COSTURA DE PAREDES · ANKERBAU
Calculadora de ancoragens helicoidais
Selecione a estrutura, introduza o comprimento total das fissuras e veja como as dimensões da reparação influenciam a quantidade de ancoragens e argamassa.

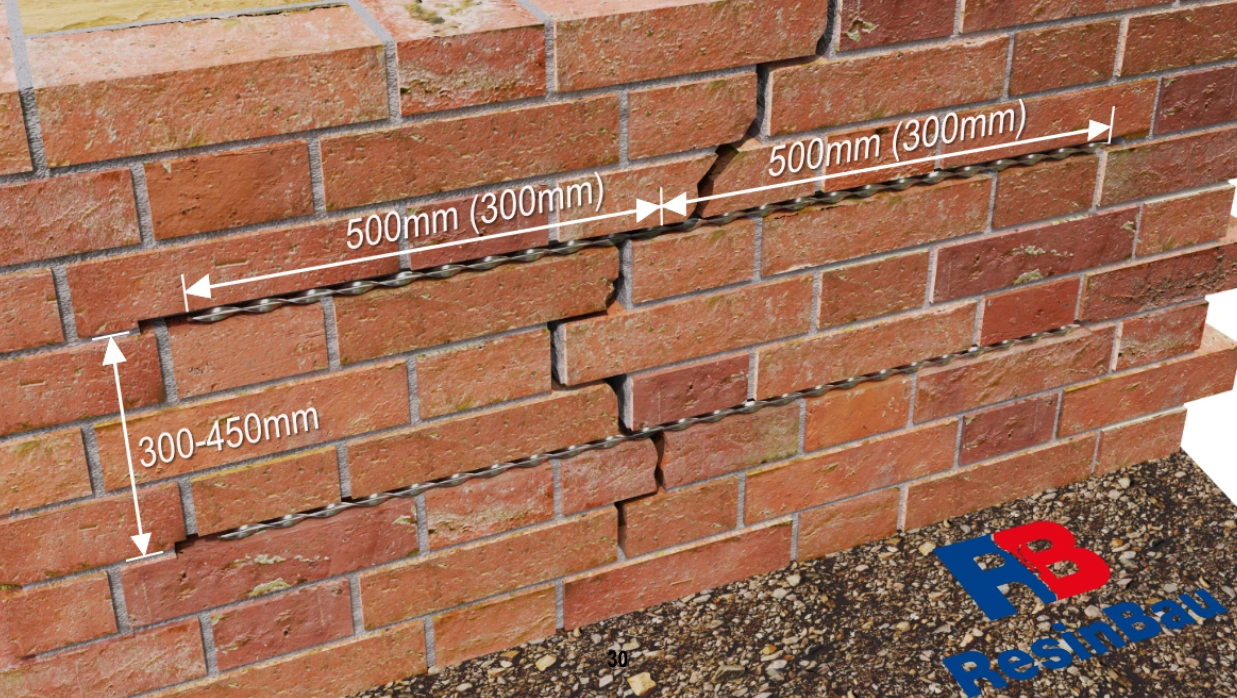

ONDE MEDIR?
Ancoragens de ambos os lados da fissura
PREPARAÇÃO E ENCHIMENTO DO ROÇO
Três etapas da instalação da ancoragem
- Argamassa no roço
Primeira camada de AnkerBau. - Instalação da ancoragem
Pressão da ancoragem contra a argamassa. - Recobrimento da ancoragem
Enchimento do roço com argamassa.
A ilustração mostra as etapas em alvenaria de tijolo. As dimensões impressas são exemplos — os parâmetros utilizados no cálculo constam dos pressupostos.
Painel central: o varão helicoidal é a ancoragem; a ferramenta pressiona a ancoragem contra a argamassa. Dimensões do roço apresentadas: 35–55 mm de profundidade e 12 mm de altura. Da esquerda para a direita: leito de argamassa AnkerBau, ancoragem pressionada na posição e recobrimento final com argamassa AnkerBau.
Como calculamos a quantidade de ancoragens e argamassa?
Estimativa baseada no comprimento total das fissuras e numa ancoragem em cada roço. Número de ancoragens = comprimento total dividido pelo espaçamento, arredondado por excesso, mais uma ancoragem na extremidade. É uma estimativa simplificada dos materiais; a disposição e o número reais de ancoragens dependem do traçado de cada fissura. Volume integral dos roços, sem descontar o varão; comprimento do roço igual ao da ancoragem. Consumo de AnkerBau: 1,80 kg/L. Os desenhos são indicativos. Os resultados não são vinculativos e exigem verificação para as condições reais e o projeto.
