Kalkulator

Bušenje za injektiranje pukotina

Odredite položaj cilja, kut i produbljenje. Promatrajte promjenu geometrije i usporedite varijante 30°, 45° i 60°.

VERZIJA IZ KATALOGA

Klasični kalkulator

Unesite dimenzije i odaberite parametre bušenja. Crtež objašnjava odabrano polje, a rezultati se ažuriraju automatski.

Izravna poveznica na klasičnu verziju ↗

Cijela debljina betonskog elementa.

Položaj točke presijecanja pukotine, mjeren od površine bušenja.

Produljenje rupe iza točke presijecanja pukotine.

U izračunu volumena prihvaćen kao promjer rupe.

Kut bušenja za prikaz

Kut mjeren od površine. Rezultate svih triju varijanti pronaći ćete ispod.

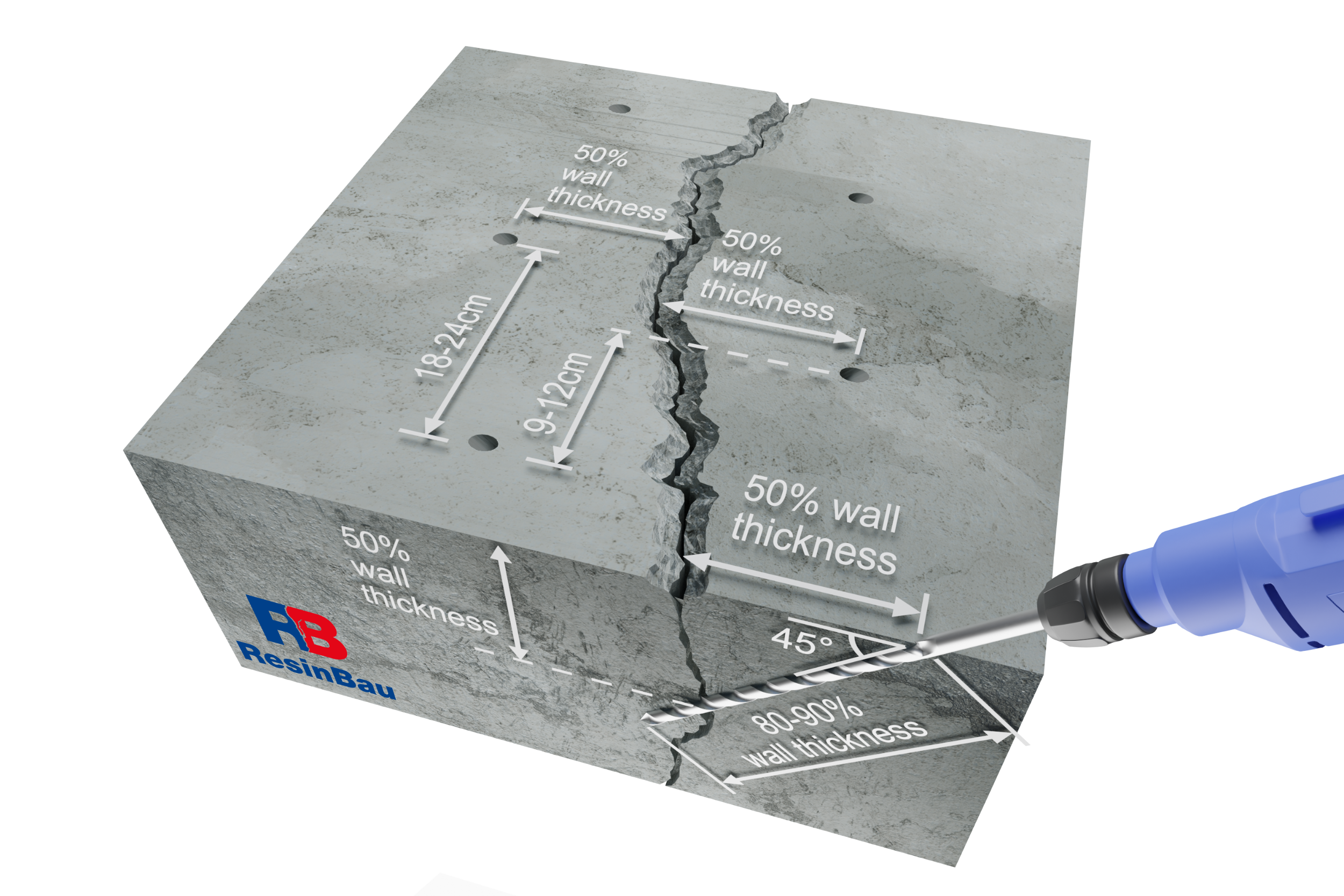

Izvorni crtež ResinBau: koso bušenje koje presijeca pukotinu u betonskom elementu. — Strelice preko pukotine i na presjeku označavaju 50% debljine zida. Bušite pod 45°. Duž pukotine prikazan je razmak 18–24 cm između rupa na istoj strani i 9–12 cm između naizmjeničnih rupa. Kosa strelica duž bušotine označava 80–90% debljine zida.

Debljina konstrukcije

Kataloški crtež prikazuje primjer 45° i 50% debljine. Crvena oznaka označava razmatrani element; ilustracija i otisnute dimenzije ne mijenjaju mjerilo s podacima.

Legenda prikaza

Strelice preko pukotine i na presjeku označavaju 50% debljine zida. Bušite pod 45°. Duž pukotine prikazan je razmak 18–24 cm između rupa na istoj strani i 9–12 cm između naizmjeničnih rupa. Kosa strelica duž bušotine označava 80–90% debljine zida.

Za interaktivne izračune uključite JavaScript.

KORAK 2 · RASPORED PAKERA

Gdje izvesti sljedeću rupu?

Geometrija rupe već je određena. Sada odaberite razmak sljedećih točaka duž pukotine, naizmjenično s obje strane.

Debljina konstrukcije iz kalkulatora—

Od točke 1 do točke 2, mjereno duž pukotine. To nije dijagonalna udaljenost između pakera.

Svaka druga rupa, na istoj strani—

Promjena razmaka ne mijenja kut, duljinu rupe ni udaljenost od pukotine u koraku 1.

POGLED NA POVRŠINU ODOZGONaizmjenični raspored
Razmak duž pukotine — postavljate ovdjeUdaljenost od pukotine — iz koraka 1

Shema rasporeda, ne plan bušenja u mjerilu. Brojevi pokazuju redoslijed točaka. Na zakrivljenoj pukotini razmak mjerite duž njezina puta.

01 / POČETNA TOČKA

Sljedeći paker: razmak 50% debljine konstrukcije

Za početak prihvatite razmak duž pukotine jednak 50% debljine zida ili ploče. Sljedeći paker postavite na suprotnu stranu pukotine. Primjer: debljina betona 20 cm → sljedeća točka 10 cm dalje duž pukotine, a na istoj strani svakih 20 cm. To je razmak priključaka, ne dubina presijecanja pukotine.

02 / NEMA PROLAZA

Nema prolaza? Smanjite razmak priključaka

Ako materijal ne dolazi do sljedećeg priključka, provjerite presijecaju li rupe pukotinu i jesu li prohodne. Osobito kod sitnih vlasastih pukotina može trebati manji razmak uzastopnih priključaka. Smanjite razmak do postizanja prolaza materijala.

03 / POTVRĐEN PROTOK

Procijenite protok do sljedećeg priključka

Ako materijal lako prolazi do sljedećeg priključka i potvrđujete ispunu dijela pukotine, možete razmotriti veći razmak sljedećih rupa, odnosno manje pakera po dužnom metru. Istjecanje na površinu betona drukčija je situacija: može ukazivati na propusno zatvaranje čela. Provjerite površinsko brtvljenje prije procjene razmaka.

Što znače navedene dimenzije?

Udaljenost od pukotine odmjerite na površini betona — tu počinjete bušiti. Kut bušenja mjerite od te površine. Dubina bušenja je duljina rupe duž svrdla, s dodatkom iza pukotine. Razmak iz koraka 2 govori koliko se pomaknuti duž pukotine do sljedeće rupe na suprotnoj strani.

Što treba provjeriti na lokaciji?

Kalkulator pretpostavlja da pukotina ide okomito na površinu betona. U stvarnosti može mijenjati smjer — provjerite presijeca li je bušotina i dolazi li materijal do sljedećeg priključka. Volumen rupe označava zapremninu prazne bušotine prije ugradnje pakera. Ne određuje količinu smole potrebnu za ispunu pukotine.
