SPORTSKI BAZEN · EPOKSIDNO INJEKTIRANJE

Popravak pukotina u dnu sportskog bazena

U novoizgrađenom sportskom kompleksu otkrivene su pukotine u dnu bazena prije puštanja objekta u uporabu. Investitor je odlučio provesti popravak epoksidnim injektiranjem. Cilj je bio ojačati i zabrtviti raspucanu konstrukciju te pripremiti dno za daljnje završne radove.

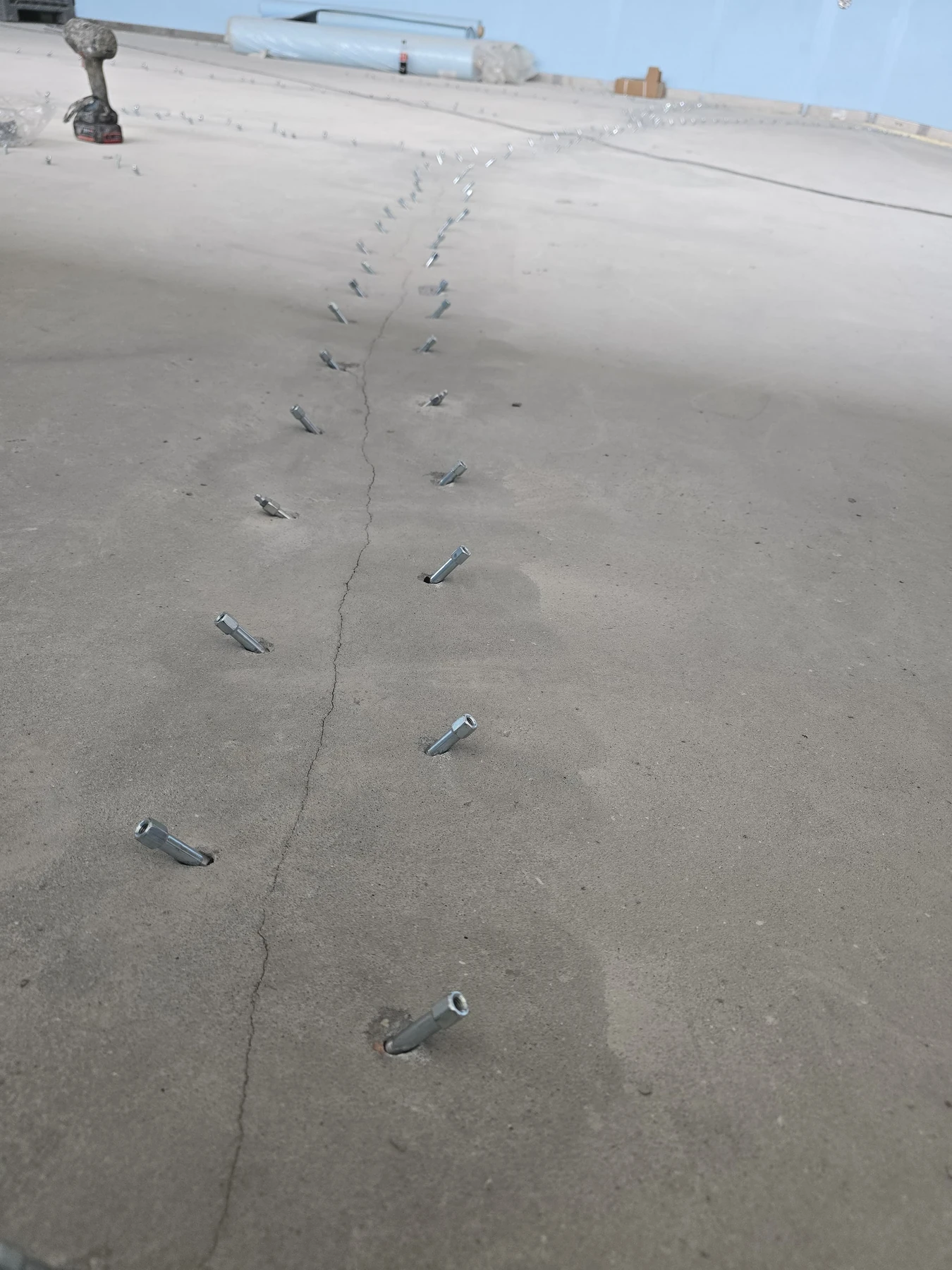

Pakeri HAMMPACK PI-SPH 8/80pre ugrađeni duž pukotine prije ugradnje mazalica i početka injektiranja.Materijal Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 2rkcs, str. 35.
Novoizgrađeni sportski kompleksBetonsko dno bazenaEpoksidno injektiranje prije puštanja u uporabu

01 · PROBLEM I ISPITIVANJE

Utvrđivanje trase i dubine pukotina

Najprije su ispitani trasa i dubina pukotina. Duž nekoliko glavnih pukotina izveden je niz rupa kroz koje se dovodila voda pod niskim tlakom. Promatranje njezinih prolaza omogućilo je razlikovanje površinskih pukotina od pukotina kroz debljinu elementa. U ovom je slučaju većina ispitanih pukotina prolazila kroz cijelo dno bazena. Rezultat ispitivanja postao je temelj planiranja popravka i odabira materijala.

02 · ODLUKE I REDOSLIJED RADOVA

Priprema, injektiranje i obnova površine

  1. 01 / BUŠOTINE

    Bušenje i ugradnja pakera

    Duljine i kutovi bušotina određeni su pomoću kalkulatora ResinBau. Rupe su očišćene stlačenim zrakom, a zatim su ugrađeni injekcijski pakeri.

  2. 02 / ZONA PUKOTINE

    Priprema površinskog zatvaranja

    Fotografije pripreme prikazuju pakere HAMMPACK PI-SPH 8/80 PRE bez ugrađenih mazalica. Vidljivo je i izdvojeno i zaštićeno područje duž pukotine namijenjeno izvedbi površinskog zatvaranja.

  3. 03 / INJEKTIRANJE

    Zatvaranje odozdo i ubrizgavanje epoksida

    Pristup s donje strane konstrukcije omogućio je zatvaranje vidljivih pukotina brzovezujućim mortom ResinBau CrackOn.5. Barijera je ograničavala istjecanje epoksida i omogućivala njegovo ubrizgavanje u unutrašnjost pukotine. Priprema rupa i zatvaranje površine prethodili su samom injektiranju epoksidnom smolom.

    CrackOn.5 →
  4. 04 / ZAVRŠNA OBRADA

    Priprema površine za sljedeće slojeve

    Nakon injektiranja pakeri su uklonjeni, a rupe zatvorene brzovezujućim mortom. Površina duž popravljenih pukotina izbrušena je i izravnana, uklanjajući neravnine nastale tijekom radova. Dno je tako pripremljeno za izvedbu sljedećih završnih slojeva.

DOKUMENTACIJA PRIPREME

Pristup pukotini i ograničavanje istjecanja

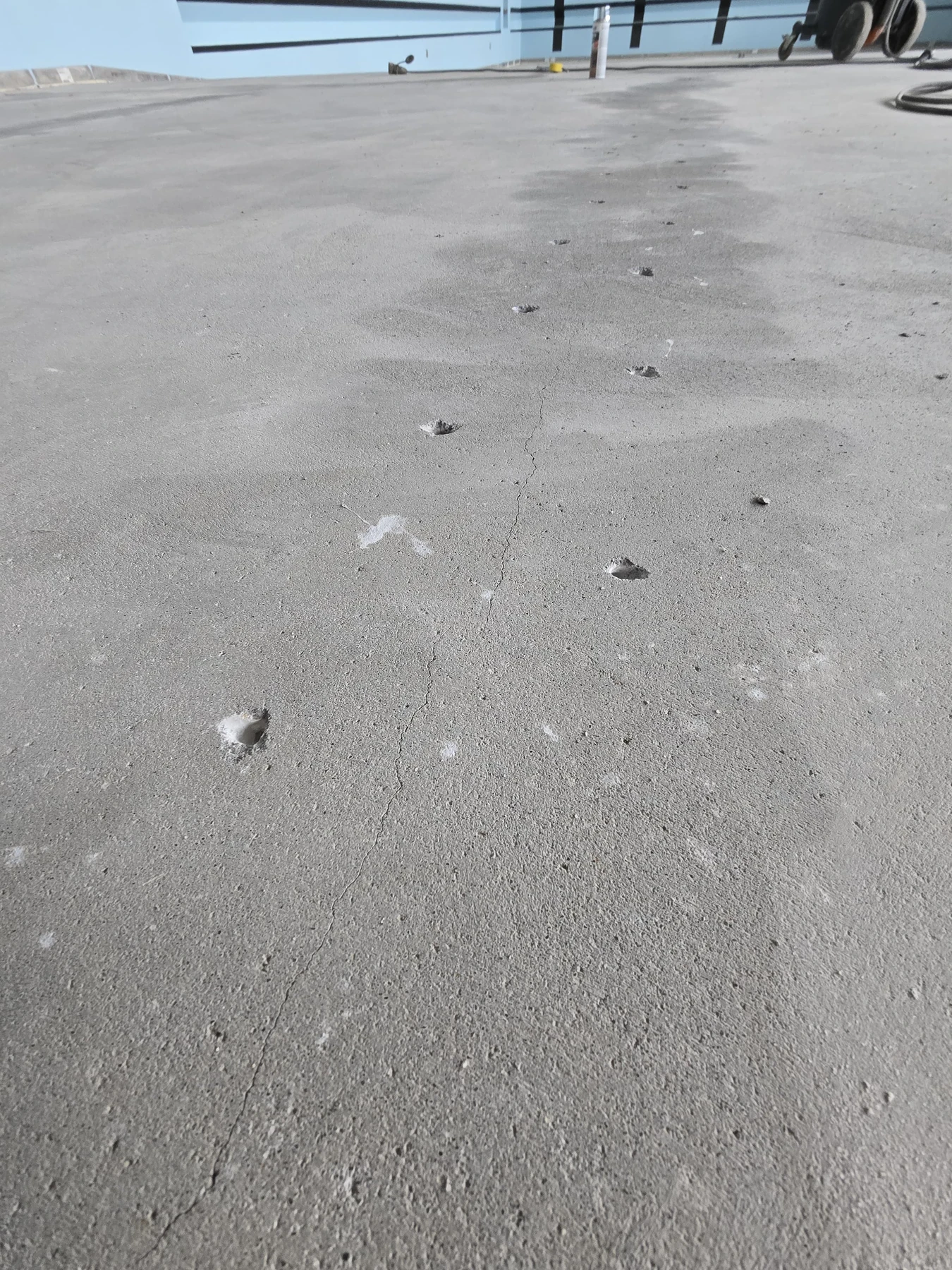

Pripremljene i očišćene injekcijske rupe duž pukotine dna bazena.Materijal Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 1rkcs, str. 35.

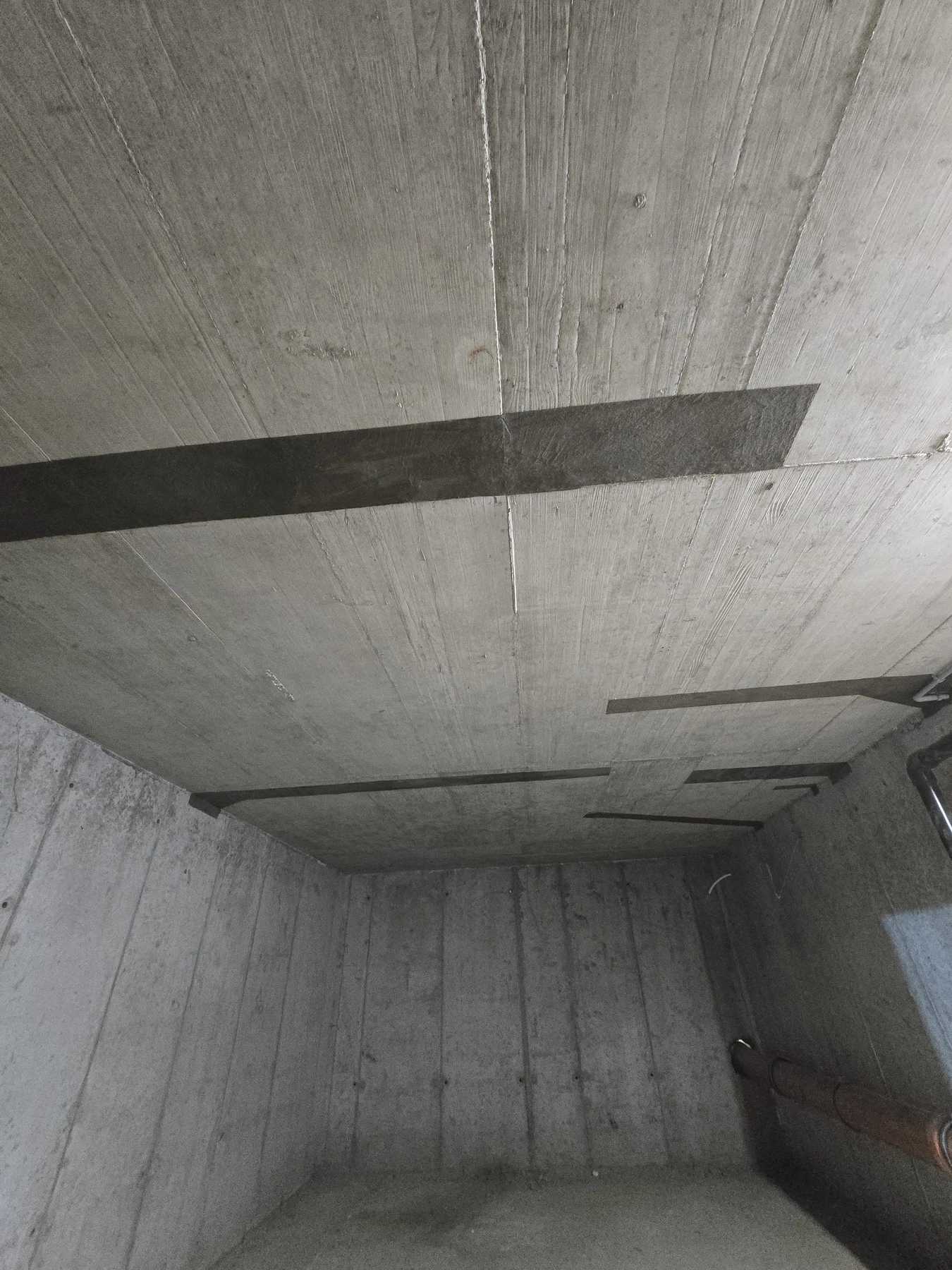

Pukotine kroz cijeli presjek zatvorene su odozdo mortom CrackOn.5 kako bi se ograničilo istjecanje smole tijekom injektiranja.Materijal Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 4rkcs, str. 36.

03 · REZULTAT PREMA AUTOROVU IZVJEŠTAJU

Dno pripremljeno za daljnje radove

U opisu slučaja autor navodi da je injektiranje omogućilo ojačavanje i brtvljenje pukotina te stabilizaciju dna bazena. Dokumentirana faza završava obnovom površine u stanje koje omogućuje nastavak radova. Fotografije prikazuju uzastopne trenutke: pripremljene rupe, ugrađene pakere, pripremu zone zatvaranja pukotine, dno spremno za injektiranje i stanje neposredno nakon ubrizgavanja materijala.

Izvor: Rafał Kontraktowicz, „Reinforcement and Sealing of Cracks at the Bottom of a Sports Pool Using Epoxy Resin Injection Method”, Injection(s) Case Studies, str. 33–36. Obrada autorove studije slučaja.

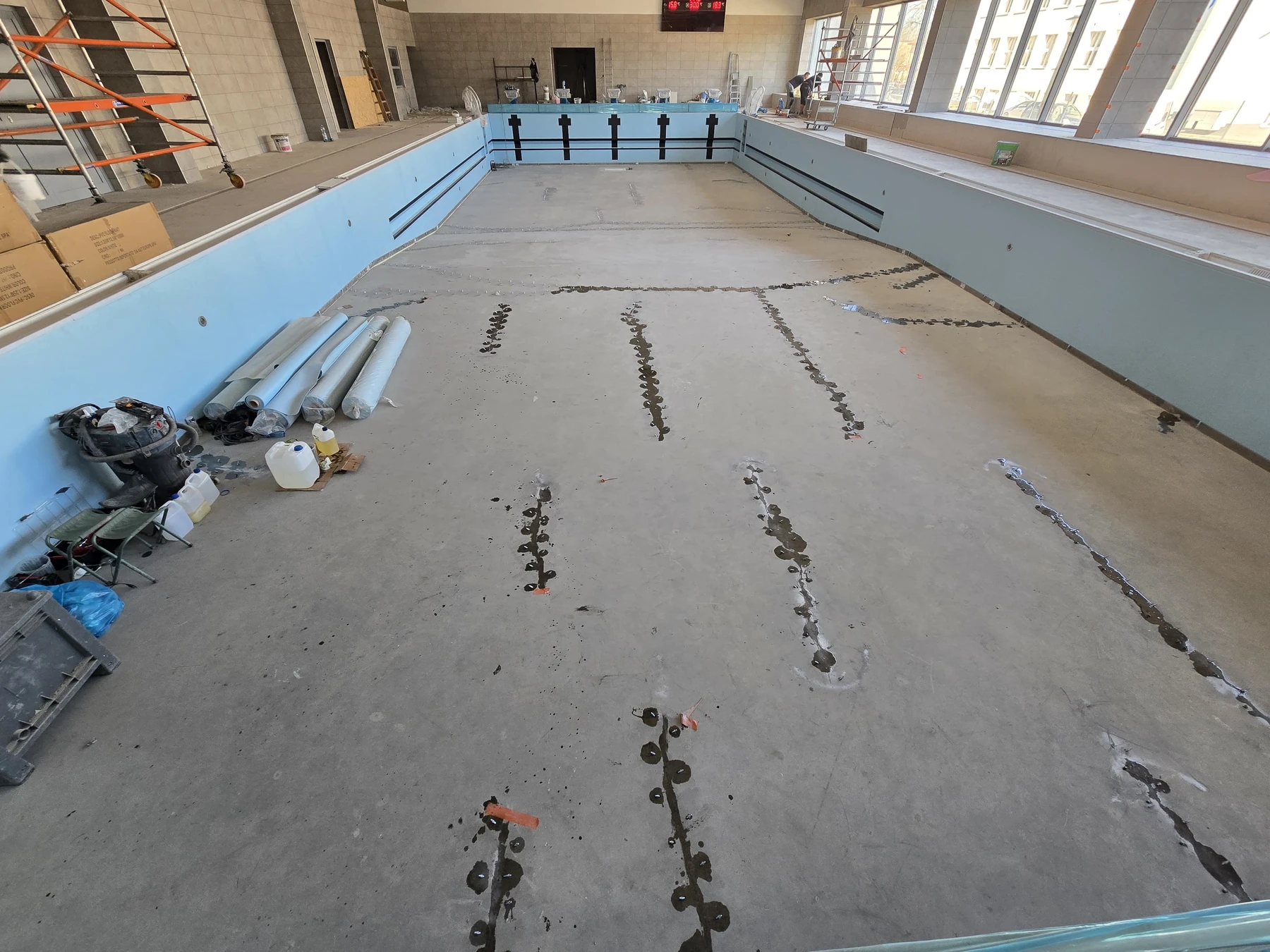

Stanje dna bazena neposredno nakon injektiranja, prije sljedećih završnih radova.Materijal Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 5rkcs, str. 36.
