الحلقة المطاطية التمددية
تُستخدم المنطقة السوداء لتثبيت باكر الحقن وإحكامه داخل الثقب. ويجب ألا تغلق المسار إلى الشق المستهدف.
المعرفة · المعدّات والتغذية
باكرات الحقن الفولاذية: التركيب والمراقبة
يجب أن يحافظ باكر الحقن على اتصال محكم بالسطح الأساسي وأن يضخ المادة إلى ما بعد منطقة التثبيت. ويؤثّر اختيار الصمام أيضًا على مراقبة العملية.
منطقة الحلقة المطاطية ومسار المادة أولًا
اختر باكر الحقن وفق الثقب الفعلي ومادة السطح الأساسي. يجب أن تكون الحلقة المطاطية في منطقة سليمة وألا تسدّ موضع تقاطع الشق. قد يساعد الجسم الأطول على عبور الطبقات الوسيطة، لكنه لا يغني عن تحديد سُمكها.
ثبّت الأجسام قبل ظهور الراتنج في الثقوب. قد تغيّر المادة على الجدران ظروف الاحتكاك وتصعّب التركيب لاحقًا. يجب أن تستند خطة المراقبة إلى تصميم الصمام وطريقة إغلاق النقاط.
قراءة المقطع
ماذا يبيّن الرسم؟

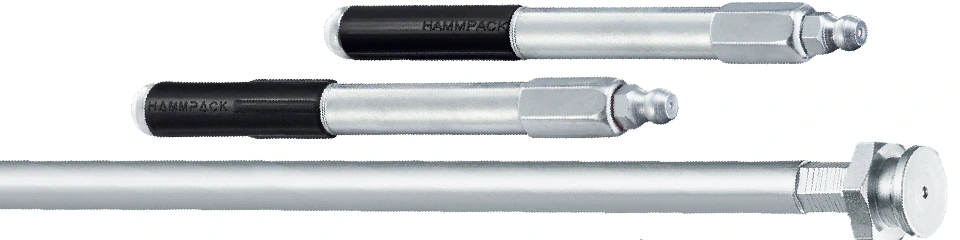

تبيّن الأمثلة أجسام باكرات الحقن الفولاذية وأطوالها المختلفة. يجب تثبيت الحلقة المطاطية التمددية داخل مادة سليمة وألا تغلق موضع تقاطع الشق. ولا تمثّل مقاومة باكر الحقن ضغط تشغيل موصى به للمنشأ.
الجسم
ينقل الاتصال من مدخل الثقب إلى منطقة التثبيت. وتتيح أطوال الجسم المختلفة معالجة ظروف وصول مختلفة.
طرف التوصيل
موضع توصيل الخرطوم وتغذية المادة. يؤثّر إحكام الاتصال وعمل الصمام على مراقبة العملية.
الشدّ الأقوى لا يصلح السطح الأساسي
نظّف الثقب وركّب وفق تعليمات باكر الحقن المحدّد. قد يؤدّي التمديد المفرط إلى إتلاف الحلقة المطاطية أو السطح الأساسي الضعيف. تحقّق من ثبات التركيب بالاختبار بدلًا من تطبيق إعداد واحد للأداة على جميع المواد.
أثناء التغذية، ميّز بين التسرّب عند الحلقة المطاطية والسنّ اللولبي ووصلة التوصيل. لكل منها سبب مختلف ويعيق تقييم الكمية الواصلة إلى المنشأ. قبل الضبط أو الفصل، أوقف النظام وفرّغ ضغطه وفق التعليمات.
الفتح والإحكام ضد الارتداد والمراقبة
يؤثّر حدّ فتح الصمام على بدء التغذية، ويساعد الإحكام ضد الارتداد على احتجاز المادة. وهما خاصيتان مختلفتان. اختر أيضًا وصلة التوصيل وطريقة الاتصال.
جهّز نقاط المراقبة لرؤية انتقال المادة وإغلاقها بصورة متحكّم بها. لا يمثّل ضغط باكر الحقن المسموح به إعدادًا موصى به للمنشأ. بعد الانتهاء، أزل العناصر وأغلق الثقوب وفق التقنية.
المادة أولًا، ثم نظام التغذية
ابدأ بهدف الإصلاح وظروف منطقة التغذية. راجع تحضير المادة المختارة وزمن تشغيلها وطريقة ضخها وتنظيفها في ورقة البيانات. باكر الحقن المناسب عنصر من هذه التقنية، ولا يغني عن تقييم السطح الأساسي.
ناقش ظروف مشروعك
جهّز المقطع ووصف الماء والحركة ونتائج الاختبارات السابقة. تساعدك ResinBau على اختيار المادة وتقنية التنفيذ.
