Injektážní krém: souvislé vyplnění vrtů

Krém omezuje kapilární vzlínání. Správná úroveň clony, prozkoumané zdivo a aplikace ode dna vrtu tvoří základ účinné aplikace.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

InjectCream: od průběhu clony k rohům

Průřez, rozmístění vrtů, vyfoukání a dva detaily aplikace provázejí provedením krémové clony. Na konci jsou zobrazeny alternativní přístupy k rohům — jejich uspořádání se plánuje před vrtáním. Vrty připravte stlačeným vzduchem podle návodu k InjectCream.

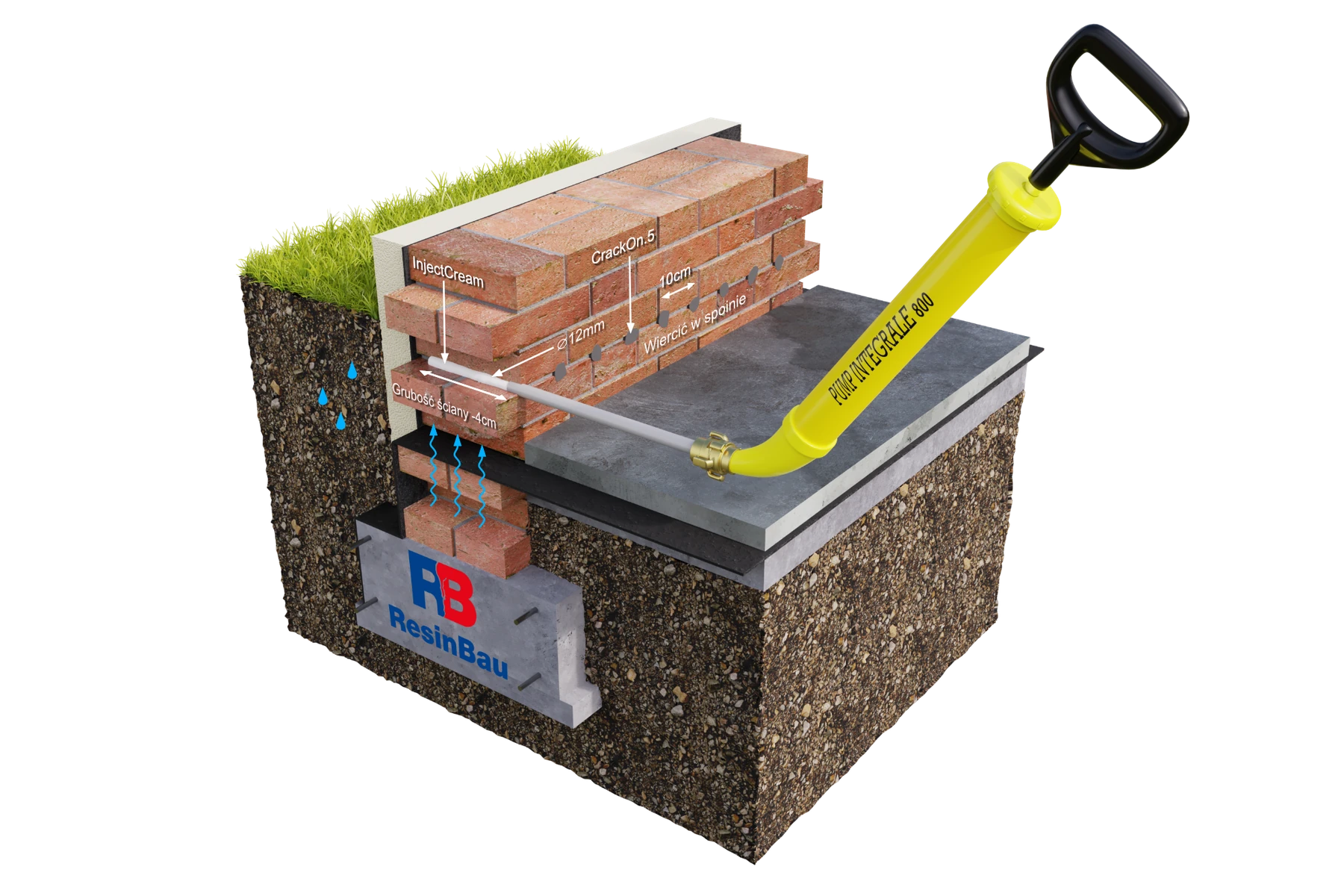

Krémová clona probíhá ve vodorovné spáře. Modré šipky ukazují vzlínání vlhkosti a bílý materiál ve vrtu místo aplikace krému.
Legenda schématu

Vrtejte do maltové spáry. Průměr vrtu: Ø12 mm; vodorovná rozteč: 10 cm. Šipka podél vrtu označuje hloubku rovnou tloušťce stěny minus 4 cm. InjectCream vyplňuje vrt; CrackOn.5 označuje materiál pro uzavření vrtu. Čerpadlo: PUMP INTEGRALE 800.

01 · POSTUP A DETAILY

Určete průběh kapilární bariéry

Zjistěte příčinu vlhkosti, skladbu stěny a vhodnou úroveň clony. Vrty mají vytvořit souvislou bariéru proti kapilárnímu vzlínání se zohledněním rohů a styku s podlahou. InjectCream nenahrazuje utěsnění proti vodě tlačící na stěnu; jiné přítoky vody vyžadují samostatné řešení.

Úplný průřez spojuje tři prvky technologie: vodorovný vrt ve spáře, aplikaci krému po jeho délce a uzavření vstupu maltou CrackOn.5. Viditelný rozměr „tloušťka stěny minus 4 cm“ je jednou ze zobrazených variant. Před vrtáním jej vztáhněte ke skutečnému průřezu a návodu k produktu, který předpokládá ponechání 2–4 cm k protějšímu líci.

  • Potvrďte kapilární vzlínání.
  • Vytyčte clonu také u rohů.
  • Ověřte návaznost na izolaci podlahy.
Souvislost vodorovné izolace →List InjectCream →
Vstupní body leží ve spáře. Výkres ukazuje průměr 12 mm; návod k InjectCream uvádí rozsah 12–14 mm.
Legenda schématu

Vrtejte do maltové spáry: vrty Ø12 mm s vodorovnou roztečí 10 cm.

02 · POSTUP A DETAILY

Vrtejte vodorovně ve spáře

Pro InjectCream provádějte vodorovné vrty v nejníže položené vhodné spáře po 10 cm o průměru 12–14 mm. Hloubka ponechává 2–4 cm k protějšímu líci. Ověřte skutečnou hloubku každého vrtu, aby aplikační trubička mohla později dosáhnout jeho konce.

Uspořádání vztáhněte k tloušťce, nasákavosti a skladbě zdiva. List při nízké nasákavosti předpokládá možnost druhé posunuté řady o 8–10 cm výše. Jde o volitelnou variantu, nikoli o povinnou dodatečnou etapu. U komor, dutin nebo vícevrstvé stěny určete, kam materiál přijde; vysoká spotřeba nepotvrzuje provedení správné clony.

  • Vrty veďte vodorovně ve spáře.
  • Ověřte skutečnou hloubku vrtů.
  • Před aplikací materiálu posuďte dutiny.
Technologická zkouška před injektáží →Vypočítat krém pro skutečné vrty →
Před aplikací InjectCream odstraňte prach z vrtů stlačeným vzduchem. Výkres ukazuje přípravu vrtu ještě bez krému.

03 · POSTUP A DETAILY

Vyfoukejte vrty stlačeným vzduchem

Po vrtání vyfoukejte vrty stlačeným vzduchem podle návodu k InjectCream. Symbol proudu vzduchu a světlý oblak prachu na výkresu znamenají čištění vrtu. Systematická příprava všech bodů usnadňuje následné zavedení trubičky do plné hloubky a kontrolu rovnoměrného vyplnění.

Před aplikací krému ověřte průchodnost a hloubku. Při překážce nebo odhalené dutině se vraťte k posouzení vrtu a průřezu; nenahrazujte průzkum samotným zvýšením množství materiálu. Označte připravené body, abyste je odlišili od již vyplněných vrtů.

  • Odstraňte prach stlačeným vzduchem.
  • Potvrďte průchodnost a hloubku.
  • Označte vrty připravené k aplikaci.
Příprava podle listu InjectCream →
Trubička dosahuje na konec připraveného vrtu. Během aplikace se postupně vytahuje, aby krém vyplnil celou délku vrtu.
Legenda schématu

Oboustranná šipka podél injektážního vrtu označuje hloubku rovnou tloušťce stěny minus 4 cm.

04 · POSTUP A DETAILY

Aplikujte ode dna při vytahování trubičky

InjectCream je připravený k použití. Zasuňte trubičku do plné hloubky vyčištěného vrtu a potom vtlačujte krém při jejím pomalém vytahování. Vyplnění ode dna omezuje vznik vzduchové kapsy za materiálem; samotné uzavření vstupu vrtu krémem neprovádí zobrazenou technologii.

Kontrolujte rovnoměrnost aplikace, množství materiálu a označujte hotové vrty. Označení „tloušťka zdiva minus 4 cm“ ukazuje variantu z výkresu; skutečná hloubka byla určena předem. Pro úseky s různou tloušťkou stěny veďte samostatnou bilanci.

  • Zaveďte trubičku na konec vrtu.
  • Během aplikace ji vytahujte.
  • Označte a evidujte vyplněné vrty.
Spotřeba krému pro úsek →Způsob použití InjectCream →
Vyplnění vrtu, uzavření vstupu a šíření krému v podkladu plní různé funkce. Světlá oblast je schématem působení kapilární bariéry.

05 · POSTUP A DETAILY

Uzavřete vrt a posuďte souvislost clony

Po úplném vyplnění uzavřete vrt maltou CrackOn.5 a vyrovnejte povrch podle návodu. Šedé uzavření u líce nenahrazuje krém rozvedený ve zdivu. Bílá oblast ve vrtu a světlé okolí na schématu ukazují aplikaci a působení materiálu v cílové vrstvě.

Ověřte, zda provedené body tvoří souvislou clonu také u rohů a spojů stěn. Krém omezuje kapilární transport; neodstraňuje okamžitě stávající vlhkost a soli. Další práce zahrnují vhodné omítky, paropropustnou povrchovou úpravu a větrání; účinek hodnoťte na srovnatelných místech a za srovnatelných podmínek.

  • Uzavřete všechny provedené vrty.
  • Ověřte rohy a spoje.
  • Zajistěte podmínky pro další vysychání.
Malta CrackOn.5 →Souvislost clony a přejímka →
Vějíř vrtů ukazuje přístup do oblasti rohu zevnitř. Jde o variantu geometrie plánovanou před vrtáním, nikoli o dodatečnou etapu po běžné řadě.

06 · Přístup k rohu

Varianta rohu: přístup zevnitř

Při přístupu zevnitř nemusí přímá řada vrtů obsáhnout celou oblast zalomení stěny. Zobrazený vějíř vede vrty do různých částí rohu, aby se clona z jedné stěny mohla spojit s clonou druhé. Bílé čáry představují směry vrtů; nejsou hotovou rozměrovou sítí pro každý průřez.

Před zahájením určete skutečnou tloušťku obou stěn, přístup a délku jednotlivých vrtů. Použijte stejný způsob čištění a aplikace krému ode dna jako v přímém úseku. Po provedení ověřte, zda v rohu nezůstala cesta vzlínání vlhkosti.

  • Určete oblast spojení obou clon.
  • Zvolte délky pro každý směr.
  • Kontrolujte vyplnění všech vrtů v rohu.
Požadavky InjectCream →Souvislost vodorovné izolace →
Druhá varianta využívá přístup zvenčí. Vrty z obou směrů mají obsáhnout společnou oblast zalomení zdiva.

07 · Přístup k rohu

Varianta rohu: přístup zvenčí

Pokud je dostupná vnější strana rohu, lze naplánovat přístupy z obou stěn podle zobrazené varianty. Jejich úkolem je zachovat souvislost clony v místě změny směru zdiva. Bílé čáry protínající se na výkresu vysvětlují překrývání dosahu vrtů v rohu; neznamenají nutnost opakovat stejnou geometrii v každé stěně.

Variantu přístupu zvolte po průzkumu průřezu a přístupových možností. Neprovádějte automaticky obě uspořádání rohu. Zdokumentujte skutečné směry a hloubky, označte vyplněné body a propojte výsledek kontroly rohu s přejímkou celé clony.

  • Potvrďte možnost přístupu zvenčí.
  • Zahrňte společnou oblast rohu.
  • Zaznamenejte skutečné směry a hloubky.
Přejímka celé clony →Probrat atypický průřez →

Nejprve potvrďte kapilární vzlínání

Zjistěte materiál zdiva, tloušťku, spáry, dutiny a míru vlhkosti. Ověřte jiné zdroje vody: instalace, okapy, terén a svislou izolaci. InjectCream je určen k omezení kapilárního vzlínání; sám neochrání stěnu před tlakovou vodou.

Průběh clony stanovte společně s rohy a napojením na podlahu. Přečtěte si, jak zachovat souvislost vodorovné izolace. Nezačínejte snadno přístupnou řadou vrtů, pokud by vytvořila bariéru v nesprávné úrovni.

Geometrie se týká zvoleného materiálu

Pro InjectCream návod uvádí vodorovné vrty ve spáře, průměr 12–14 mm a rozteč 10 cm. Hloubka obvykle ponechává 2–4 cm k protějšímu líci. Jde o pokyny pro tento produkt; skutečné uspořádání je nutné vztáhnout k tloušťce, nasákavosti a skladbě zdiva.

Při nízké nasákavosti list předpokládá možnost druhé posunuté řady. Vícevrstvé, kamenné nebo dutinové zdivo vyžaduje posouzení dráhy materiálu. Nezavádějte krém nekontrolovaně do dutiny s předpokladem, že se vyplní oblast clony. Před aplikací InjectCream vyfoukejte vrty stlačeným vzduchem podle TDS.

Ode dna k výstupu bez vzduchových kapes

InjectCream je materiál připravený k použití. Zaveďte aplikační trubičku do plné hloubky připraveného vrtu. Aplikujte krém a trubičku postupně vytahujte tak, aby bylo vyplnění rovnoměrné po celé délce. Neomezujte se na uzavření vstupu vrtu samotným krémem.

Tento způsob aplikace omezuje ponechání vzduchu za dávkou materiálu. Kontrolujte množství a označujte vyplněné vrty. Po aplikaci je uzavřete určenou maltou podle návodu k produktu. Pro úseky s jinou tloušťkou proveďte samostatnou bilanci.

Co říká kalkulátor spotřeby?

Objem závisí na průměru, hloubce a počtu vrtů. Kalkulátor pomáhá připravit množství krému pro zvolenou geometrii, ale nezjišťuje dutiny a nepotvrzuje souvislost clony. Při neobvykle vysoké spotřebě ověřte průřez místo pouhého navýšení objednávky.

Zaznamenejte skutečné rozměry, nikoli pouze jmenovitou tloušťku stěny. Oddělte množství vyplývající z vrtů od realizační rezervy. Hustota použitá k přepočtu na kilogramy nemění objem potřebný k jejich vyplnění.

Po aplikaci musí zdivo dále vyschnout

Krém vytváří bariéru v kapilární oblasti; neodstraňuje ihned vlhkost a soli nahromaděné ve zdivu. Další práce zahrnují odpovídající přípravu omítky, povrchovou úpravu a větrání. Sledujte změny na srovnatelných místech místo hodnocení účinku pouze podle vzhledu čerstvě opraveného povrchu.

Při přetrvávající vlhkosti ověřte souvislost rohů, napojení na podlahu a možnost přítoku nad clonou. Materiál v každém vrtu sám o sobě nepotvrzuje uzavření celé kapilární cesty.
