Crème d'injection : remplissage continu des forages

La crème limite les remontées capillaires. Un niveau de barrière adapté, une maçonnerie évaluée et une injection depuis le fond du forage sont les bases d'une application efficace.

Évaluation Déroulement et variantes Choix et prochaine étape

SUIVEZ LE PROCÉDÉ

InjectCream : du tracé de la barrière aux angles

La coupe, la disposition des forages, le soufflage et deux détails d'application présentent la réalisation d'une barrière par crème d'injection. La fin montre différents accès aux angles — leur disposition est planifiée avant le forage. Préparez les forages à l'air comprimé selon les instructions InjectCream.

Coupe complète du mur, de la fondation et du sol, avec une pompe manuelle, de la crème dans un forage horizontal du joint de mortier et des flèches indiquant les remontées d'humidité. — Percez dans le joint de mortier. Diamètre du forage : Ø12 mm ; espacement horizontal : 10 cm. La flèche le long du forage indique une profondeur égale à l'épaisseur du mur moins 4 cm. InjectCream remplit le forage ; CrackOn.5 désigne le matériau d'obturation du forage. Pompe : PUMP INTEGRALE 800. — La barrière de crème suit un joint horizontal de mortier. Les flèches bleues indiquent les remontées d'humidité, et le matériau blanc dans le forage l'emplacement d'injection de la crème.
**Légende du schéma**
Percez dans le joint de mortier. Diamètre du forage : Ø12 mm ; espacement horizontal : 10 cm. La flèche le long du forage indique une profondeur égale à l'épaisseur du mur moins 4 cm. InjectCream remplit le forage ; CrackOn.5 désigne le matériau d'obturation du forage. Pompe : PUMP INTEGRALE 800.

01 · DÉROULEMENT ET DÉTAILS

Définissez le tracé de la barrière capillaire

Identifiez la cause de l'humidité, la composition du mur et le niveau adapté de la barrière. Les forages doivent former une barrière continue contre les remontées capillaires, en tenant compte des angles et de la jonction avec le sol. InjectCream ne remplace pas une étanchéité contre l'eau exerçant une pression sur le mur ; les autres arrivées d'eau exigent une solution distincte.

La coupe complète réunit trois éléments du procédé : forage horizontal dans le joint de mortier, injection de crème sur toute sa longueur et obturation de l'entrée au mortier CrackOn.5. La cote « épaisseur du mur moins 4 cm » est l'une des variantes illustrées. Avant de percer, vérifiez son adéquation avec la coupe réelle et les instructions du produit qui prévoient de laisser 2–4 cm avant la face opposée.

Confirmez les remontées capillaires.
Tracez aussi la barrière aux angles.
Vérifiez la continuité avec l'étanchéité du sol.

Continuité de l'étanchéité horizontale →Fiche InjectCream →

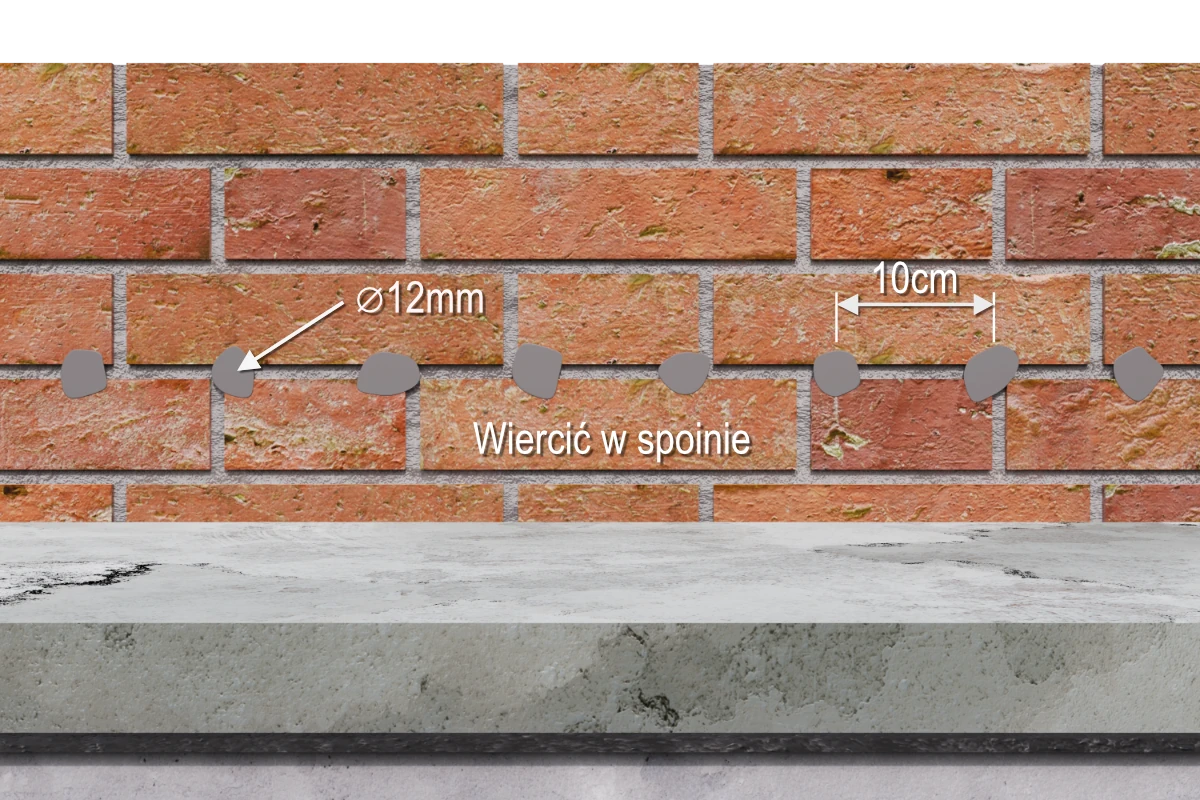

Vue de face d'un mur en briques avec des forages dans un joint horizontal de mortier, espacés de 10 cm et portant une indication de diamètre de 12 mm. — Percez dans le joint de mortier : forages de Ø12 mm espacés horizontalement de 10 cm. — Les points d'entrée se situent dans le joint de mortier. Le dessin montre un diamètre de 12 mm ; les instructions InjectCream indiquent une plage de 12–14 mm.
**Légende du schéma**
Percez dans le joint de mortier : forages de Ø12 mm espacés horizontalement de 10 cm.

02 · DÉROULEMENT ET DÉTAILS

Percez horizontalement dans le joint de mortier

Pour InjectCream, réalisez des forages horizontaux dans le joint de mortier approprié le plus bas, espacés de 10 cm et de diamètre 12–14 mm. La profondeur laisse 2–4 cm avant la face opposée. Vérifiez la profondeur réelle de chaque forage pour que le tube d'injection puisse ensuite atteindre son fond.

Adaptez la disposition à l'épaisseur, à l'absorption et à la structure de la maçonnerie. En cas de faible absorption, la fiche prévoit la possibilité d'une seconde rangée décalée, située 8–10 cm plus haut. C'est une variante à choisir, et non une étape supplémentaire obligatoire. En présence d'alvéoles, de vides ou d'un mur multicouche, déterminez où ira le matériau ; une forte consommation ne confirme pas la bonne réalisation de la barrière.

Percez horizontalement dans le joint de mortier.
Vérifiez la profondeur réelle des forages.
Évaluez les vides avant d'injecter le matériau.

Essai du procédé avant injection →Calculer la crème pour les forages réels →

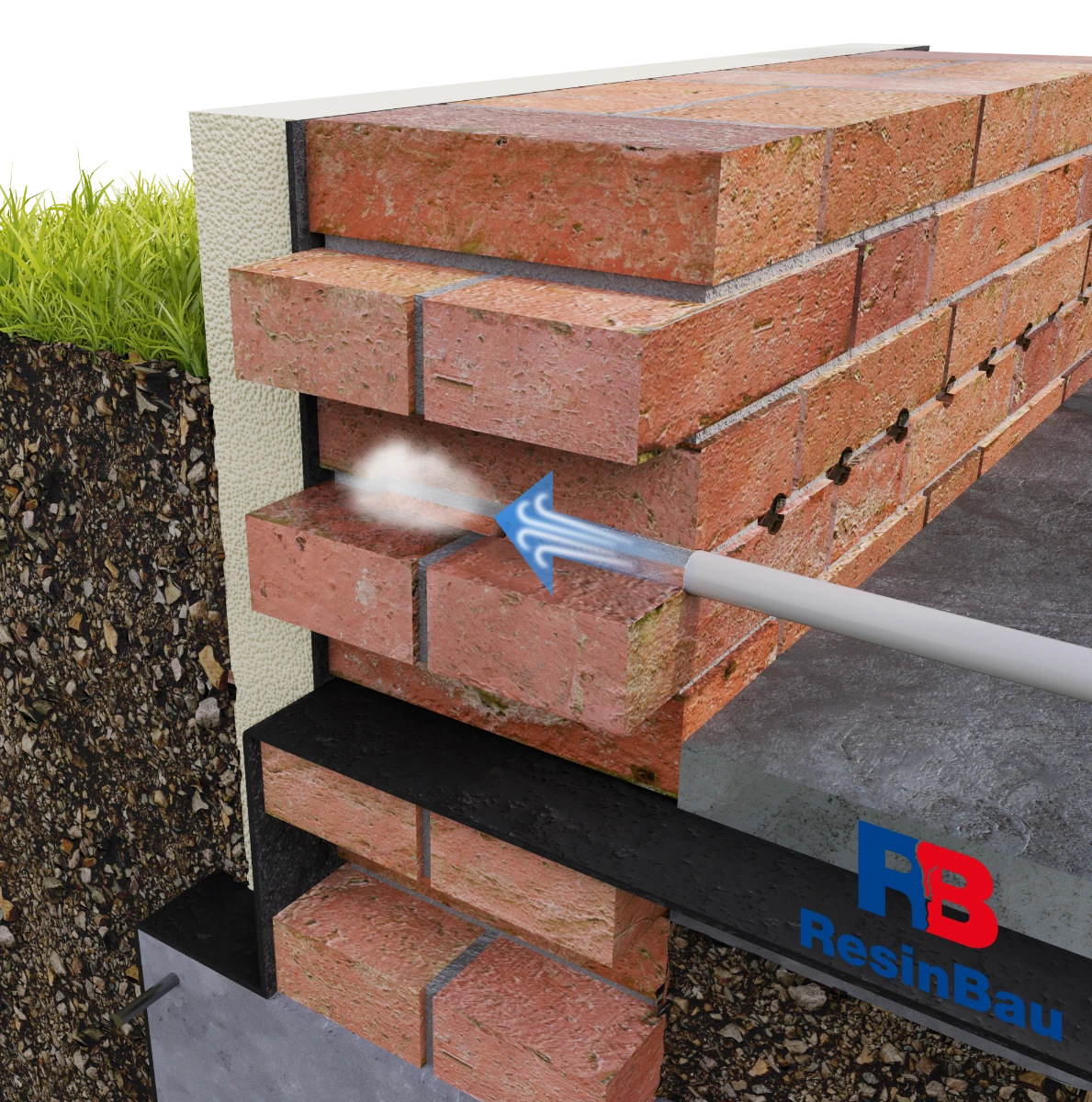

Schéma du soufflage d'un forage horizontal dans un joint de maçonnerie, avec le symbole du jet d'air et la poussière évacuée. — Avant d'injecter InjectCream, éliminez la poussière des forages à l'air comprimé. Le dessin montre la préparation du forage, encore sans crème.

03 · DÉROULEMENT ET DÉTAILS

Soufflez les forages à l'air comprimé

Après le forage, soufflez les trous à l'air comprimé selon les instructions InjectCream. Sur le dessin, le symbole du jet d'air et le nuage clair de poussière indiquent le nettoyage du forage. Une préparation méthodique de tous les points facilite ensuite l'insertion du tube à pleine profondeur et le contrôle du remplissage homogène.

Vérifiez que les forages sont dégagés et contrôlez leur profondeur avant l'injection de crème. En présence d'un obstacle ou d'un vide découvert, réévaluez le forage et la coupe ; une augmentation de la quantité de matériau ne remplace pas cette évaluation. Repérez les points préparés pour les distinguer des forages déjà remplis.

Éliminez la poussière à l'air comprimé.
Confirmez le dégagement et la profondeur.
Repérez les forages prêts à être injectés.

Préparation selon la fiche InjectCream →

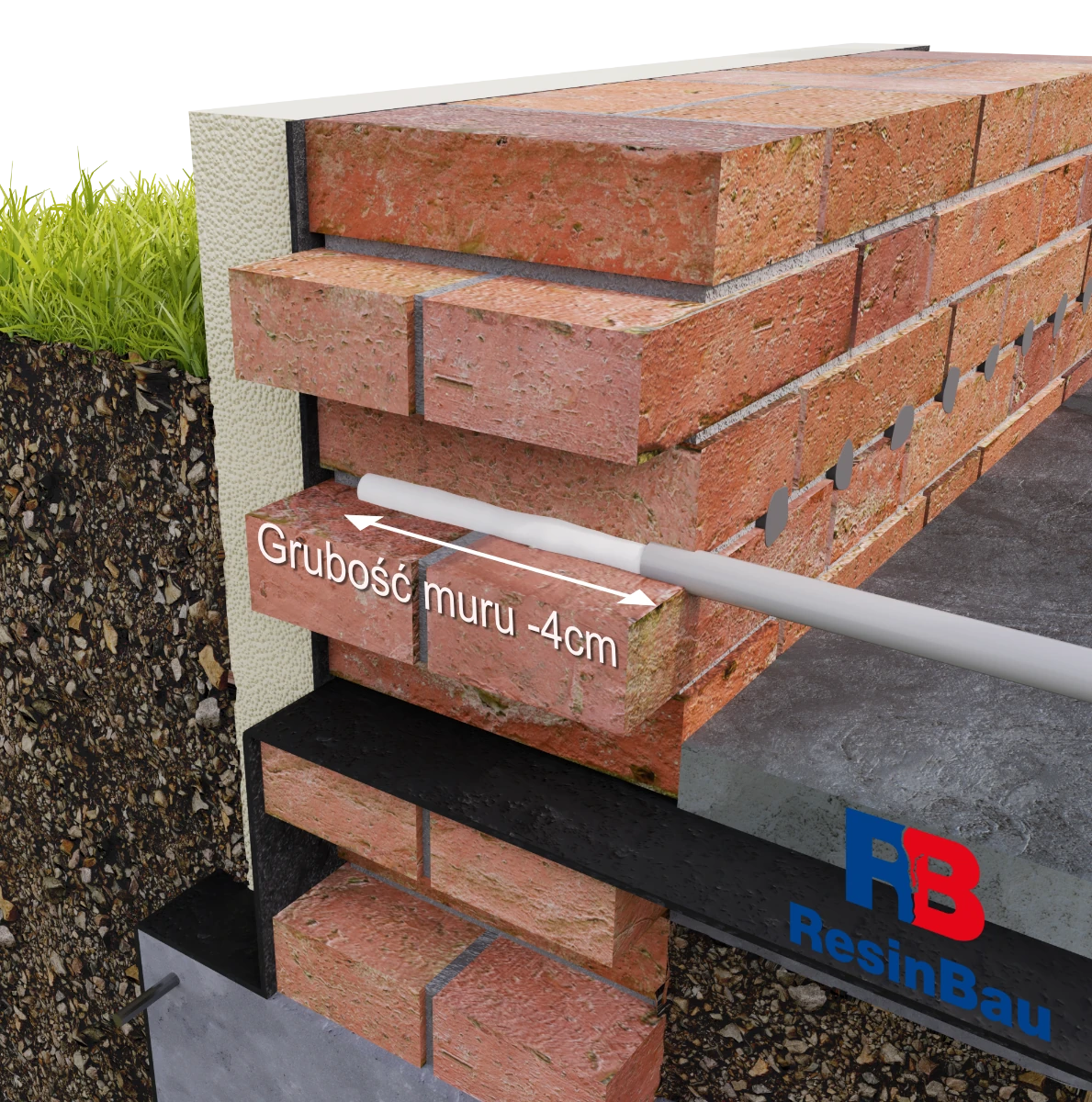

Coupe d'un forage horizontal dans le joint de mortier, avec un tube atteignant son fond et de la crème blanche restant dans les forages. — La flèche à double pointe le long du forage d'injection indique une profondeur égale à l'épaisseur du mur moins 4 cm. — Le tube atteint le fond du forage préparé. Il est retiré progressivement pendant l'injection pour que la crème remplisse toute la longueur du forage.
**Légende du schéma**
La flèche à double pointe le long du forage d'injection indique une profondeur égale à l'épaisseur du mur moins 4 cm.

04 · DÉROULEMENT ET DÉTAILS

Injectez depuis le fond en retirant le tube

InjectCream est prêt à l'emploi. Insérez le tube sur toute la profondeur du forage nettoyé, puis injectez la crème en le retirant lentement. Le remplissage depuis le fond limite la formation d'une poche d'air derrière le matériau ; obturer simplement l'entrée du forage avec de la crème ne correspond pas au procédé illustré.

Contrôlez la régularité de l'injection et la quantité de matériau, et repérez les forages réalisés. L'indication « épaisseur du mur moins 4 cm » correspond à la variante du dessin ; la profondeur réelle a été définie auparavant. Tenez un bilan distinct pour les segments de mur d'épaisseurs différentes.

Amenez le tube jusqu'au fond du forage.
Retirez-le pendant l'injection.
Repérez et comptabilisez les forages remplis.

Consommation de crème pour le segment →Mode d'emploi InjectCream →

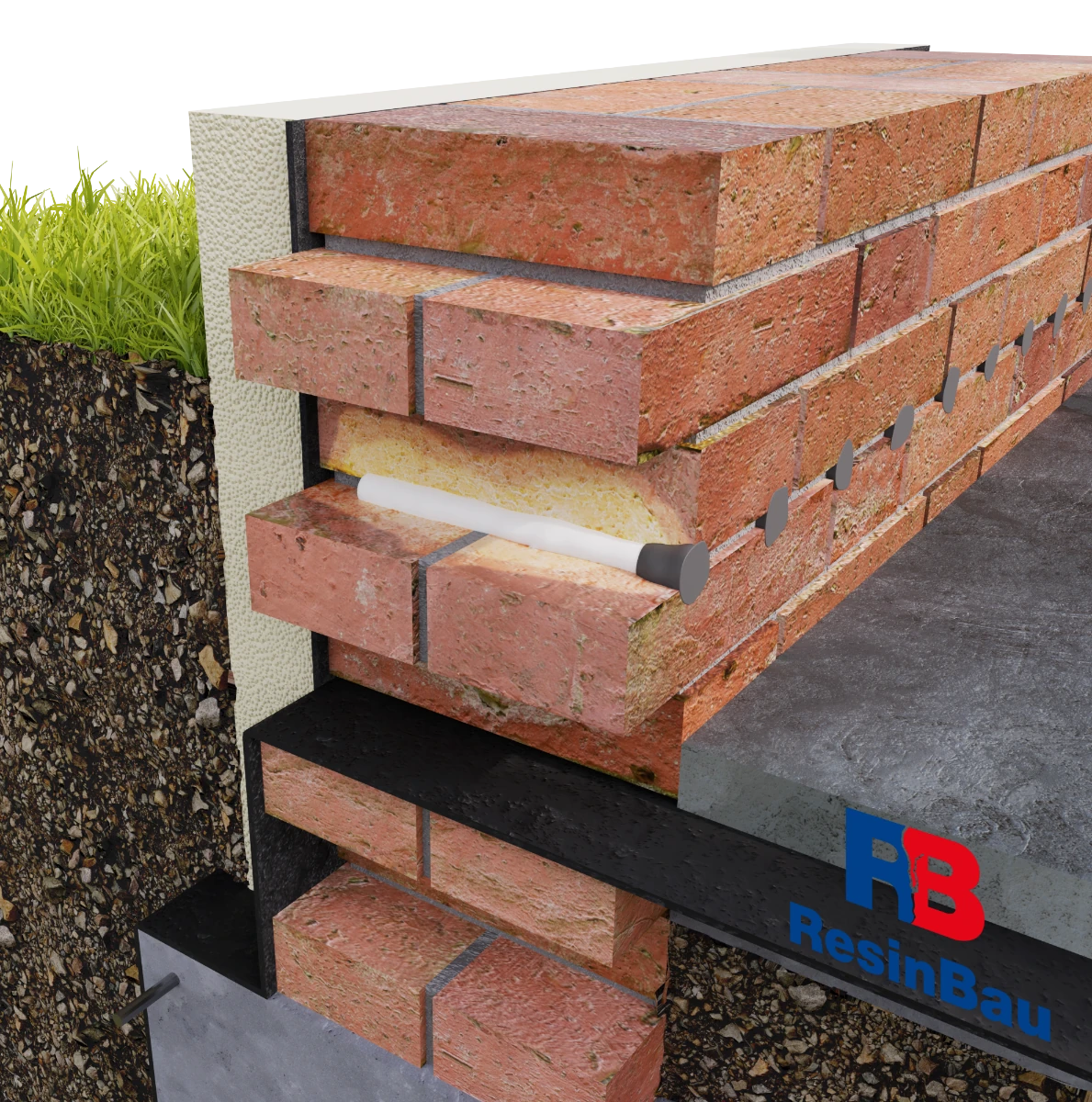

Détail d'un mur avec de la crème blanche dans un forage horizontal, une obturation grise en façade et une zone claire d'action dans le joint de mortier. — Le remplissage du forage, l'obturation de l'entrée et la diffusion de la crème dans le support remplissent des fonctions différentes. La zone claire schématise l'action de la barrière capillaire.

05 · DÉROULEMENT ET DÉTAILS

Obturez le forage et évaluez la continuité de la barrière

Après remplissage complet, obturez le forage au mortier CrackOn.5 et lissez la surface selon les instructions. L'obturation grise en façade ne remplace pas la crème répartie dans la maçonnerie. Sur le schéma, la zone blanche du forage et son environnement clair montrent l'injection et l'action du matériau dans la couche cible.

Vérifiez que les points réalisés forment une barrière continue, y compris aux angles et aux jonctions de murs. La crème limite le transport capillaire ; elle n'élimine pas immédiatement l'humidité et les sels existants. La suite des travaux comprend des enduits adaptés, une finition perméable à la vapeur et une ventilation ; évaluez les résultats à des endroits et dans des conditions comparables.

Obturez tous les forages réalisés.
Vérifiez les angles et les jonctions.
Assurez les conditions nécessaires à la poursuite du séchage.

Mortier CrackOn.5 →Continuité de la barrière et réception →

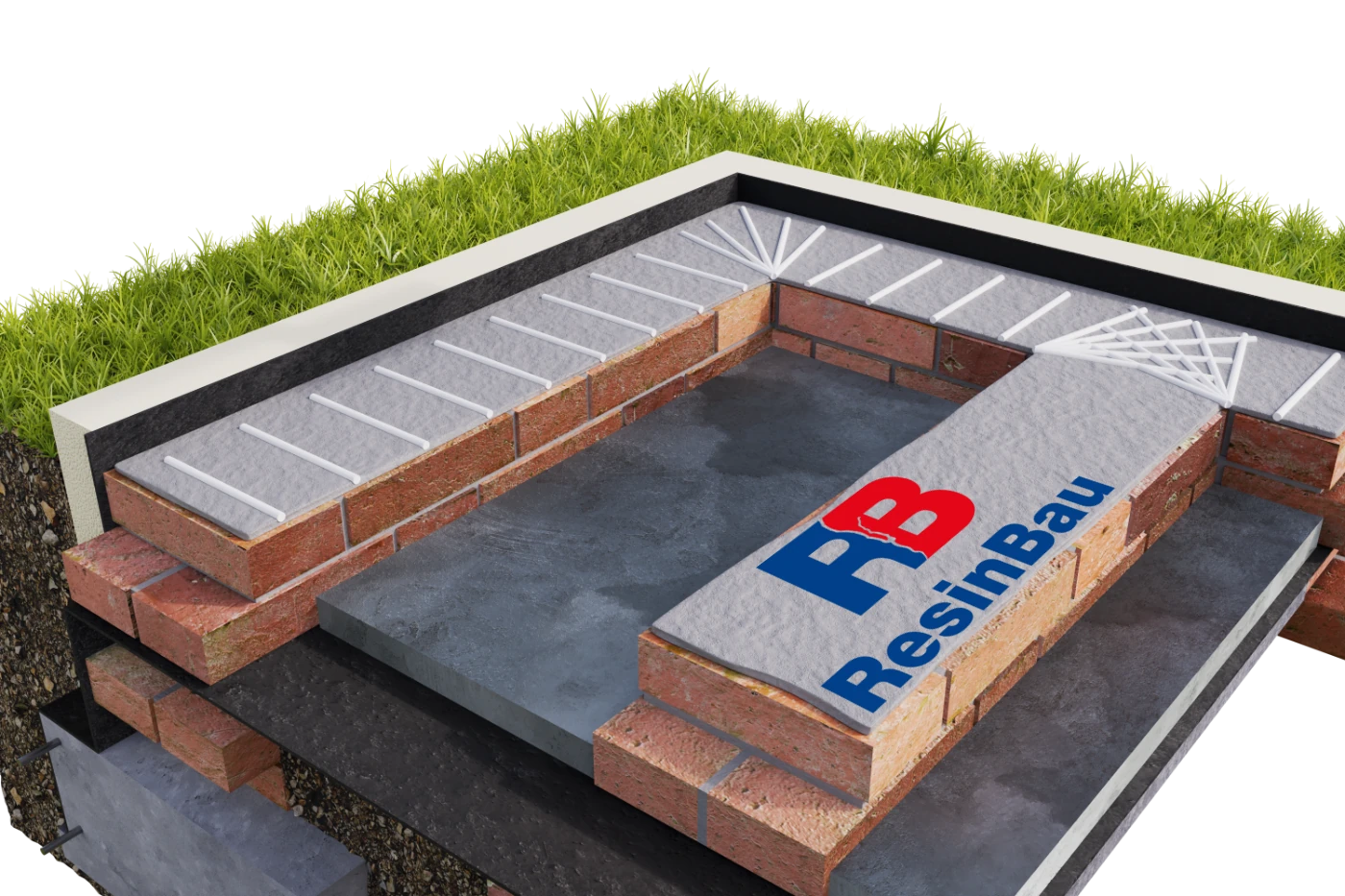

Vue en perspective d'angles de maçonnerie avec des forages en éventail depuis l'intérieur de l'angle du mur. — L'éventail de forages montre l'accès à la zone d'angle depuis l'intérieur. C'est une variante géométrique planifiée avant le forage, et non une étape supplémentaire après la rangée classique.

06 · Accès à l'angle

Variante d'angle : accès depuis l'intérieur

Avec un accès intérieur, une simple rangée de forages peut ne pas couvrir toute la zone d'angle du mur. L'éventail illustré dirige les forages vers différentes parties de l'angle pour relier la barrière d'un mur à celle de l'autre. Les lignes blanches représentent les directions des forages ; elles ne constituent pas un quadrillage dimensionnel prêt à l'emploi pour toute coupe.

Avant de commencer, déterminez l'épaisseur réelle des deux murs, l'accès et la longueur de chaque forage. Utilisez la même méthode de nettoyage et d'injection de crème depuis le fond que sur un segment droit. Après réalisation, vérifiez qu'aucune voie de remontée d'humidité ne subsiste dans l'angle.

Définissez la zone de jonction des deux barrières.
Choisissez les longueurs pour chaque direction.
Contrôlez le remplissage de tous les forages de l'angle.

Exigences InjectCream →Continuité de l'étanchéité horizontale →

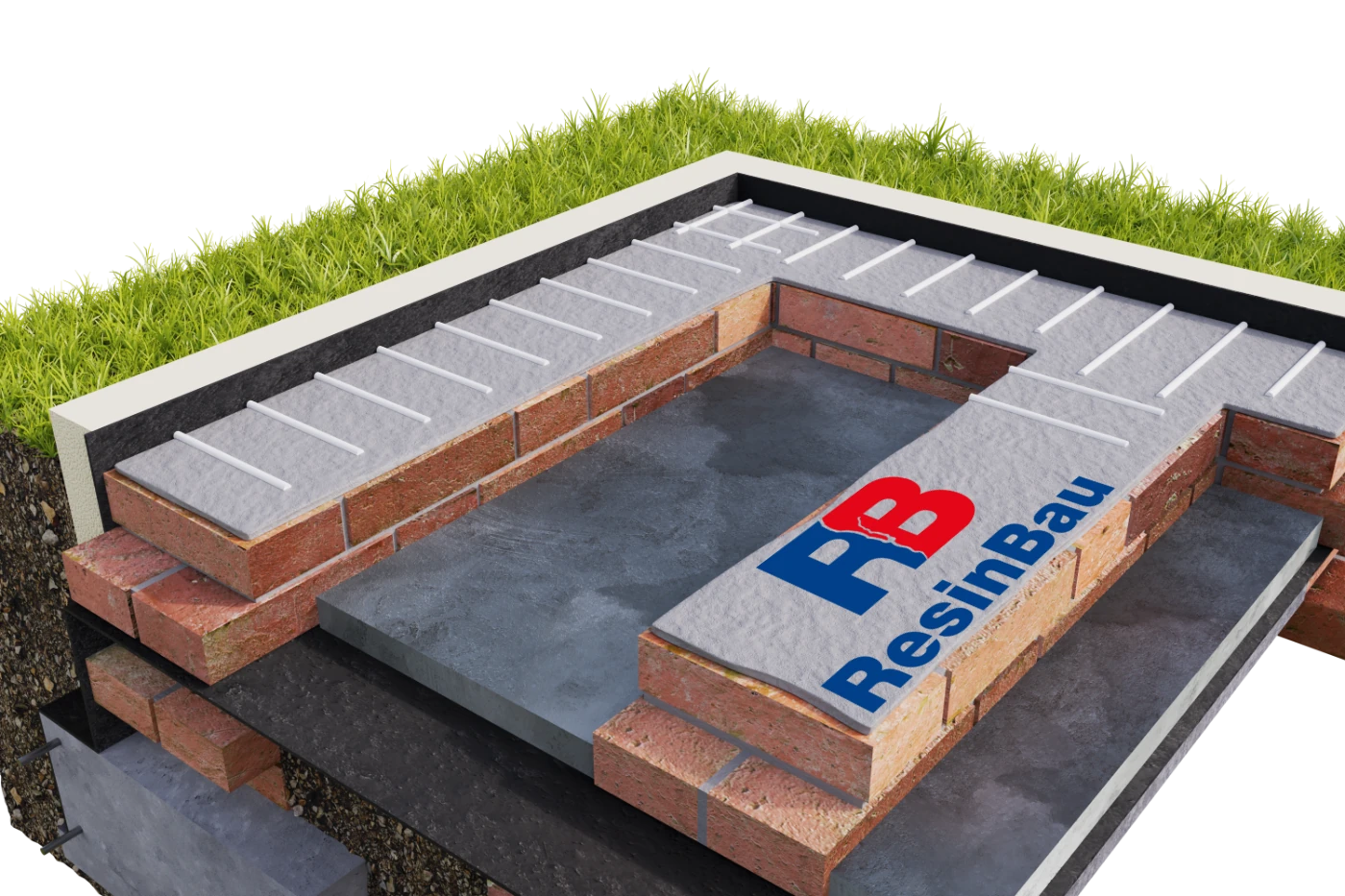

Vue en perspective d'un angle avec des forages réalisés depuis les faces extérieures des murs et se chevauchant dans la zone d'angle. — La seconde variante utilise l'accès extérieur. Les forages dans les deux directions doivent couvrir une zone commune à l'angle du mur.

07 · Accès à l'angle

Variante d'angle : accès depuis l'extérieur

Si la face extérieure de l'angle est accessible, des accès depuis les deux murs peuvent être prévus selon la variante illustrée. Ils servent à maintenir la continuité de la barrière au changement de direction du mur. Les lignes blanches qui se croisent sur le dessin expliquent le chevauchement de la portée des forages dans l'angle ; elles n'imposent pas de reproduire une géométrie identique dans chaque mur.

Choisissez la variante d'accès après évaluation de la coupe et de l'accessibilité. Ne réalisez pas systématiquement les deux dispositions d'angle. Documentez les directions et profondeurs réelles, repérez les points remplis et intégrez le contrôle de l'angle à la réception de l'ensemble de la barrière.

Confirmez la possibilité d'accès extérieur.
Couvrez la zone commune de l'angle.
Consignez les directions et profondeurs réelles.

Réception de l'ensemble de la barrière →Discuter d'une coupe particulière →

Confirmez d'abord les remontées capillaires

Identifiez le matériau du mur, son épaisseur, les joints, les vides et le degré d'humidité. Vérifiez les autres sources d'eau : réseaux, gouttières, terrain et étanchéité verticale. InjectCream est destiné à limiter les remontées capillaires ; seul, il ne protège pas le mur contre l'eau sous pression.

Définissez le tracé de la barrière en incluant les angles et la jonction avec le sol. Découvrez comment maintenir la continuité de l'étanchéité horizontale. Ne commencez pas par une rangée de forages facilement accessible si elle devait créer une barrière au mauvais niveau.

La géométrie concerne le matériau choisi

Pour InjectCream, les instructions indiquent des forages horizontaux dans le joint de mortier, un diamètre de 12–14 mm et un espacement de 10 cm. La profondeur laisse généralement 2–4 cm avant la face opposée. Ces directives concernent ce produit ; la disposition réelle doit être adaptée à l'épaisseur, à l'absorption et à la structure du mur.

En cas de faible absorption, la fiche prévoit la possibilité d'une seconde rangée décalée. Une maçonnerie multicouche, en pierre ou à alvéoles nécessite une évaluation du trajet du matériau. N'injectez pas la crème sans contrôle dans un vide en supposant que la zone de barrière sera remplie. Avant d'injecter InjectCream, soufflez les forages à l'air comprimé selon la TDS.

Du fond vers l'entrée, sans poches d'air

InjectCream est prêt à l'emploi. Insérez le tube d'injection sur toute la profondeur du forage préparé. Injectez la crème en retirant progressivement le tube pour obtenir un remplissage homogène sur toute la longueur. Ne vous contentez pas d'obturer l'entrée du forage avec de la crème.

Cette méthode limite l'air restant derrière une portion de matériau. Contrôlez la quantité et repérez les forages remplis. Après application, obturez-les avec le mortier prévu, selon les instructions du produit. Pour les segments d'épaisseur différente, établissez un bilan distinct.

Que dit le calculateur de consommation ?

Le volume dépend du diamètre, de la profondeur et du nombre de forages. Le calculateur aide à prévoir la quantité de crème pour la géométrie retenue, mais n'identifie pas les vides et ne confirme pas la continuité de la barrière. En cas de consommation anormalement élevée, vérifiez la coupe au lieu de seulement augmenter la commande.

Consignez les dimensions réelles, et non uniquement l'épaisseur nominale du mur. Séparez la quantité correspondant aux forages de la réserve d'exécution. La densité utilisée pour la conversion en kilogrammes ne modifie pas le volume nécessaire au remplissage.

Après application, le mur doit encore sécher

La crème crée une barrière dans la zone capillaire ; elle n'élimine pas immédiatement l'humidité et les sels accumulés dans la maçonnerie. La suite des travaux comprend une préparation adaptée des enduits, la finition et la ventilation. Observez les évolutions à des endroits comparables, au lieu d'évaluer le résultat uniquement selon l'aspect de la surface fraîchement réparée.

Si l'humidité persiste, vérifiez la continuité aux angles, les jonctions avec le sol et les arrivées possibles au-dessus de la barrière. La présence de matériau dans chaque forage ne confirme pas à elle seule l'interruption de tout le trajet capillaire.
