Injektionscreme: durchgehende Bohrlochfüllung

Die Creme begrenzt kapillar aufsteigende Feuchtigkeit. Die richtige Sperrenhöhe, untersuchtes Mauerwerk und Einbringung vom Bohrlochende aus bilden die Grundlage einer wirksamen Anwendung.

UntersuchungAblauf und VariantenAuswahl und nächster Schritt

VERFAHREN SCHRITT FÜR SCHRITT

InjectCream: vom Sperrenverlauf bis zu den Ecken

Querschnitt, Bohrlochanordnung, Ausblasen und zwei Anwendungsdetails führen durch die Herstellung einer Cremesperre. Abschließend werden alternative Zugänge zu Ecken gezeigt — ihre Anordnung wird vor dem Bohren geplant. Bereiten Sie die Bohrlöcher gemäß der InjectCream-Anleitung mit Druckluft vor.

Die Cremesperre verläuft in der Lagerfuge. Blaue Pfeile zeigen die aufsteigende Feuchtigkeit, das weiße Material im Bohrloch die Einbringungsstelle der Creme.
Legende zur Abbildung

In die Mörtelfuge bohren. Bohrlochdurchmesser: Ø12 mm; horizontaler Abstand: 10 cm. Der Pfeil entlang des Bohrlochs bezeichnet eine Tiefe gleich der Wanddicke abzüglich 4 cm. InjectCream füllt das Bohrloch; CrackOn.5 bezeichnet das Material zum Bohrlochverschluss. Pumpe: PUMP INTEGRALE 800.

01 · ABLAUF UND DETAILS

Verlauf der Kapillarsperre festlegen

Untersuchen Sie die Feuchtigkeitsursache, den Wandaufbau und die geeignete Sperrenhöhe. Die Bohrlöcher sollen eine durchgehende Sperre gegen kapillar aufsteigende Feuchtigkeit bilden, unter Berücksichtigung von Ecken und Bodenanschluss. InjectCream ersetzt keine Abdichtung gegen auf die Wand drückendes Wasser; andere Wasserzuflüsse erfordern eine separate Lösung.

Der vollständige Querschnitt verbindet drei Verfahrenselemente: waagerechte Fugenbohrung, Einbringung der Creme über deren Länge und Verschluss des Eintritts mit CrackOn.5-Mörtel. Das sichtbare Maß „Wanddicke minus 4 cm“ ist eine der dargestellten Varianten. Prüfen Sie es vor dem Bohren anhand des tatsächlichen Querschnitts und der Produktanleitung, die einen verbleibenden Abstand von 2–4 cm zur gegenüberliegenden Wandseite vorsieht.

  • Kapillar aufsteigende Feuchtigkeit bestätigen.
  • Sperre auch an Ecken abstecken.
  • Anschluss an die Bodenabdichtung prüfen.
Durchgängigkeit der Horizontalsperre →InjectCream-Datenblatt →

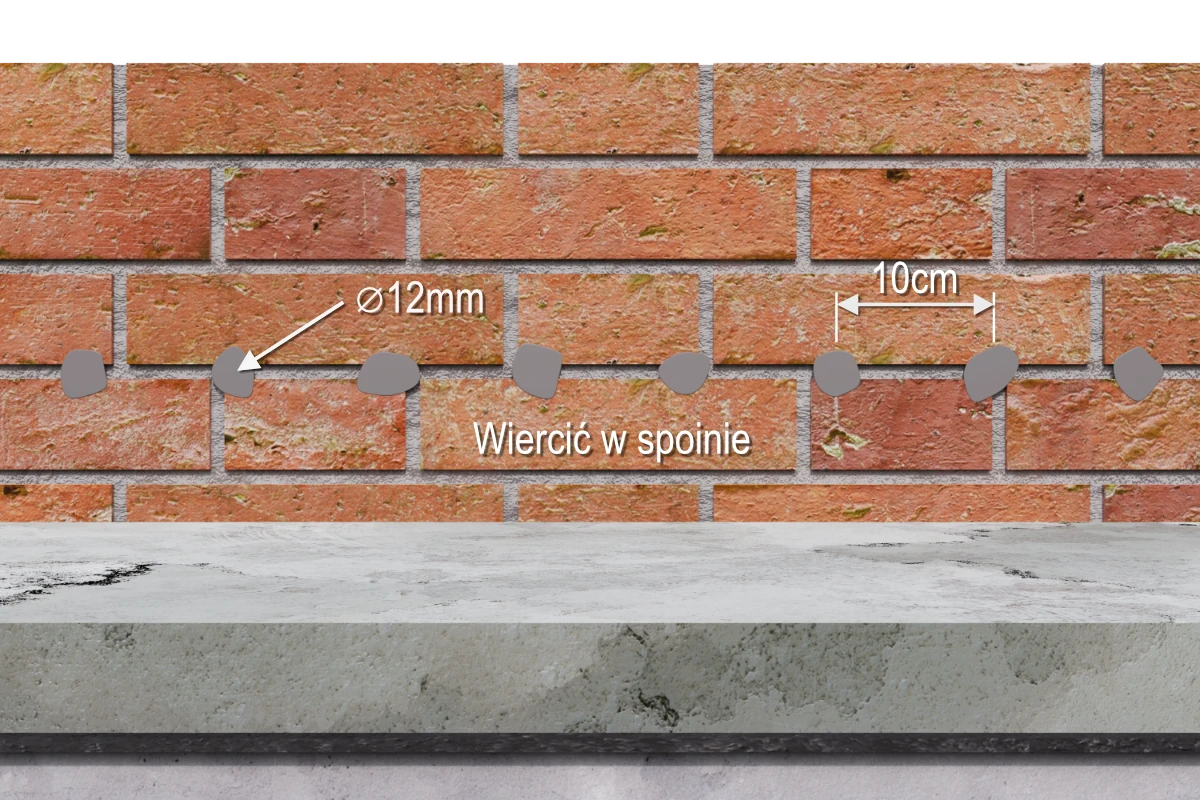

Die Eintrittspunkte liegen in der Fuge. Die Zeichnung zeigt 12 mm Durchmesser; die InjectCream-Anleitung nennt einen Bereich von 12–14 mm.
Legende zur Abbildung

In die Mörtelfuge bohren: Bohrlöcher Ø12 mm mit 10 cm horizontalem Abstand.

02 · ABLAUF UND DETAILS

Waagerecht in die Fuge bohren

Bohren Sie für InjectCream waagerecht in die unterste geeignete Lagerfuge, im Abstand von 10 cm und mit 12–14 mm Durchmesser. Die Tiefe lässt 2–4 cm bis zur gegenüberliegenden Wandseite frei. Prüfen Sie die tatsächliche Tiefe jedes Bohrlochs, damit das Förderrohr später dessen Ende erreichen kann.

Stimmen Sie die Anordnung auf Dicke, Saugfähigkeit und Aufbau des Mauerwerks ab. Bei geringer Saugfähigkeit sieht das Datenblatt eine mögliche zweite, versetzte Reihe 8–10 cm höher vor. Dies ist eine Auswahlvariante, kein verpflichtender zusätzlicher Schritt. Klären Sie bei Kammern, Hohlräumen oder mehrschaligen Wänden, wohin das Material gelangt; eine hohe Aufnahme bestätigt keine korrekt hergestellte Sperre.

  • Bohrlöcher waagerecht in der Fuge führen.
  • Tatsächliche Bohrlochtiefe prüfen.
  • Hohlräume vor der Materialeinbringung beurteilen.
Eignungsversuch vor der Injektion →Creme für die tatsächlichen Bohrlöcher berechnen →

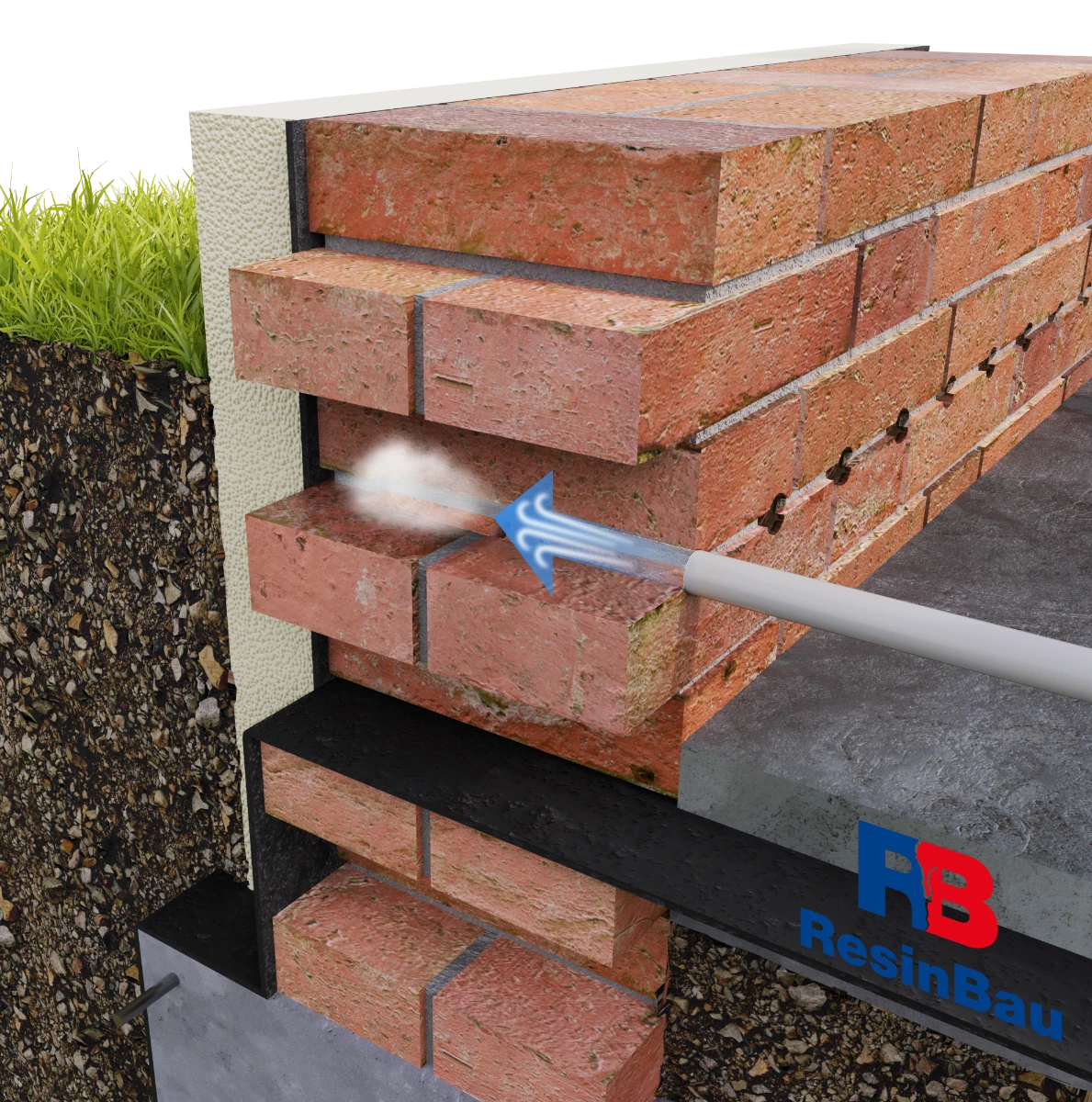

Entfernen Sie vor dem Einbringen von InjectCream den Bohrstaub mit Druckluft. Die Zeichnung zeigt die Vorbereitung der Bohrung, noch ohne Creme.

03 · ABLAUF UND DETAILS

Bohrlöcher mit Druckluft ausblasen

Blasen Sie die Bohrlöcher nach dem Bohren gemäß der InjectCream-Anleitung mit Druckluft aus. In der Zeichnung kennzeichnen das Luftstromsymbol und die helle Staubwolke die Bohrlochreinigung. Eine geordnete Vorbereitung aller Punkte erleichtert anschließend das Einführen des Röhrchens bis zur vollen Tiefe und die Kontrolle der gleichmäßigen Füllung.

Prüfen Sie Durchgängigkeit und Tiefe vor der Cremeeinbringung. Bei einem Hindernis oder entdeckten Hohlraum beurteilen Sie Bohrloch und Querschnitt erneut; ersetzen Sie die Untersuchung nicht allein durch eine größere Materialmenge. Markieren Sie vorbereitete Punkte, um sie von bereits gefüllten Bohrlöchern zu unterscheiden.

  • Staub mit Druckluft entfernen.
  • Durchgängigkeit und Tiefe bestätigen.
  • Einbringungsbereite Bohrlöcher markieren.
Vorbereitung gemäß InjectCream-Datenblatt →

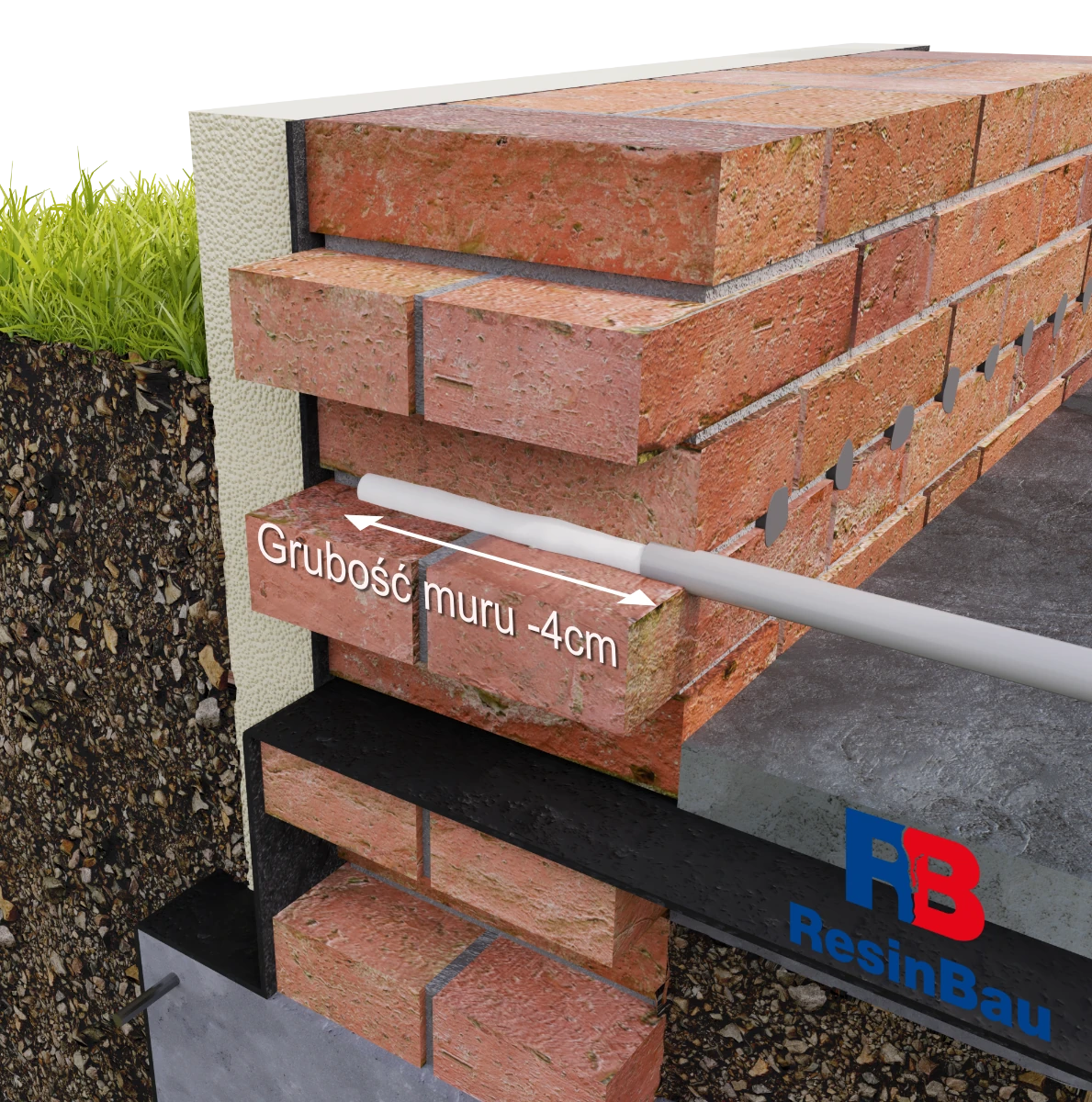

Das Röhrchen erreicht das Ende der vorbereiteten Bohrung. Während der Einbringung wird es schrittweise zurückgezogen, damit die Creme die gesamte Bohrlochlänge füllt.
Legende zur Abbildung

Der Doppelpfeil entlang des Injektionsbohrlochs bezeichnet eine Tiefe gleich der Wanddicke abzüglich 4 cm.

04 · ABLAUF UND DETAILS

Vom Bohrlochende aus beim Zurückziehen des Röhrchens einbringen

InjectCream ist gebrauchsfertig. Führen Sie das Röhrchen bis zum Ende des gereinigten Bohrlochs ein und bringen Sie dann die Creme unter langsamem Zurückziehen ein. Das Füllen vom Ende aus begrenzt die Bildung einer Lufttasche hinter dem Material; nur den Bohrlocheintritt mit Creme zu verschließen entspricht nicht dem dargestellten Verfahren.

Kontrollieren Sie gleichmäßige Einbringung und Materialmenge und markieren Sie die fertigen Bohrlöcher. Die Angabe „Mauerdicke minus 4 cm“ zeigt die Zeichnungsvariante; die tatsächliche Tiefe wurde zuvor festgelegt. Führen Sie für Abschnitte mit unterschiedlichen Wanddicken getrennte Mengenbilanzen.

  • Röhrchen bis zum Bohrlochende führen.
  • Während der Einbringung zurückziehen.
  • Gefüllte Bohrlöcher markieren und mengenmäßig erfassen.
Cremeverbrauch für den Abschnitt →Anwendung von InjectCream →

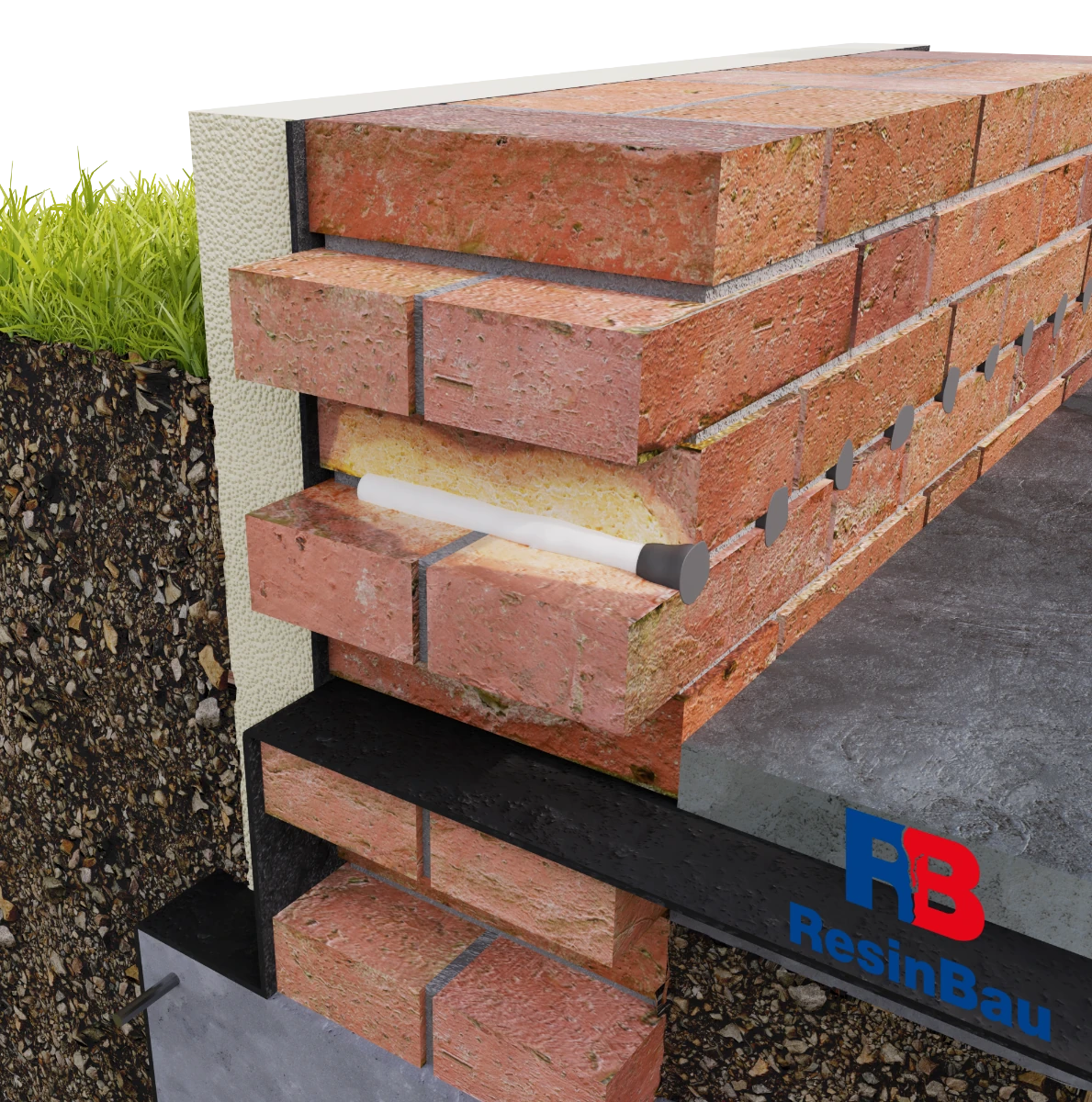

Bohrlochfüllung, Eintrittsverschluss und Verteilung der Creme im Untergrund erfüllen unterschiedliche Funktionen. Die helle Zone stellt die Wirkung der Kapillarsperre schematisch dar.

05 · ABLAUF UND DETAILS

Bohrloch verschließen und Durchgängigkeit der Sperre beurteilen

Verschließen Sie nach vollständiger Füllung das Bohrloch mit CrackOn.5-Mörtel und glätten Sie die Oberfläche gemäß Anleitung. Der graue Verschluss an der Wandfläche ersetzt nicht die im Mauerwerk verteilte Creme. Die weiße Zone im Bohrloch und das helle Umfeld zeigen schematisch Einbringung und Wirkung des Materials in der Zielschicht.

Prüfen Sie, ob die ausgeführten Punkte eine durchgehende Sperre bilden, auch an Ecken und Wandanschlüssen. Die Creme begrenzt den kapillaren Transport; sie entfernt vorhandene Feuchtigkeit und Salze nicht sofort. Weitere Arbeiten umfassen geeignete Putze, diffusionsoffene Oberflächen und Lüftung. Bewerten Sie die Wirkung an vergleichbaren Stellen unter vergleichbaren Bedingungen.

  • Alle ausgeführten Bohrlöcher verschließen.
  • Ecken und Anschlüsse prüfen.
  • Bedingungen für weiteres Austrocknen schaffen.
CrackOn.5-Mörtel →Durchgängigkeit und Abnahme der Sperre →

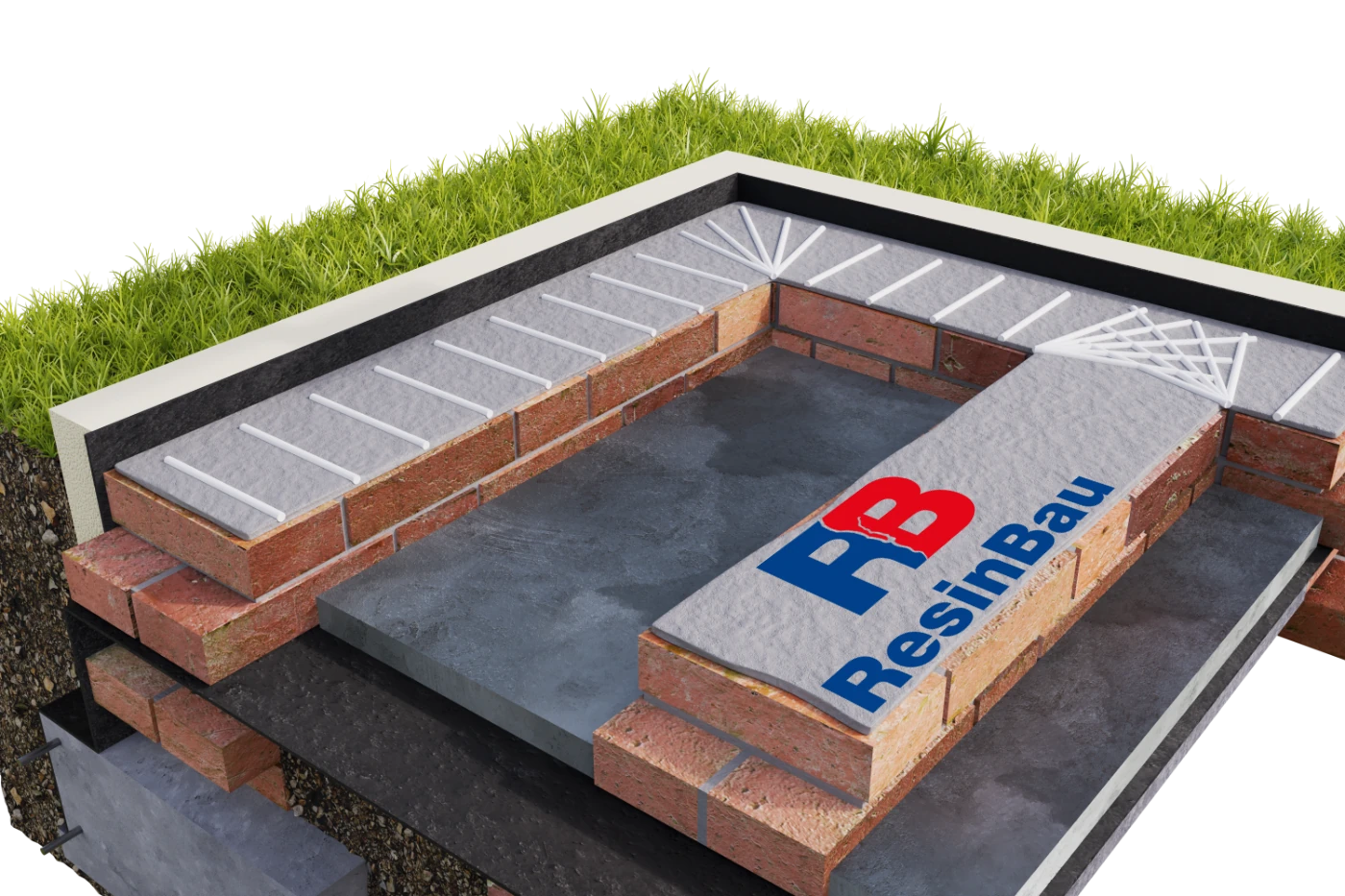

Der Bohrlochfächer zeigt den Zugang zum Eckbereich von innen. Dies ist eine vor dem Bohren geplante Geometrievariante, kein zusätzlicher Schritt nach der normalen Reihe.

06 · Zugang zur Ecke

Eckvariante: Zugang von innen

Bei Zugang von innen erfasst eine gerade Bohrlochreihe möglicherweise nicht den gesamten Eckbereich. Der gezeigte Fächer führt die Bohrungen in verschiedene Teile der Ecke, damit sich die Sperren beider Wände verbinden können. Die weißen Linien zeigen die Bohrungsrichtungen; sie sind kein fertiges Maßraster für jeden Querschnitt.

Bestimmen Sie vor Beginn die tatsächliche Dicke beider Wände, den Zugang und die Länge der einzelnen Bohrungen. Reinigen und füllen Sie die Bohrlöcher vom Ende aus wie im geraden Abschnitt. Prüfen Sie nach der Ausführung, ob in der Ecke kein Weg für aufsteigende Feuchtigkeit verblieben ist.

  • Verbindungszone beider Sperren festlegen.
  • Längen für jede Richtung auswählen.
  • Füllung aller Eckbohrungen kontrollieren.
InjectCream-Anforderungen →Durchgängigkeit der Horizontalsperre →

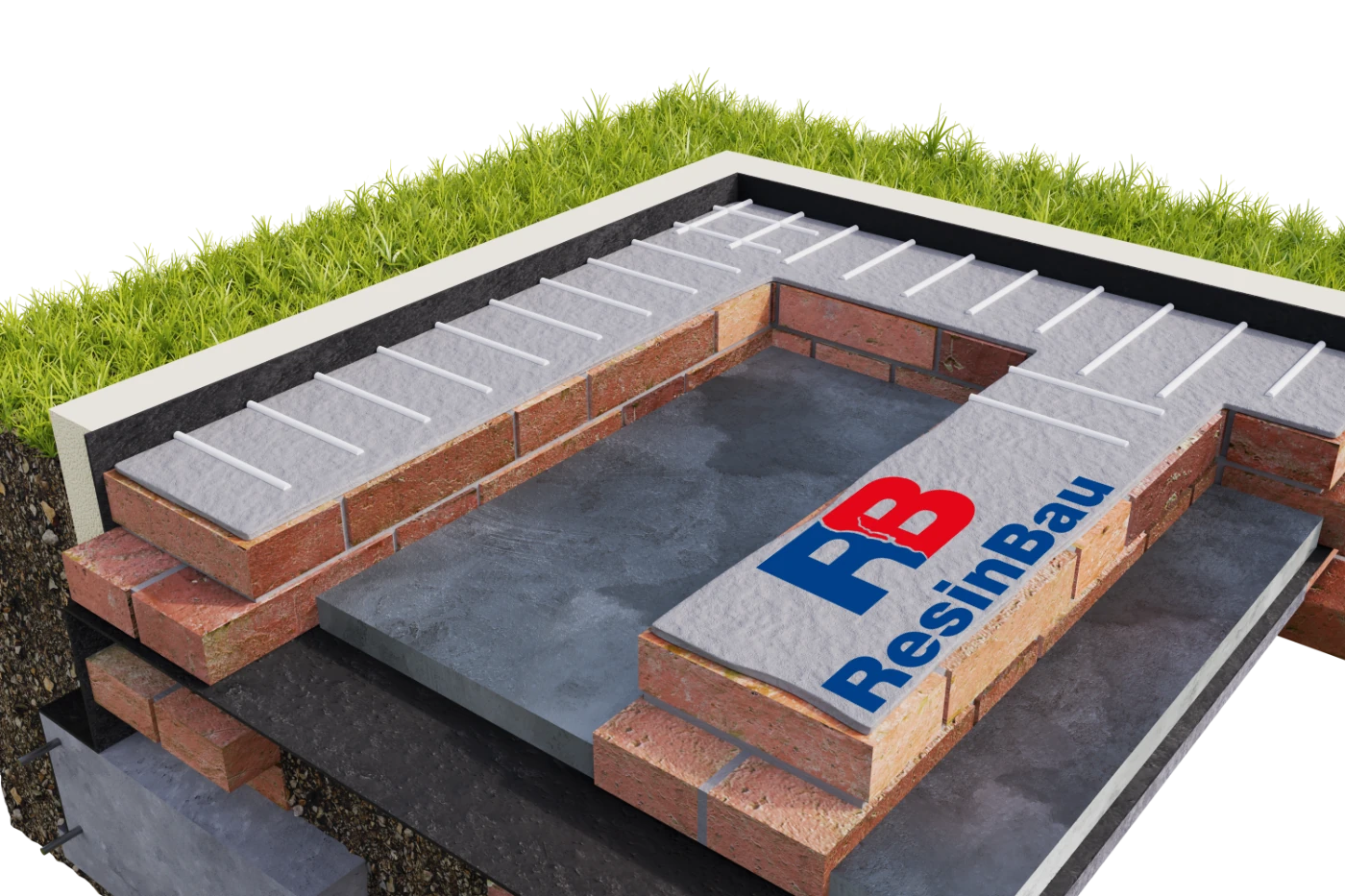

Die zweite Variante nutzt den Zugang von außen. Die Bohrungen aus beiden Richtungen sollen den gemeinsamen Eckbereich erfassen.

07 · Zugang zur Ecke

Eckvariante: Zugang von außen

Ist die Außenseite der Ecke zugänglich, können Zugänge von beiden Wänden entsprechend der gezeigten Variante geplant werden. Sie sollen die Durchgängigkeit der Sperre am Richtungswechsel des Mauerwerks erhalten. Die sich kreuzenden weißen Linien veranschaulichen die Überlappung der Bohrungsbereiche in der Ecke; sie bedeuten nicht, dass in jeder Wand dieselbe Geometrie nachgebildet werden muss.

Wählen Sie die Zugangsvariante nach Untersuchung des Querschnitts und der Zugangsmöglichkeiten. Führen Sie nicht automatisch beide Eckanordnungen aus. Dokumentieren Sie die tatsächlichen Richtungen und Tiefen, markieren Sie gefüllte Punkte und beziehen Sie die Eckkontrolle in die Abnahme der gesamten Sperre ein.

  • Zugang von außen bestätigen.
  • Gemeinsamen Eckbereich erfassen.
  • Tatsächliche Richtungen und Tiefen dokumentieren.
Abnahme der gesamten Sperre →Ungewöhnlichen Querschnitt besprechen →

Zuerst kapillar aufsteigende Feuchtigkeit bestätigen

Untersuchen Sie Mauerwerksmaterial, Dicke, Fugen, Hohlräume und Durchfeuchtungsgrad. Prüfen Sie weitere Wasserquellen: Leitungen, Dachrinnen, Gelände und vertikale Abdichtung. InjectCream ist zur Begrenzung kapillar aufsteigender Feuchtigkeit bestimmt; allein schützt es die Wand nicht vor drückendem Wasser.

Legen Sie den Sperrenverlauf zusammen mit Ecken und Bodenanschluss fest. Lesen Sie, wie die Horizontalsperre durchgängig bleibt. Beginnen Sie nicht mit einer leicht zugänglichen Bohrlochreihe, wenn dadurch eine Sperre auf der falschen Höhe entstünde.

Die Geometrie bezieht sich auf das ausgewählte Material

Für InjectCream nennt die Anleitung waagerechte Fugenbohrungen mit 12–14 mm Durchmesser und 10 cm Abstand. Die Tiefe lässt üblicherweise 2–4 cm bis zur gegenüberliegenden Wandseite frei. Dies sind produktspezifische Vorgaben; die tatsächliche Anordnung muss auf Dicke, Saugfähigkeit und Aufbau des Mauerwerks abgestimmt werden.

Bei geringer Saugfähigkeit sieht das Datenblatt eine mögliche zweite, versetzte Reihe vor. Mehrschaliges Mauerwerk, Natursteinmauerwerk oder Kammern erfordern eine Beurteilung des Materialwegs. Bringen Sie die Creme nicht unkontrolliert in Hohlräume ein, in der Annahme, dass dadurch die Sperrenzone gefüllt wird. Blasen Sie die Bohrlöcher vor der InjectCream-Einbringung gemäß TDS mit Druckluft aus.

Vom Bohrlochende bis zum Austritt, ohne Lufttaschen

InjectCream ist gebrauchsfertig. Führen Sie das Förderrohr bis zum Ende des vorbereiteten Bohrlochs ein. Bringen Sie die Creme unter schrittweisem Zurückziehen ein, damit die Füllung über die gesamte Länge gleichmäßig ist. Beschränken Sie sich nicht darauf, nur den Bohrlocheintritt mit Creme zu verschließen.

Diese Einbringungsweise begrenzt den Lufteinschluss hinter dem Material. Kontrollieren Sie die Menge und markieren Sie gefüllte Bohrlöcher. Verschließen Sie diese nach der Anwendung mit dem vorgesehenen Mörtel gemäß Produktanleitung. Erstellen Sie für Abschnitte anderer Dicke eine separate Mengenbilanz.

Was sagt der Verbrauchsrechner aus?

Das Volumen hängt von Durchmesser, Tiefe und Anzahl der Bohrlöcher ab. Der Rechner hilft, die Crememenge für die angenommene Geometrie vorzubereiten, erkennt aber keine Hohlräume und bestätigt nicht die Durchgängigkeit der Sperre. Prüfen Sie bei ungewöhnlich hoher Aufnahme den Querschnitt, statt lediglich die Bestellmenge zu erhöhen.

Dokumentieren Sie die tatsächlichen Maße, nicht nur die Nennwanddicke. Trennen Sie die aus den Bohrlöchern berechnete Menge von der Ausführungsreserve. Die Dichte zur Umrechnung in Kilogramm verändert das zum Füllen benötigte Volumen nicht.

Nach der Anwendung muss das Mauerwerk weiterhin trocknen

Die Creme bildet eine Sperre in der kapillaren Zone; sie entfernt gespeicherte Feuchtigkeit und Salze nicht sofort. Weitere Arbeiten umfassen geeignete Putzvorbereitung, Oberflächen und Lüftung. Beobachten Sie Veränderungen an vergleichbaren Stellen, statt die Wirkung allein nach dem Aussehen der frisch reparierten Oberfläche zu beurteilen.

Prüfen Sie bei anhaltender Feuchtigkeit die Durchgängigkeit an Ecken, Bodenanschlüssen und möglichen Zufluss oberhalb der Sperre. Material in jedem Bohrloch bestätigt für sich allein nicht den Verschluss des gesamten kapillaren Transportwegs.

RESINBAU-AUSWAHL

Das Material ergibt sich aus den Bedingungen

InjectCream →

Gebrauchsfertige Silan-Siloxan-Creme zur Sperre gegen kapillar aufsteigende Feuchtigkeit, nach Untersuchung des Querschnitts und Festlegung der richtigen Höhe.

CrackOn.5 →

Zum Verschließen der Bohrlöcher nach der Anwendung gemäß Anleitung; ersetzt nicht die Wirkung der Creme im Mauerwerk.

Berechnen Sie, was Sie kennen

RECHNERCreme für Bohrlöcher berechnen →

Geben Sie tatsächliche Dicke, Durchmesser, Tiefe und Sperrenlänge ein.

Nächster Schritt

WEITERLESENDurchgängigkeit der Sperre →

Prüfen Sie Ecken, Querwände und Bodenanschluss.

WEITERLESENAndere Durchtränkungszone →

Unterscheiden Sie eine Sperre von der Abdichtung einer räumlichen Wandzone.

Besprechen Sie die Bedingungen Ihres Projekts

Bereiten Sie Querschnitt, Angaben zu Wasser und Bewegung sowie Ergebnisse bisheriger Versuche vor. ResinBau unterstützt bei Material- und Verfahrensauswahl.

Projekt besprechen / technische Auswahl ↗
