Strukturální injektáž: nasycení stěny

Když voda využívá síť pórů, spár a místních dutin, jediná řada otvorů u průsaku nemusí stačit. Naplánujte prostorovou těsnicí oblast uvnitř stěny.

Průzkum Postup a varianty Výběr a další krok

PROJDĚTE TECHNOLOGII

Nasycení stěny: řez, rastr a kontrola

Dva pohledy na tutéž technologii ukazují, jak propojit cílovou oblast v hloubce stěny s rozmístěním bodů na jejím líci. Žlutá oblast označuje zamýšlenou zónu nasycení; samotný nákres ani přítomnost materiálu v jednom sousedním otvoru nepotvrzují utěsnění celého průřezu.

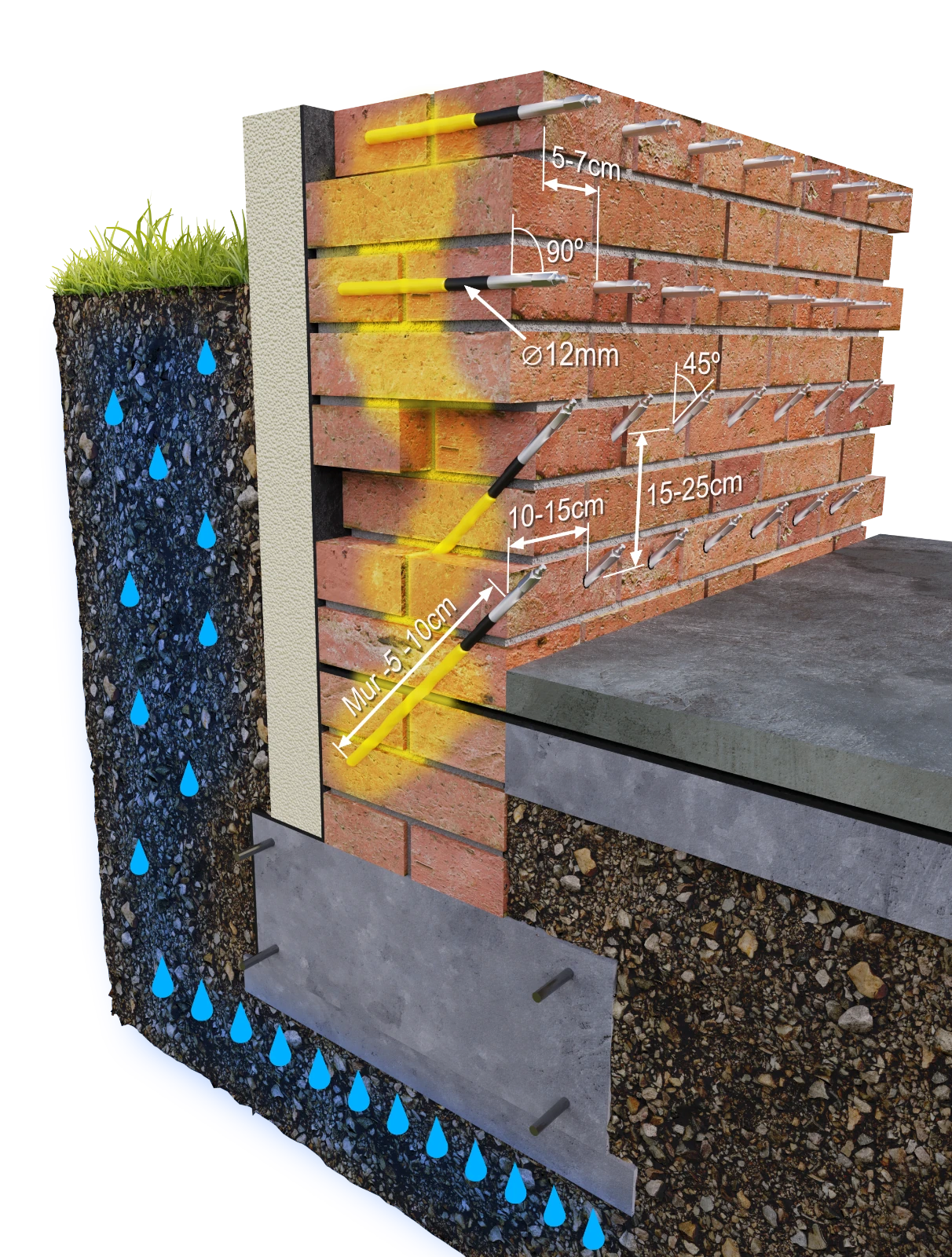

Úplný řez stěnou přiléhající k zemině s vrty pod různými úhly a žlutými oblastmi nasycení uvnitř zdiva. — Strukturální injektáž má zasáhnout zjištěnou oblast uvnitř stěny. Vrty 90° a 45° znázorňují varianty přístupu, nikoli povinnou dvojici úkonů.

01 · POSTUP A DETAILY

Nejprve určete oblast uvnitř stěny

Sledujte cestu vody od zeminy k pórům, spárám a případným dutinám. Modré kapky ve schématu ukazují vodu na vnější straně stěny a žluté oblasti rozvedení injektážního materiálu ve zdivu. Před volbou hloubky otvorů zjistěte tloušťku a vrstvy stěny i hranice opravy. Clonová injektáž má jiný cíl: vpravit materiál za konstrukci.

Znázorněné kolmé a šikmé přístupy je nutné přizpůsobit zjištěnému průřezu. Zkouška má potvrdit, zda materiál dosáhne plánované oblasti a zůstane v ní. Větší dutiny vyžadují samostatné posouzení a případnou přípravu před nasycením. Utěsnění struktury stěny samo o sobě nepotvrzuje obnovení její únosnosti. HydroGum a EasyInject lze zvažovat po individuálním výběru a zkoušce, která potvrdí rozvedení materiálu, dostupnost vody potřebné pro reakci a možnost omezení rozpínání. Nepovažujte je za automaticky zaměnitelné s jinou technologií nasycení.

Zjistěte vrstvy, dutiny a přítok vody.
Vymezte oblast konce vrtu.
Zkouškou potvrďte šíření materiálu.

Technologická zkouška před injektáží →Porovnat nasycení stěny s clonou →HydroGum — podmíněný výběr →EasyInject — podmíněný výběr →

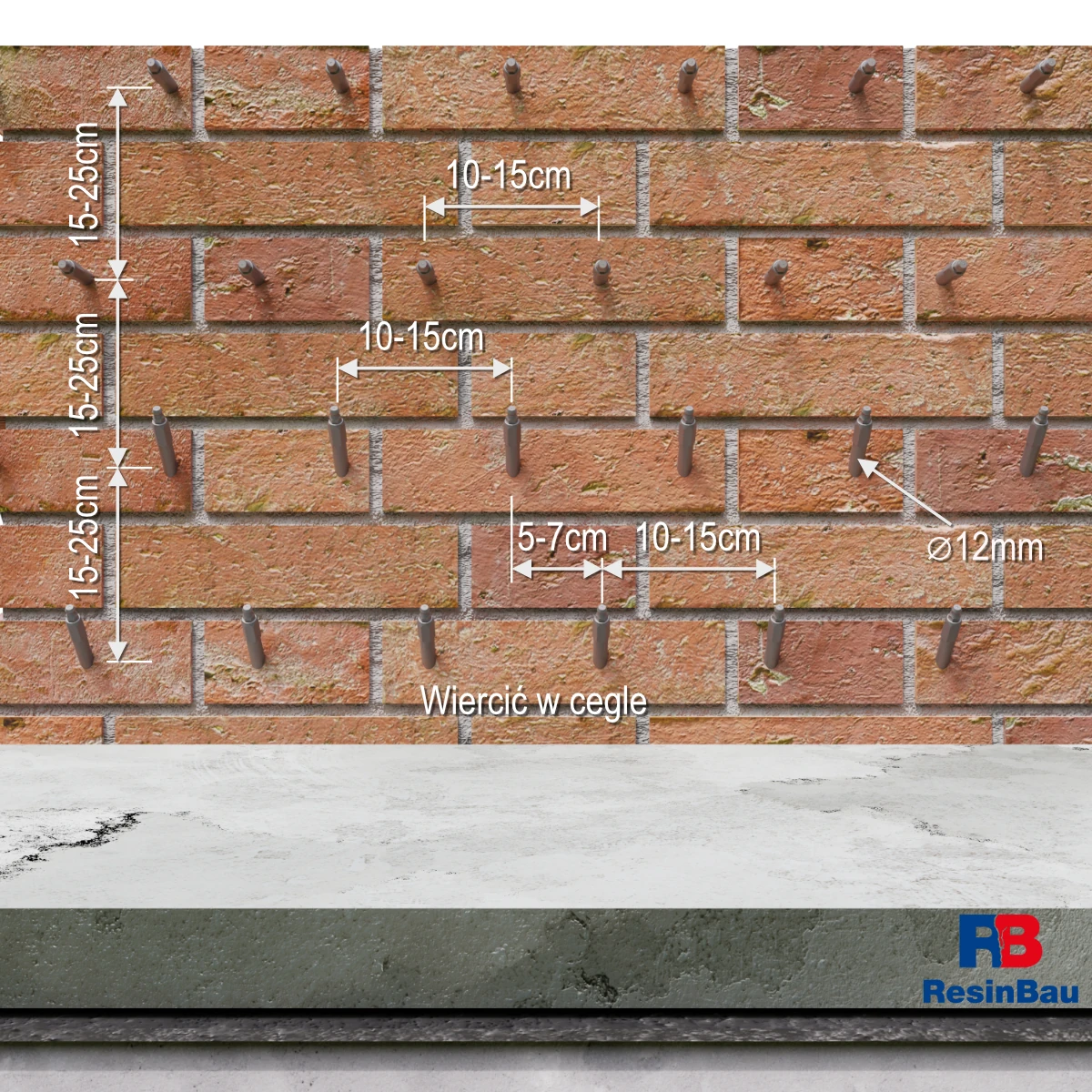

Čelní pohled na zdivo s posunutými řadami otvorů, rozměry rastru a vyznačením vrtání do cihly. — Vrtejte do cihel. Průměr vrtu: Ø12 mm. Svislé šipky ukazují 15–25 cm mezi řadami; vodorovné šipky ukazují rozteč 10–15 cm v každé řadě a posunutí 5–7 cm mezi řadami. — Pohled zepředu doplňuje řez: ukazuje vstupy otvorů, nikoli celý dosah materiálu. V zobrazeném zdivu jsou vrty vedeny plným materiálem cihly.
**Legenda schématu**
Vrtejte do cihel. Průměr vrtu: Ø12 mm. Svislé šipky ukazují 15–25 cm mezi řadami; vodorovné šipky ukazují rozteč 10–15 cm v každé řadě a posunutí 5–7 cm mezi řadami.

02 · POSTUP A DETAILY

Vytyčte rastr a aplikujte odspodu

Vytyčte rastr, dokud je uspořádání cihel a spár ještě patrné. Zobrazená varianta má rozteč 10–15 cm, vzdálenost řad 15–25 cm, posun 5–7 cm a průměr 12 mm. Tyto údaje vysvětlují konkrétní schéma; skutečnou geometrii, osazení pakrů a přípravu otvorů zvolte podle zdiva a materiálu ověřených zkouškou.

Po přípravě otvorů a omezení nekontrolovaných úniků začněte nejnižší řadou. Postupně aplikujte podél ní, sledujte příjem materiálu, sousední body a výtoky na líci a poté postupujte výše. Zaznamenávejte odchylky: rychlé propojení jedinou spárou může ponechat jiné oblasti nenasycené a velký příjem materiálu může znamenat dutinu. Po práci zkontrolujte také hranice opravy a napojení na ostatní izolace.

Zachovejte přehledné uspořádání řad a dokončených bodů.
Při aplikaci sledujte příjem materiálu a propojení.
Zkontrolujte hranice oblasti, nejen mokrý líc.

Tlak a sledování →Čištění systému po zvoleném materiálu →

Prozkoumejte průřez, nejen mokrý povrch

Ověřte, zda je stěna homogenní, vrstvená, zděná nebo betonová s kavernami. Zjistěte tloušťku, stav spár, přítomnost dutin a cestu přítoku vody. Voda může využívat propojení mezi vrstvami, která na líci nejsou vidět.

V tomto použití označuje pojem „strukturální injektáž“ nasycení a utěsnění struktury stěny. Nejde automaticky o prohlášení o obnovení únosnosti. Pokud je třeba obnovit spolupůsobení prvku, projekt samostatně stanoví materiál, požadované vlastnosti a způsob převzetí.

Uvnitř stěny, nebo za ní?

Při nasycení má materiál zůstat ve zjištěné oblasti průřezu a vytvořit souvislé utěsnění omezující proudění vody. Při clonové injektáži leží cílová oblast mimo konstrukci. Rozdíl ovlivňuje hloubku otvorů, způsob kontroly a bilanci. Provrtání stěny skrz může změnit cestu aplikovaného materiálu.

Odlište větší dutinu od jemné sítě pórů. Kaverna může pojmout velké množství nízkoviskózního materiálu, než dosáhne sousední oblasti. Může vyžadovat samostatnou přípravu nebo vyplnění a teprve poté nasycení okolního podkladu.

Rastr musí pokrýt správnou oblast

Připravte povrch a uzavřete nekontrolované únikové cesty při zachování plánovaných pozorovacích bodů. Vrty zvolte podle zdiva, vrstev a cílové oblasti. Varianta úhlu nebo rozteče na nákresu slouží jako výchozí bod pro zkoušku, nikoli jako pravidlo pro každý zdicí materiál.

Při vrtání zaznamenávejte dutiny, změny odporu a stav vrtné drti. Vyčistěte otvory způsobem vhodným pro zvolený materiál a pakry osaďte do podkladu zajišťujícího stabilní utěsnění. Slabé zdivo vyžaduje přizpůsobení osazení a způsobu aplikace; silnější dotažení nenahrazuje zdravou kotevní oblast.

Nasycení posuzujte prostorově

Na zkušebním úseku sledujte příjem materiálu, průchody a místa výtoku. Pryskyřice může propojit dva body jedinou spárou a ponechat sousední vrstvu nenasycenou. Plán kontroly by proto měl zohledňovat hloubku a hranice oblasti, nejen rastr viditelný na fasádě.

Velký příjem materiálu bez očekávaného postupu vyžaduje kontrolu dutin nebo úniků mimo stěnu. Nárůst tlaku bez příjmu materiálu může znamenat neprůchodnost nebo chybějící propojení. Podle zkoušky upravte úseky, dobu reakce a rozmístění bodů.

Utěsnění posuzujte společně se sousedními cestami vody

Dokumentujte oblasti s různým příjmem materiálu a provedené úpravy. Zkontrolujte napojení na vodorovnou bariéru, izolaci podlahy, rohy a prostupy. Vymizení průsaku na jednom líci může znamenat přesun cesty vody.

U těsnicí opravy naplánujte kontrolu v reprezentativních podmínkách vlhkosti a tlaku vody. U konstrukční opravy proveďte převzetí předepsané projektem; samotné množství aplikovaného materiálu nepotvrzuje požadované spolupůsobení stěny.
