ZNALOSTI · ZDIVO A CLONY

Vodorovná izolace: souvislost bariéry

Bariéra má omezit kapilární vzlínání po celé cestě zdivem. Její poloha a napojení jsou stejně důležité jako materiál vpravený do otvorů.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

Bariéra vytvořená nasycením: jedna nebo dvě řady

Ilustrace ukazují dvě alternativní uspořádání bariéry vytvářené nasycením zdiva. Druhá řada není automaticky další fází každé opravy. V obou variantách je třeba propojit dosah materiálu přes tloušťku stěny a zachovat návaznost na ostatní izolace.

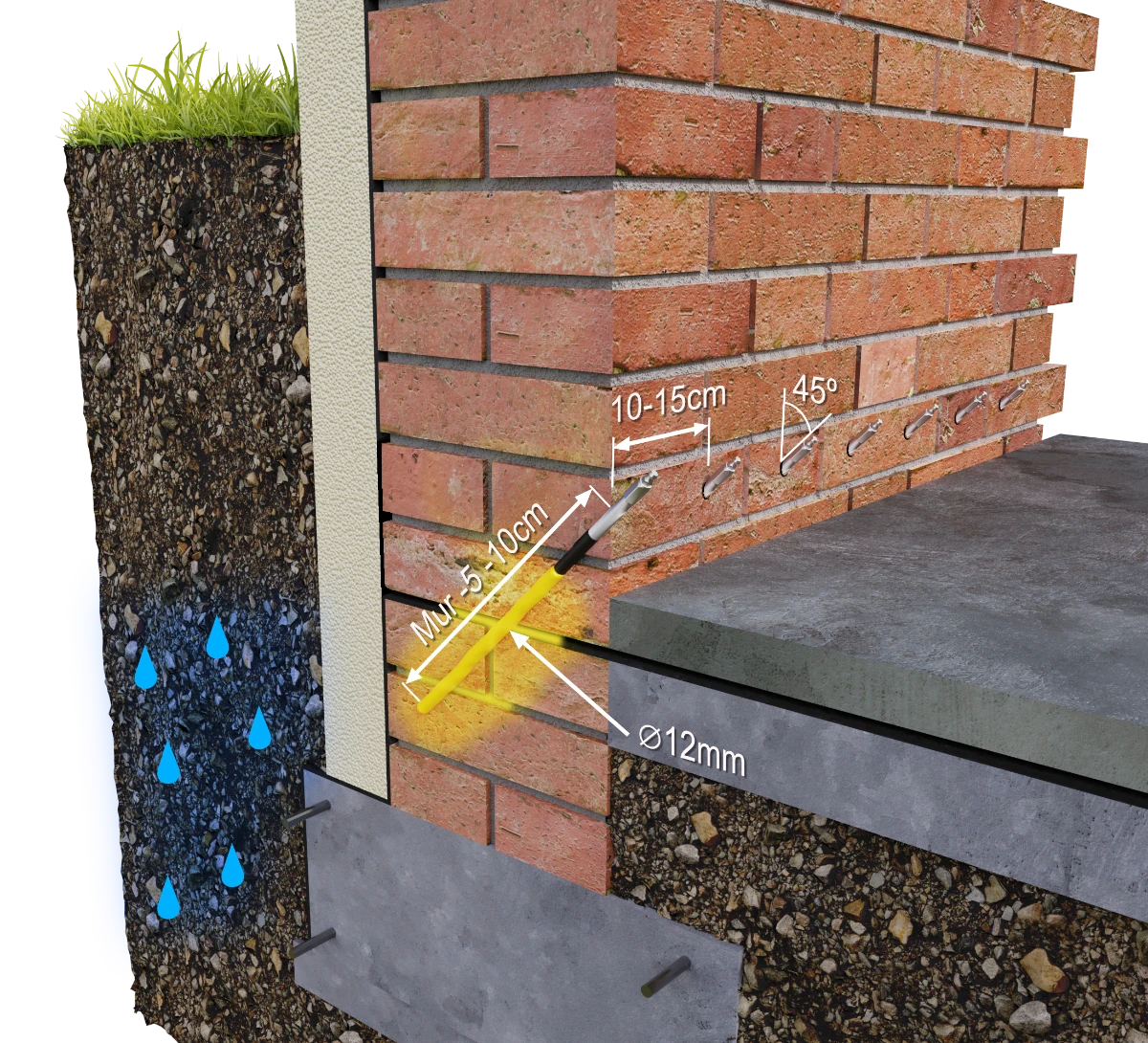

Jedna řada vrtů přivádí materiál do zvolené oblasti bariéry. Jde o nasycení skrz zdivo, odlišné od vodorovných otvorů pro krém ve spáře.

01 · Uspořádání bariéry vytvořené nasycením

Jednořadá varianta: určete úroveň bariéry

Nejprve potvrďte, že problém zahrnuje kapilární vzlínání, a určete úroveň bariéry vůči podlaze, terénu a ostatním izolacím. Žlutá oblast ukazuje zamýšlený dosah materiálu. Šikmé vrty mají dosáhnout oblasti v průřezu, nikoli pouze zanechat materiál u vstupu otvoru. Samotné provedení řady v dostupné úrovni nezaručuje, že voda bariéru neobejde.

Údaje 45°, 10–15 cm, Ø12 mm a „zdivo minus 5–10 cm“ se vztahují ke znázorněné variantě nasycení. Volbu hloubky a rozteče potvrďte na zkušebním úseku s ohledem na skutečnou skladbu stěny. Po přípravě otvorů a osazení pakrů aplikujte postupně podél řady; zaznamenávejte příjem materiálu a propojení, abyste zjistili dutiny a přerušení plánované oblasti. HydroGum a EasyInject lze zvažovat po individuálním výběru a zkoušce, která potvrdí rozvedení materiálu, dostupnost vody potřebné pro reakci a možnost omezení rozpínání. Nepovažujte je za automaticky zaměnitelné s jinou technologií nasycení.

  • Propojte bariéru s izolací podlahy a stěn.
  • Zkouškou ověřte skladbu zdiva a hloubku.
  • Zaznamenejte provedené body a místa vyžadující úpravu.
Technologická zkouška před injektáží →Samostatná technologie: krém ve spáře →HydroGum — podmíněný výběr →EasyInject — podmíněný výběr →

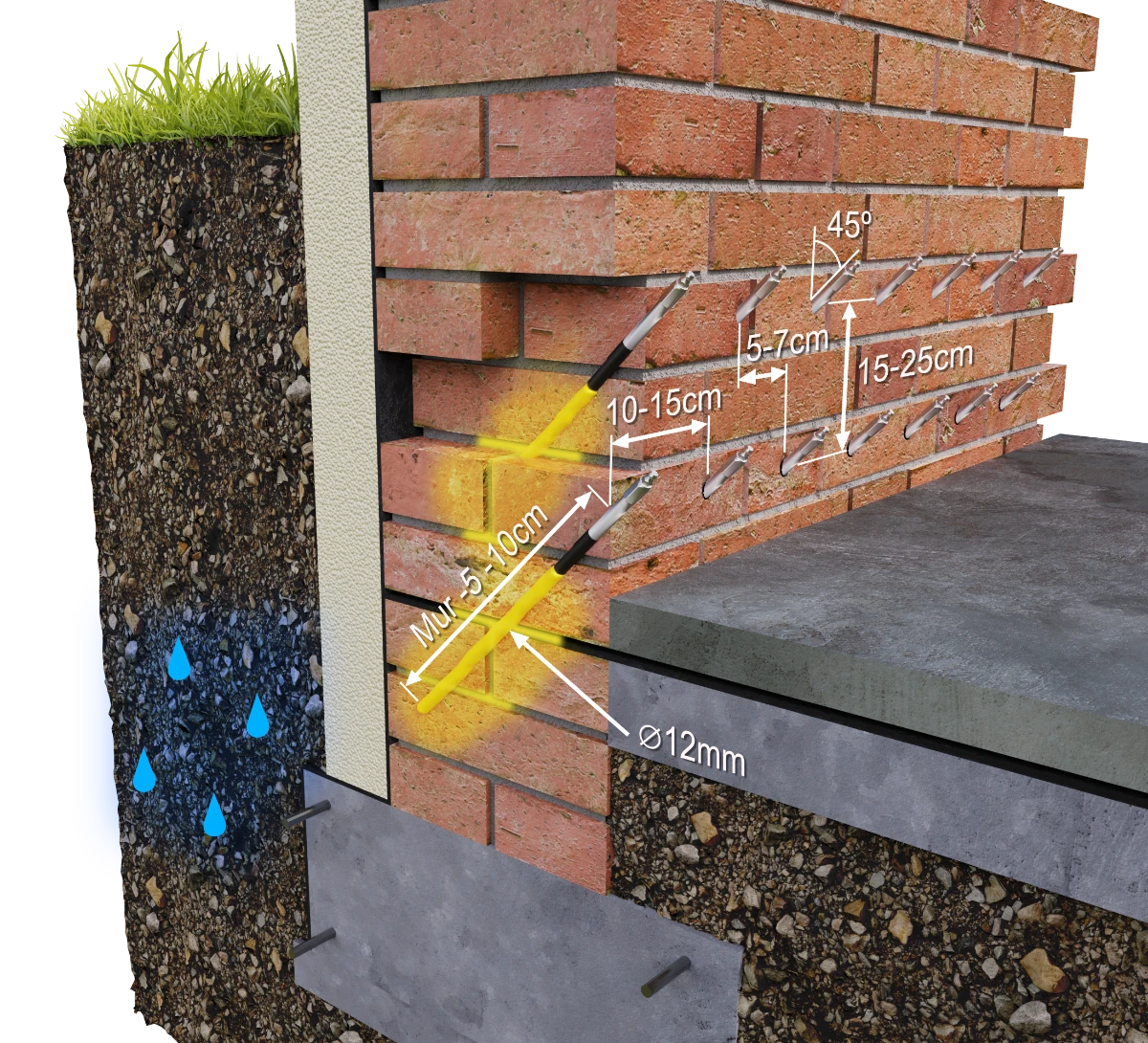

Dvě posunuté řady pokrývají širší oblast průřezu. Jejich dosah se musí propojit; počet otvorů sám nepotvrzuje souvislost bariéry.

02 · Uspořádání bariéry vytvořené nasycením

Dvouřadá varianta: propojte posunuté oblasti

Tato varianta se zvažuje pro zjištěnou geometrii a způsob přijímání materiálu zdivem. Na nákresu jsou řady vzdáleny 15–25 cm a vodorovný posun je označen jako 5–7 cm. Ostatní rozměry se vztahují ke stejné variantě šikmého nasycení. Nedokazují, že v každém podkladu vzniknou stejné žluté oblasti ani že dodatečná řada nahradí zkoušku.

V ověřeném uspořádání začněte dolní řadou, aplikujte podél ní a poté přejděte k horní. Kontrolujte propojení mezi body a místa, která materiál minul, zejména u rohů, změn tloušťky a příčných stěn. Po provedení bariéry posuďte souvislost celé linie a napojení; další vysychání zdiva vyžaduje vhodnou povrchovou úpravu a větrání.

  • Potvrďte potřebu druhé řady.
  • Ověřte propojení oblastí obou úrovní.
  • Zohledněte rohy a příčné stěny.
Prostorové nasycení celé stěny →Tlak a sledování →

Nejprve zdroj vlhkosti

Vlhkost u podlahy nestačí ke zjištění kapilárního vzlínání. Ověřte přítok zvenčí, rozvody, odvodnění, úroveň terénu a podmínky kondenzace. Zaznamenejte výšku zavlhnutí, výkvěty a stav omítky. Odstranění aktivního přítoku může být potřebné nezávisle na bariéře.

Vodorovná izolace omezuje kapilární transport. Nenahrazuje ochranu stěny před tlakovou vodou. Pokud stěna přiléhá k zemině, navrhněte její napojení na svislou izolaci a podlahu; jinak může voda opravovanou linii obejít.

Nakreslete souvislou linii v celém objektu

Určete úroveň bariéry vůči podlaze, terénu a stávajícím izolacím. Zohledněte rohy, příčné stěny, schody a místa změny tloušťky zdiva. Roh provedený pouze ze snadno přístupné strany může zanechat mezeru v oblasti nasycení.

Omítka, malta nebo podlahová vrstva mohou vytvořit propojení obcházející bariéru. Příprava detailu zahrnuje i tyto vrstvy. Bariéra neodstraní okamžitě vodu a soli již přítomné nad ní.

Krém a nasycení jsou odlišné způsoby aplikace

Injektážní krém se vpravuje do připravených otvorů, obvykle vodorovně ve spáře, které se vyplňují ode dna. U technologie nasycení má volba otvorů a materiálu pokrýt požadovanou oblast zdiva. Jednořadé nebo dvouřadé schéma ukazuje takové prostorové uspořádání; jeho šikmé vrty se nemají automaticky přenášet do aplikace krému.

Zjistěte nasákavost a uspořádání spár, dutiny a vrstvy zdiva. Tyto informace rozhodují, zda zvolená metoda může vytvořit souvislou bariéru. Dodatečná řada otvorů sama nenapraví chybně prozkoumaný průřez.

Zkouška ověřuje zdivo a cestu aplikace

Na reprezentativním úseku potvrďte hloubku otvorů, průchodnost a způsob přijímání materiálu. Pokud zasáhnete dutinu, nepředpokládejte, že velká spotřeba znamená lepší bariéru. Zjistěte, kam materiál směřuje a zda je třeba dutou oblast připravit.

Při nasycení zaznamenávejte proudění a propojení; u krému kontrolujte vyplnění celé délky otvoru. U obou metod označte dokončené body a místa vyžadující úpravu, zejména u rohů a příčných stěn.

Převzetí bariéry a vysychání zdiva

Při převzetí zaznamenejte souvislost průběhu, skutečné otvory, spotřebu a provedená napojení na ostatní izolace. Další sledování vlhkosti by se mělo týkat srovnatelných míst a podmínek. Vlhká omítka bezprostředně po zásahu nerozhoduje o neúčinnosti bariéry.

Zvolte postup ošetření zasolených omítek a povrchovou úpravu umožňující vysychání. Zajistěte podmínky pro větrání. Doba vysychání závisí na průřezu, počáteční vlhkosti a okolí; neslibujte jedno datum pro každé zdivo.
