ZNANJE · ZIDOVI I BARIJERE

Horizontalna izolacija: kontinuitet barijere

Barijera treba ograničiti kapilarno podizanje vlage na cijelom putu kroz zid. Njezin položaj i spojevi jednako su važni kao materijal unesen u rupe.

IstraživanjePut i varijanteOdabir i sljedeći korak

PRATITE TEHNOLOGIJU

Barijera zasićivanjem: jedan red ili dva reda

Ilustracije prikazuju dva alternativna rasporeda barijere izvedene zasićivanjem zida. Drugi red nije automatski sljedeća faza svakog popravka. U obje varijante područja dosega materijala moraju se spojiti kroz debljinu zida i održati kontinuitet s ostalim izolacijama.

Jedan red bušotina dovodi materijal u odabranu zonu barijere. To je sustav zasićivanja kroz zid, različit od horizontalnih rupa za kremu u sljubnici.

01 · Raspored barijere zasićivanjem

Jednoredna varijanta: odredite razinu barijere

Najprije potvrdite da problem uključuje kapilarno podizanje vlage i odredite razinu barijere u odnosu na pod, teren i druge izolacije. Žuto područje pokazuje planirani doseg materijala. Kose bušotine trebaju dosegnuti zonu u presjeku, a ne samo ostaviti materijal uz ulaz u rupu. Samo izvođenje reda na dostupnoj razini ne jamči da voda neće zaobići barijeru.

Oznake 45°, 10–15 cm, Ø12 mm i „zid minus 5–10 cm” odnose se na prikazanu varijantu zasićivanja. Odabir dubine i razmaka potvrdite na probnoj dionici, uzimajući u obzir stvarnu građu zida. Nakon pripreme rupa i ugradnje pakera ubrizgavajte redom duž reda; bilježite potrošnju i povezanost kako biste otkrili šupljine i prekide u planiranoj zoni. HydroGum i EasyInject mogu se razmotriti nakon pojedinačnog odabira i probe koja potvrđuje raspodjelu materijala, dostupnost vode potrebne za reakciju i mogućnost ograničavanja ekspanzije. Nemojte ih smatrati automatski zamjenjivima s drugom tehnologijom zasićivanja.

  • Povežite barijeru s izolacijom poda i zidova.
  • Provjerite građu zida i dubinu probom.
  • Zabilježite izvedene točke i mjesta koja zahtijevaju korekciju.
Tehnološka proba prije injektiranja →Zasebna tehnologija: krema u sljubnici →HydroGum — uvjetni odabir →EasyInject — uvjetni odabir →

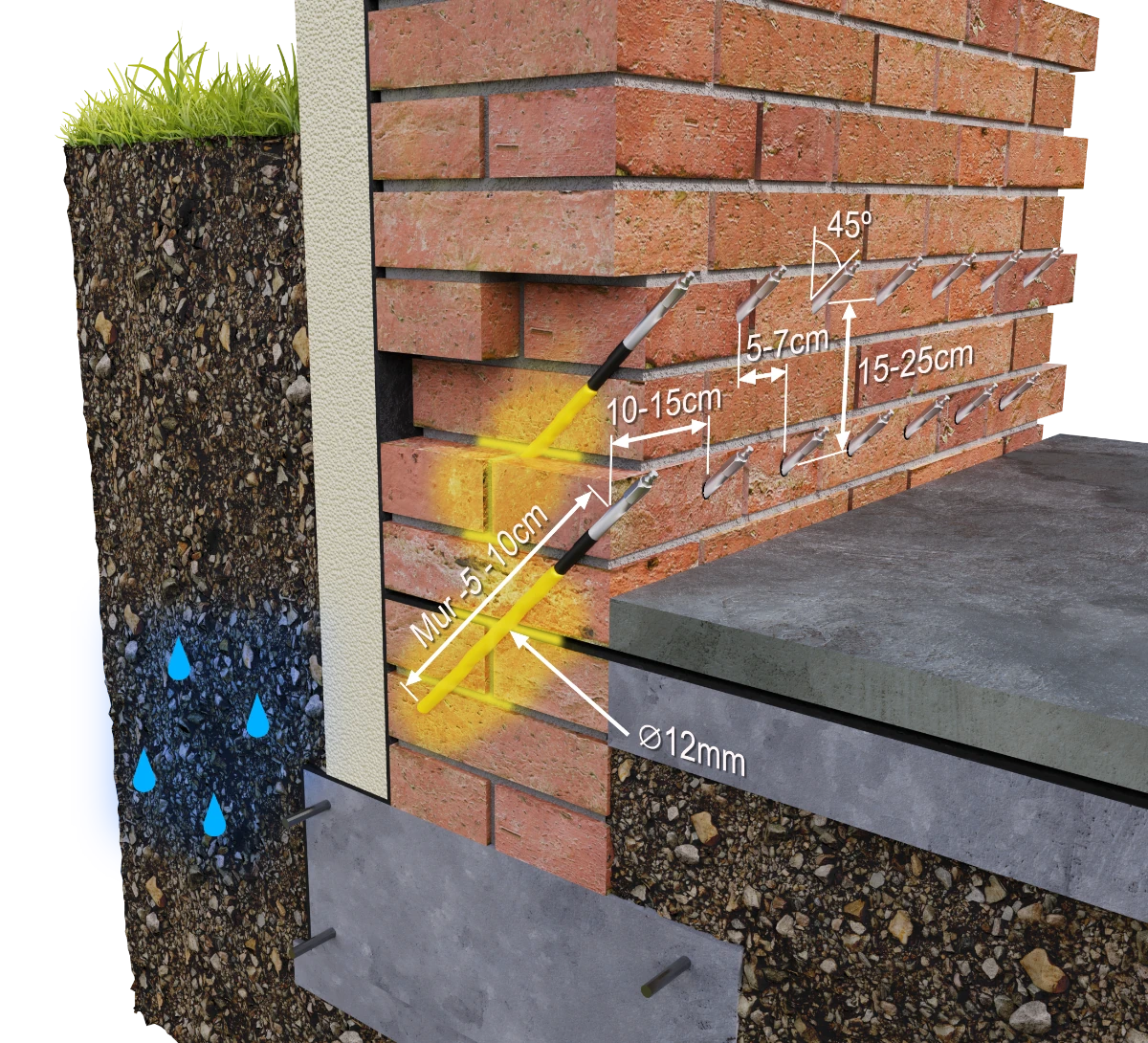

Dva pomaknuta reda obuhvaćaju širu zonu presjeka. Njihova se područja dosega moraju spojiti; sam broj rupa ne potvrđuje kontinuitet barijere.

02 · Raspored barijere zasićivanjem

Dvoredna varijanta: povežite pomaknute zone

Ova se varijanta razmatra za ispitanu geometriju i način prihvata materijala u zidu. Na crtežu su redovi udaljeni 15–25 cm, a horizontalni je pomak označen kao 5–7 cm. Ostale se dimenzije odnose na istu varijantu kosog zasićivanja. One ne dokazuju da će u svakoj podlozi nastati jednake žute zone niti da dodatni red zamjenjuje probu.

U potvrđenom rasporedu počnite od donjeg reda, ubrizgavajte duž njega pa prijeđite na gornji. Kontrolirajte povezanost točaka i mjesta koja materijal nije dosegnuo, osobito u kutovima, pri promjeni debljine i na poprečnim zidovima. Nakon izvedbe barijere procijenite kontinuitet cijele linije i spojeva; daljnje sušenje zida zahtijeva prikladnu završnu obradu i ventilaciju.

  • Potvrdite potrebu za drugim redom.
  • Provjerite spoj zona obiju razina.
  • Uzmite u obzir kutove i poprečne zidove.
Prostorno zasićivanje cijelog zida →Tlak i praćenje →

Najprije izvor vlage

Vlažnost uz pod nije dovoljna za utvrđivanje kapilarnog podizanja vlage. Provjerite dotok izvana, instalacije, odvodnju, razinu terena i uvjete kondenzacije. Zabilježite visinu vlaženja, iscvjetavanje soli i stanje žbuke. Uklanjanje aktivnog dotoka može biti potrebno neovisno o barijeri.

Horizontalna izolacija ograničava kapilarni transport. Ne zamjenjuje zaštitu zida od vode pod tlakom. Ako zid dodiruje tlo, projektirajte njegov spoj s vertikalnom izolacijom i podom; inače voda može zaobići popravljenu liniju.

Nacrtajte neprekinutu liniju kroz cijeli objekt

Odredite razinu barijere u odnosu na pod, teren i postojeće izolacije. Uzmite u obzir kutove, poprečne zidove, stepenice i mjesta promjene debljine zida. Kut obrađen samo s pristupačne strane može ostaviti prekid u zoni zasićenja.

Žbuka, mort ili sloj poda mogu stvoriti vezu koja zaobilazi barijeru. Priprema detalja obuhvaća i te slojeve. Barijera ne uklanja trenutačno vodu i soli koje se već nalaze iznad nje.

Krema i zasićivanje različiti su načini unošenja

Injekcijska krema unosi se u pripremljene rupe, obično horizontalno u sljubnici, ispunjavajući ih od dna. Kod tehnologije zasićivanja odabir rupa i materijala treba obuhvatiti potrebnu zonu zida. Jednoredna ili dvoredna shema prikazuje takav prostorni raspored; njezine kose bušotine ne treba automatski prenijeti na primjenu kreme.

Ispitajte upojnost i raspored sljubnica, šupljine i slojeve zida. Ti podaci određuju može li odabrana metoda stvoriti kontinuitet. Dodatni red rupa sam po sebi ne ispravlja loše ispitan presjek.

Proba provjerava zid i put unošenja

Na reprezentativnoj dionici potvrdite dubinu rupa, prohodnost i način prihvata materijala. Ako naiđete na šupljinu, nemojte pretpostaviti da velika potrošnja znači bolju barijeru. Utvrdite kamo materijal odlazi i je li potrebna priprema prazne zone.

Pri zasićivanju bilježite protok i povezanost; kod kreme kontrolirajte ispunjenost cijele duljine rupe. U obje metode označite izvedene točke i mjesta koja zahtijevaju korekciju, osobito u kutovima i na poprečnim zidovima.

Primopredaja barijere i sušenje zida

Pri primopredaji zabilježite kontinuitet trase, stvarne rupe, potrošnju i izvedene spojeve s ostalim izolacijama. Daljnje praćenje vlažnosti treba se odnositi na usporediva mjesta i uvjete. Vlažna žbuka neposredno nakon zahvata nije dokaz neučinkovitosti barijere.

Odaberite postupanje sa zasoljenom žbukom i završnu obradu koja omogućuje sušenje. Osigurajte uvjete ventilacije. Vrijeme sušenja ovisi o presjeku, početnoj vlažnosti i okolini; nemojte obećavati jedan datum za svaki zid.
