Zavjesno injektiranje: barijera iza konstrukcije

Zavjesa treba povezati brtvene zone sa strane tla. Uspjeh određuju mjesto dovoda, stvarni put materijala i kontinuitet na granicama sanacije.

Istraživanje Put i varijante Odabir i sljedeći korak

PRATITE TEHNOLOGIJU

Zavjesa: od pristupa kroz pregradu do neprekinute barijere

Slijed vodi od cijelog presjeka preko izvedbe i pripreme rupa do kontroliranog dovoda. Zavjesa treba nastati iza konstrukcije u zoni tla. Vidljiva mreža pakera i potrošnja sami ne dokazuju kontinuitet.

Presjek opečnog i kamenog zida te betona povezanih s pločom; plava barijera prolazi sa strane tla. — Ciljna zona nalazi se izvan pregrade, i uz spoj zida s pločom.

01 · Presjek

Pogledajte ciljnu barijeru iza zida i ploče

Bušotine prolaze kroz konstrukciju i dovode materijal u kontaktnu zonu s tlom. Plavi pojas prikazuje cilj: povezivanje brtvljenja iza zida i ispod ploče. Kutovi, prodori i rubovi zahtijevaju jednaku pažnju kao sredina sanirane površine.

AcrylGel se odabire prema varijanti mješavine i vlažnosti. HydroGum je moguća zavjesna opcija nakon pojedinačnog odabira i probe: treba potvrditi raspodjelu, dostupnost vode za reakciju i ograničenje ekspanzije pjenaste ispune. Oba materijala zahtijevaju vlastitu tehnologiju.

Označite granice barijere na presjeku.
Istražite moguće putove zaobilaženja zavjese.

Varijante AcrylGel →HydroGum →Zasićivanje strukture zida →

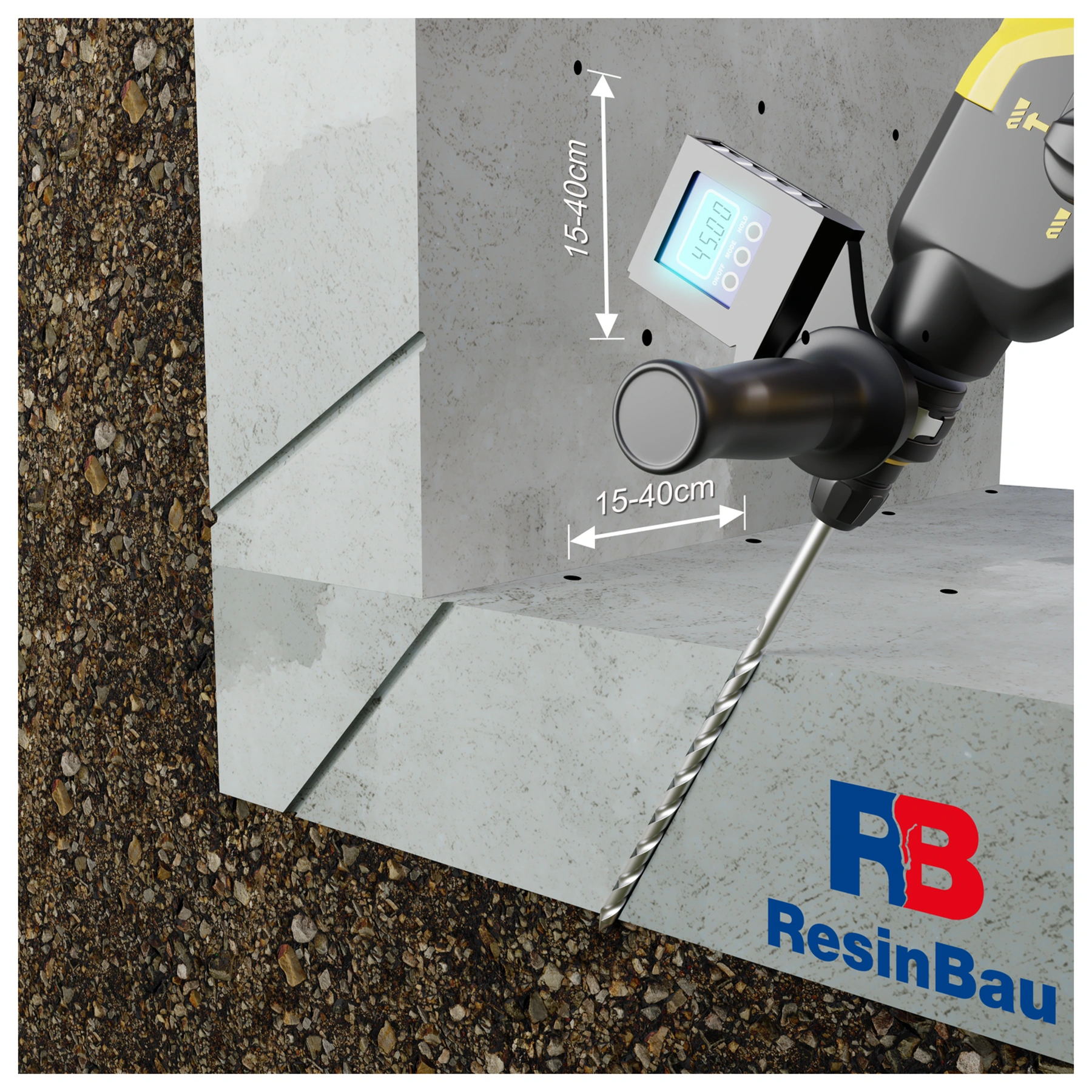

Bušotine u zidu i ploči vode do tla s druge strane pregrade. — Mjesto djelovanja određuje izlaz rupe, ne samo ulazna točka.

02 · Priprema

Izvedite put dovoda do zone iza konstrukcije

Rupa treba dovesti materijal iza pregrade. Iskolčite je prema stvarnoj debljini i rasporedu konstrukcije, uključujući armaturu, instalacije i smjer pristupa zoni tla.

Vrijednosti 15–40 cm na ilustraciji odnose se na shematsku mrežu. Razmak zahtijeva probu u danoj podlozi. Rupa koja završava unutar zida može zasićivati strukturu, što ne potvrđuje zavjesu izvana.

Potvrdite put i dubinu rupe.
Odvojite mjesto dovoda od položaja pakera.

Proba mreže i tehnologije →

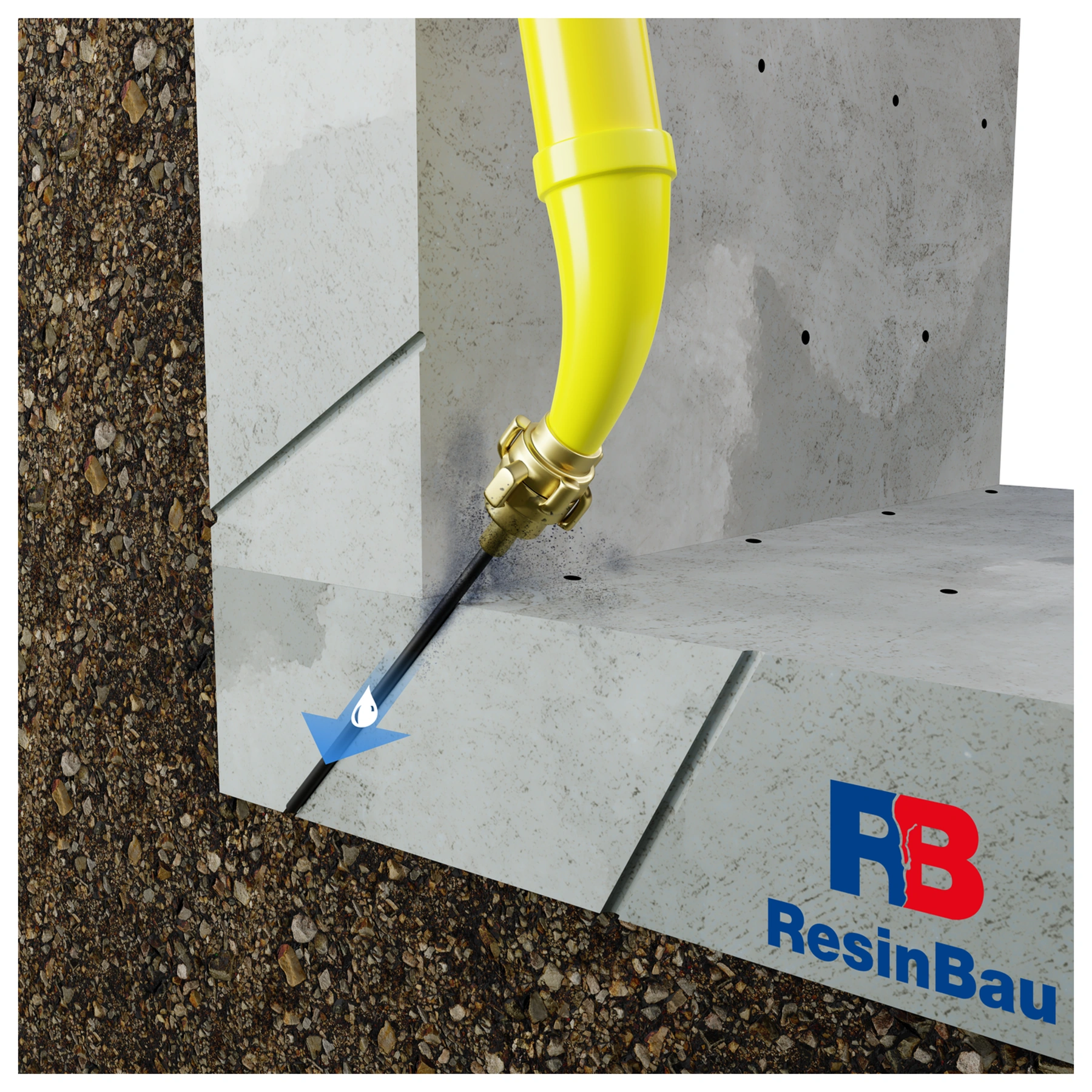

Ispiranje rupe vodom; plava strelica vodi prema vanjskom izlazu. — Plava strelica na ovom prikazu označava vodu za pripremu rupe.

03 · Priprema

Očistite rupe i provjerite put protoka

Uklonite ostatke bušenja iz puta dovoda. Ispiranje vodom priprema rupu prije stvarnog injektiranja. Način i intenzitet prilagodite stanju konstrukcije i podloge.

Provjerite prohodnost i pratite gdje se pojavljuje voda. Neplanirani odljevi mogu pokazivati vezu sa šupljinom ili drugim prostorom. Priprema rupe nije proba nepropusnosti gotove zavjese ni potvrda dosega budućeg injektata.

Osigurajte kontrolirani prihvat istjecanja.
Zapišite otkrivene putove povezanosti.

Istraživanje podloge i mogućeg odljeva →

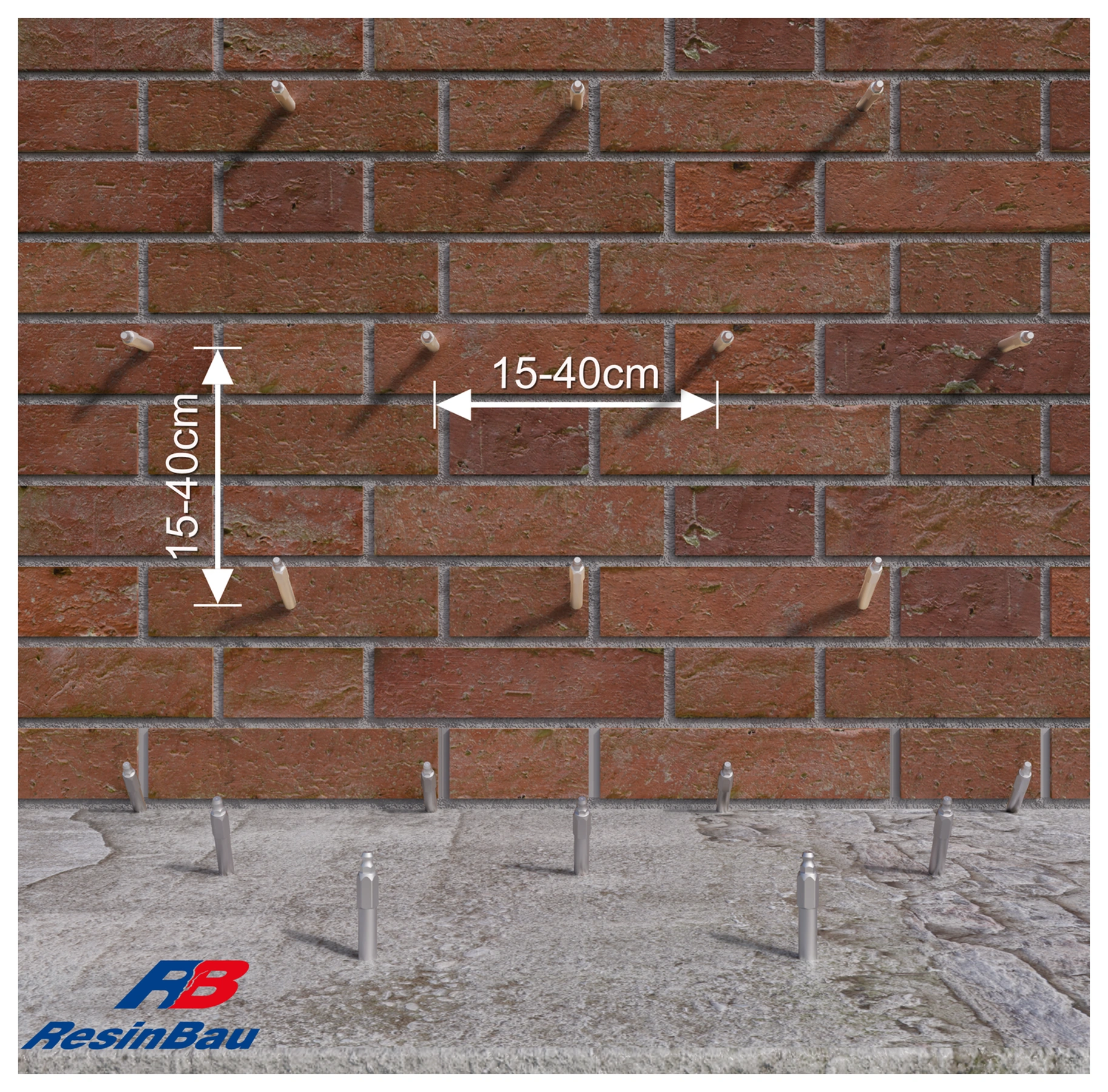

Pogled na pakere sa strane zida od opeke i nastavak točaka na ploči. — Varijanta opeke prikazuje pristupne točke; zona zavjese nalazi se iza zida.

04 · Varijanta podloge

Varijanta podloge: mreža na zidu od opeke

Planirajte dovodne i promatračke točke prema stvarnom zidu i spoju s pločom. Ugradnja pakera mora biti stabilna, a dovod dosezati vanjsku zonu. Sam prihvat materijala u opeci ili sljubnicama ne potvrđuje zavjesu.

Razmak 15–40 cm je primjer. Odaberite ga na probnoj sekciji provjeravajući utjecaj tla, šupljina i mogućih odljeva. Ovaj i sljedeći prikaz betona alternativne su podloge, ne dvije faze iste sanacije.

Provjerite stanje zida i stabilnost ugradnje.
Potvrdite povezanost u zoni iza zida.

Tehnološka proba →

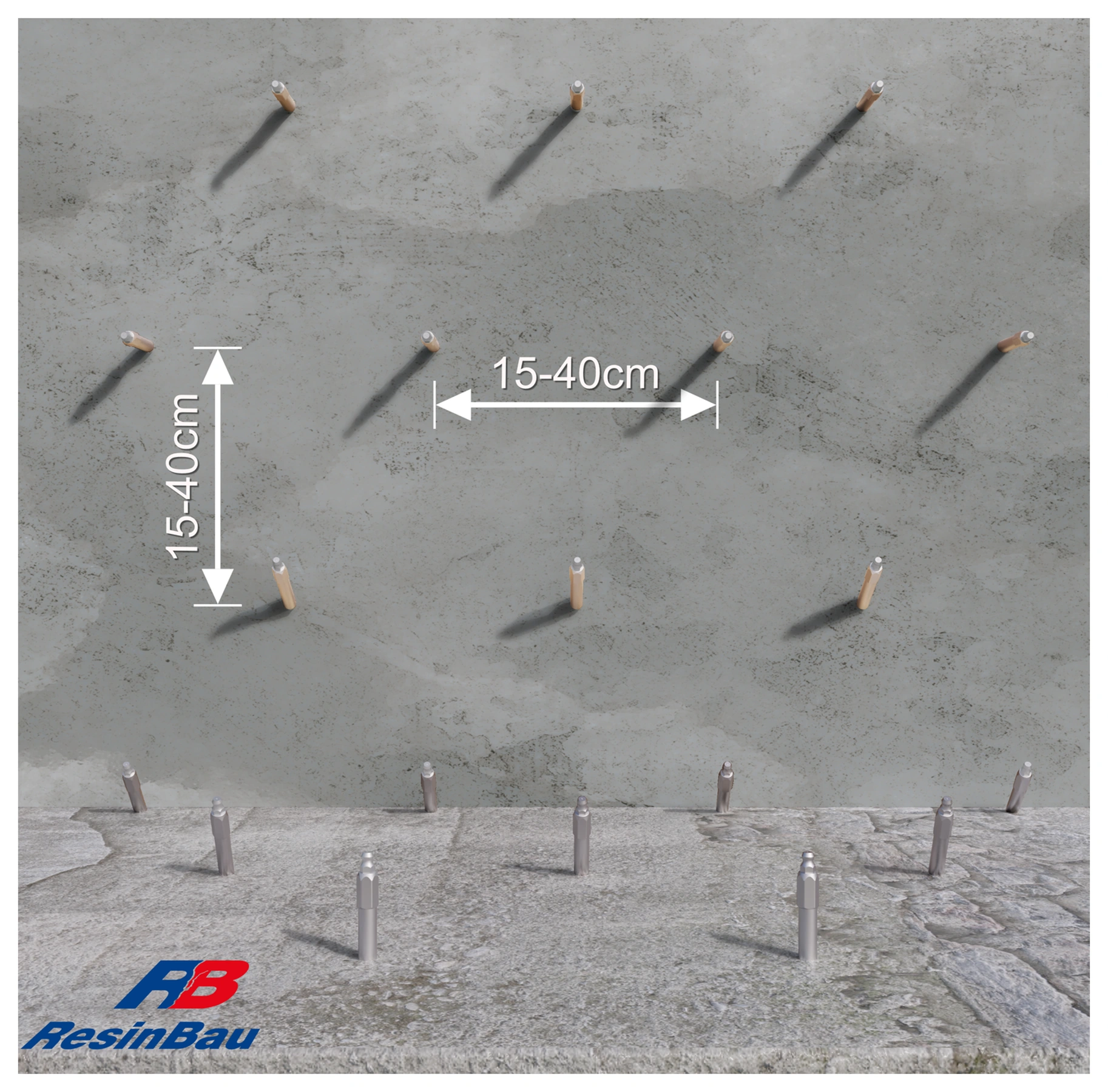

Pogled na pakere sa strane betonskog zida i ploče, sa shematskim razmakom točaka. — Betonska varijanta zahtijeva istraživanje konstrukcije i kontinuiteta pristupa uz zid i ploču.

05 · Varijanta podloge

Varijanta podloge: mreža na betonu

U betonu planirajte točke uz armaturu, instalacije i stvarnu debljinu elementa. Obuhvatite i spoj zida s pločom kako barijera ne bi završila prije kuta.

Razmak 15–40 cm pripada prikazanoj varijanti. Doseg iza betona ovisi o tlu i putu materijala pa se mreža provjerava probom. Ovo je alternativa opečnom zidu, ne dodatna faza nakon njegova injektiranja.

Uzmite u obzir armaturu i instalacije.
Provjerite spoj okomitog i vodoravnog dijela.

Proba mreže →

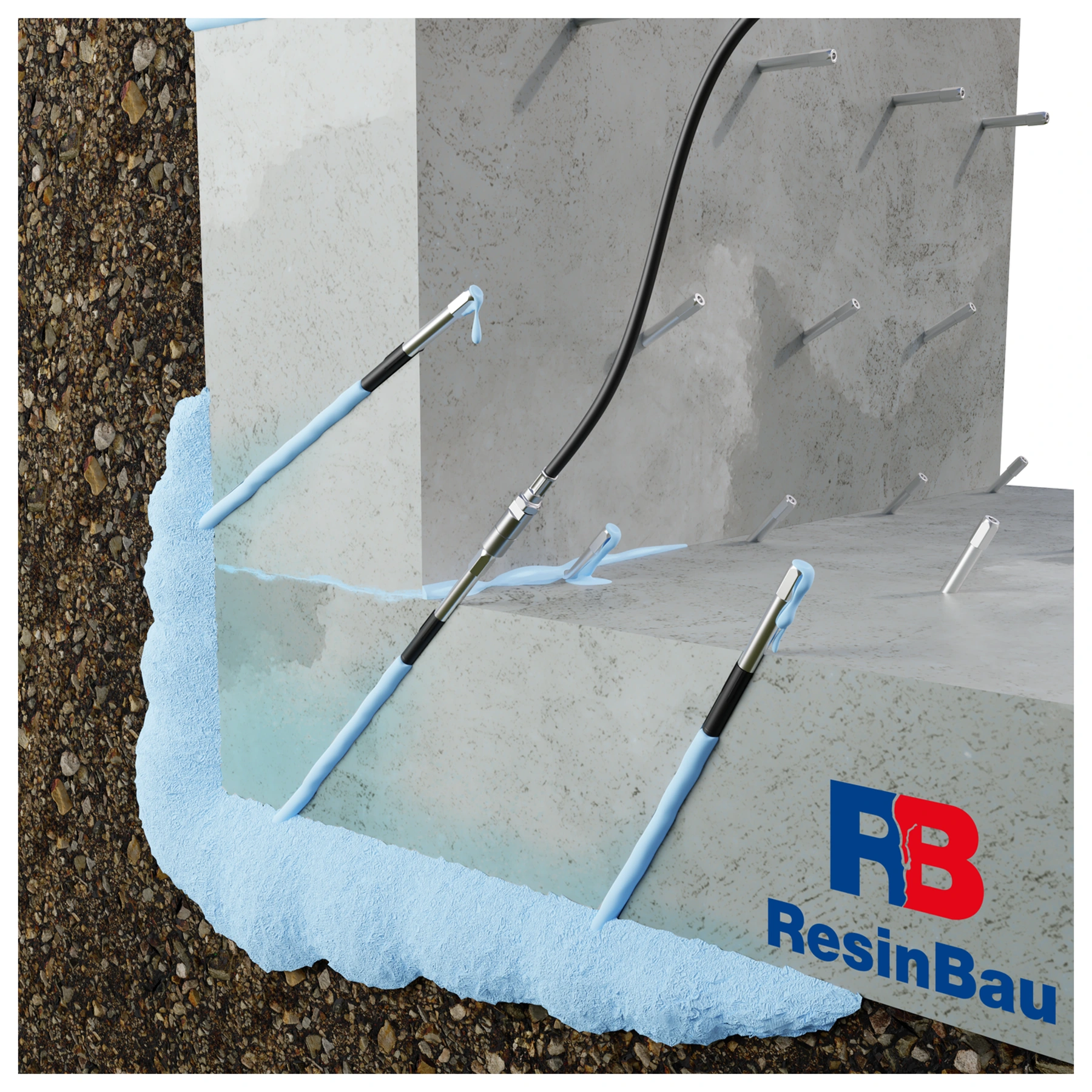

Dovod u paker, plava zona sa strane tla i istjecanje materijala u susjednim otvorenim točkama. — Promatranje povezanosti omogućuje usporedbu dovodne točke i stvarnog puta materijala.

06 · Dovod

Dovodite materijal i pratite prolaze

Na prikazu plavo već označava brtveni materijal, ne vodu za ispiranje. Dovod u odabranu točku i promatranje susjednih rupa prate širenje injektata. Povežite opažanja s potrošnjom, vremenom i tlakom.

Pri nekontroliranom odljevu, nagloj promjeni potrošnje ili porastu tlaka bez protoka zaustavite dovod i utvrdite uzrok. Vrijeme reakcije treba omogućiti spajanje zona, ali ne gubitak izvan plana. Proba utvrđuje tu ravnotežu u stvarnoj podlozi.

Bilježite redoslijed i mjesta prolaza.
Provjeravajte drenaže i druge putove gubitka.

Upravljanje procesom zavjese →Čišćenje nakon odabranog injektata →

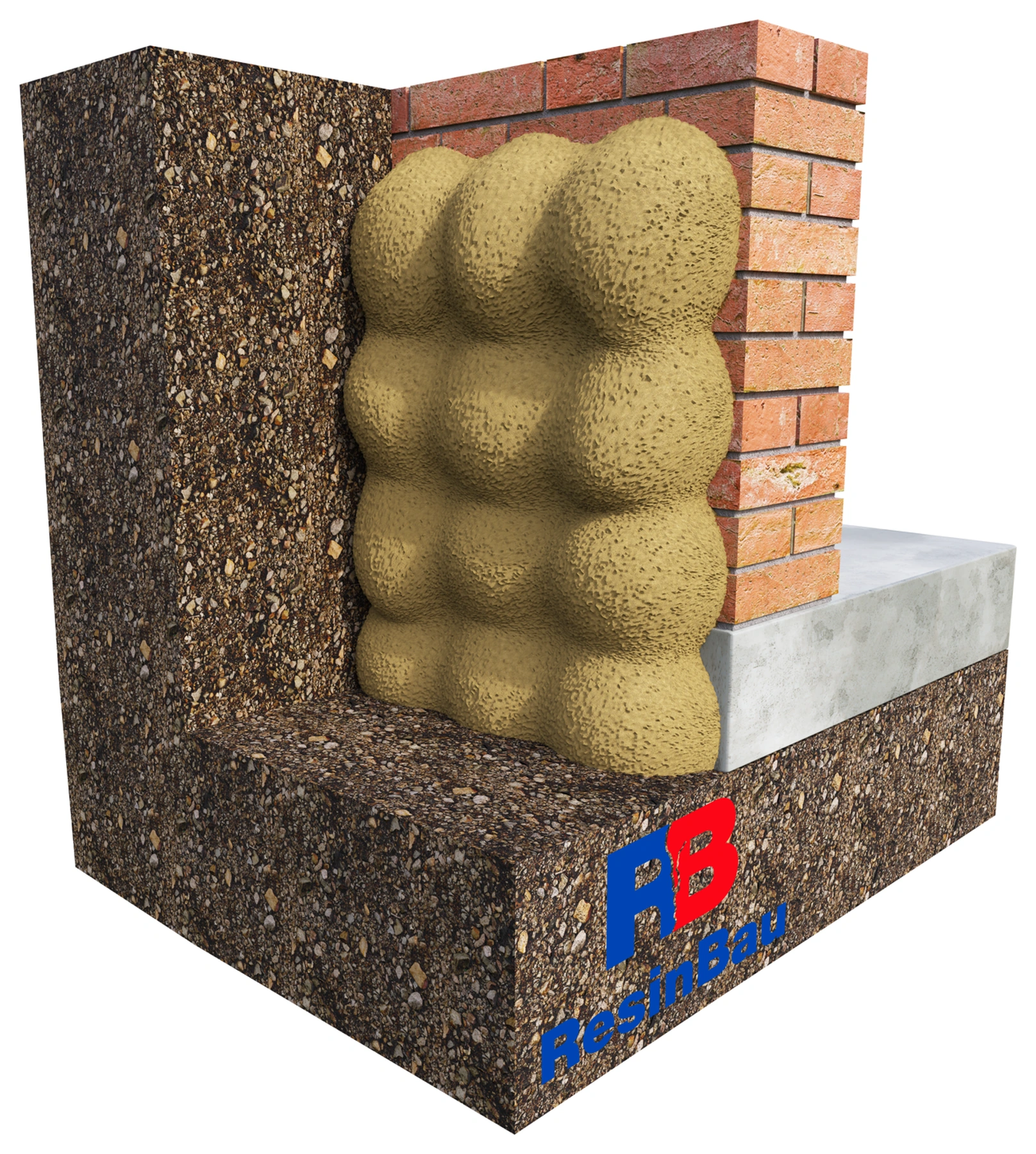

Pogled sa strane tla s preklopljenim žutim zonama materijala iza zida. — Tijela prikazuju namjeravani kontinuitet zona, ne zajamčen oblik materijala u tlu.

07 · Kontrola

Provjerite povezivanje dosega i granice zavjese

Svaka točka treba sudjelovati u stvaranju neprekinute barijere. Preklopljena tijela objašnjavaju potrebu povezivanja dosega. Stvarni oblik ovisi o tlu, šupljinama, vodi i dovodu; boja ne označava konkretan proizvod.

Prihvat obuhvaća cijelo područje, kutove, spoj s pločom i susjednim izolacijama. Ako se curenje pomakne, provjerite zaobilaženje barijere. Dokumentirajte dopune i procjenjujte nepropusnost u uvjetima reprezentativnima za uporabu; sama potrošnja ne potvrđuje kontinuitet.

Provjerite granice i spojeve barijere.
Odvojite bilancu materijala od dokaza nepropusnosti.

Prihvat zavjese →Tlo: drugi ciljevi injektiranja →

Gdje treba nastati barijera?

Injekcijska zavjesa nastaje izvan zida ili ploče, najčešće u dodiru konstrukcije i tla. Dovod ide kroz pregradu s dostupne strane. Rješenje se može razmotriti kada je obnova vanjske izolacije otežana, a istraživanje omogućuje kontrolirano brtvljenje.

To je drugi cilj nego zasićivanje strukture zida. Ako materijal ostaje u porama i sljubnicama, to još ne znači barijeru iza zida. Odredite ciljnu zonu na presjeku prije odabira duljina rupa i volumena materijala.

Tlo nije ravnomjeran kalup

Istražite vrstu i raspored tla, šupljine uz konstrukciju, razinu vode i mogući odljev. Zasip, zazor uz zid i kohezivno tlo mogu potpuno drukčije prihvaćati materijal. U drenaži ili otvorenoj šupljini može otići daleko izvan plana.

Označite granice zavjese: spoj zida i ploče, kutove, prodore i susjedne izolacije. Barijera koja završava prije detalja omogućuje zaobilaženje. Opseg sanacije treba slijediti put dotoka, ne samo površinu mokre mrlje.

Mreža se određuje probom

Odaberite dio s reprezentativnom podlogom i važnim rubnim detaljem. Rupe trebaju dosegnuti zonu iza konstrukcije uz armaturu, instalacije i stvarni presjek. Očistite dovodni put, ugradite pakere i pripremite kontrolirani prihvat istjecanja.

Tijekom probe usporedite količinu, vrijeme dovoda, prolaze i ponašanje vode. Provjerite pojavljuje li se materijal u drenaži ili drugim neplaniranim mjestima. Prema tome doradite razmak, redoslijed, reakciju i veličinu sekcije.

Dva različita razloga za promjenu tehnologije

Gel otječe prije vezanja

Moguć je otvoren put gubitka ili predugo vrijeme reakcije za protok. Istražite put, ograničite ga ili odaberite početnu fazu. Brža reakcija bez istraživanja može zatvoriti samo najbližu točku.

Materijal ne povezuje zone

Provjerite izlaz rupe, prohodnost, geometriju i tlo. Možda je potrebna druga mreža ili tehnologija. Ne pretpostavljajte da veći tlak stvara ravnomjernu zavjesu u svakoj podlozi.

Potrošnja je znatno veća nego u probi

Tražite promjenu tla, kavernu ili vezu s udaljenim prostorom. Prestanite ekstrapolirati izvornu potrošnju i ponovno odredite granice sekcije.

Curenje nestaje, ali se pojavljuje pokraj

Voda je možda našla novi put. Procijenite kontinuitet i spojeve barijere prije proglašenja sanacije završenom.

Varijanta gela bira se prema okolišu

AcrylGel se može pripremiti s polimerom ili vodom u mješavini B. To nisu nazivi iste recepture. Za zavjesu odabir uključuje vlažnost, zadržavanje vode u gelu, očekivano pomicanje i rizik ispiranja. Varijanta s vodom opisana je za zavjese u materijalima ResinBau; odabir treba slijediti istraživanje zone.

Pri snažnom dotoku ili velikim šupljinama može se razmotriti faza ograničenja gubitka, zatim glavni materijal. Pjenjenje na slobodi ne govori koliko proizvoda ostaje u tlu ni nastaje li kontinuirana barijera.

Potrošnja je rezultat procesa, ne dokaz kontinuiteta

Bilancu probnog dijela utvrdite zasebno za različite podloge. Zadržite jedinicu, varijantu i koncentraciju; kilogrami proizvoda, litre gotove mješavine i volumen zone u tlu nisu zamjenjivi. Orijentacijska količina po četvornom metru ne zamjenjuje probu.

Dokumentirajte točke, prolaze, stanke i korekcije. Prihvat obuhvaća cijelu zonu i rubove; kontrola treba odgovarati reprezentativnim vodenim uvjetima. Promjena razine vode može aktivirati put koji tijekom radova nije bio aktivan.
