Aizkarveida injicēšana: barjera aiz konstrukcijas

Aizkaram jāsavieno blīvēšanas zonas grunts pusē. Izdošanos nosaka padeves vieta, faktiskais materiāla ceļš un nepārtrauktība pie remonta robežām.

Izpēte Norise un varianti Izvēle un nākamais solis

IZSEKOJIET TEHNOLOĢIJAI

Aizkars: no piekļuves caur konstrukciju līdz nepārtrauktai barjerai

Secība ved no visa šķērsgriezuma caur urbumu izveidi un sagatavošanu līdz kontrolētai padevei. Aizkaram jāveidojas aiz konstrukcijas grunts zonā. Redzamais pakeru tīkls un materiāla patēriņš paši par sevi nepierāda tā nepārtrauktību.

Ar plātni savienota ķieģeļu mūra, akmens mūra un betona šķērsgriezums; zilā barjera iet grunts pusē. — Mērķa zona atrodas ārpus konstrukcijas, arī sienas un plātnes savienojumā.

01 · Šķērsgriezums

Apskatiet mērķa barjeru aiz sienas un plātnes

Urbumi šķērso konstrukciju un novada materiālu saskares zonā ar grunti. Zilā josla parāda mērķi: savienot blīvējumu aiz sienas un zem plātnes. Stūriem, caurvadiem un malām vajadzīga tāda pati uzmanība kā remontējamās virsmas vidum.

AcrylGel izvēlas, ņemot vērā maisījuma variantu un mitrumu. HydroGum ir iespējams aizkara variants pēc individuālas izvēles un izmēģinājuma: jāapstiprina izkliede, ūdens piekļuve reakcijai un putotā aizpildījuma izplešanās ierobežošana. Abiem materiāliem vajadzīga tiem atbilstoša tehnoloģija.

Norādiet barjeras robežas šķērsgriezumā.
Izpētiet iespējamos aizkara apiešanas ceļus.

AcrylGel varianti →HydroGum →Sienas struktūras piesūcināšana →

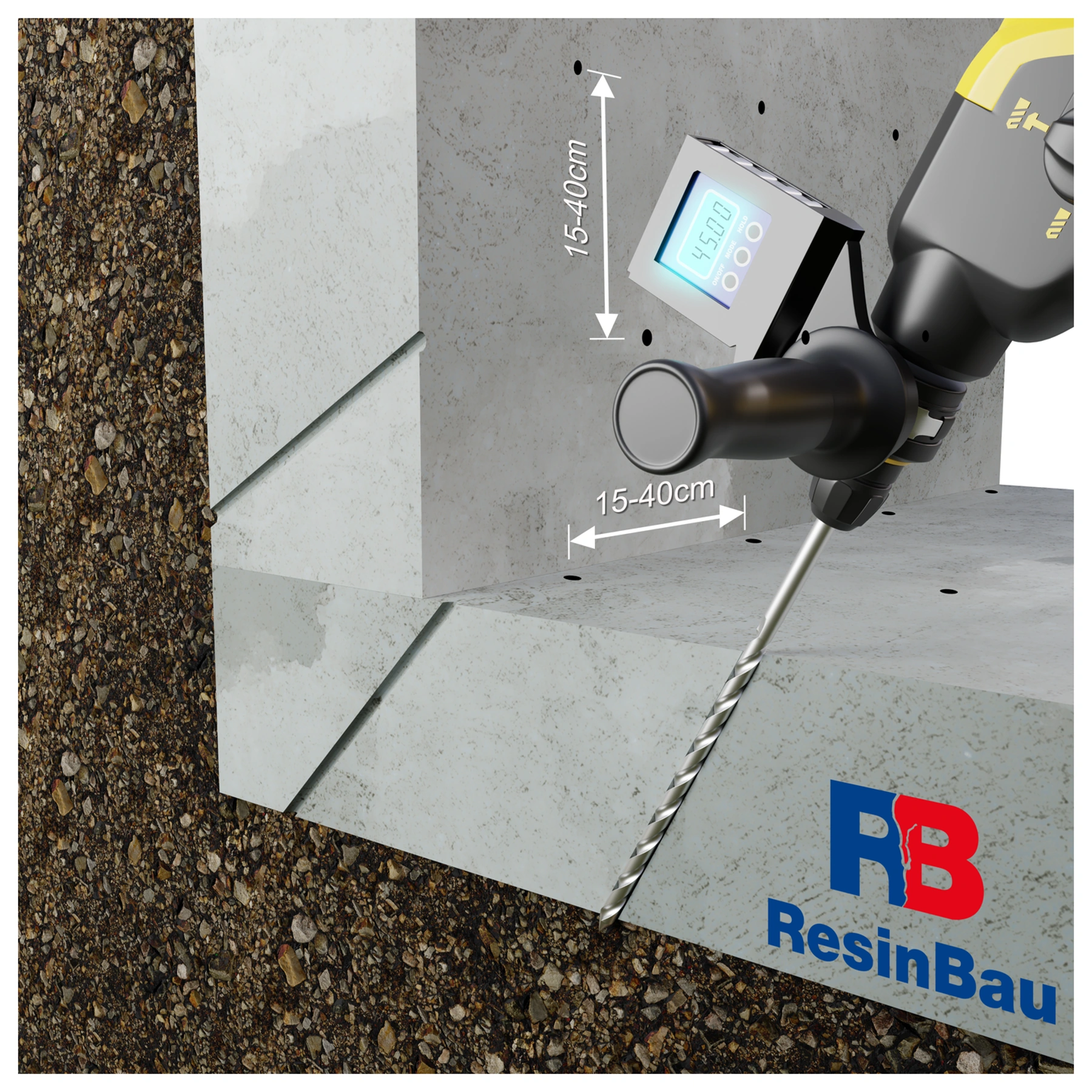

Urbumi sienā un plātnē, kas ved uz grunti konstrukcijas otrā pusē. — Iedarbības vietu nosaka urbuma izeja, nevis tikai ieejas punkts.

02 · Sagatavošana

Izveidojiet padeves ceļu zonai aiz konstrukcijas

Urbumam jānovada materiāls aiz konstrukcijas. Iezīmējiet to, pamatojoties uz faktisko biezumu un konstrukcijas izkārtojumu, ņemot vērā stiegrojumu, komunikācijas un piekļuves virzienu grunts zonai.

Ilustrācijā redzamās 15–40 cm vērtības attiecas uz ilustratīvo tīklu. Soļa izvēlei vajadzīgs izmēģinājums konkrētajā pamatnē. Urbums, kas beidzas sienas iekšienē, var piesūcināt tās struktūru, kas neapstiprina aizkara izveidi ārpusē.

Apstipriniet urbuma gaitu un dziļumu.
Nošķiriet padeves vietu no pakera novietojuma.

Tīkla un tehnoloģijas izmēģinājums →

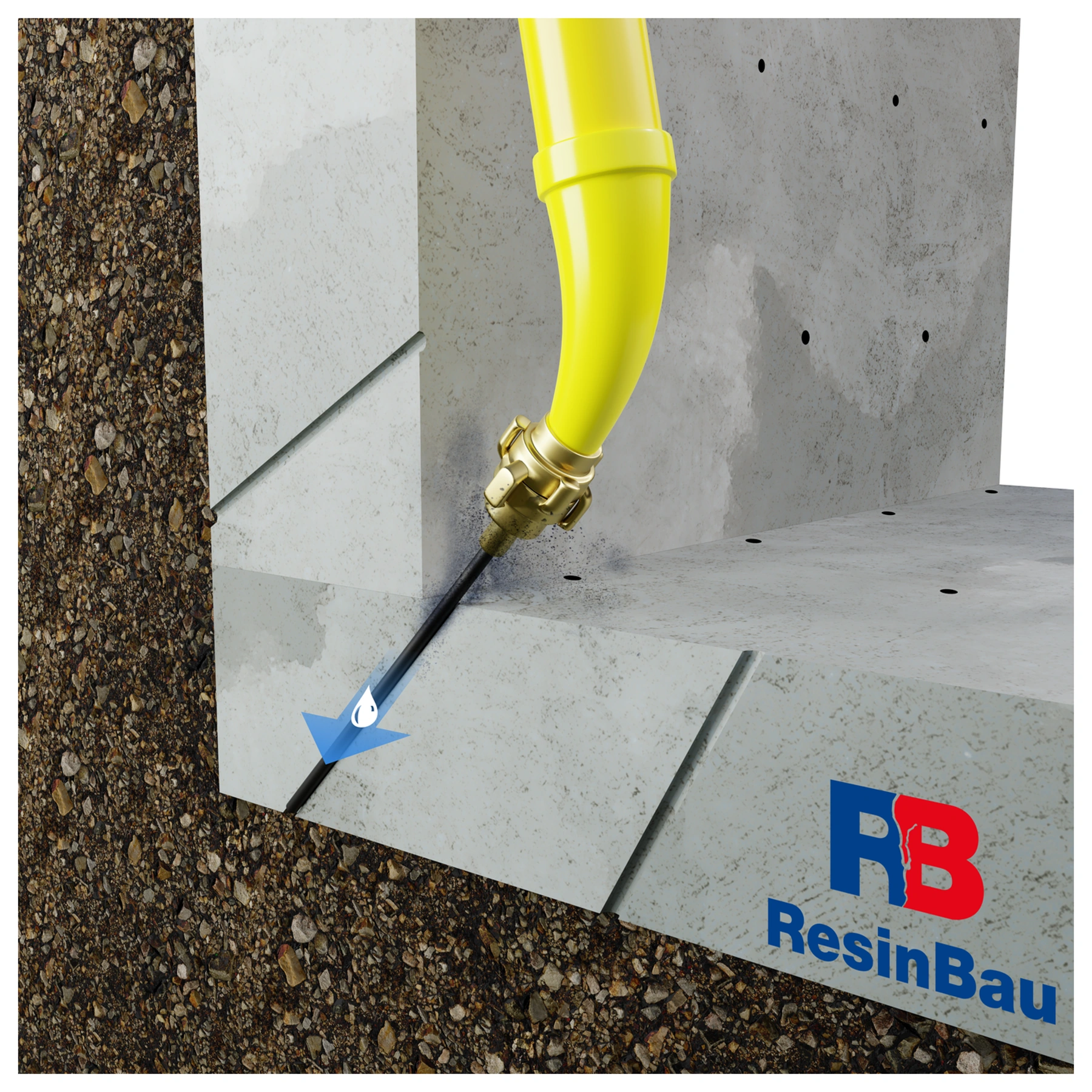

Urbuma skalošana ar ūdeni; zilā bulta ved uz tā ārējo izeju. — Zilā bulta šajā attēlā apzīmē ūdeni urbuma sagatavošanai.

03 · Sagatavošana

Iztīriet urbumus un pārbaudiet plūsmas ceļu

Noņemiet urbšanas atliekas no padeves ceļa. Skalošanai ar ūdeni jāsagatavo urbums pirms pašas injicēšanas. Veidu un intensitāti pielāgojiet konstrukcijas un pamatnes stāvoklim.

Pārbaudiet caurlaidību un novērojiet, kur parādās ūdens. Neplānotas aizplūdes var norādīt uz savienojumu ar tukšumu vai citu telpu. Urbuma sagatavošana nav gatavā aizkara hermētiskuma pārbaude vai turpmākā injicējamā materiāla sniedzamības apstiprinājums.

Nodrošiniet kontrolētu izplūžu savākšanu.
Pierakstiet atklātos savienojumu ceļus.

Pamatnes un iespējamās aizplūdes izpēte →

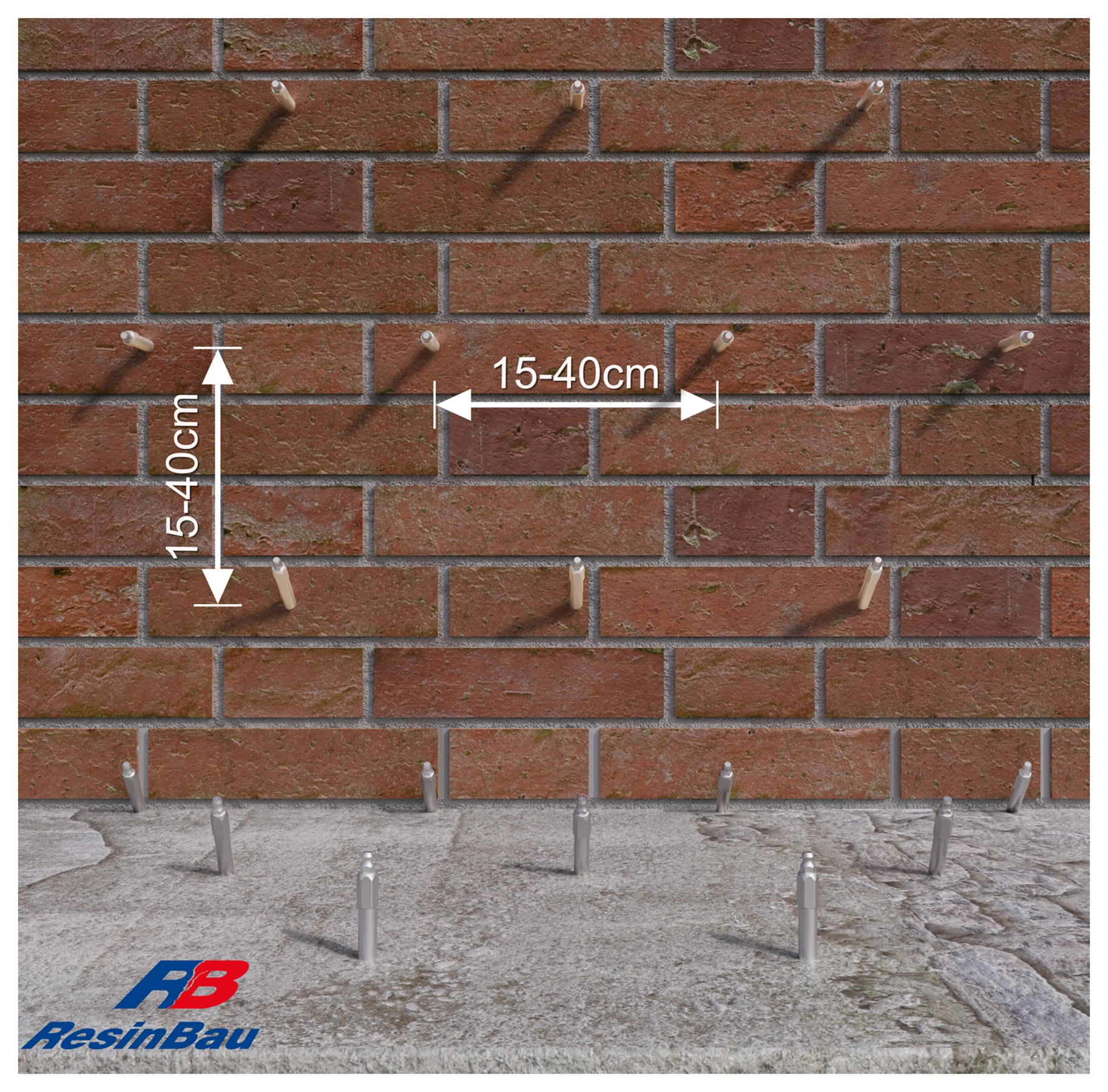

Pakeru skats no ķieģeļu mūra puses un punktu turpinājums uz plātnes. — Ķieģeļu mūra variants parāda piekļuves punktus; aizkara zona atrodas aiz mūra.

04 · Pamatnes variants

Pamatnes variants: tīkls uz ķieģeļu mūra

Plānojiet padeves un novērošanas punktus atbilstoši faktiskajam mūrim un savienojumam ar plātni. Pakerim jābūt stabili nostiprinātam, un padeves ceļam jāsasniedz ārējā zona. Materiāla uzņemšana ķieģeļos vai šuvēs pati par sevi neapstiprina aizkara izveidi.

Redzamais 15–40 cm solis ir piemērs. Izvēlieties to izmēģinājuma posmā, pārbaudot grunts, tukšumu un iespējamo aizplūžu ietekmi. Šis un nākamais betona attēls ir alternatīvi pamatnes varianti, nevis divi viena remonta posmi.

Pārbaudiet mūra stāvokli un stiprinājuma stabilitāti.
Apstipriniet savienojumu zonā aiz sienas.

Tehnoloģiskais izmēģinājums →

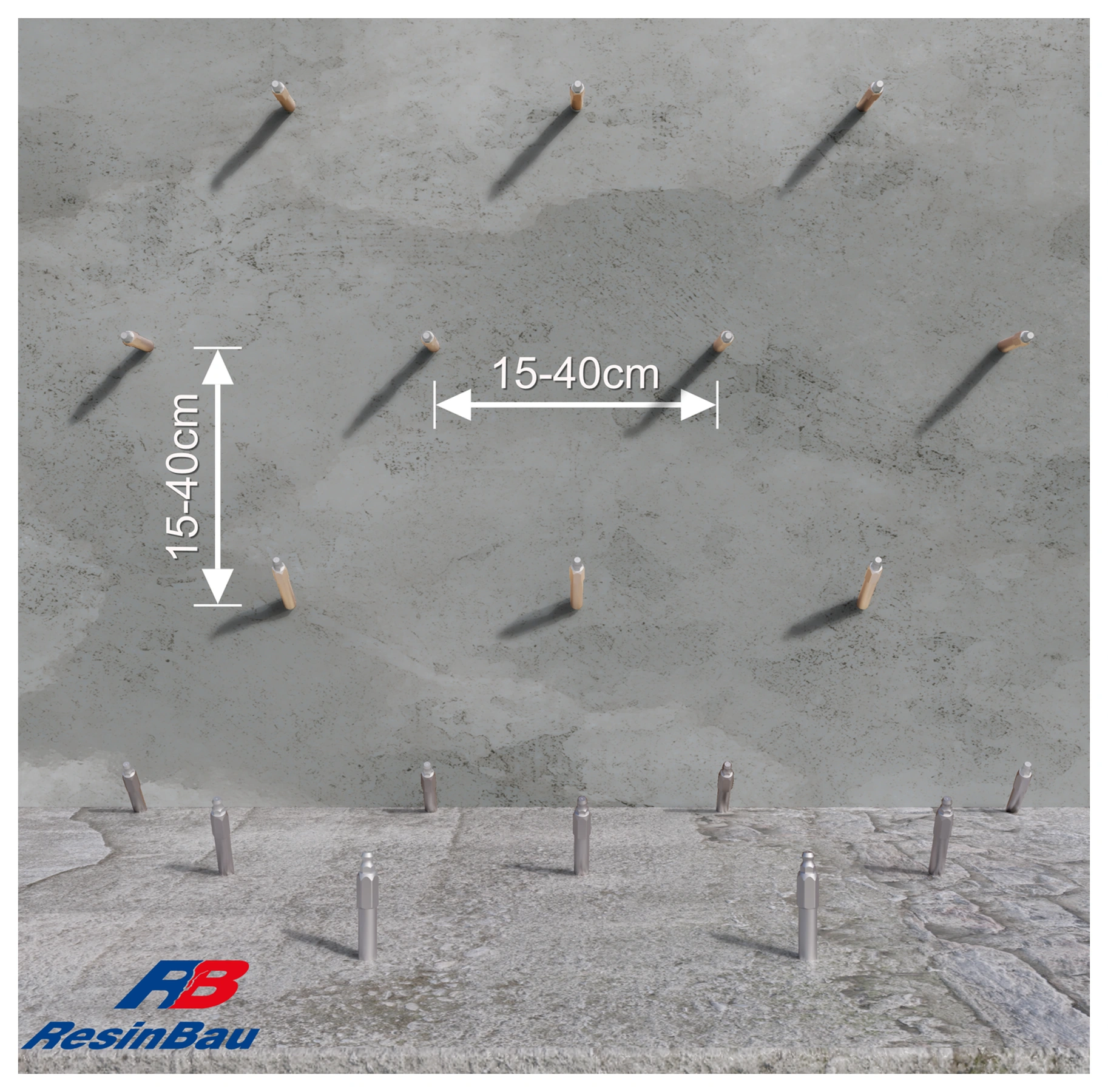

Pakeru skats no betona sienas un plātnes puses ar ilustratīvu punktu soli. — Betona variantam jāizpēta konstrukcija un piekļuves nepārtrauktība pie sienas un plātnes.

05 · Pamatnes variants

Pamatnes variants: tīkls uz betona

Betonā plānojiet punktus, ņemot vērā stiegrojumu, komunikācijas un elementa faktisko biezumu. Aptveriet arī sienas un plātnes savienojumu, lai barjera nebeigtos pirms stūra.

15–40 cm solis pieder parādītajam variantam. Sniedzamība aiz betona ir atkarīga no grunts un materiāla ceļa, tāpēc tīklu pārbauda izmēģinājumā. Šis skats ir alternatīva ķieģeļu mūrim; tas nenozīmē papildu posmu pēc tā injicēšanas.

Ņemiet vērā stiegrojumu un komunikācijas.
Pārbaudiet vertikālās un horizontālās daļas savienojumu.

Tīkla izmēģinājums →

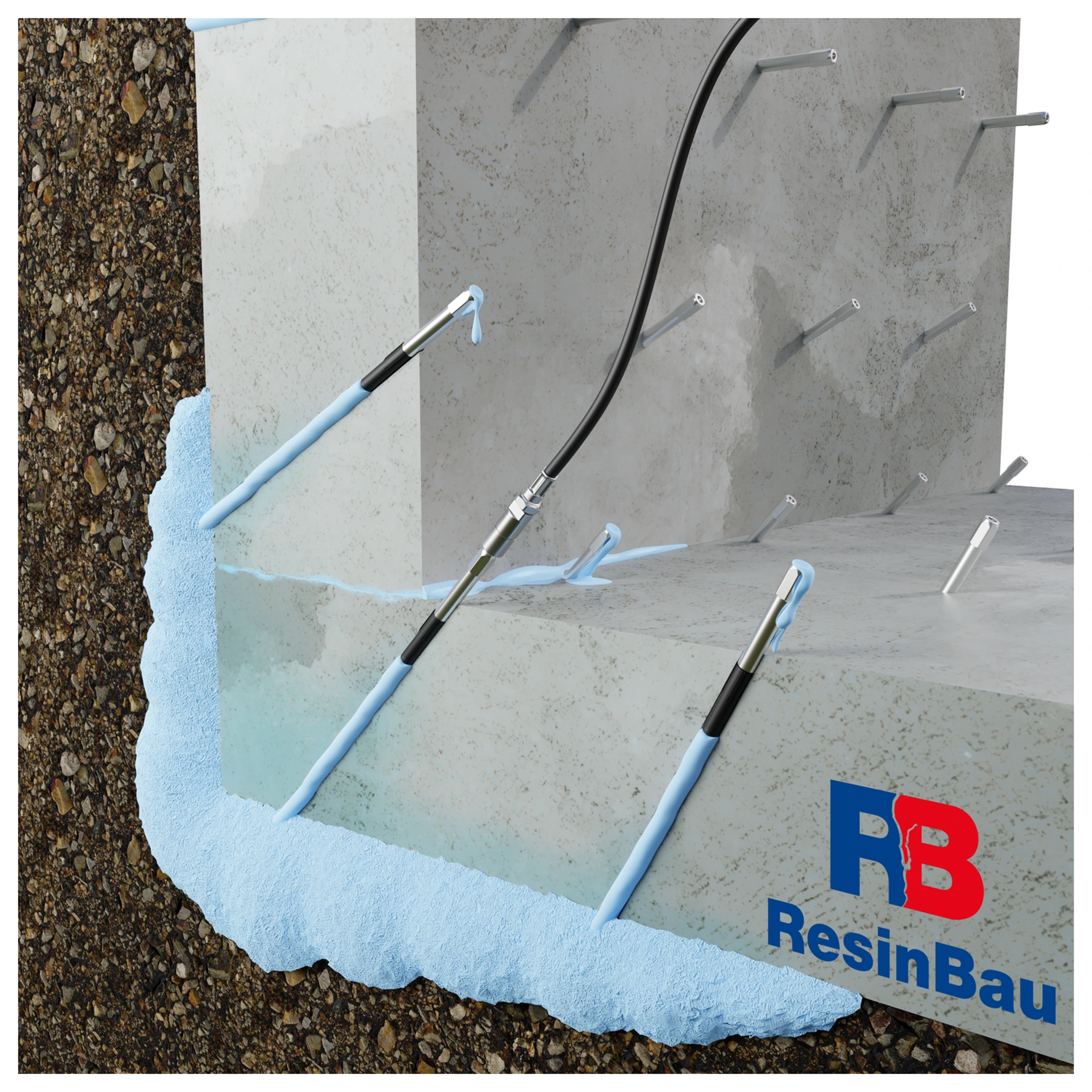

Padeve pakerī, zilā zona grunts pusē un materiāla izplūdes blakus atvērtajos punktos. — Savienojumu novērošana ļauj salīdzināt padeves vietu ar faktisko materiāla ceļu.

06 · Padeve

Padodiet materiālu un novērojiet pārejas

Attēlā zilā krāsa jau apzīmē blīvēšanas materiālu, nevis ūdeni no skalošanas posma. Padeve izvēlētajā punktā un blakus urbumu novērošana palīdz sekot injicējamā materiāla izkliedei. Saistiet šos novērojumus ar patēriņu, laiku un spiedienu.

Nekontrolētas aizplūdes, pēkšņas patēriņa maiņas vai spiediena pieauguma bez plūsmas gadījumā apturiet padevi un nosakiet cēloni. Reakcijas laikam jāļauj zonām savienoties, bet ne materiālam aizplūst ārpus plānotās teritorijas. Izmēģinājums palīdz noteikt šo līdzsvaru faktiskajā pamatnē.

Reģistrējiet pāreju secību un vietas.
Pārbaudiet drenāžas un citus iespējamos aizplūšanas ceļus.

Aizkara procesa vadīšana →Tīrīšana pēc izvēlētā injicējamā materiāla →

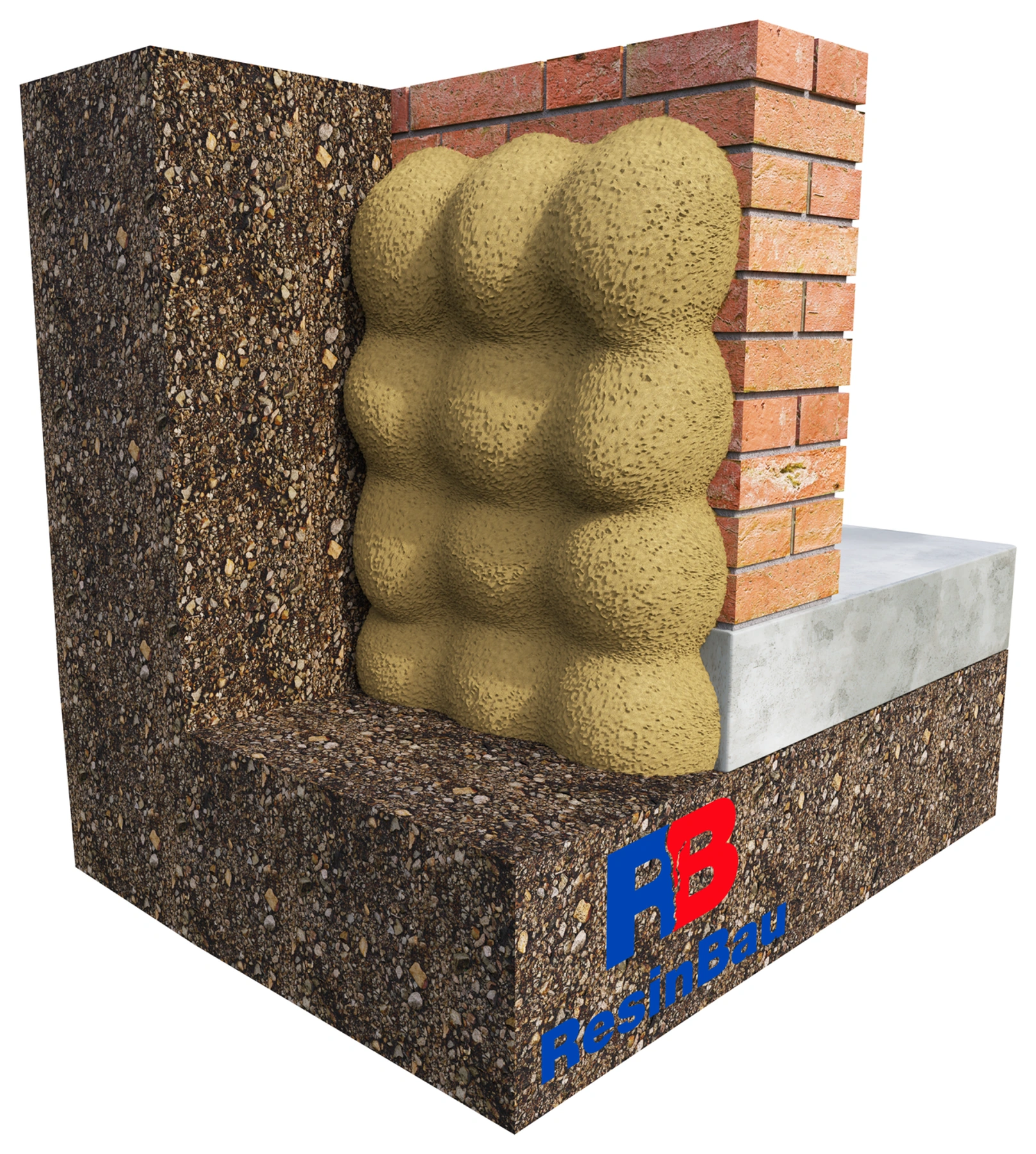

Skats no grunts puses ar pārklājošām dzeltenām materiāla zonām aiz sienas. — Telpiskās formas parāda iecerēto zonu nepārtrauktību, nevis garantētu materiāla formu gruntī.

07 · Kontrole

Pārbaudiet sniedzamības zonu savienošanos un aizkara robežas

Katram punktam jāpiedalās nepārtrauktas barjeras izveidē. Attēlā pārklājošās formas palīdz izprast vajadzību savienot sniedzamības zonas. Faktiskā forma ir atkarīga no grunts, tukšumiem, ūdens un padeves vadīšanas; ilustrācijas krāsa neidentificē konkrētu produktu.

Pieņemšana aptver visu zonu, stūrus, savienojumu ar plātni un blakus hidroizolācijām. Ja noplūde pārvietojas blakus, pārbaudiet barjeras apiešanas iespēju. Dokumentējiet papildinājumus un novērtējiet hermētiskumu ekspluatāciju raksturojošos ūdens apstākļos; patēriņš pats par sevi neapstiprina nepārtrauktību.

Pārbaudiet barjeras robežas un savienojumus.
Nošķiriet materiāla bilanci no hermētiskuma pierādījuma.

Aizkara pieņemšana →Grunts: citi injicēšanas mērķi →

Kur jāveidojas barjerai?

Injekcijas aizkars veidojas ārpus sienas vai plātnes, visbiežāk konstrukcijas un grunts saskares zonā. Padeve notiek caur konstrukciju no pieejamās puses. Risinājumu var apsvērt tur, kur hidroizolācijas atjaunošana no ārpuses ir apgrūtināta un izpēte ļauj plānot kontrolētu blīvēšanu.

Tas ir cits mērķis nekā sienas struktūras piesūcināšana. Ja materiāls paliek mūra porās un šuvēs, tas vēl nenozīmē barjeras izveidi aiz tā. Pirms urbumu garuma un materiāla tilpuma izvēles nosakiet mērķa zonu šķērsgriezumā.

Grunts nav vienmērīga veidne

Izpētiet grunts veidu un slāņojumu, tukšumus pie konstrukcijas, ūdens līmeni un iespējamās aizplūdes vietas. Aizbērums, sprauga pie sienas un saistīga grunts var uzņemt materiālu pilnīgi atšķirīgi. Drenāžā vai nenoslēgtā tukšumā tas var pārvietoties tālu ārpus plānotās zonas.

Atzīmējiet aizkara robežas: sienas savienojumu ar plātni, stūrus, caurvadus un blakus hidroizolācijas. Barjera, kas beidzas pirms šādas detaļas, atstāj ūdenim apiešanas iespēju. Remonta apjomam jāizriet no pieplūdes ceļa, nevis tikai mitrā plankuma laukuma.

Tīklu nosaka izmēģinājumā

Izvēlieties posmu, kas aptver raksturīgu pamatni un būtisku robeždetaļu. Urbumiem jāsasniedz zona aiz konstrukcijas; to izveidē jāņem vērā stiegrojums, komunikācijas un faktiskais šķērsgriezums. Iztīriet padeves ceļu, uzstādiet pakerus un sagatavojiet kontrolētu izplūžu savākšanu.

Izmēģinājumā salīdziniet materiāla daudzumu, padeves laiku, pārejas starp punktiem un ūdens uzvedību. Pārbaudiet arī, vai materiāls parādās drenāžā vai citās neplānotās vietās. Uz šī pamata precizējiet soli, secību, reakcijas laiku un posma lielumu.

Divi atšķirīgi iemesli tehnoloģijas maiņai

Gels aizplūst pirms sacietēšanas

Iespējams atvērts aizplūšanas ceļš vai pārāk ilgs reakcijas laiks attiecībā pret plūsmu. Izpētiet šo ceļu, ierobežojiet to vai izvēlieties sākotnējo posmu. Ātrāka reakcija bez izpētes var tikai noslēgt tuvāko punktu.

Materiāls nesavieno zonas

Pārbaudiet urbuma izejas vietu, caurlaidību, ģeometriju un grunts veidu. Var būt vajadzīgs cits tīkls vai tehnoloģija. Nepieņemiet, ka lielāks spiediens izveidos vienmērīgu aizkaru katrā pamatnē.

Patēriņš ir ievērojami lielāks nekā izmēģinājumā

Meklējiet grunts izmaiņas, dobumu vai savienojumu ar attālu telpu. Pārtrauciet sākotnējā patēriņa ekstrapolēšanu un atkārtoti nosakiet posma robežas.

Noplūde pazūd, bet parādās blakus

Ūdens var būt atradis jaunu ceļu. Novērtējiet barjeras nepārtrauktību un savienojumus, pirms uzskatāt remontējamo zonu par pabeigtu.

Gela variantu pielāgo videi

AcrylGel var sagatavot ar polimēru vai ūdeni B maisījumā. Tie nav vienas receptes nosaukumi. Aizkaram izvēle aptver mitruma apstākļus, ūdens aizturi gelā, paredzamo kustību un izskalošanās risku. Variants ar ūdeni ir aprakstīts aizkariem ResinBau materiālos; tā izvēlei jāizriet no zonas izpētes.

Intensīvas pieplūdes vai lielu tukšumu gadījumā var apsvērt aizplūšanu ierobežojošu posmu un pēc tam galvenā materiāla padevi. Putošana brīvā telpā nepasaka, cik produkta paliks gruntī vai vai izveidosies nepārtraukta barjera.

Patēriņš ir procesa rezultāts, nevis nepārtrauktības pierādījums

Nosakiet bilanci no izmēģinājuma posma atsevišķi dažādām pamatnēm. Saglabājiet materiāla mērvienību, variantu un koncentrāciju; produkta kilogrami, gatavā maisījuma litri un zonas tilpums gruntī nav savstarpēji aizvietojami. Orientējošs daudzums uz kvadrātmetru nevar aizstāt izmēģinājumu.

Dokumentējiet punktus, pārejas, pārtraukumus un korekcijas. Pieņemšana aptver visu zonu un tās malas, bet kontrolei jāatbilst raksturīgiem ūdens apstākļiem. Mainoties gruntsūdens līmenim, var atklāties ceļš, kas darbu laikā nebija aktīvs.
