Clonová injektáž: bariéra za konštrukciou

Clona má spojiť oblasti utesnenia na strane zeminy. O úspechu rozhoduje miesto podania, skutočná dráha materiálu a súvislosť na hraniciach opravy.

Prieskum Priebeh a varianty Výber a ďalší krok

SLEDUJTE TECHNOLÓGIU

Clona: od prístupu cez konštrukčný prvok po súvislú bariéru

Sekvencia vedie od celého prierezu cez vytvorenie a prípravu otvorov ku kontrolovanému podávaniu. Clona má vzniknúť za konštrukciou v oblasti zeminy. Viditeľná sieť pakrov a spotreba materiálu nie sú samostatným dôkazom jej súvislosti.

Prierez tehlového a kamenného muriva a betónu spojených s doskou; modrá bariéra prebieha na strane zeminy. — Cieľová oblasť je mimo konštrukčného prvku aj pri napojení steny na dosku.

01 · Prierez

Pozrite cieľovú bariéru za stenou a doskou

Vrty prechádzajú cez konštrukciu a privádzajú materiál do oblasti kontaktu so zeminou. Modrý pás ukazuje cieľ: spojenie utesnenia za stenou aj pod doskou. Rohy, prestupy a okraje vyžadujú rovnakú pozornosť ako stred opravovaného povrchu.

AcrylGel sa vyberá so zohľadnením variantu zmesi a vlhkosti. HydroGum je možnosťou pre clonu po individuálnom výbere a skúške: treba potvrdiť rozvedenie, prístup vody na reakciu a obmedzenie rozpínania napenenej výplne. Oba materiály vyžadujú vlastnú vhodnú technológiu.

Vyznačte hranice bariéry v priereze.
Zistite možné cesty obídenia clony.

Varianty AcrylGel →HydroGum →Nasýtenie štruktúry steny →

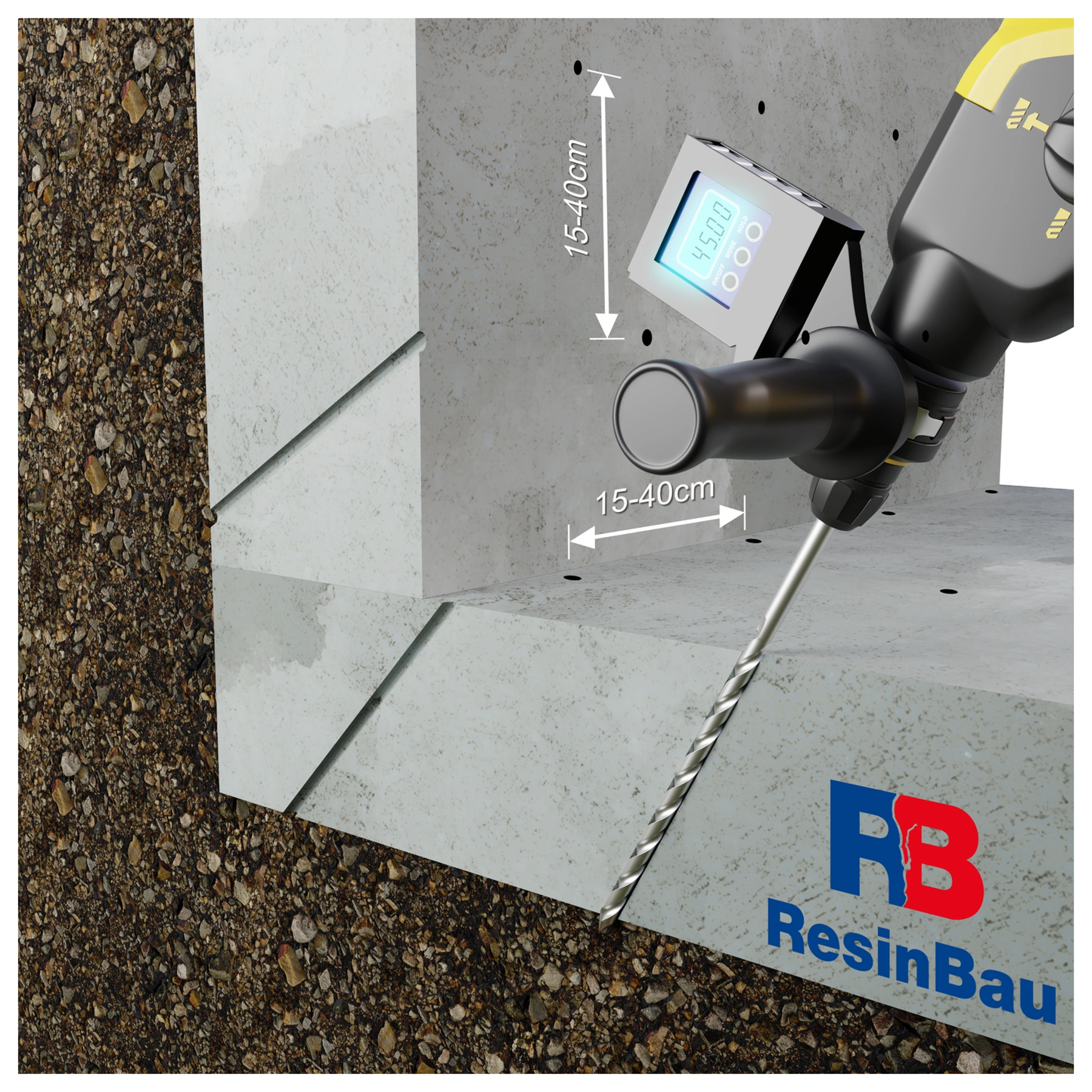

Vrty v stene a doske vedené do zeminy na druhej strane konštrukčného prvku. — O mieste pôsobenia rozhoduje ústie otvoru, nielen vstupný bod.

02 · Príprava

Vytvorte podávaciu dráhu do oblasti za konštrukciou

Otvor má priviesť materiál za konštrukčný prvok. Vytýčte ho podľa skutočnej hrúbky a usporiadania konštrukcie so zohľadnením výstuže, inštalácií a smeru prístupu do oblasti zeminy.

Hodnoty 15–40 cm na ilustrácii sa vzťahujú na orientačnú sieť. Výber rozstupu vyžaduje skúšku v danom podklade. Otvor končiaci vnútri steny môže nasýtiť jej štruktúru, čo nepotvrdzuje vytvorenie clony na vonkajšej strane.

Potvrďte priebeh a hĺbku otvoru.
Oddeľte miesto podania od polohy pakra.

Skúška siete a technológie →

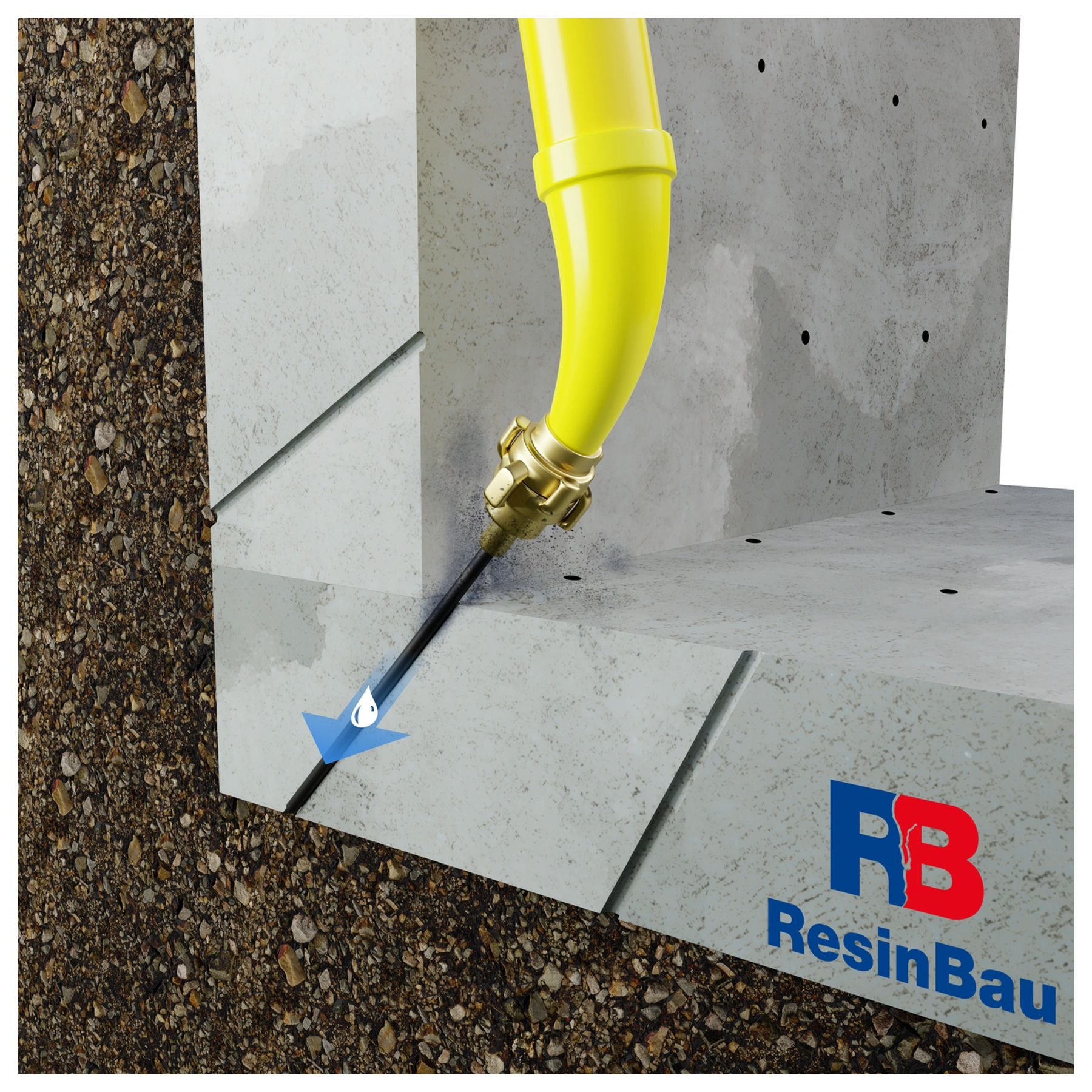

Preplachovanie otvoru vodou; modrá šípka vedie k jeho vonkajšiemu ústiu. — Modrá šípka na tejto tabuli označuje vodu na prípravu otvoru.

03 · Príprava

Vyčistite otvory a overte dráhu prietoku

Odstráňte zvyšky vŕtania z podávacej dráhy. Preplach vodou má pripraviť otvor pred samotnou injektážou. Spôsob a intenzitu prispôsobte stavu konštrukcie a podkladu.

Overte priechodnosť a sledujte, kde sa objavuje voda. Neplánované odtoky môžu odhaliť spojenie s dutinou alebo iným priestorom. Príprava otvoru nie je skúškou tesnosti hotovej clony ani potvrdením dosahu budúceho injektážneho materiálu.

Zabezpečte kontrolovaný záchyt výtokov.
Zaznamenajte odhalené komunikačné cesty.

Prieskum podkladu a možného odtoku →

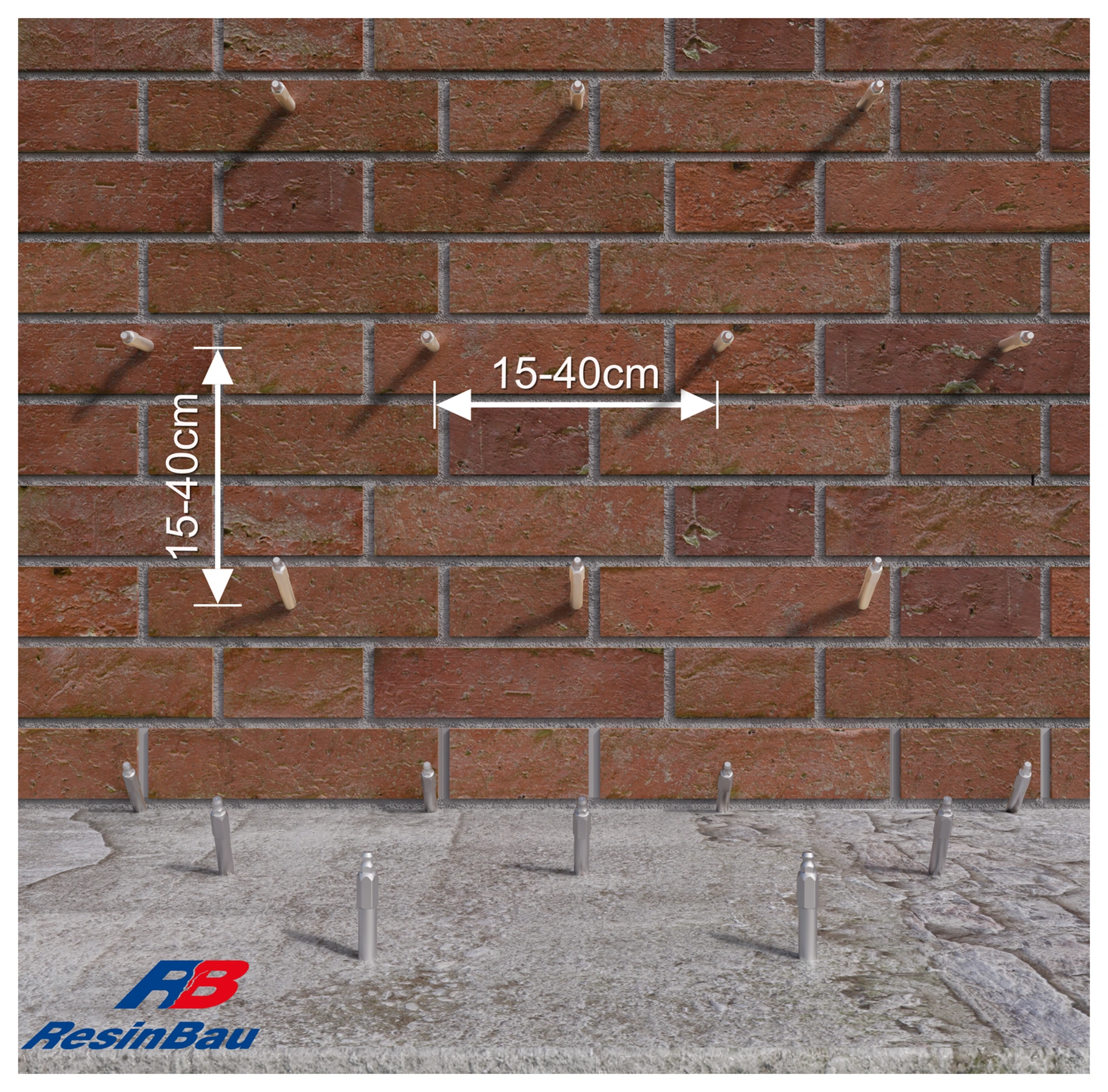

Pohľad na pakre zo strany tehlového muriva a pokračovanie bodov na doske. — Variant tehlového muriva ukazuje prístupové body; oblasť clony sa nachádza za murivom.

04 · Variant podkladu

Variant podkladu: sieť na tehlovom murive

Naplánujte body podávania a sledovania podľa skutočného muriva a jeho napojenia na dosku. Osadenie pakra musí byť stabilné a podávacia dráha má dosahovať vonkajšiu oblasť. Samotné prijímanie materiálu tehlami alebo škárami nepotvrdzuje vznik clony.

Viditeľný rozstup 15–40 cm je príkladom. Vyberte ho na skúšobnej sekcii a overte vplyv zeminy, dutín a možných odtokov. Táto tabuľa a nasledujúca s betónom sú alternatívami podkladu, nie dvoma etapami jednej opravy.

Overte stav muriva a stabilitu osadenia.
Potvrďte komunikáciu v oblasti za stenou.

Technologická skúška →

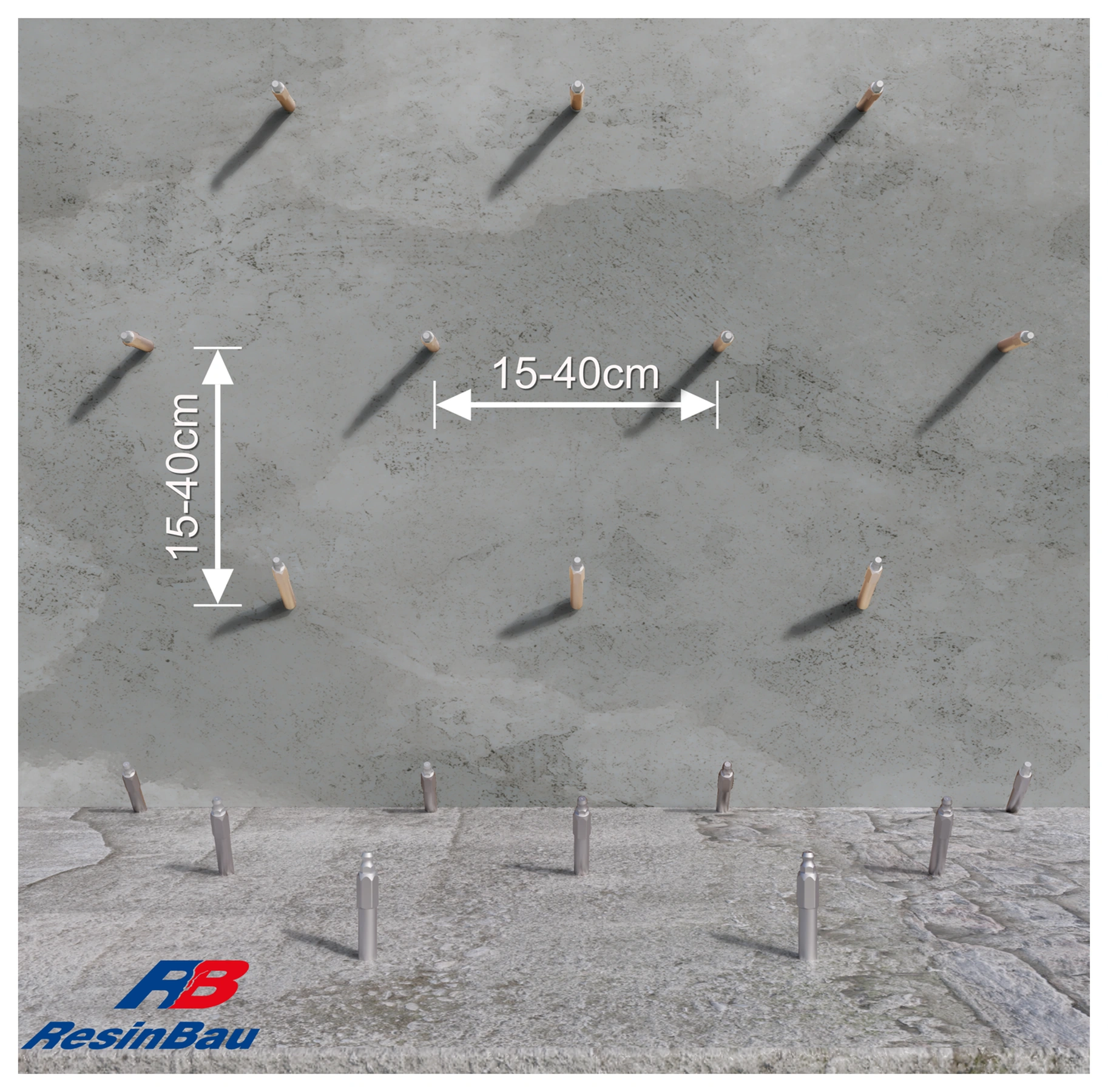

Pohľad na pakre zo strany betónovej steny a dosky s orientačným rozstupom bodov. — Variant betónu vyžaduje prieskum konštrukcie a súvislosti prístupu pri stene a doske.

05 · Variant podkladu

Variant podkladu: sieť na betóne

V betóne naplánujte body so zohľadnením výstuže, inštalácií a skutočnej hrúbky prvku. Zahrňte aj spoj steny s doskou, aby sa bariéra nekončila pred rohom.

Rozstup 15–40 cm patrí k zobrazenému variantu. Dosah za betónom závisí od zeminy a dráhy materiálu, preto sa sieť overuje skúškou. Tento pohľad je alternatívou tehlového muriva; neznamená dodatočnú etapu po jeho injektáži.

Zohľadnite výstuž a inštalácie.
Overte spojenie zvislej a vodorovnej časti.

Skúška siete →

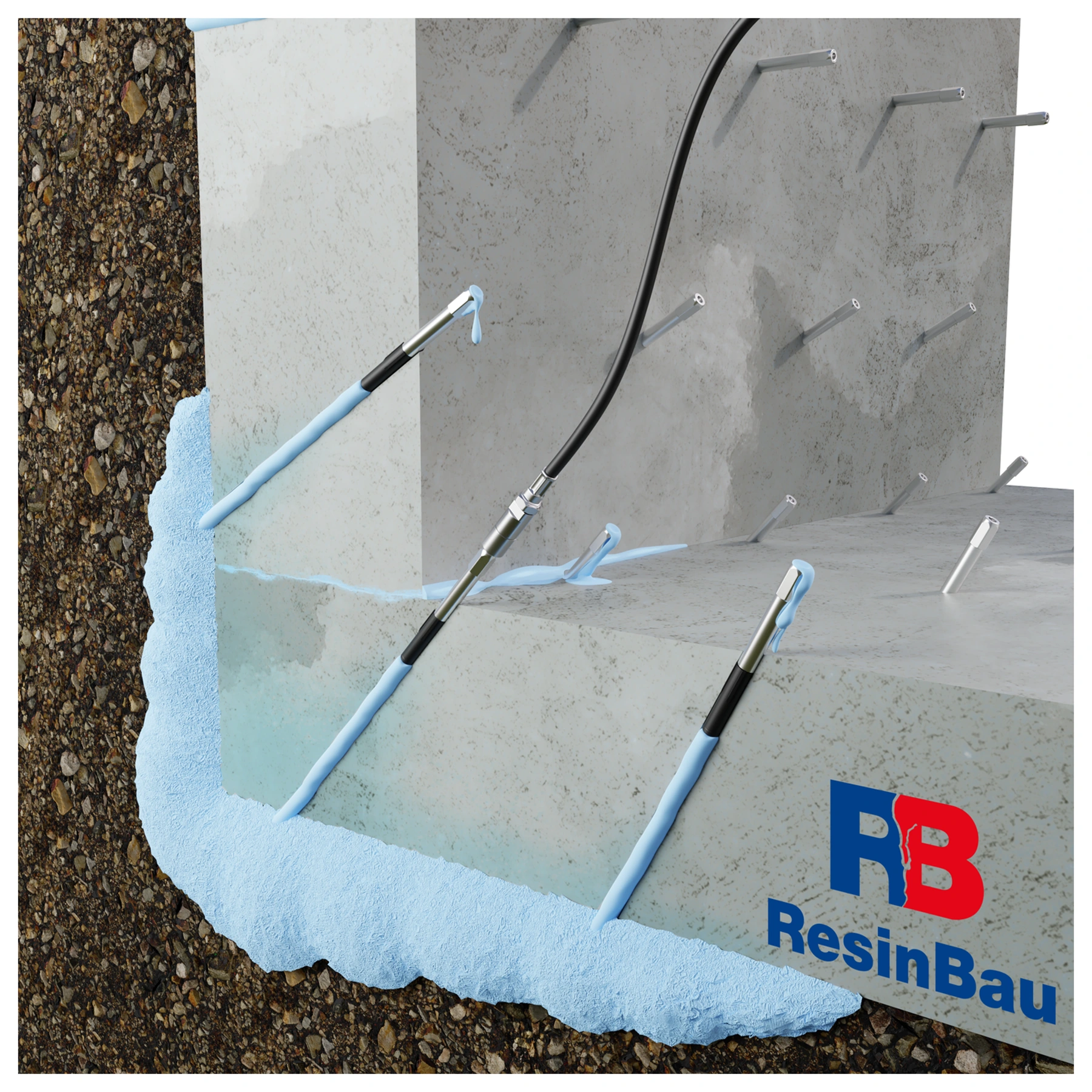

Podávanie do pakra, modrá oblasť na strane zeminy a výtoky materiálu v susedných otvorených bodoch. — Sledovanie komunikácie umožňuje porovnávať miesto podania so skutočnou dráhou materiálu.

06 · Podávanie

Podávajte materiál a sledujte prechody

Na tabuli už modrá farba označuje tesniaci materiál, nie vodu z etapy preplachu. Podávanie do vybraného bodu a sledovanie susedných otvorov pomáhajú sledovať šírenie injektážneho materiálu. Tieto pozorovania spájajte s odberom, časom a tlakom.

Pri nekontrolovanom odtoku, náhlej zmene odberu alebo raste tlaku bez prietoku zastavte podávanie a určte príčinu. Čas reakcie má umožniť spojenie oblastí, nie však únik materiálu mimo plánovanej plochy. Skúška slúži na určenie tejto rovnováhy v skutočnom podklade.

Zaznamenávajte poradie a miesta prechodov.
Kontrolujte drenáže a iné možné únikové cesty.

Riadenie procesu clony →Čistenie po vybranom injektážnom materiáli →

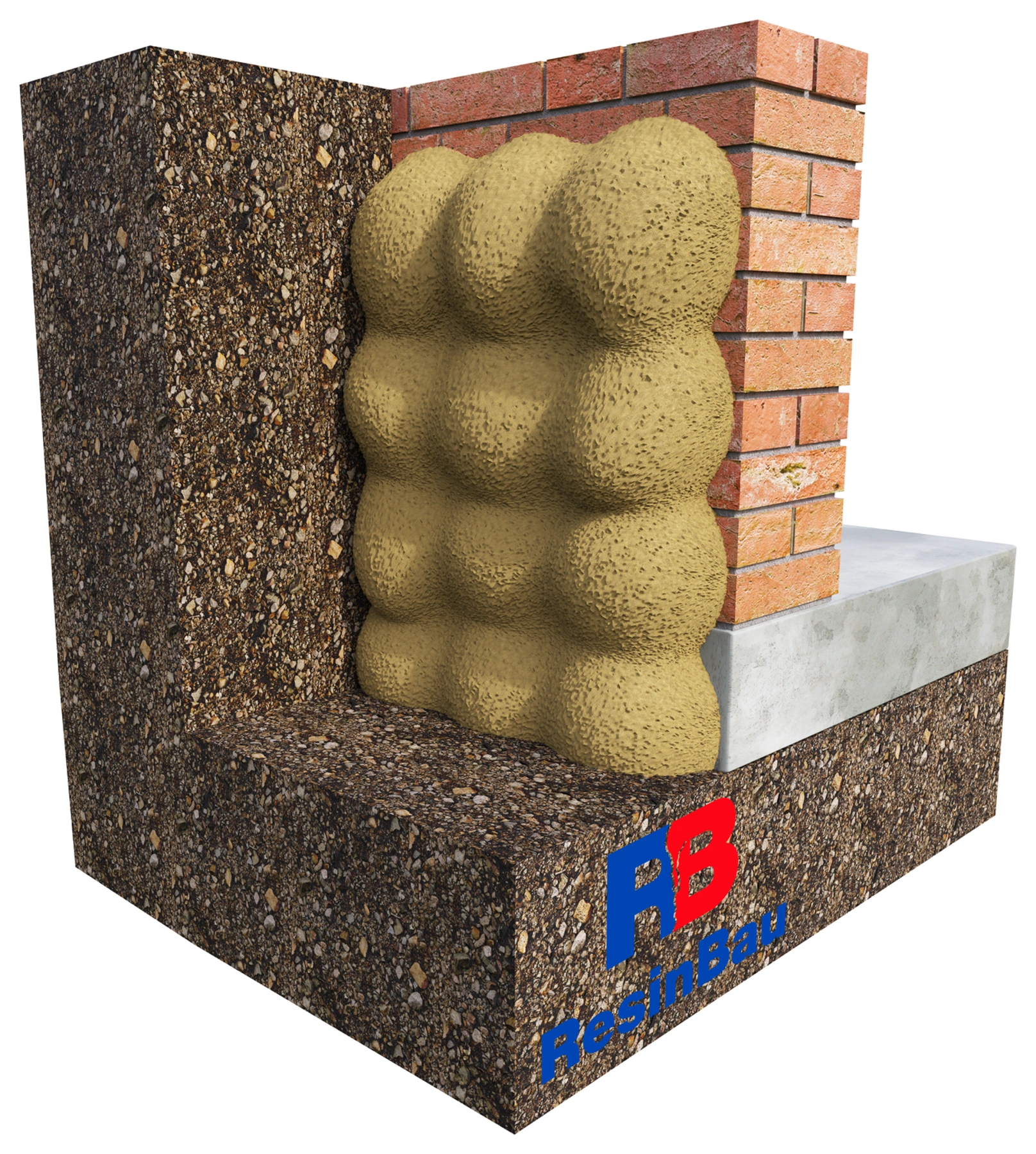

Pohľad zo strany zeminy s prekrývajúcimi sa žltými oblasťami materiálu za stenou. — Telesá ukazujú zamýšľanú súvislosť oblastí, nie zaručený tvar materiálu v zemine.

07 · Kontrola

Overte spojenie dosahov a hranice clony

Každý bod sa má podieľať na vytvorení súvislej bariéry. Prekrývajúce sa telesá na obrázku pomáhajú pochopiť potrebu spojenia dosahov. Skutočný tvar závisí od zeminy, dutín, vody a vedenia podávania; farba ilustrácie neoznačuje konkrétny produkt.

Prevzatie zahŕňa celú plochu, rohy, napojenie na dosku a susedné izolácie. Ak sa priesak presúva vedľa, overte možnosť obídenia bariéry. Dokumentujte doplnenia a posudzujte tesnosť vo vodných podmienkach reprezentatívnych pre prevádzku; samotná spotreba nepotvrdzuje súvislosť.

Overte hranice a napojenia bariéry.
Oddeľte materiálovú bilanciu od dôkazu tesnosti.

Prevzatie clony →Zemina: iné ciele injektáže →

Kde má vzniknúť bariéra?

Injektážna clona vzniká mimo steny alebo dosky, najčastejšie v oblasti kontaktu konštrukcie so zeminou. Podávanie prebieha cez konštrukčný prvok z dostupnej strany. Riešenie možno zvážiť tam, kde je obnova izolácie zvonka sťažená a prieskum umožňuje naplánovať kontrolované utesnenie.

Je to iný cieľ ako nasýtenie štruktúry steny. Ak materiál zostáva v póroch a škárach muriva, ešte to neznamená vytvorenie bariéry za ním. Pred výberom dĺžky otvorov a objemu materiálu určte cieľovú oblasť v priereze.

Zemina nie je rovnomernou formou

Preskúmajte druh a usporiadanie zeminy, dutiny pri konštrukcii, hladinu vody a miesta možného odtoku. Zásyp, medzera pri stene a súdržná zemina môžu materiál prijímať úplne odlišne. V drenáži alebo neuzavretej dutine sa môže presúvať ďaleko mimo plánovanej oblasti.

Vyznačte hranice clony: spoj steny s doskou, rohy, prestupy a susedné izolácie. Bariéra končiaca pred takýmto detailom ponecháva vode možnosť obídenia. Rozsah opravy má vyplývať z prítokovej dráhy, nie iba plochy mokrej škvrny.

Sieť sa stanovuje skúškou

Vyberte úsek zahŕňajúci reprezentatívny podklad a dôležitý hraničný detail. Otvory majú dosahovať oblasť za konštrukciou; ich vyhotovenie musí zohľadniť výstuž, inštalácie a skutočný prierez. Vyčistite podávaciu dráhu, osaďte pakre a pripravte kontrolovaný záchyt výtokov.

Počas skúšky porovnajte množstvo materiálu, čas podávania, prechody medzi bodmi a správanie vody. Overte tiež, či sa materiál objavuje v drenáži alebo iných neplánovaných miestach. Na tomto základe dolaďte rozstup, poradie, čas reakcie a veľkosť sekcie.

Dva rôzne dôvody na zmenu technológie

Gél odteká pred stuhnutím

Možná je otvorená úniková cesta alebo príliš dlhý čas reakcie vzhľadom na prietok. Zistite túto cestu, obmedzte ju alebo vyberte úvodnú etapu. Rýchlejšia reakcia bez prieskumu môže uzavrieť iba najbližší bod.

Materiál nespája oblasti

Overte miesto ústia otvoru, priechodnosť, geometriu a druh zeminy. Môže byť potrebná iná sieť alebo technológia. Nepredpokladajte, že väčší tlak vytvorí rovnomernú clonu v každom podklade.

Odber je výrazne väčší než pri skúške

Hľadajte zmenu zeminy, kavernu alebo spojenie so vzdialeným priestorom. Zastavte extrapolovanie pôvodnej spotreby a opätovne určte hranice sekcie.

Priesak zmizne, ale objaví sa vedľa

Voda si mohla nájsť novú cestu. Pred označením opravovanej oblasti za dokončenú posúďte súvislosť bariéry a jej napojení.

Variant gélu sa vyberá podľa prostredia

AcrylGel možno pripraviť s polymérom alebo s vodou v zmesi B. Nie sú to názvy rovnakej receptúry. Pri clone výber zahŕňa vlhkostné podmienky, zadržiavanie vody v géli, očakávaný pohyb a riziko vyplavovania. Variant s vodou je opísaný pre clony v materiáloch ResinBau; jeho výber má vyplývať z prieskumu oblasti.

Pri intenzívnom prítoku alebo veľkých dutinách možno zvážiť etapu obmedzujúcu únik a následné podanie hlavného materiálu. Penienie vo voľnom priestore nehovorí, koľko produktu zostane v zemine ani či vznikne súvislá bariéra.

Spotreba je výsledkom procesu, nie dôkazom súvislosti

Stanovte bilanciu zo skúšobného úseku samostatne pre rôzne podklady. Zachovajte jednotku, variant a koncentráciu materiálu; kilogramy produktu, litre hotovej zmesi a objem oblasti v zemine nie sú zameniteľné. Orientačné množstvo na štvorcový meter nemôže nahradiť skúšku.

Dokumentujte body, prechody, prestávky a úpravy. Prevzatie zahŕňa celú oblasť aj jej okraje a kontrola má zodpovedať reprezentatívnym vodným podmienkam. Pri zmene hladiny vôd sa môže prejaviť cesta, ktorá bola počas prác neaktívna.
