Užuolaidinis injektavimas: užtvara už konstrukcijos

Užuolaida turi sujungti sandarinimo zonas grunto pusėje. Sėkmę lemia tiekimo vieta, tikras medžiagos kelias ir vientisumas remonto ribose.

Ištyrimas Trasa ir variantai Parinkimas ir kitas žingsnis

SEKITE TECHNOLOGIJĄ

Užuolaida: nuo prieigos per pertvarą iki ištisinės užtvaros

Seka veda nuo viso pjūvio per skylių atlikimą ir paruošimą iki kontroliuojamo tiekimo. Užuolaida turi susidaryti už konstrukcijos, grunto zonoje. Matomas pakerių tinklas ir medžiagos sąnaudos savaime neįrodo jos vientisumo.

Plytų, akmens mūro ir betono, sujungtų su plokšte, pjūvis; mėlyna užtvara eina grunto pusėje. — Tikslinė zona yra už pertvaros, taip pat ties sienos ir plokštės jungtimi.

01 · Pjūvis

Žiūrėkite numatytą užtvarą už sienos ir plokštės

Gręžiniai kerta konstrukciją ir nuveda medžiagą į sąlyčio su gruntu zoną. Mėlyna juosta rodo tikslą: sandarinimo už sienos ir po plokšte sujungimą. Kampams, įvadams ir pakraščiams reikia tokio pat dėmesio kaip remontuojamo paviršiaus viduriui.

AcrylGel parenkamas atsižvelgiant į mišinio variantą ir drėgmę. HydroGum yra galima užuolaidos alternatyva po individualaus parinkimo ir bandymo: reikia patvirtinti pasiskirstymą, vandens prieinamumą reakcijai ir putų užpildo plėtimosi ribojimą. Abiem medžiagoms reikia joms tinkamos technologijos.

Pažymėkite užtvaros ribas pjūvyje.
Ištirkite galimus užuolaidos apėjimo kelius.

AcrylGel variantai →HydroGum →Sienos struktūros įsotinimas →

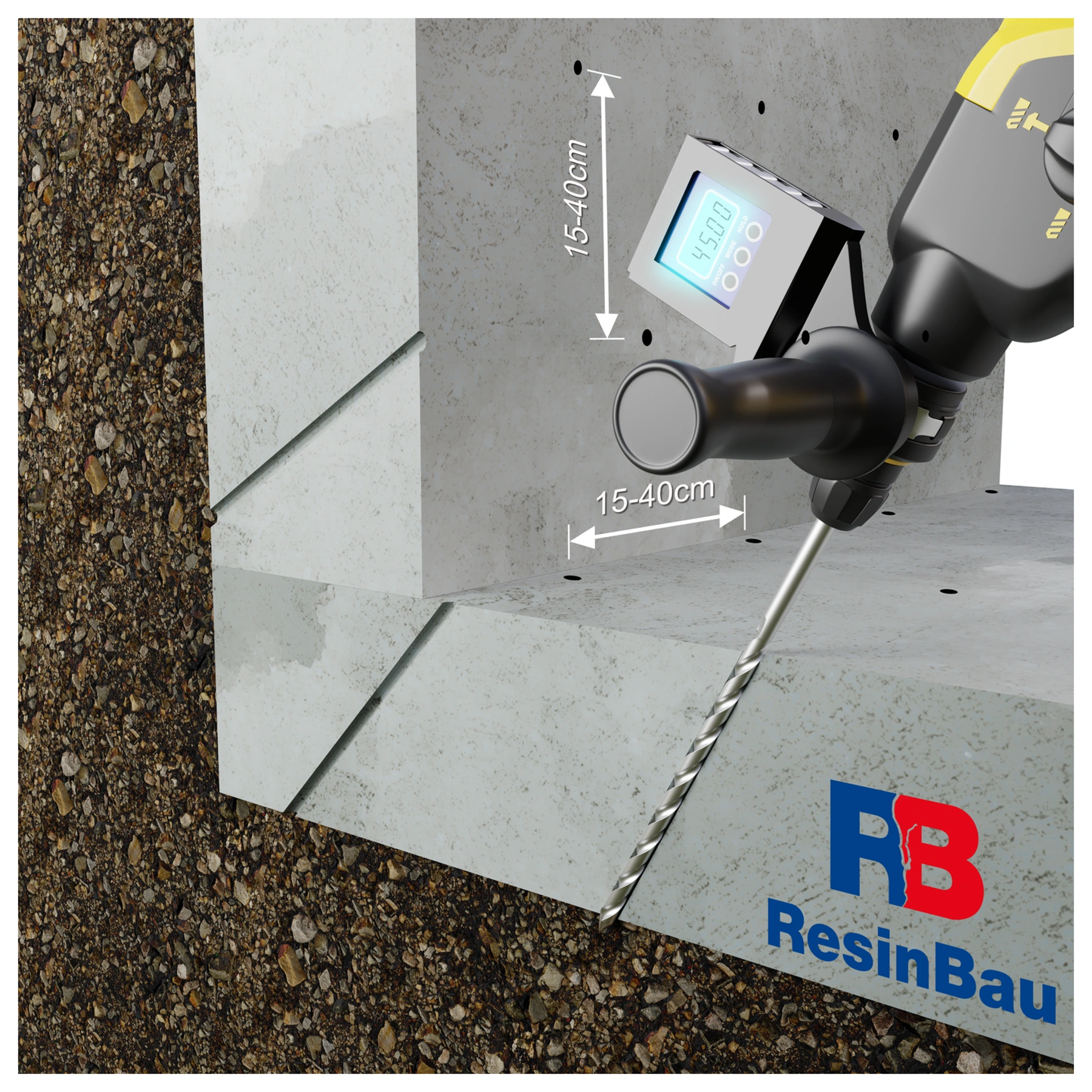

Gręžiniai sienoje ir plokštėje, vedami į gruntą kitoje pertvaros pusėje. — Veikimo vietą lemia skylės išėjimas, ne vien įėjimo taškas.

02 · Paruošimas

Įrenkite tiekimo kelią į zoną už konstrukcijos

Skylė turi nuvesti medžiagą už pertvaros. Pažymėkite ją pagal tikrą konstrukcijos storį ir išdėstymą, atsižvelgdami į armatūrą, instaliacijas ir prieigos prie grunto zonos kryptį.

Iliustracijoje matomos 15–40 cm vertės skirtos principiniam tinklui. Atstumų parinkimui reikia bandymo konkrečiame pagrinde. Skylė, pasibaigianti sienos viduje, gali įsotinti jos struktūrą, bet tai nepatvirtina užuolaidos išorinėje pusėje susidarymo.

Patvirtinkite skylės trasą ir gylį.
Atskirkite tiekimo vietą nuo pakerio padėties.

Tinklo ir technologijos bandymas →

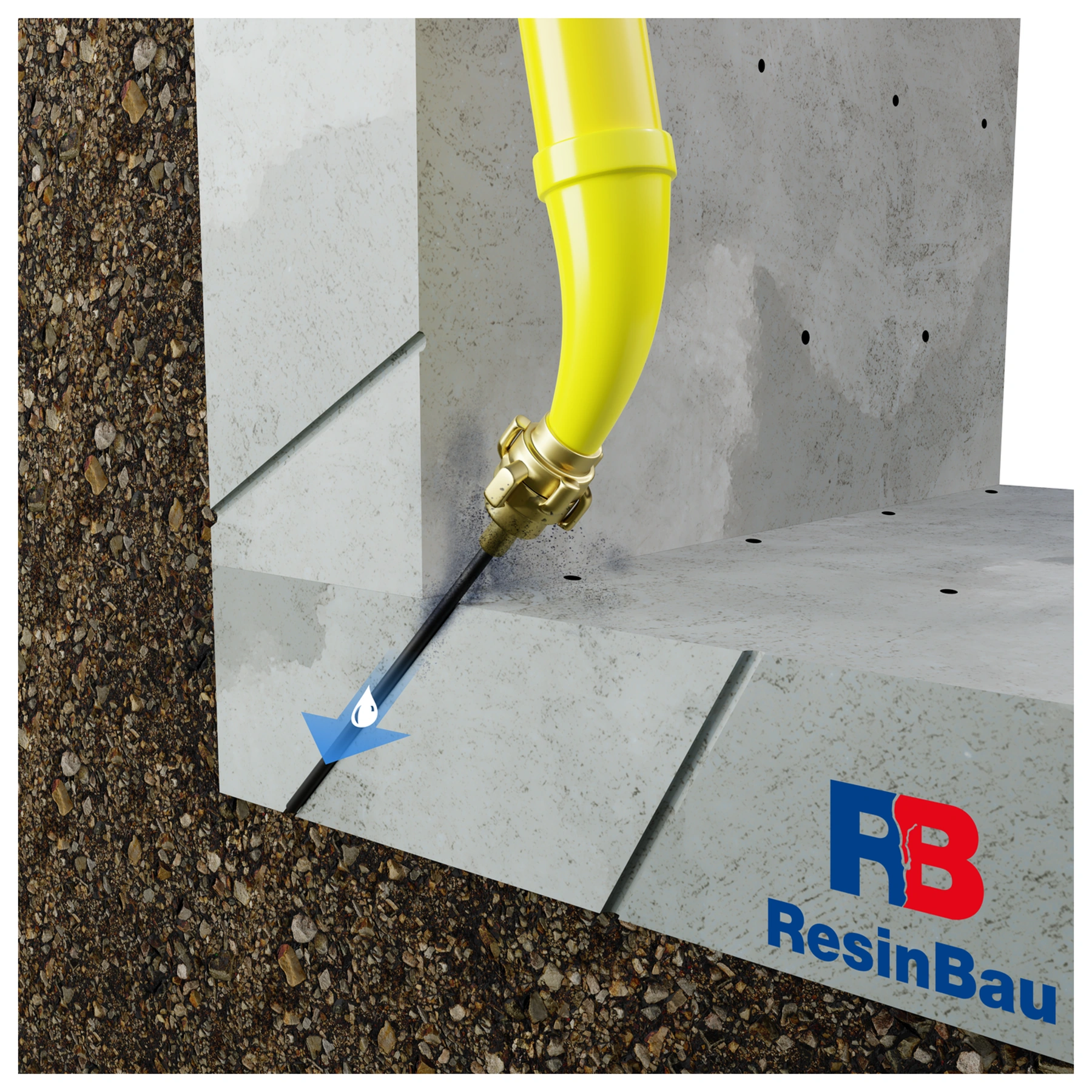

Skylės plovimas vandeniu; mėlyna rodyklė veda į jos išorinį išėjimą. — Mėlyna rodyklė šioje iliustracijoje reiškia vandenį skylei paruošti.

03 · Paruošimas

Išvalykite skyles ir patikrinkite srauto kelią

Pašalinkite gręžimo likučius iš tiekimo kelio. Plovimas vandeniu turi paruošti skylę prieš tikrą injektavimą. Būdą ir intensyvumą parinkite pagal konstrukcijos bei pagrindo būklę.

Patikrinkite pralaidumą ir stebėkite, kur pasirodo vanduo. Neplanuoti nutekėjimai gali rodyti susisiekimą su ertme ar kita erdve. Skylės paruošimas nėra baigtos užuolaidos sandarumo bandymas ar būsimos injekcinės medžiagos aprėpties patvirtinimas.

Užtikrinkite kontroliuojamą ištekėjimų surinkimą.
Užrašykite aptiktus susisiekimo kelius.

Pagrindo ir galimo nutekėjimo ištyrimas →

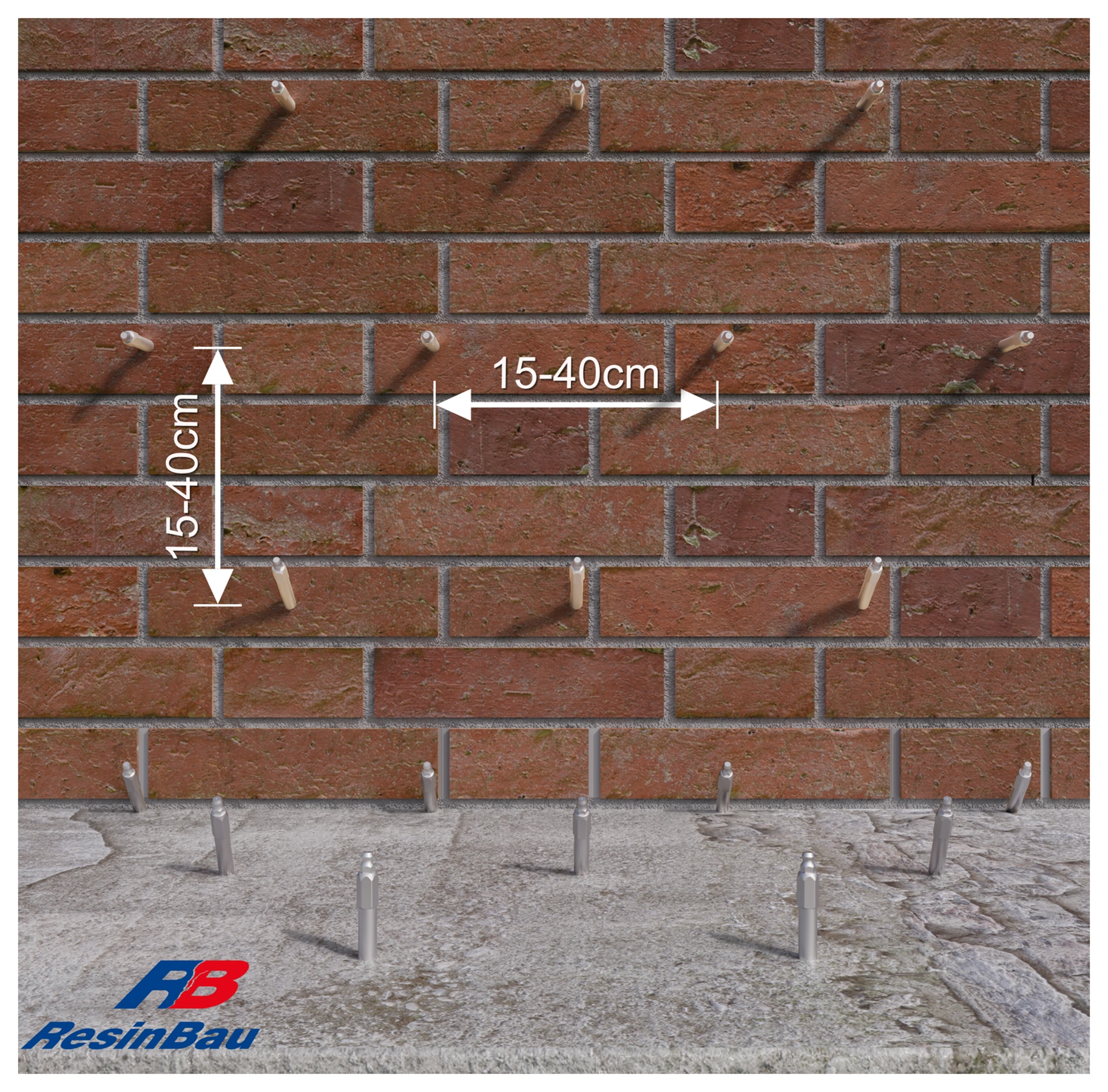

Pakerių vaizdas iš plytų mūro pusės ir taškų tęsinys plokštėje. — Plytų mūro variantas rodo prieigos taškus; užuolaidos zona yra už mūro.

04 · Pagrindo variantas

Pagrindo variantas: tinklas plytų mūre

Suplanuokite tiekimo ir stebėjimo taškus pagal tikrą mūrą ir jungtį su plokšte. Pakerio įtvirtinimas turi būti stabilus, o tiekimo kelias turi pasiekti išorinę zoną. Vien medžiagos priėmimas plytose ar siūlėse nepatvirtina užuolaidos susidarymo.

Matomas 15–40 cm atstumas yra pavyzdys. Parinkite jį bandomojoje sekcijoje, tikrindami grunto, ertmių ir galimų nutekėjimų įtaką. Ši ir kita betono iliustracija yra pagrindo alternatyvos, o ne du vieno remonto etapai.

Patikrinkite mūro būklę ir įtvirtinimo stabilumą.
Patvirtinkite susisiekimą zonoje už sienos.

Technologinis bandymas →

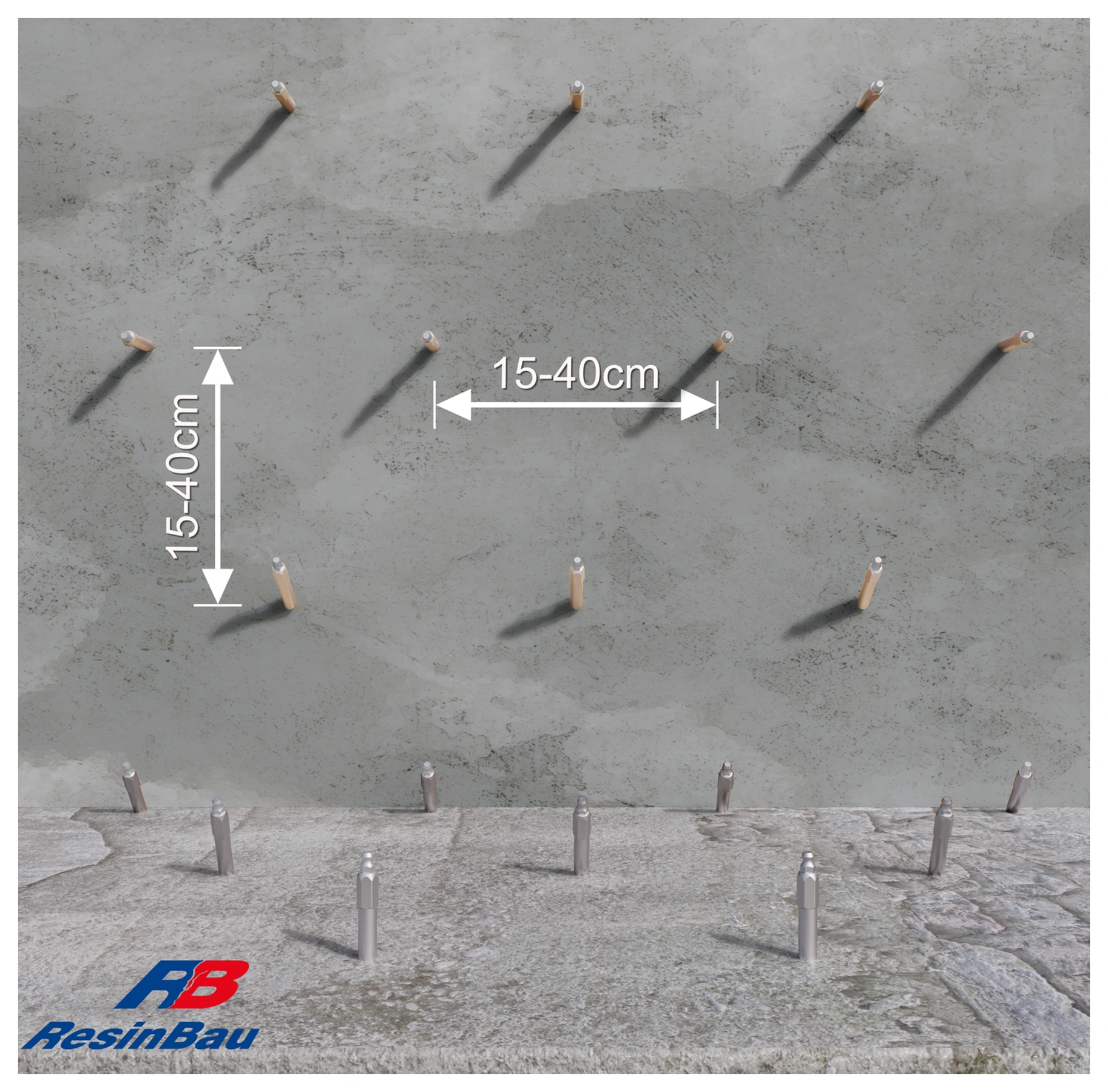

Pakerių vaizdas iš betoninės sienos ir plokštės pusės su iliustraciniu taškų atstumu. — Betono variantui reikia ištirti konstrukciją ir prieigos vientisumą ties siena ir plokšte.

05 · Pagrindo variantas

Pagrindo variantas: tinklas betone

Betone planuokite taškus atsižvelgdami į armatūrą, instaliacijas ir tikrą elemento storį. Apimkite ir sienos jungtį su plokšte, kad užtvara nesibaigtų prieš kampą.

15–40 cm atstumas priklauso parodytam variantui. Aprėptis už betono priklauso nuo grunto ir medžiagos kelio, todėl tinklas tikrinamas bandymu. Šis vaizdas yra alternatyva plytų mūrui; nereiškia papildomo etapo po jo injektavimo.

Atsižvelkite į armatūrą ir instaliacijas.
Patikrinkite vertikalios ir horizontalios dalių jungtį.

Tinklo bandymas →

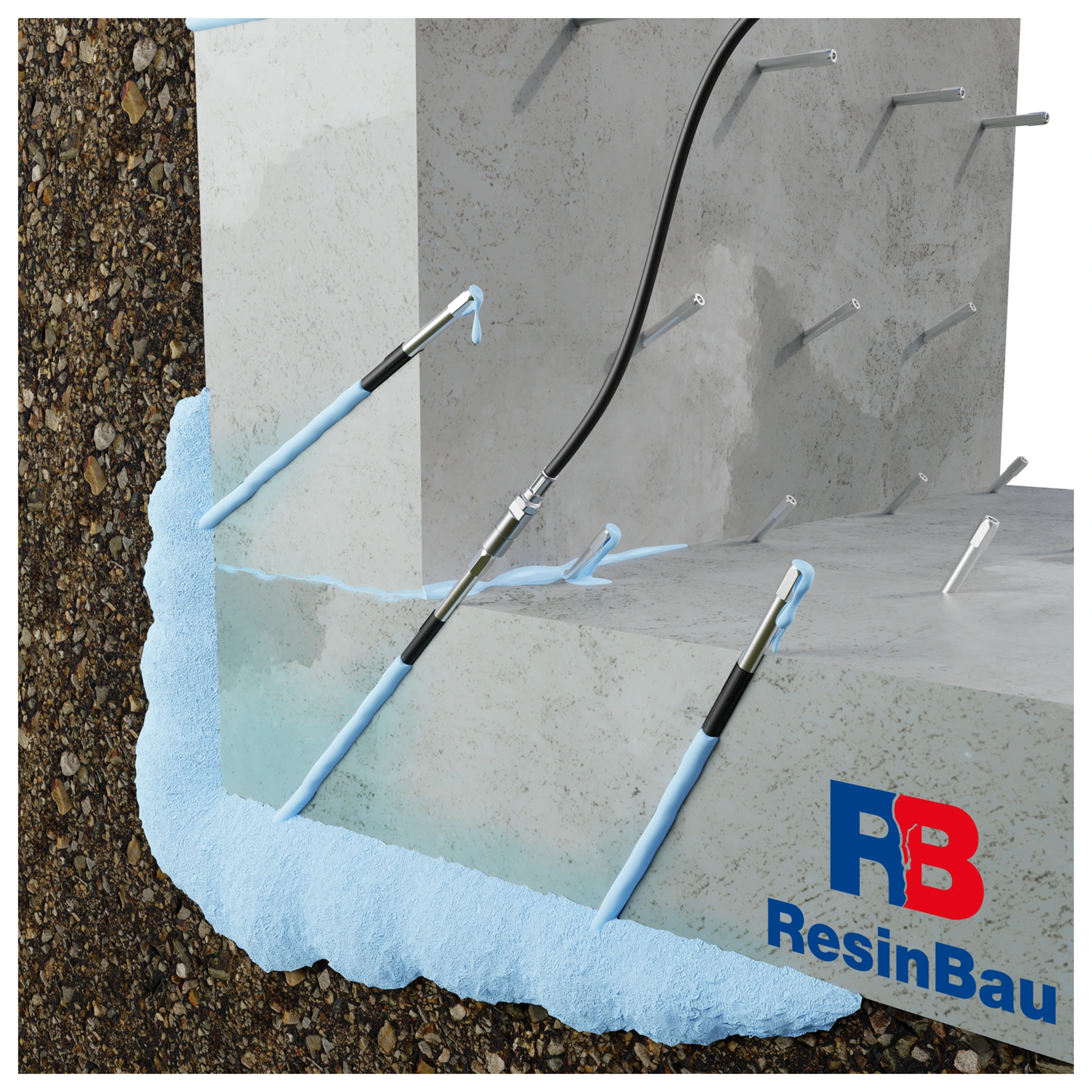

Tiekimas į pakerį, mėlyna zona grunto pusėje ir medžiagos ištekėjimai gretimuose atviruose taškuose. — Susisiekimo stebėjimas leidžia lyginti tiekimo vietą su tikru medžiagos keliu.

06 · Tiekimas

Tiekite medžiagą ir stebėkite perėjimus

Iliustracijoje mėlyna spalva jau reiškia sandarinimo medžiagą, o ne plovimo etapo vandenį. Tiekimas į pasirinktą tašką ir gretimų skylių stebėjimas padeda sekti injekcinės medžiagos sklidimą. Šiuos stebėjimus susiekite su suvartojimu, laiku ir slėgiu.

Esant nekontroliuojamam nutekėjimui, staigiam suvartojimo pokyčiui ar slėgio augimui be srauto, sustabdykite tiekimą ir nustatykite priežastį. Reakcijos laikas turi leisti zonoms susijungti, bet neleisti medžiagai ištekėti už planuotos srities. Bandymas skirtas šiai pusiausvyrai tikrame pagrinde nustatyti.

Registruokite perėjimų seką ir vietas.
Tikrinkite drenažą ir kitus galimus ištekėjimo kelius.

Užuolaidos proceso valdymas →Valymas po pasirinktos injekcinės medžiagos →

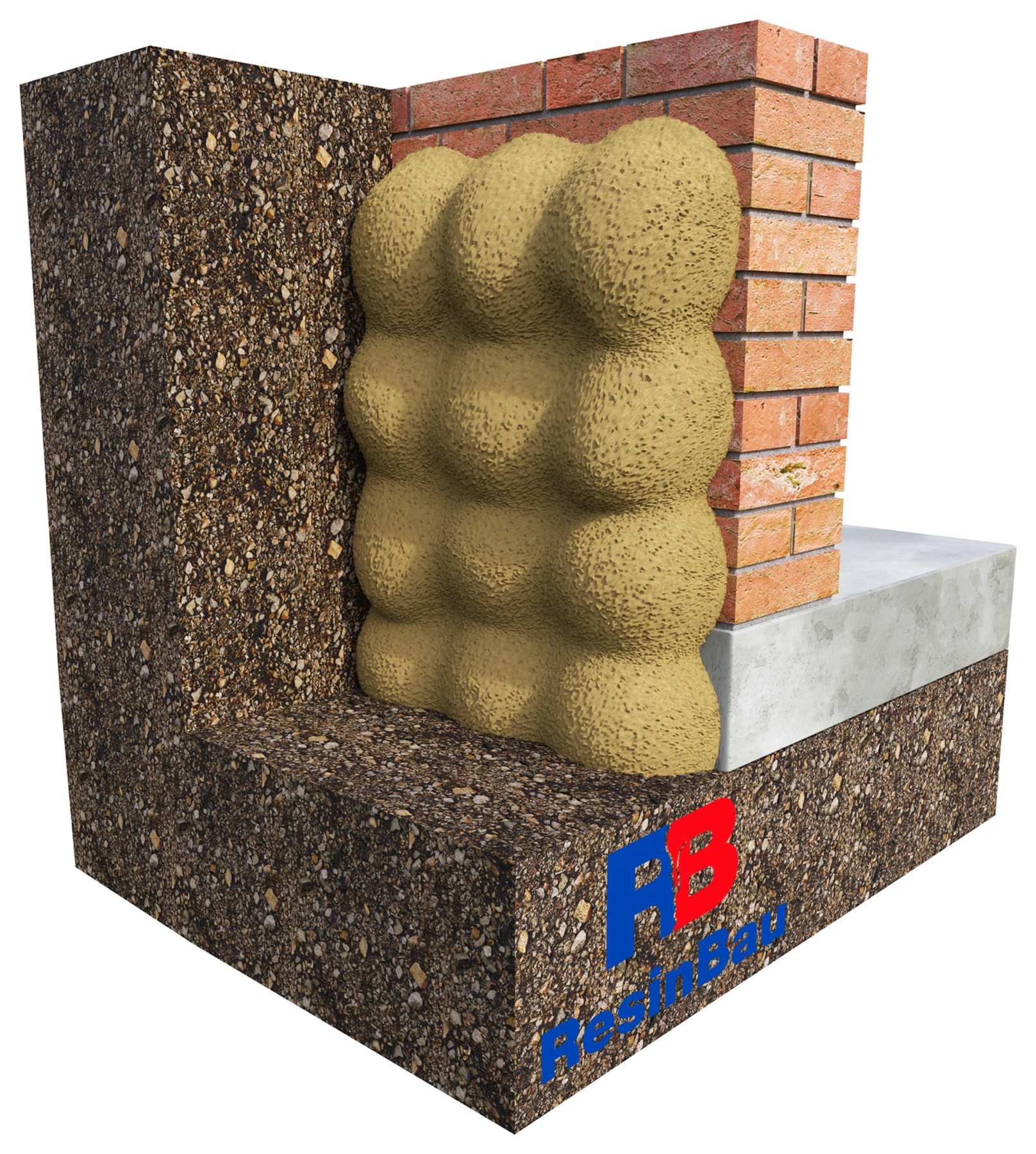

Vaizdas iš grunto pusės su persidengiančiomis geltonomis medžiagos zonomis už sienos. — Tūrinės figūros rodo numatytą zonų vientisumą, o ne garantuotą medžiagos formą grunte.

07 · Kontrolė

Patikrinkite aprėpčių susijungimą ir užuolaidos ribas

Kiekvienas taškas turi dalyvauti kuriant ištisinę užtvarą. Persidengiančios figūros brėžinyje padeda suprasti aprėpčių sujungimo poreikį. Tikra forma priklauso nuo grunto, ertmių, vandens ir tiekimo vykdymo; iliustracijos spalva nenurodo konkretaus gaminio.

Priėmimas apima visą plotą, kampus, jungtį su plokšte ir gretimomis izoliacijomis. Jei nuotėkis persikelia šalia, patikrinkite užtvaros apėjimo galimybę. Dokumentuokite papildymus ir vertinkite sandarumą naudojimui būdingomis vandens sąlygomis; vien sąnaudos nepatvirtina vientisumo.

Patikrinkite užtvaros ribas ir jungtis.
Atskirkite medžiagos balansą nuo sandarumo įrodymo.

Užuolaidos priėmimas →Gruntas: kiti injektavimo tikslai →

Kur turi susidaryti užtvara?

Injekcinė užuolaida susidaro už sienos ar plokštės, dažniausiai konstrukcijos ir grunto sąlyčio zonoje. Tiekiama per pertvarą iš prieinamos pusės. Sprendimą galima svarstyti ten, kur sunku atkurti izoliaciją iš išorės, o ištyrimas leidžia suplanuoti kontroliuojamą sandarinimą.

Tai kitas tikslas nei sienos struktūros įsotinimas. Jei medžiaga lieka mūro porose ir siūlėse, tai dar nereiškia užtvaros už jo sukūrimo. Nustatykite tikslinę zoną pjūvyje prieš parinkdami skylių ilgį ir medžiagos tūrį.

Gruntas nėra vienoda forma

Ištirkite grunto tipą ir išdėstymą, ertmes prie konstrukcijos, vandens lygį ir galimo nutekėjimo vietas. Užpylas, tarpas prie sienos ir rišlus gruntas gali priimti medžiagą visiškai skirtingai. Drenaže ar neuždarytoje ertmėje ji gali judėti toli už planuotos srities.

Pažymėkite užuolaidos ribas: sienos jungtį su plokšte, kampus, įvadus ir gretimas izoliacijas. Prieš tokią detalę pasibaigianti užtvara palieka vandeniui apėjimo galimybę. Remonto apimtį turi lemti pritekėjimo kelias, o ne vien šlapios dėmės paviršius.

Tinklas nustatomas bandymu

Pasirinkite atkarpą, apimančią tipinį pagrindą ir svarbią ribos detalę. Skylės turi pasiekti zoną už konstrukcijos; jas atliekant reikia atsižvelgti į armatūrą, instaliacijas ir tikrą pjūvį. Išvalykite tiekimo kelią, įtvirtinkite pakerius ir paruoškite kontroliuojamą ištekėjimų surinkimą.

Bandymo metu palyginkite medžiagos kiekį, tiekimo laiką, perėjimus tarp taškų ir vandens elgseną. Taip pat patikrinkite, ar medžiaga pasirodo drenaže ar kitose neplanuotose vietose. Pagal tai patikslinkite atstumus, seką, reakcijos laiką ir sekcijų dydį.

Dvi skirtingos priežastys keisti technologiją

Gelis nuteka prieš sukietėdamas

Galimas atviras ištekėjimo kelias arba per ilgas reakcijos laikas srauto atžvilgiu. Ištirkite šį kelią, apribokite jį arba parinkite paruošiamąjį etapą. Greitesnė reakcija be ištyrimo gali tik uždaryti artimiausią tašką.

Medžiaga nesujungia zonų

Patikrinkite skylės išėjimo vietą, pralaidumą, geometriją ir grunto tipą. Gali reikėti kito tinklo ar technologijos. Nemanykite, kad didesnis slėgis kiekviename pagrinde sukurs tolygią užuolaidą.

Suvartojimas gerokai didesnis nei bandyme

Ieškokite grunto pokyčio, kavernos ar susisiekimo su tolima erdve. Nebeekstrapoliuokite pradinių sąnaudų ir iš naujo nustatykite sekcijos ribas.

Nuotėkis dingsta, bet pasirodo šalia

Vanduo galėjo rasti naują kelią. Įvertinkite užtvaros vientisumą ir jos jungtis prieš laikydami remontuojamą plotą baigtu.

Gelio variantas parenkamas pagal aplinką

AcrylGel gali būti paruoštas su polimeru arba vandeniu mišinyje B. Tai nėra tos pačios receptūros pavadinimai. Užuolaidos parinkimas apima drėgmės sąlygas, vandens išlaikymą gelyje, numatomą judėjimą ir išplovimo riziką. Variantas su vandeniu aprašytas užuolaidoms ResinBau medžiagoje; jo pasirinkimą turi lemti zonos ištyrimas.

Esant intensyviam pritekėjimui ar didelėms ertmėms galima svarstyti ištekėjimą ribojantį etapą, o tada tiekti pagrindinę medžiagą. Putojimas laisvoje erdvėje nepasako, kiek gaminio liks grunte ir ar susidarys ištisinė užtvara.

Sąnaudos yra proceso rezultatas, o ne vientisumo įrodymas

Nustatykite bandomosios atkarpos balansą atskirai skirtingiems pagrindams. Išlaikykite medžiagos vienetą, variantą ir koncentraciją; gaminio kilogramai, paruošto mišinio litrai ir grunto zonos tūris nėra sukeičiamieji. Orientacinis kiekis kvadratiniam metrui negali pakeisti bandymo.

Dokumentuokite taškus, perėjimus, pertraukas ir korekcijas. Priėmimas apima visą zoną ir jos pakraščius, o kontrolė turi atitikti tipines vandens sąlygas. Pakitus vandens lygiui gali atsiverti kelias, kuris darbų metu buvo neaktyvus.
