ΤΕΧΝΟΓΝΩΣΙΑ · ΝΕΡΟ ΚΑΙ ΥΠΟΓΕΙΕΣ ΚΑΤΑΣΚΕΥΕΣ

Ενέσεις κουρτίνας: φράγμα πίσω από την κατασκευή

Η κουρτίνα πρέπει να συνδέει τις ζώνες στεγάνωσης από την πλευρά εδάφους. Η επιτυχία εξαρτάται από τη θέση τροφοδοσίας, την πραγματική διαδρομή υλικού και τη συνέχεια στα όρια επισκευής.

ΔιερεύνησηΔιαδικασία και παραλλαγέςΕπιλογή και επόμενο βήμα

ΠΑΡΑΚΟΛΟΥΘΗΣΤΕ ΤΗΝ ΤΕΧΝΟΛΟΓΙΑ

Κουρτίνα: από την πρόσβαση μέσω του δομικού στοιχείου στο συνεχές φράγμα

Η ακολουθία οδηγεί από τη συνολική τομή στην εκτέλεση και προετοιμασία οπών και στην ελεγχόμενη τροφοδοσία. Η κουρτίνα πρέπει να σχηματιστεί πίσω από την κατασκευή, στη ζώνη εδάφους. Ο ορατός κάνναβος πάκερ και η κατανάλωση υλικού δεν αποδεικνύουν από μόνα τους τη συνέχειά της.

Η ζώνη στόχος βρίσκεται έξω από το δομικό στοιχείο, και στη σύνδεση τοίχου και πλάκας.

01 · Τομή

Δείτε το επιδιωκόμενο φράγμα πίσω από τοίχο και πλάκα

Οι οπές διαπερνούν την κατασκευή και οδηγούν το υλικό στη ζώνη επαφής με το έδαφος. Η μπλε λωρίδα δείχνει τον στόχο: σύνδεση στεγάνωσης πίσω από τον τοίχο και κάτω από την πλάκα. Γωνίες, διελεύσεις και περιμετρικά όρια απαιτούν την ίδια προσοχή με το κέντρο της επισκευαζόμενης επιφάνειας.

Το AcrylGel επιλέγεται λαμβάνοντας υπόψη την παραλλαγή μείγματος και την υγρασία. Το HydroGum αποτελεί πιθανή επιλογή κουρτίνας μετά από εξατομικευμένη επιλογή και δοκιμή: πρέπει να επιβεβαιωθούν η κατανομή, η πρόσβαση νερού για την αντίδραση και ο περιορισμός διόγκωσης της αφρώδους πλήρωσης. Κάθε υλικό απαιτεί τη δική του κατάλληλη τεχνολογία.

  • Σημειώστε τα όρια φράγματος στην τομή.
  • Διερευνήστε πιθανές διαδρομές παράκαμψης κουρτίνας.
Παραλλαγές AcrylGel →HydroGum →Εμποτισμός της δομής τοίχου →

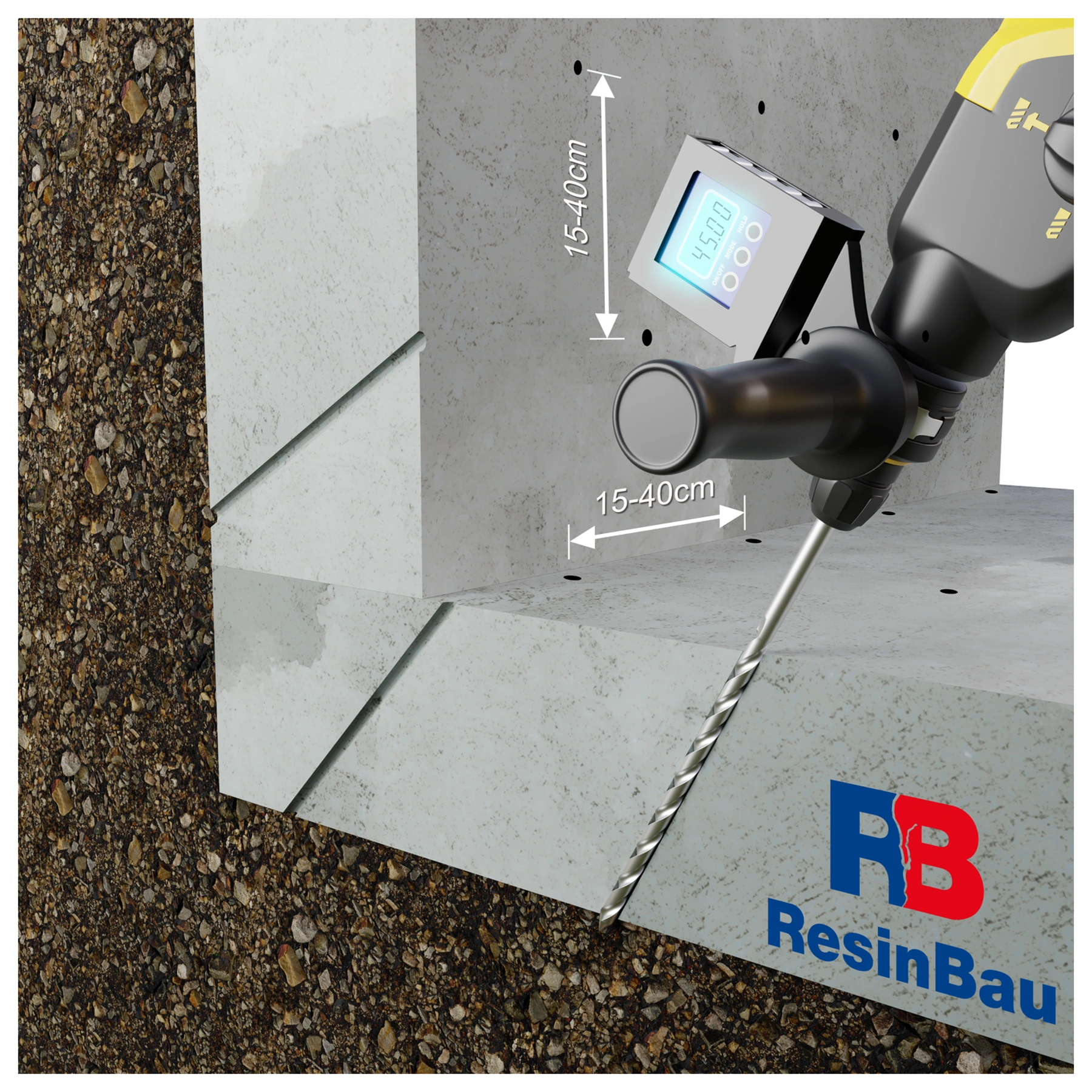

Τη θέση δράσης καθορίζει η έξοδος οπής, όχι μόνο το σημείο εισόδου.

02 · Προετοιμασία

Δημιουργήστε διαδρομή τροφοδοσίας στη ζώνη πίσω από την κατασκευή

Η οπή πρέπει να οδηγεί το υλικό πίσω από το δομικό στοιχείο. Χαράξτε τη βάσει πραγματικού πάχους και διάταξης κατασκευής, λαμβάνοντας υπόψη οπλισμό, εγκαταστάσεις και κατεύθυνση πρόσβασης στη ζώνη εδάφους.

Οι τιμές 15–40 cm της εικόνας αφορούν ενδεικτικό κάνναβο. Η επιλογή απόστασης απαιτεί δοκιμή στο συγκεκριμένο υπόστρωμα. Οπή που τελειώνει μέσα στον τοίχο μπορεί να εμποτίζει τη δομή του, χωρίς να επιβεβαιώνει δημιουργία κουρτίνας εξωτερικά.

  • Επιβεβαιώστε πορεία και βάθος οπής.
  • Διαχωρίστε τη θέση τροφοδοσίας από τη θέση πάκερ.
Δοκιμή καννάβου και τεχνολογίας →

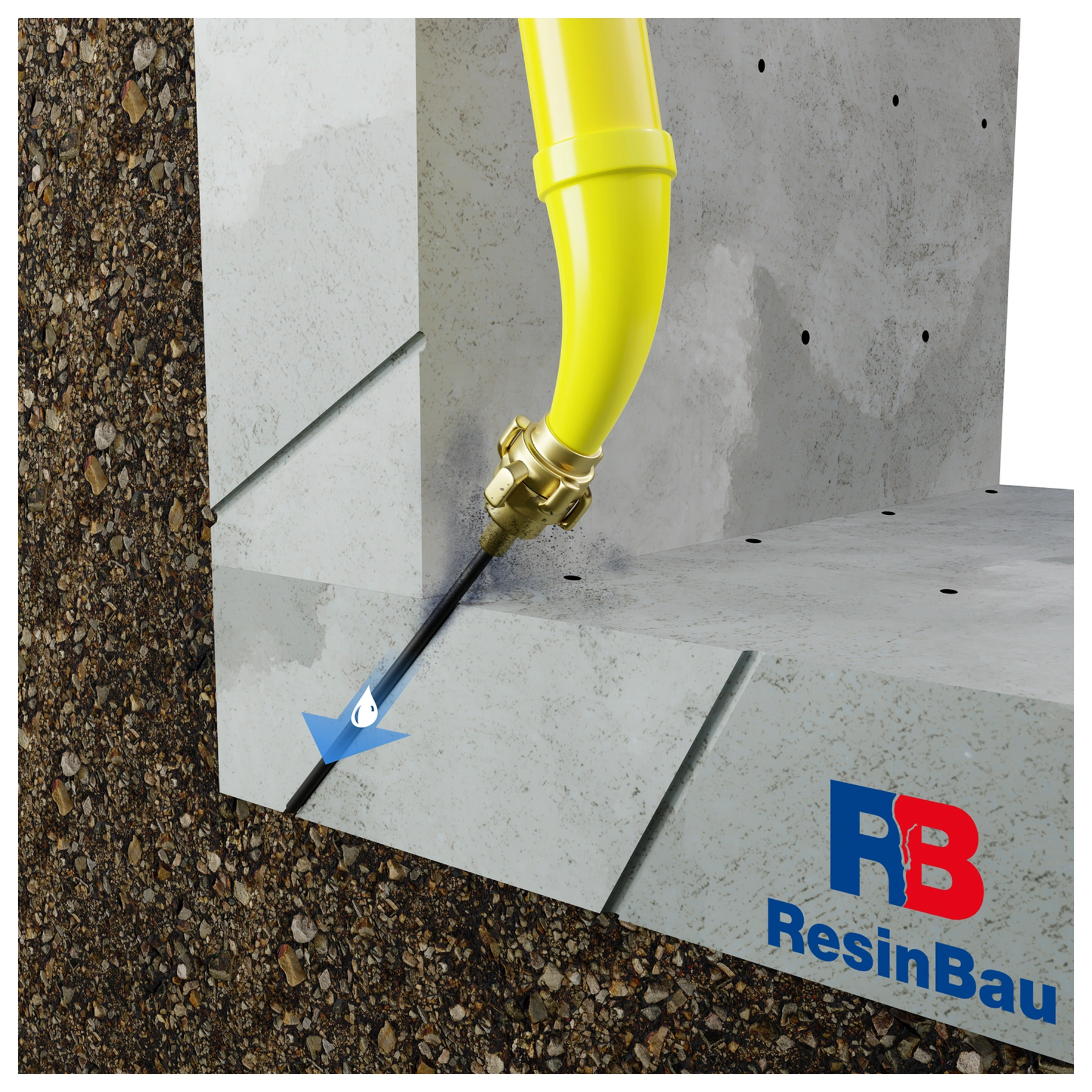

Το μπλε βέλος σε αυτή τη διαφάνεια σημαίνει νερό προετοιμασίας οπής.

03 · Προετοιμασία

Καθαρίστε τις οπές και ελέγξτε τη διαδρομή ροής

Αφαιρέστε τα υπολείμματα διάτρησης από τη διαδρομή τροφοδοσίας. Η έκπλυση με νερό προετοιμάζει την οπή πριν από την κύρια έγχυση. Επιλέξτε τρόπο και ένταση βάσει της κατάστασης κατασκευής και υποστρώματος.

Ελέγξτε τη βατότητα και παρατηρήστε πού εμφανίζεται νερό. Μη προγραμματισμένες εκροές μπορεί να δείχνουν επικοινωνία με κενό ή άλλο χώρο. Η προετοιμασία οπής δεν είναι δοκιμή στεγανότητας της τελικής κουρτίνας ούτε επιβεβαίωση της μελλοντικής εμβέλειας ενέματος.

  • Εξασφαλίστε ελεγχόμενη συλλογή εκροών.
  • Καταγράψτε τις διαδρομές επικοινωνίας που αποκαλύφθηκαν.
Διερεύνηση υποστρώματος και πιθανής απορροής →

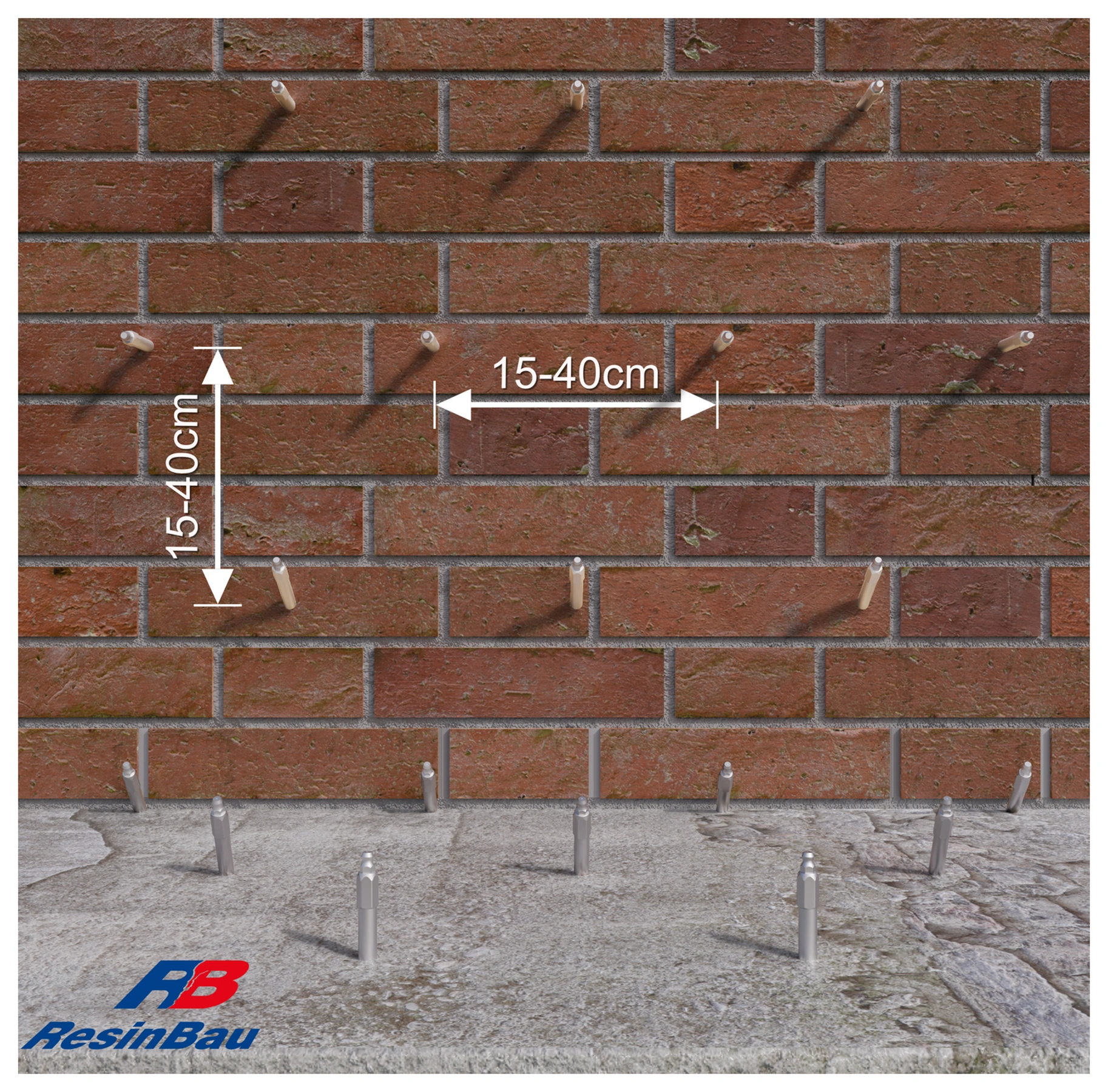

Η παραλλαγή τοιχοποιίας δείχνει σημεία πρόσβασης· η ζώνη κουρτίνας βρίσκεται πίσω από τον τοίχο.

04 · Παραλλαγή υποστρώματος

Παραλλαγή υποστρώματος: κάνναβος σε τοιχοποιία από τούβλα

Σχεδιάστε σημεία τροφοδοσίας και παρατήρησης σε σχέση με την πραγματική τοιχοποιία και τη σύνδεση με την πλάκα. Το πάκερ πρέπει να εδράζεται σταθερά και η διαδρομή τροφοδοσίας να φθάνει στην εξωτερική ζώνη. Η απορρόφηση υλικού από τούβλα ή αρμούς κονιάματος δεν επιβεβαιώνει από μόνη της δημιουργία κουρτίνας.

Η εικονιζόμενη απόσταση 15–40 cm είναι παράδειγμα. Επιλέξτε τη σε δοκιμαστικό τμήμα, ελέγχοντας την επίδραση εδάφους, κενών και πιθανών απορροών. Αυτή η διαφάνεια και η επόμενη με σκυρόδεμα είναι εναλλακτικά υποστρώματα, όχι δύο στάδια μίας επισκευής.

  • Ελέγξτε την κατάσταση τοιχοποιίας και τη σταθερότητα έδρασης.
  • Επιβεβαιώστε την επικοινωνία στη ζώνη πίσω από τον τοίχο.
Δοκιμή εφαρμογής →

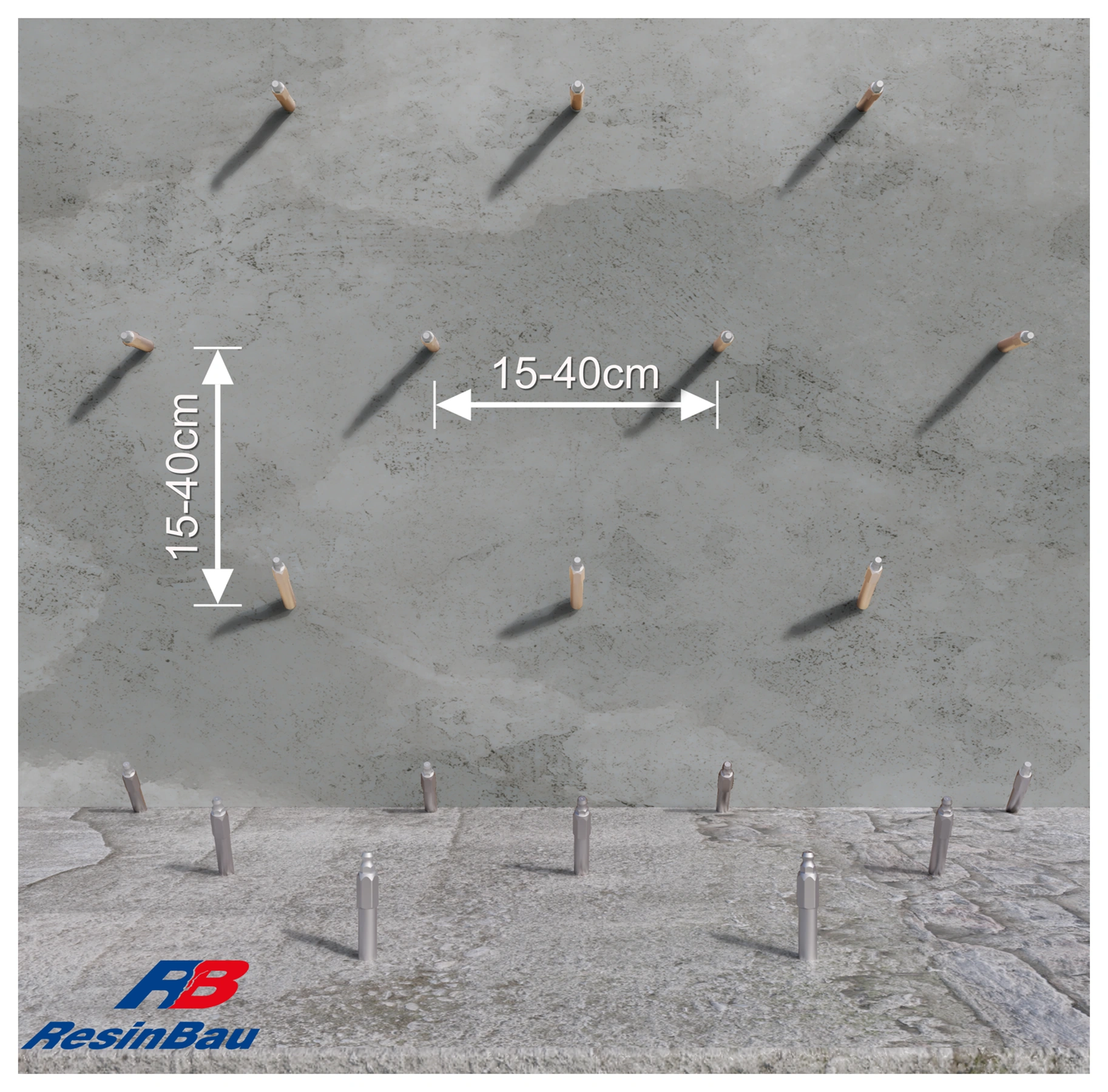

Η παραλλαγή σκυροδέματος απαιτεί διερεύνηση κατασκευής και συνέχειας πρόσβασης στον τοίχο και στην πλάκα.

05 · Παραλλαγή υποστρώματος

Παραλλαγή υποστρώματος: κάνναβος σε σκυρόδεμα

Στο σκυρόδεμα σχεδιάστε σημεία λαμβάνοντας υπόψη οπλισμό, εγκαταστάσεις και πραγματικό πάχος στοιχείου. Συμπεριλάβετε και τη σύνδεση τοίχου και πλάκας ώστε το φράγμα να μην τελειώνει πριν από τη γωνία.

Η απόσταση 15–40 cm αφορά την εικονιζόμενη λύση. Η εξάπλωση πίσω από το σκυρόδεμα εξαρτάται από το έδαφος και τη διαδρομή υλικού, γι’ αυτό ο κάνναβος ελέγχεται με δοκιμή. Αυτή η όψη είναι εναλλακτική της τοιχοποιίας από τούβλα· δεν σημαίνει πρόσθετο στάδιο μετά την έγχυσή της.

  • Λάβετε υπόψη οπλισμό και εγκαταστάσεις.
  • Ελέγξτε τη σύνδεση κατακόρυφου και οριζόντιου τμήματος.
Δοκιμή καννάβου →

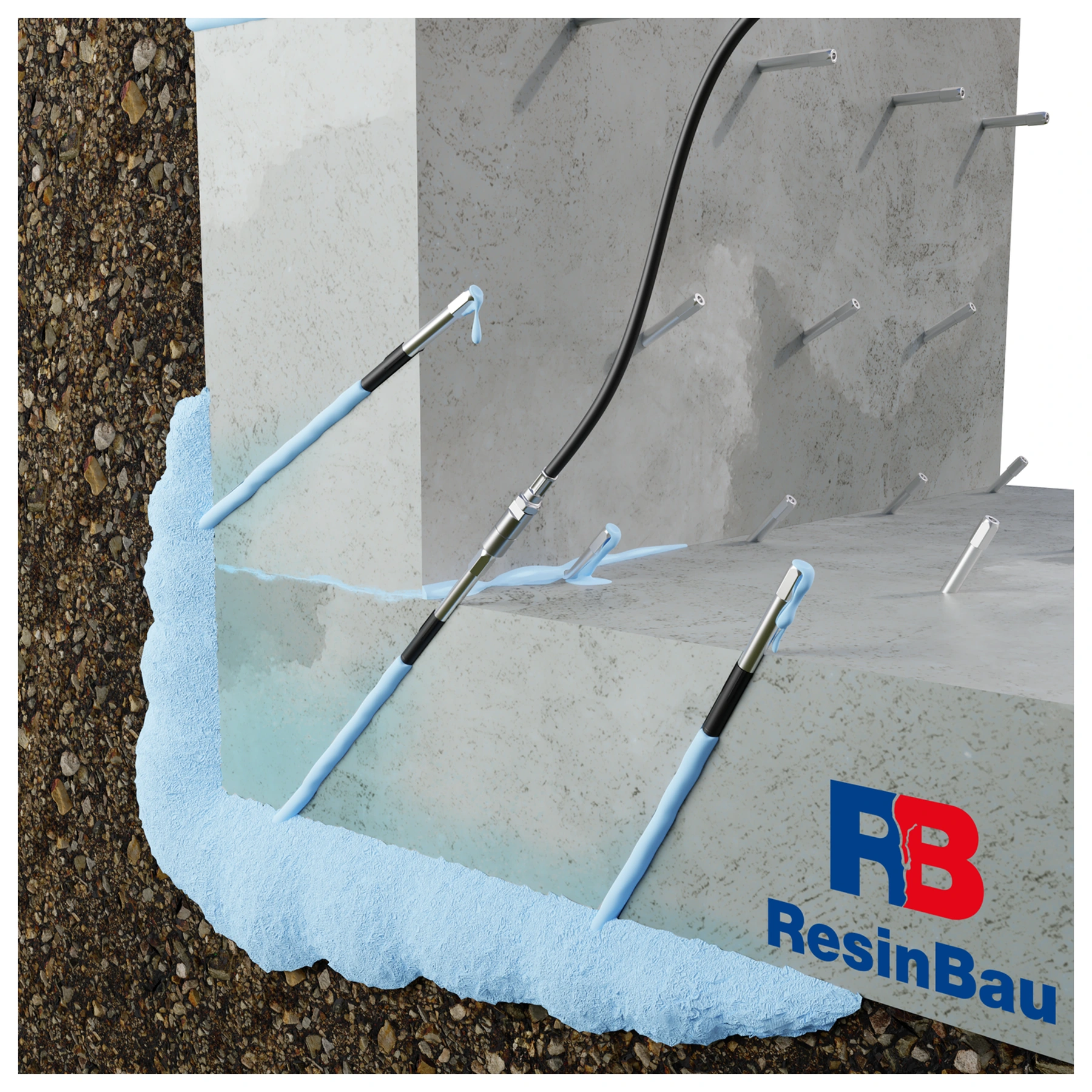

Η παρατήρηση επικοινωνίας επιτρέπει τη σύγκριση θέσης τροφοδοσίας με την πραγματική διαδρομή υλικού.

06 · Τροφοδοσία

Τροφοδοτήστε υλικό και παρακολουθήστε τις διελεύσεις

Στη διαφάνεια, το μπλε χρώμα σημαίνει πλέον στεγανωτικό υλικό, όχι νερό έκπλυσης. Η τροφοδοσία στο επιλεγμένο σημείο και η παρατήρηση γειτονικών οπών βοηθούν στην παρακολούθηση εξάπλωσης ενέματος. Συνδυάστε αυτές τις παρατηρήσεις με απορρόφηση, χρόνο και πίεση.

Σε ανεξέλεγκτη απορροή, ξαφνική αλλαγή απορρόφησης ή αύξηση πίεσης χωρίς ροή, σταματήστε την τροφοδοσία και προσδιορίστε την αιτία. Ο χρόνος αντίδρασης πρέπει να επιτρέπει σύνδεση ζωνών, αλλά όχι διαφυγή υλικού εκτός προγραμματισμένης περιοχής. Η δοκιμή καθορίζει αυτή την ισορροπία στο πραγματικό υπόστρωμα.

  • Καταγράφετε τη σειρά και τις θέσεις διελεύσεων.
  • Ελέγχετε αποστραγγίσεις και άλλες πιθανές οδούς διαφυγής.
Έλεγχος διαδικασίας κουρτίνας →Καθαρισμός μετά το επιλεγμένο ένεμα →

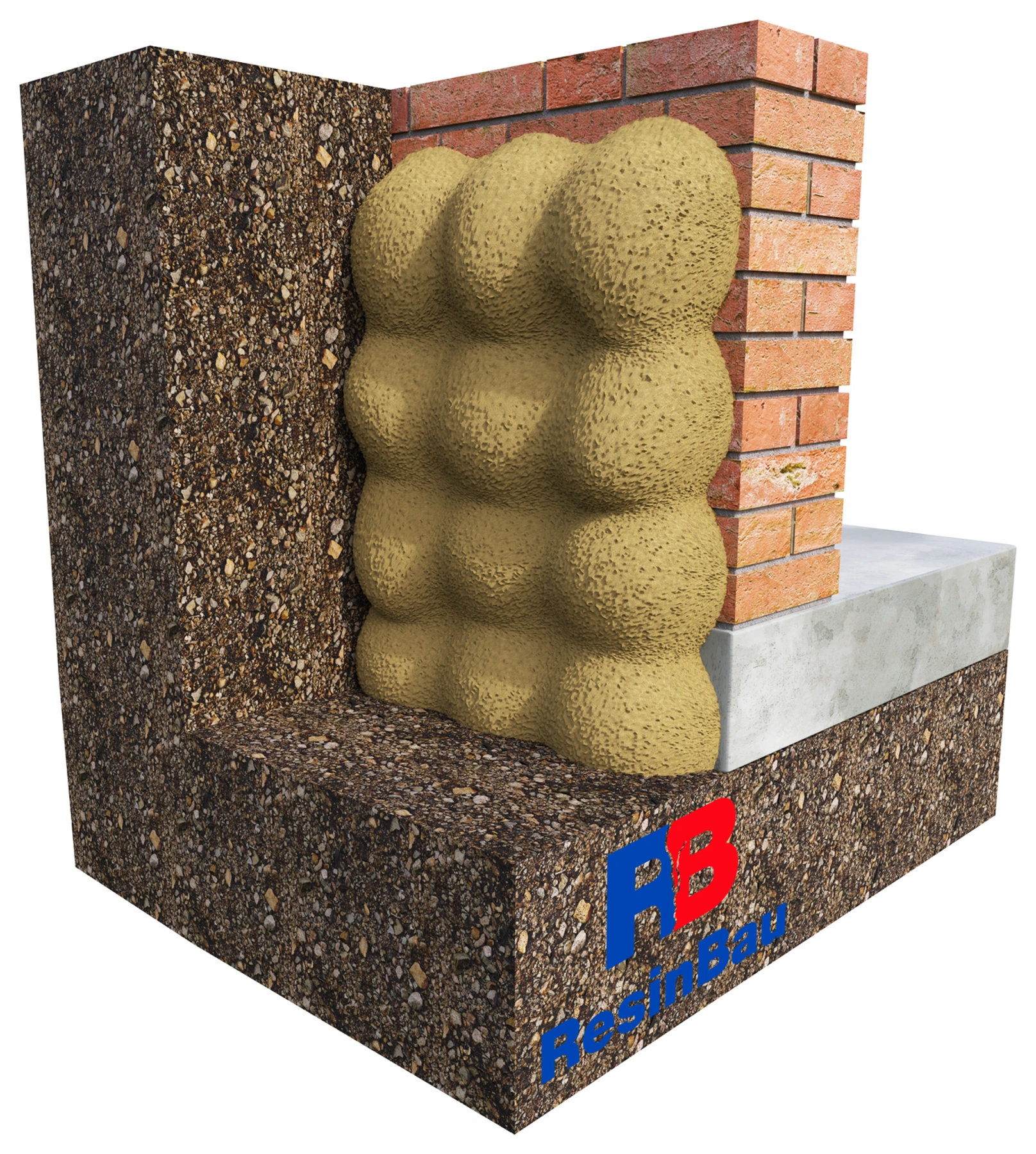

Οι όγκοι δείχνουν την επιδιωκόμενη συνέχεια ζωνών, όχι εγγυημένο σχήμα υλικού στο έδαφος.

07 · Έλεγχος

Ελέγξτε τη σύνδεση των ζωνών εξάπλωσης και τα όρια κουρτίνας

Κάθε σημείο πρέπει να συμβάλλει στη δημιουργία συνεχούς φράγματος. Οι επικαλυπτόμενοι όγκοι του σχεδίου βοηθούν στην κατανόηση της ανάγκης σύνδεσης ζωνών εξάπλωσης. Το πραγματικό σχήμα εξαρτάται από έδαφος, κενά, νερό και χειρισμό τροφοδοσίας· το χρώμα της εικόνας δεν ταυτοποιεί συγκεκριμένο προϊόν.

Η παραλαβή καλύπτει ολόκληρη την περιοχή, τις γωνίες, τη σύνδεση με πλάκα και γειτονικές στεγανώσεις. Αν η διαρροή μετατοπίζεται δίπλα, ελέγξτε πιθανή παράκαμψη φράγματος. Τεκμηριώστε συμπληρώσεις και αξιολογήστε στεγανότητα σε υδατικές συνθήκες αντιπροσωπευτικές της χρήσης· η κατανάλωση μόνη της δεν επιβεβαιώνει συνέχεια.

  • Ελέγξτε όρια και συνδέσεις φράγματος.
  • Διαχωρίστε το ισοζύγιο υλικού από την απόδειξη στεγανότητας.
Παραλαβή κουρτίνας →Έδαφος: άλλοι στόχοι ενέσεων →

Πού πρέπει να δημιουργηθεί το φράγμα;

Η κουρτίνα ενέσεων δημιουργείται έξω από τον τοίχο ή την πλάκα, συνήθως στη ζώνη επαφής κατασκευής και εδάφους. Η τροφοδοσία γίνεται μέσω του δομικού στοιχείου από την προσβάσιμη πλευρά. Η λύση μπορεί να εξεταστεί όπου η αποκατάσταση εξωτερικής στεγάνωσης είναι δύσκολη και η διερεύνηση επιτρέπει σχεδιασμό ελεγχόμενης στεγάνωσης.

Αυτός ο στόχος διαφέρει από τον εμποτισμό της δομής τοίχου. Αν το υλικό παραμένει στους πόρους και αρμούς κονιάματος, αυτό δεν σημαίνει ακόμη δημιουργία φράγματος πίσω από την τοιχοποιία. Καθορίστε τη ζώνη στόχο στην τομή πριν επιλέξετε μήκη οπών και όγκο υλικού.

Το έδαφος δεν είναι ομοιόμορφο καλούπι

Διερευνήστε τύπο και διάταξη εδάφους, κενά δίπλα στην κατασκευή, στάθμη νερού και πιθανές θέσεις απορροής. Η επίχωση, το διάκενο δίπλα στον τοίχο και το συνεκτικό έδαφος μπορεί να δέχονται υλικό εντελώς διαφορετικά. Σε αποστράγγιση ή ανοικτό κενό μπορεί να μετακινηθεί πολύ έξω από την προγραμματισμένη περιοχή.

Σημάνετε τα όρια κουρτίνας: σύνδεση τοίχου και πλάκας, γωνίες, διελεύσεις και γειτονικές στεγανώσεις. Φράγμα που τελειώνει πριν από τέτοια λεπτομέρεια επιτρέπει στο νερό να το παρακάμψει. Το αντικείμενο επισκευής πρέπει να προκύπτει από τη διαδρομή εισροής, όχι μόνο από την επιφάνεια υγρής κηλίδας.

Ο κάνναβος καθορίζεται με δοκιμή

Επιλέξτε τμήμα με αντιπροσωπευτικό υπόστρωμα και σημαντική οριακή λεπτομέρεια. Οι οπές πρέπει να φθάνουν στη ζώνη πίσω από την κατασκευή· η εκτέλεσή τους πρέπει να λαμβάνει υπόψη οπλισμό, εγκαταστάσεις και πραγματική τομή. Καθαρίστε τη διαδρομή τροφοδοσίας, τοποθετήστε πάκερ και προετοιμάστε ελεγχόμενη συλλογή εκροών.

Κατά τη δοκιμή συγκρίνετε ποσότητα υλικού, χρόνο τροφοδοσίας, διελεύσεις μεταξύ σημείων και συμπεριφορά νερού. Ελέγξτε επίσης αν το υλικό εμφανίζεται σε αποστράγγιση ή άλλες μη προβλεπόμενες θέσεις. Βάσει αυτών προσαρμόστε απόσταση, σειρά, χρόνο αντίδρασης και μέγεθος τμημάτων.

Δύο διαφορετικοί λόγοι αλλαγής τεχνολογίας

Το τζελ διαφεύγει πριν πήξει

Μπορεί να υπάρχει ανοικτή διαδρομή διαφυγής ή υπερβολικά μεγάλος χρόνος αντίδρασης σε σχέση με τη ροή. Διερευνήστε τη διαδρομή, περιορίστε τη ή επιλέξτε προκαταρκτικό στάδιο. Ταχύτερη αντίδραση χωρίς διερεύνηση μπορεί απλώς να κλείσει το πλησιέστερο σημείο.

Το υλικό δεν συνδέει τις ζώνες

Ελέγξτε τη θέση εξόδου οπής, τη βατότητα, τη γεωμετρία και τον τύπο εδάφους. Μπορεί να χρειάζεται άλλος κάνναβος ή τεχνολογία. Μη θεωρείτε ότι υψηλότερη πίεση θα δημιουργήσει ομοιόμορφη κουρτίνα σε κάθε υπόστρωμα.

Η απορρόφηση είναι πολύ μεγαλύτερη από τη δοκιμή

Αναζητήστε αλλαγή εδάφους, κοιλότητα ή επικοινωνία με απομακρυσμένο χώρο. Σταματήστε την αναγωγή της αρχικής κατανάλωσης και καθορίστε ξανά τα όρια τμήματος.

Η διαρροή εξαφανίζεται αλλά εμφανίζεται δίπλα

Το νερό μπορεί να βρήκε νέα διαδρομή. Αξιολογήστε τη συνέχεια φράγματος και τις συνδέσεις του πριν θεωρήσετε την επισκευαζόμενη περιοχή ολοκληρωμένη.

Η παραλλαγή τζελ επιλέγεται βάσει περιβάλλοντος

Το AcrylGel μπορεί να παρασκευαστεί με πολυμερές ή νερό στο μείγμα B. Δεν πρόκειται για ονομασίες της ίδιας σύνθεσης. Για κουρτίνα, η επιλογή περιλαμβάνει συνθήκες υγρασίας, συγκράτηση νερού στο τζελ, αναμενόμενη κίνηση και κίνδυνο έκπλυσης. Η παραλλαγή με νερό περιγράφεται για κουρτίνες στο υλικό ResinBau· η επιλογή της πρέπει να προκύπτει από διερεύνηση της ζώνης.

Σε έντονη εισροή ή μεγάλα κενά μπορεί να εξεταστεί στάδιο περιορισμού διαφυγής και έπειτα τροφοδοσία του κύριου υλικού. Ο αφρισμός σε ελεύθερο χώρο δεν δείχνει πόσο προϊόν θα παραμείνει στο έδαφος ούτε αν θα δημιουργηθεί συνεχές φράγμα.

Η κατανάλωση είναι αποτέλεσμα της διαδικασίας, όχι απόδειξη συνέχειας

Καθορίστε ισοζύγιο από το δοκιμαστικό τμήμα χωριστά για διαφορετικά υποστρώματα. Διατηρήστε μονάδα, παραλλαγή και συγκέντρωση υλικού· κιλά προϊόντος, λίτρα έτοιμου μείγματος και όγκος ζώνης στο έδαφος δεν είναι εναλλάξιμα. Ενδεικτική ποσότητα ανά τετραγωνικό μέτρο δεν μπορεί να υποκαταστήσει τη δοκιμή.

Τεκμηριώνετε σημεία, διελεύσεις, διακοπές και διορθώσεις. Η παραλαβή καλύπτει ολόκληρη τη ζώνη και την περίμετρό της, ενώ ο έλεγχος πρέπει να αντιστοιχεί σε αντιπροσωπευτικές υδατικές συνθήκες. Αλλαγή στάθμης νερού μπορεί να αποκαλύψει διαδρομή ανενεργή κατά τις εργασίες.

ΕΠΙΛΟΓΗ RESINBAU

Το υλικό προκύπτει από τις συνθήκες

AcrylGel — παραλλαγή με νερό →

Παραλλαγή κουρτίνας με νερό στο μείγμα B, επιλεγμένη βάσει συνθηκών εδάφους και υγρασίας. Διατηρήστε έλεγχο αντίδρασης και κινδύνου μετακίνησης υλικού.

ResinBau AcrylGel + Polymer →

Παραλλαγή με πολυμερές, όταν προκύπτει από την επιλεγμένη τεχνολογία και τις συνθήκες λειτουργίας φράγματος. Μην εφαρμόζετε την πυκνότητα ολόκληρου του μείγματος στο πολυμερές μόνο.

HydroGum →

Πιθανή επιλογή σε ροή νερού και μεγαλύτερα κενά· απαιτείται επιβεβαίωση πρόσβασης, νερού για την αντίδραση και τρόπου περιορισμού διόγκωσης.

WaterStopper →

Προκαταρκτικός περιορισμός έντονης εισροής ή διαφυγής υλικού πριν από την κύρια στεγάνωση.

Υπολογίστε όσα γνωρίζετε

ΥΠΟΛΟΓΙΣΤΗΣΑνάμειξη AcrylGel →

Επιλέξτε παραλλαγή και έπειτα ελέγξτε την αντίδραση σε δείγμα υπό συνθήκες εργοταξίου.

ΥΠΟΛΟΓΙΣΤΗΣΙσοζύγιο λίτρων–κιλών →

Μετατρέψτε το υλικό της δοκιμής· ο υπολογιστής δεν καθορίζει την εμβέλεια κουρτίνας.

Επόμενο βήμα

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΕμποτισμός μέσα στον τοίχο →

Συγκρίνετε τη ζώνη δράσης των δύο μεθόδων.

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΈδαφος και θεμέλια →

Διαχωρίστε τη στεγάνωση από τον στόχο φέρουσας ικανότητας και ανύψωσης.

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΔοκιμαστικό τμήμα →

Καταγράψτε παραδοχές, παρατηρήσεις και κριτήρια συνέχισης εργασίας.

Συζητήστε τις συνθήκες του έργου σας

Ετοιμάστε τομή, περιγραφή νερού και κίνησης και αποτελέσματα προηγούμενων δοκιμών. Η ResinBau βοηθά στην επιλογή υλικού και τεχνολογίας εφαρμογής.

Συζήτηση έργου / τεχνική επιλογή ↗
