Ridåinjektering: barriär bakom konstruktionen

Ridån ska förena tätningszoner på marksidan. Tillförselplats, faktisk materialväg och kontinuitet vid reparationens gränser avgör resultatet.

Undersökning Förlopp och alternativ Val och nästa steg

FÖLJ METODEN

Ridå: från åtkomst genom konstruktionen till sammanhängande barriär

Sekvensen går från hela tvärsnittet via borrning och förberedelse till kontrollerad tillförsel. Ridån ska bildas bakom konstruktionen i markzonen. Synligt packarrutnät och materialåtgång bevisar inte ensamt dess kontinuitet.

Tvärsnitt av tegelmurverk, stenmurverk och betong anslutna till en platta; blå barriär på marksidan. — Målzonen finns utanför konstruktionen, även vid anslutningen mellan vägg och platta.

01 · Tvärsnitt

Se målbarriären bakom vägg och platta

Borrhålen passerar konstruktionen och leder material till markkontakten. Blå remsa visar målet: sammanhängande tätning bakom väggen och under plattan. Hörn, genomföringar och kanter kräver samma uppmärksamhet som reparationsytans mitt.

AcrylGel väljs efter blandningsvariant och fukt. HydroGum kan vara ett ridåalternativ efter individuellt val och prov: spridning, tillgång till reaktionsvatten och begränsad expansion av skumfyllningen måste bekräftas. Båda materialen kräver sin egen metod.

Markera barriärens gränser i tvärsnittet.
Undersök möjliga vägar runt ridån.

AcrylGel-alternativ →HydroGum →Impregnering av väggstrukturen →

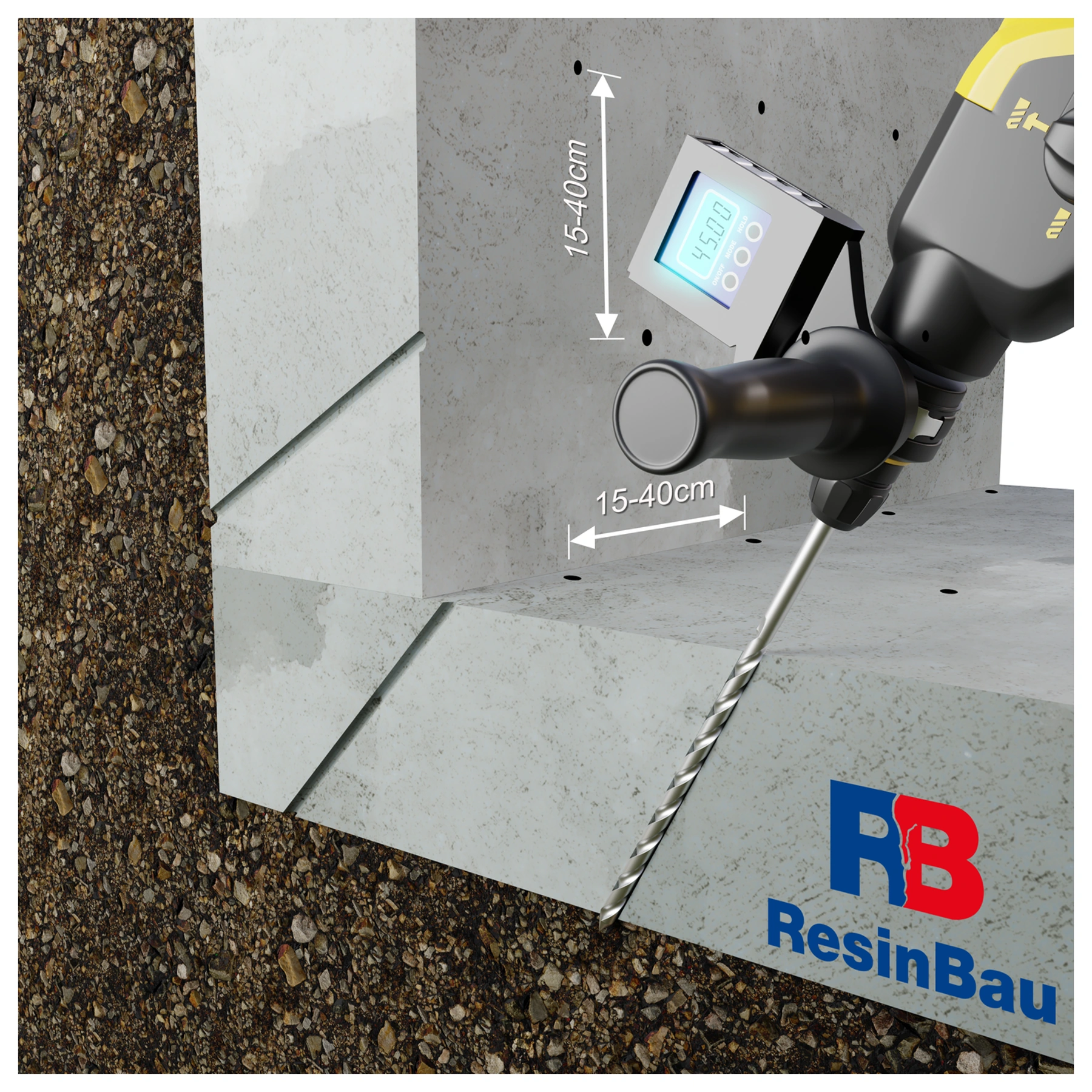

Borrhål i vägg och platta till marken på konstruktionens andra sida. — Hålets utlopp avgör verkningsplatsen, inte bara ingången.

02 · Förberedelse

Skapa tillförselvägen till zonen bakom konstruktionen

Hålet ska leda material bakom konstruktionen. Bestäm det efter verklig tjocklek och uppbyggnad med hänsyn till armering, installationer och åtkomstriktning till markzonen.

Bildens 15–40 cm gäller ett schematiskt rutnät. Avståndet måste provas i aktuellt underlag. Ett hål som slutar inne i väggen kan impregnera dess struktur, vilket inte bekräftar en ridå på utsidan.

Bekräfta hålets sträckning och djup.
Skilj tillförselplats från packarens placering.

Prov av rutnät och metod →

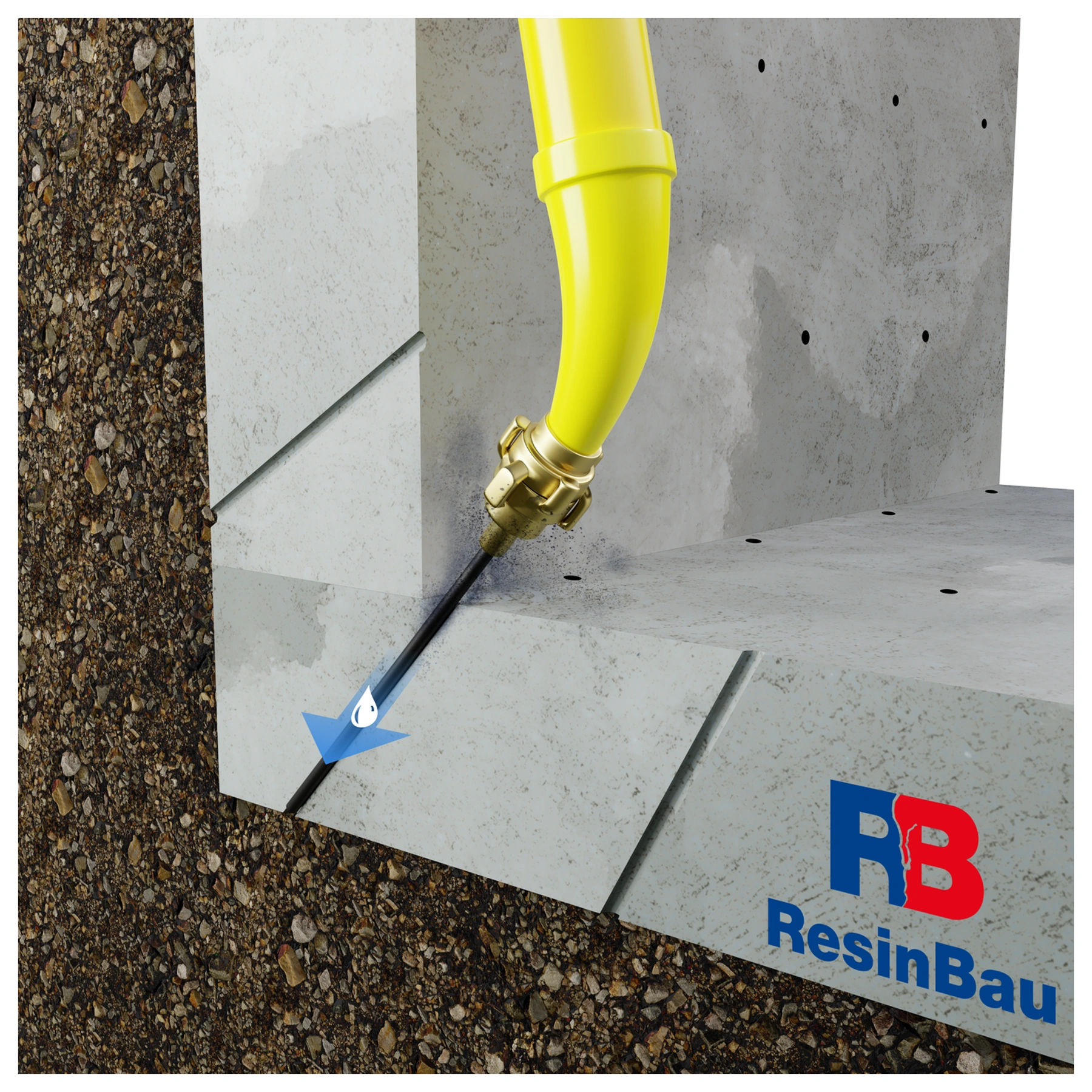

Vattenspolning av hålet; blå pil leder till det yttre utloppet. — Den blå pilen i denna bild betyder vatten för hålförberedelse.

03 · Förberedelse

Rengör hålen och kontrollera flödesvägen

Ta bort borrrester ur tillförselvägen. Vattenspolning förbereder hålet före injektering. Anpassa metod och intensitet till konstruktionens och underlagets skick.

Kontrollera öppenhet och observera var vatten kommer fram. Oplanerade utflöden kan visa förbindelse med hålrum eller annat utrymme. Hålförberedelsen är inte täthetsprov för färdig ridå eller bekräftelse av framtida injekteringsräckvidd.

Ordna kontrollerad uppsamling av utflöden.
Anteckna upptäckta förbindelsevägar.

Undersökning av underlag och möjligt utflöde →

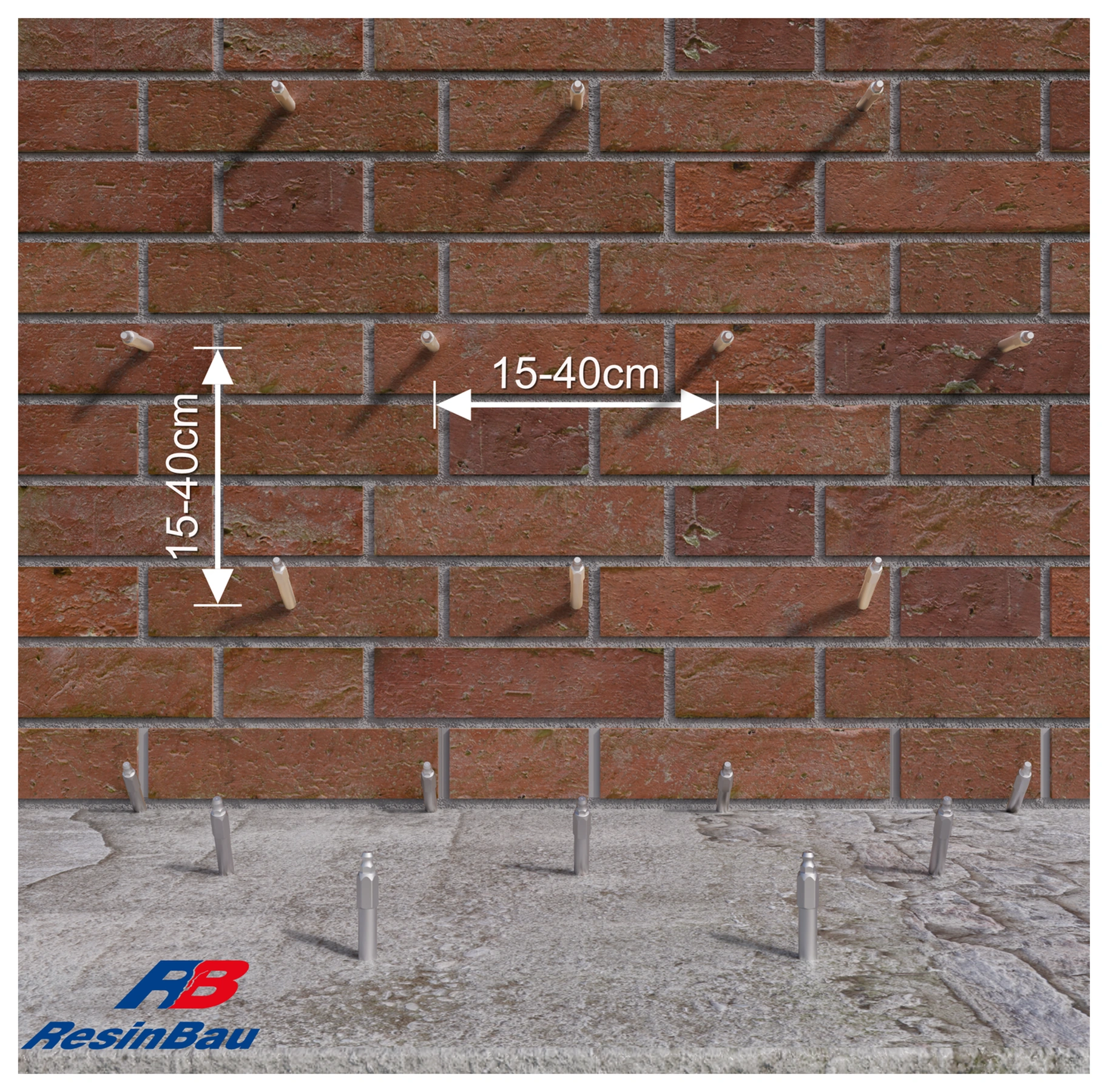

Packare sedda från tegelmurverkets sida med fortsatta punkter på plattan. — Tegelalternativet visar åtkomstpunkterna; ridåzonen ligger bakom murverket.

04 · Underlagsalternativ

Underlagsalternativ: rutnät på tegelmurverk

Planera tillförsel- och observationspunkter efter verkligt murverk och plattans anslutning. Packaren måste sitta stabilt och tillförselvägen nå den yttre zonen. Att tegel eller fogar tar emot material bekräftar inte en ridå.

Visat avstånd 15–40 cm är ett exempel. Välj det i en provsektion och kontrollera markens, hålrummens och möjliga utflödens inverkan. Denna bild och nästa med betong är underlagsalternativ, inte två steg i samma reparation.

Kontrollera murverkets skick och infästningens stabilitet.
Bekräfta förbindelsen i zonen bakom väggen.

Metodprov →

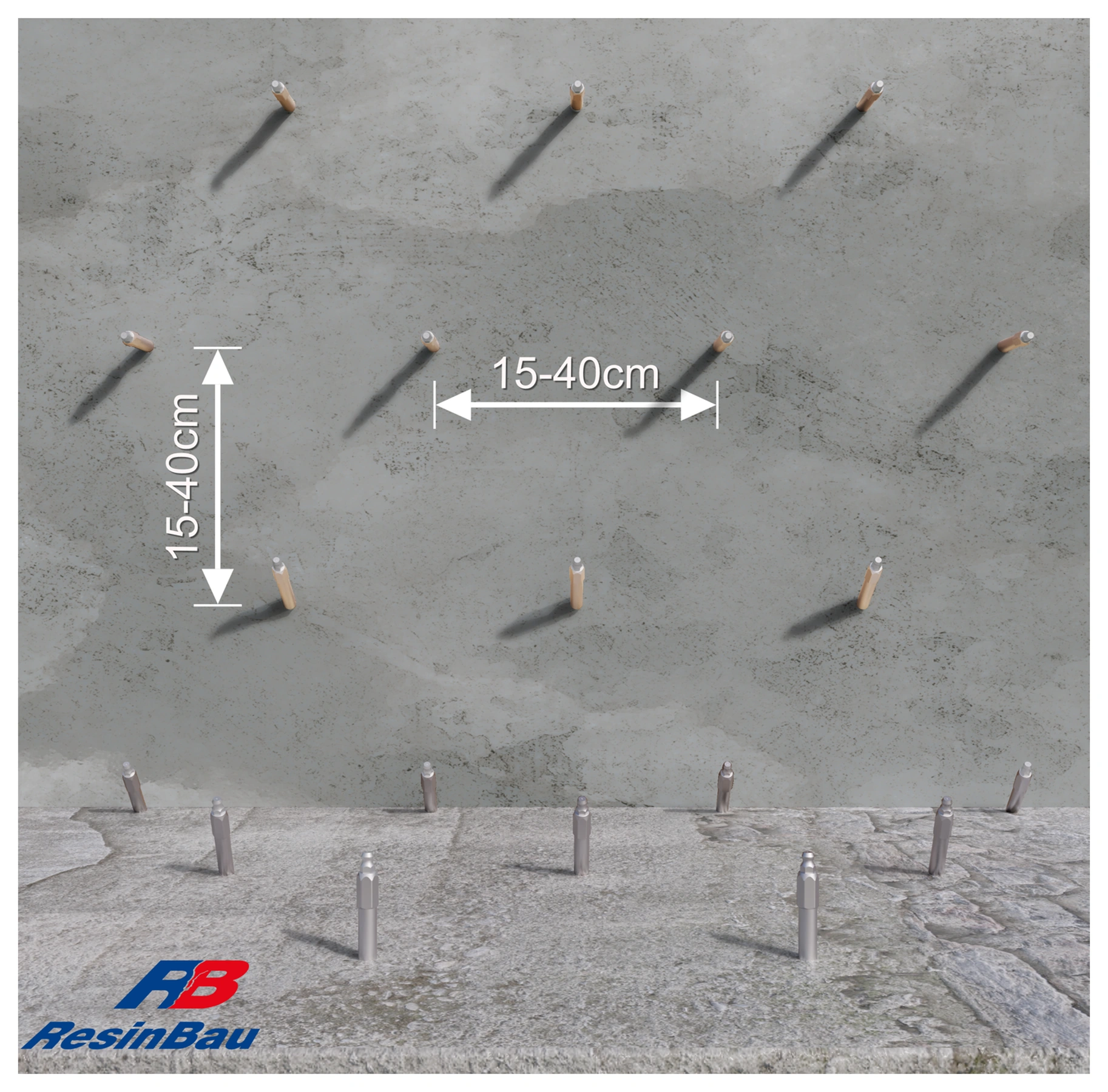

Packare sedda från betongvägg och platta med schematiska punktavstånd. — Betongalternativet kräver undersökning av konstruktionen och sammanhängande åtkomst vid vägg och platta.

05 · Underlagsalternativ

Underlagsalternativ: rutnät på betong

Planera betongpunkter med hänsyn till armering, installationer och verklig elementtjocklek. Ta även med väggens anslutning till plattan så att barriären inte slutar före hörnet.

Avståndet 15–40 cm tillhör visat alternativ. Räckvidden bakom betongen beror på mark och materialväg, så rutnätet provas. Vyn är ett alternativ till tegelmurverk; inget extra steg efter dess injektering.

Ta hänsyn till armering och installationer.
Kontrollera anslutningen mellan vertikal och horisontell del.

Prov av rutnät →

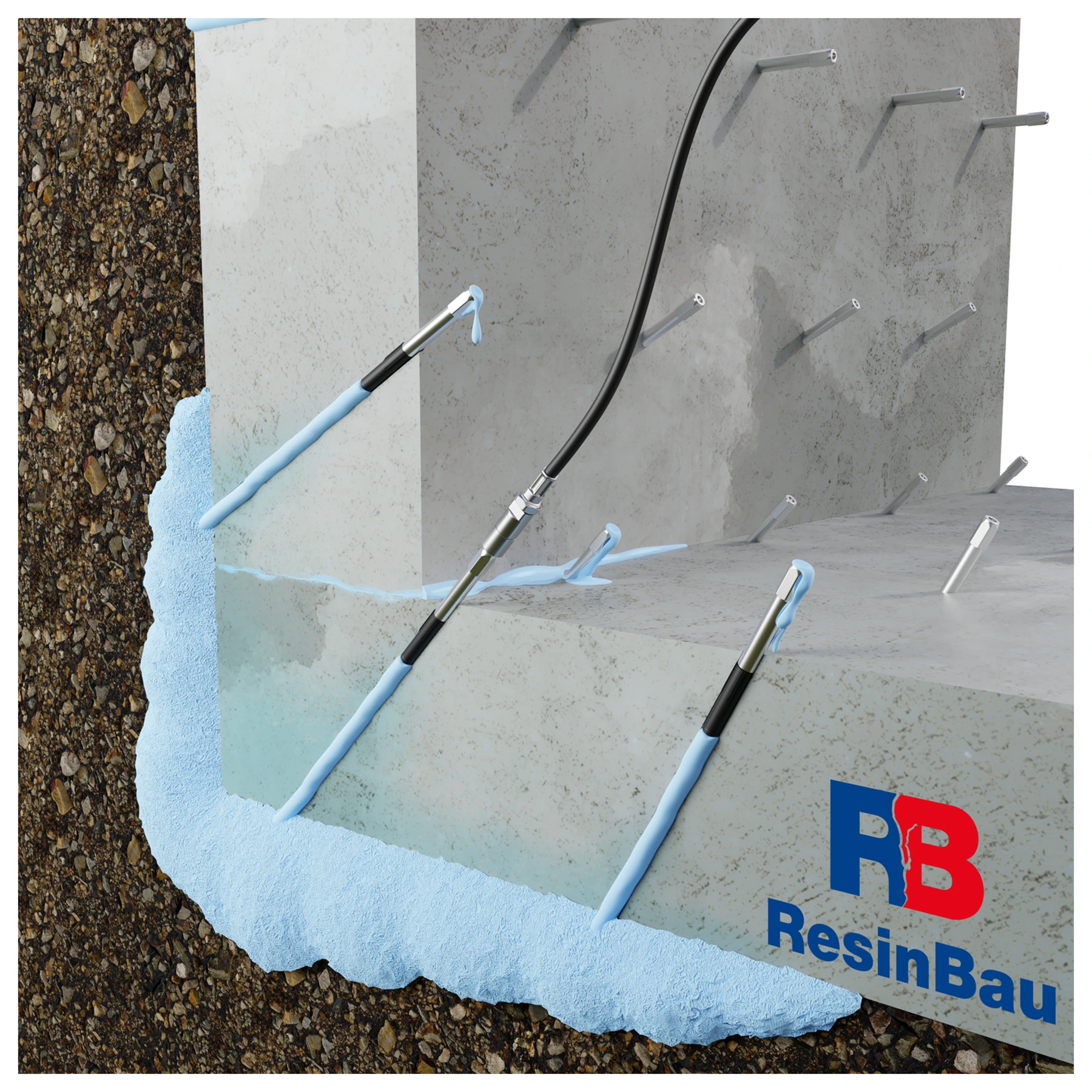

Tillförsel till packare, blå zon på marksidan och materialutflöden vid intilliggande öppna punkter. — Observation av förbindelser gör det möjligt att jämföra tillförselplatsen med verklig materialväg.

06 · Tillförsel

Tillför material och observera passager

Blått betyder nu tätningsmaterial, inte spolningsvatten. Tillförsel till vald punkt och observation av grannhål hjälper att följa injekteringsmaterialets spridning. Koppla observationerna till åtgång, tid och tryck.

Stoppa tillförseln och utred orsaken vid okontrollerat utflöde, plötsligt ändrad åtgång eller tryckökning utan flöde. Reaktionstiden ska tillåta zonerna att förenas men inte materialet att lämna planerat område. Provet bestämmer denna balans i verkligt underlag.

Registrera passagernas ordning och platser.
Kontrollera dräneringar och andra möjliga flyktvägar.

Styrning av ridåprocessen →Rengöring efter valt injekteringsmaterial →

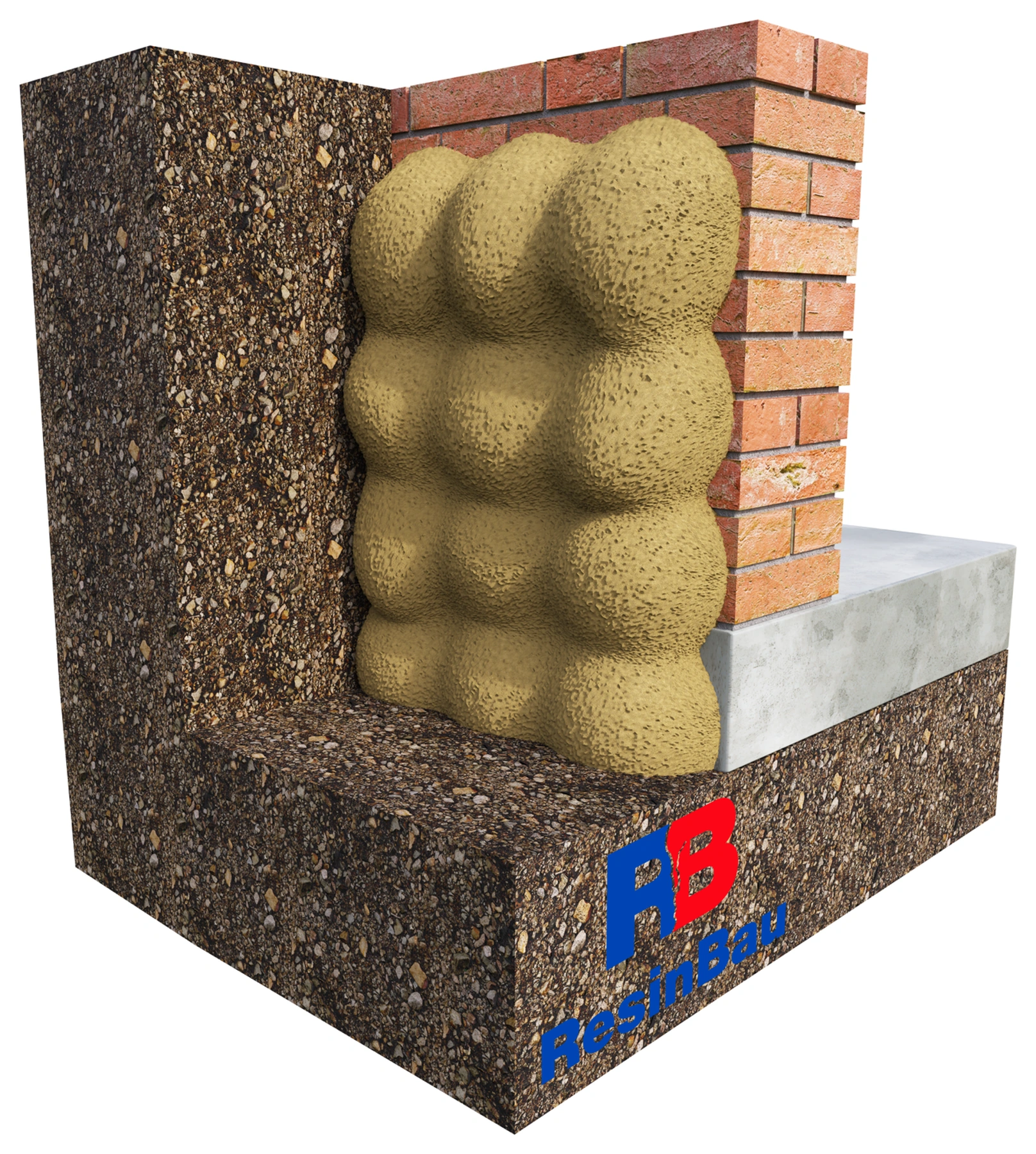

Vy från marksidan med överlappande gula materialzoner bakom väggen. — Volymkropparna visar avsedd kontinuitet, inte materialets garanterade form i marken.

07 · Kontroll

Kontrollera räckviddernas anslutning och ridåns gränser

Varje punkt ska bidra till en sammanhängande barriär. Överlappande volymkroppar förklarar behovet att förena räckvidderna. Verklig form beror på mark, hålrum, vatten och tillförsel; bildfärgen identifierar ingen särskild produkt.

Slutkontrollen omfattar hela området, hörn, plattans anslutning och angränsande tätskikt. Kontrollera möjligheten att vattnet går runt barriären om läckaget flyttas åt sidan. Dokumentera kompletteringar och bedöm täthet under vattenförhållanden som representerar driften; enbart åtgång bekräftar inte kontinuitet.

Kontrollera barriärens gränser och anslutningar.
Skilj materialbalans från bevis på täthet.

Slutkontroll av ridån →Mark: andra injekteringsmål →

Var ska barriären bildas?

En injekteringsridå bildas utanför väggen eller plattan, oftast där konstruktionen möter marken. Tillförsel sker genom konstruktionen från tillgänglig sida. Lösningen kan övervägas där yttre tätskikt är svårt att återställa och undersökningen möjliggör planerad kontrollerad tätning.

Detta är ett annat mål än impregnering av väggstrukturen. Material i murverkets porer och fogar betyder inte att en barriär har bildats bakom det. Bestäm målzonen i tvärsnitt före val av hållängd och materialvolym.

Marken är ingen jämn gjutform

Undersök jordart och lager, hålrum vid konstruktionen, vattennivå och möjliga utflöden. Återfyllning, väggspalt och kohesionsjord kan ta emot material helt olika. I dränering eller öppet hålrum kan det röra sig långt utanför planerat område.

Markera ridåns gränser: vägg-plattanslutning, hörn, genomföringar och angränsande tätskikt. En barriär som slutar före en sådan detalj lämnar en väg runt för vattnet. Reparationsomfattningen ska följa inflödesvägen, inte bara den våta fläckens yta.

Rutnätet bestäms genom prov

Välj en sträcka med representativt underlag och viktig gränsdetalj. Hålen ska nå zonen bakom konstruktionen; beakta armering, installationer och verkligt tvärsnitt. Rengör tillförselvägen, montera packare och ordna kontrollerad uppsamling av utflöden.

Jämför vid provet materialmängd, tillförseltid, passager mellan punkter och vattnets beteende. Kontrollera även material i dränering eller andra oplanerade platser. Förfina avstånd, ordning, reaktionstid och sektionsstorlek utifrån detta.

Två olika skäl att ändra metoden

Gelen rinner bort före härdning

En öppen flyktväg eller för lång reaktionstid i förhållande till flödet är möjlig. Undersök och begränsa vägen eller välj ett förberedande steg. Snabbare reaktion utan undersökning kan bara stänga närmaste punkt.

Materialet förenar inte zonerna

Kontrollera hålets utloppsläge, öppenhet, geometri och jordart. Annat rutnät eller annan metod kan behövas. Anta inte att högre tryck skapar en jämn ridå i varje underlag.

Åtgången är mycket högre än vid provet

Sök ändrad mark, kavern eller förbindelse med avlägset utrymme. Sluta extrapolera ursprunglig åtgång och bestäm sektionsgränserna på nytt.

Läckaget försvinner men kommer bredvid

Vattnet kan ha funnit en ny väg. Bedöm barriärens kontinuitet och anslutningar innan området anses färdigt.

Gelalternativet väljs efter miljön

AcrylGel kan beredas med polymer eller vatten i blandning B. De betecknar inte samma recept. För ridån omfattar valet fuktförhållanden, gelens vattenhållning, förväntad rörelse och risk för urspolning. Vattenalternativet beskrivs för ridåer i ResinBaus material; valet ska följa undersökningen av zonen.

Vid starkt inflöde eller stora hålrum kan ett steg som begränsar materialförlust övervägas före huvudmaterialet. Fri skumning säger inte hur mycket produkt som blir kvar i marken eller om en sammanhängande barriär bildas.

Åtgång är ett processresultat, inget bevis på kontinuitet

Bestäm materialbalans från provsträckan separat för olika underlag. Behåll enhet, variant och koncentration; kilogram produkt, liter färdig blandning och markzonens volym är inte utbytbara. Ungefärlig mängd per kvadratmeter ersätter inte prov.

Dokumentera punkter, passager, pauser och korrigeringar. Slutkontrollen omfattar hela zonen och kanterna och ska motsvara representativa vattenförhållanden. Ändrad vattennivå kan avslöja en väg som var inaktiv under arbetet.
