Kardininjekteerimine: tõke konstruktsiooni taga

Kardin peab ühendama tihendustsoonid pinnase poolel. Edu määravad etteandmiskoht, materjali tegelik teekond ja pidevus remondiala piiridel.

HindamineTeostus ja variandidValik ja järgmine samm

JÄLGI TEHNOLOOGIAT

Kardin: läbipääsust läbi tarindi pideva tõkkeni

Jada viib tervikristlõikest avade tegemise ja ettevalmistamise kaudu kontrollitud etteandmiseni. Kardin peab tekkima konstruktsiooni taha pinnasetsooni. Nähtav pakerivõrk ja materjalikulu ei ole iseseisvad tõendid selle pidevuse kohta.

Sihttsoon asub tarindist väljaspool, ka seina ja plaadi ühenduskohas.

01 · Ristlõige

Vaata kavandatud tõket seina ja plaadi taga

Puuravad läbivad konstruktsiooni ja juhivad materjali pinnasega kokkupuute tsooni. Sinine riba näitab eesmärki: seina taga ja plaadi all oleva tihenduse ühendamine. Nurgad, läbiviigud ja servad vajavad samaväärset tähelepanu kui remonditava pinna keskosa.

AcrylGel valitakse seguvarianti ja niiskust arvestades. HydroGum on võimalik kardinavariant pärast individuaalset valikut ja katset: tuleb kinnitada levimine, vee ligipääs reaktsiooniks ning vahustatud täite paisumise piiramine. Mõlemad materjalid vajavad neile omast tehnoloogiat.

  • Märkige ristlõikel tõkke piirid.
  • Tuvastage võimalikud teed kardinast möödumiseks.
AcrylGel variandid →HydroGum →Seina struktuuri küllastamine →
Toimimiskoha määrab ava väljund, mitte ainult sisenemispunkt.

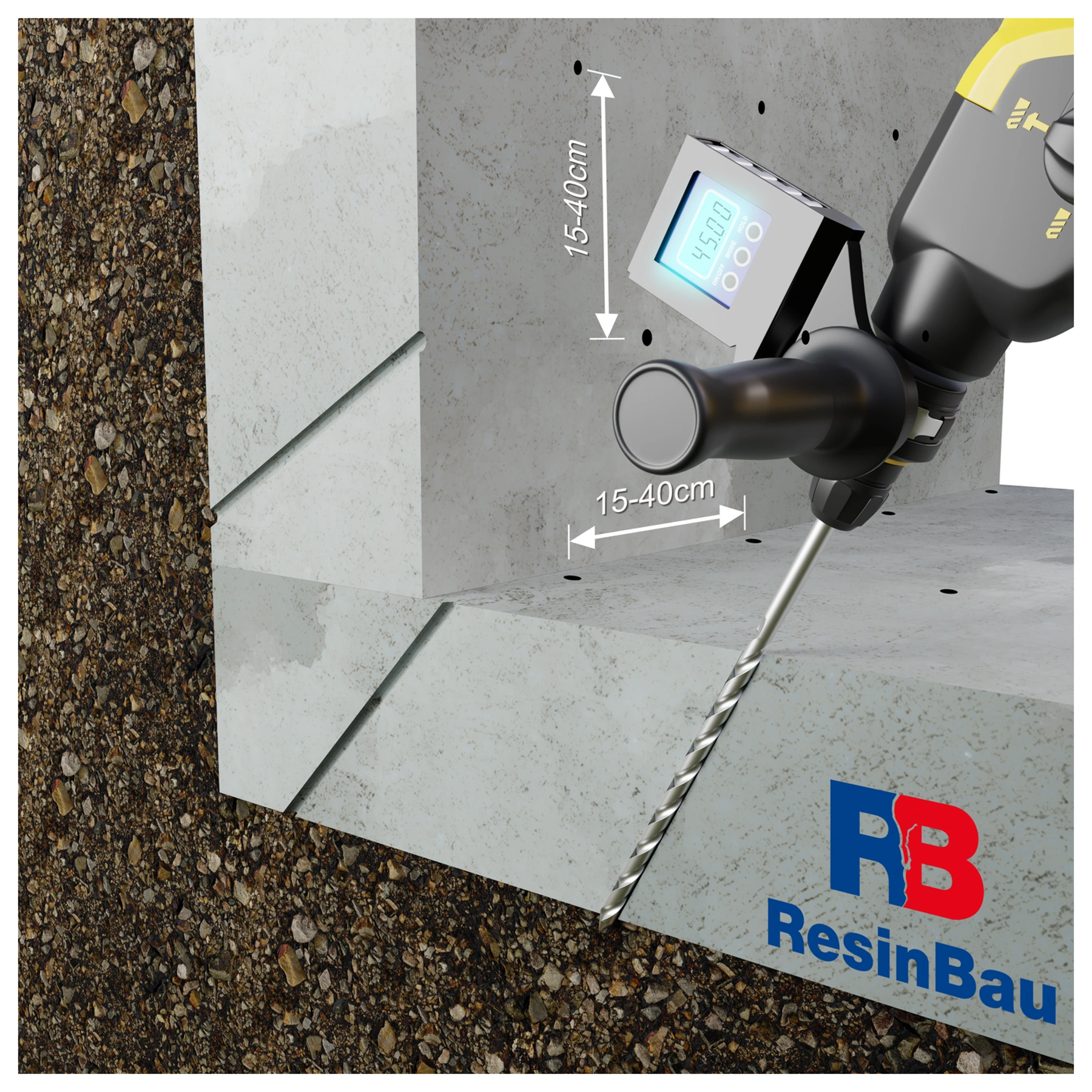

02 · Ettevalmistus

Tee etteandetee konstruktsiooni taha jäävasse tsooni

Ava peab juhtima materjali tarindi taha. Kavandage see konstruktsiooni tegeliku paksuse ja paigutuse põhjal, arvestades armatuuri, tehnovõrke ning pinnasetsoonile lähenemise suunda.

Joonisel nähtavad väärtused 15–40 cm puudutavad näitlikku võrku. Sammu valik nõuab katset vastavas aluspinnas. Seina sees lõppev ava võib küllastada selle struktuuri, mis ei kinnita kardina moodustumist välisküljel.

  • Kinnitage ava kulg ja sügavus.
  • Eristage etteandmiskoht pakeri asukohast.
Võrgu ja tehnoloogia katse →

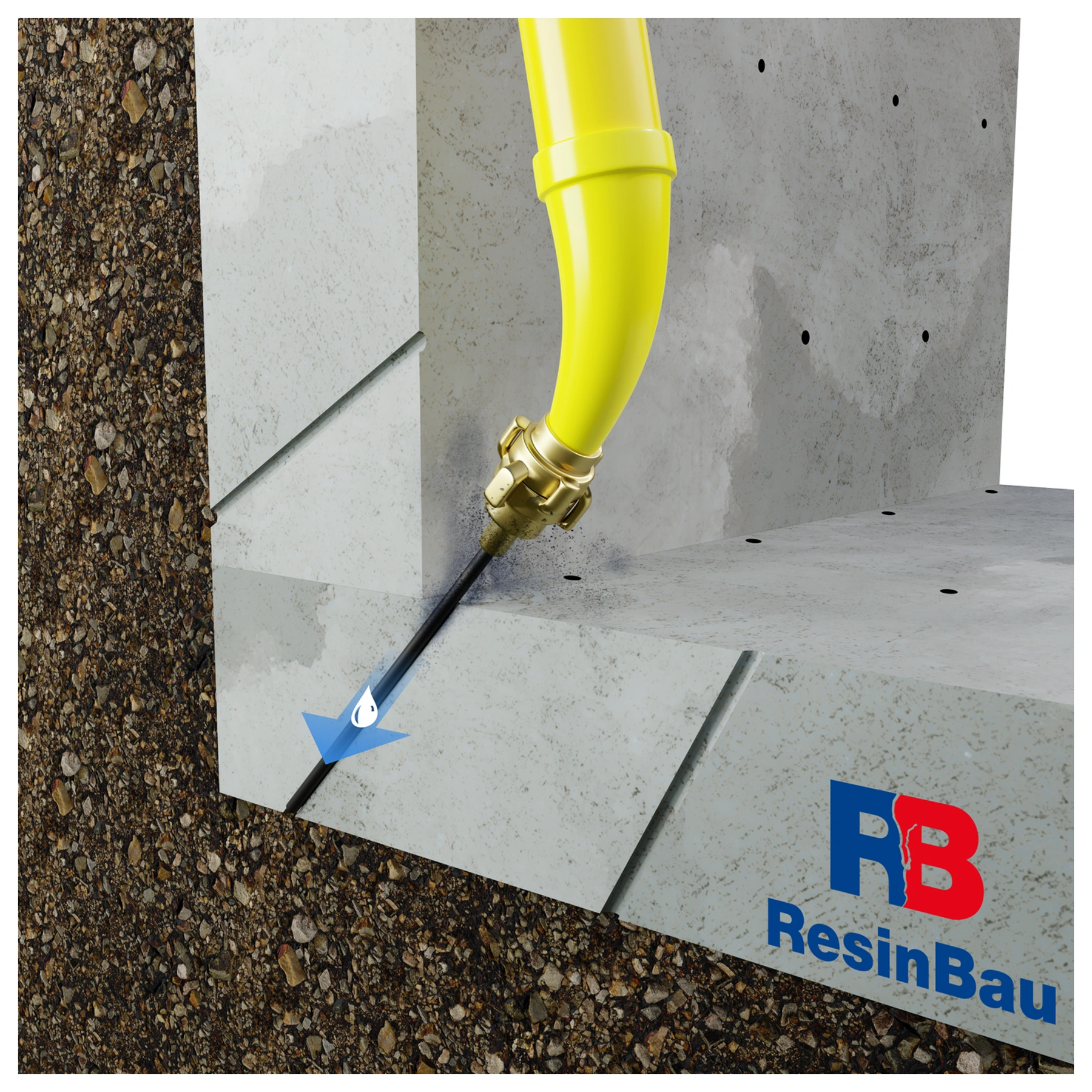

Sinine nool sellel joonisel tähistab ava ettevalmistamiseks kasutatavat vett.

03 · Ettevalmistus

Puhasta avad ja kontrolli vooluteed

Eemaldage etteandmisteelt puurimisjäägid. Veega loputamine valmistab ava ette enne tegelikku injekteerimist. Valige viis ja intensiivsus konstruktsiooni ning aluspinna seisundi järgi.

Kontrollige läbitavust ja jälgige, kuhu vesi ilmub. Kavandamata äravoolud võivad viidata ühendusele tühimiku või muu ruumiga. Ava ettevalmistamine ei ole valmis kardina tiheduskatse ega kinnitus tulevase injekteerimismaterjali levialale.

  • Tagage väljavoolu kontrollitud kogumine.
  • Salvestage avastatud ühendusteed.
Aluspinna ja võimaliku äravoolu uurimine →

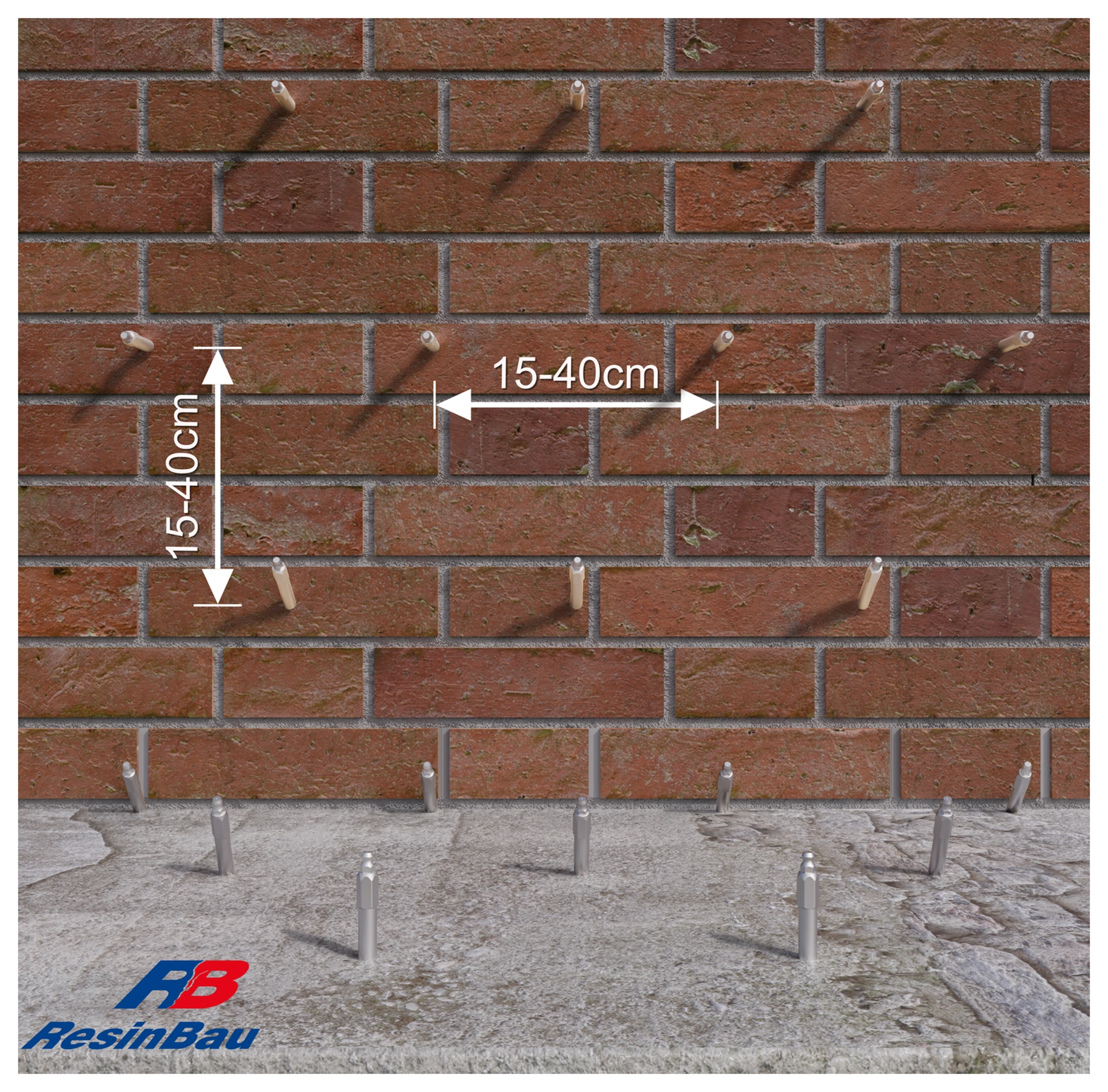

Tellismüüri variant näitab juurdepääsupunkte; kardinatsoon asub müüri taga.

04 · Aluspinna variant

Aluspinna variant: võrk tellismüüritisel

Kavandage etteandmis- ja vaatluspunktid vastavalt tegelikule müüritisele ning plaadiga liitumisele. Paker peab olema kindlalt paigaldatud ning etteandetee peab jõudma välisesse tsooni. Materjali vastuvõtmine tellistesse või vuukidesse iseenesest ei kinnita kardina teket.

Nähtav samm 15–40 cm on näide. Valige see katselõigul, kontrollides pinnase, tühimike ja võimalike äravoolude mõju. See joonis ja järgmine betoonijoonis on aluspinna alternatiivid, mitte ühe remondi kaks etappi.

  • Kontrollige müüritise seisundit ja paigalduse stabiilsust.
  • Kinnitage ühendus seina taga olevas tsoonis.
Tehnoloogiline katse →

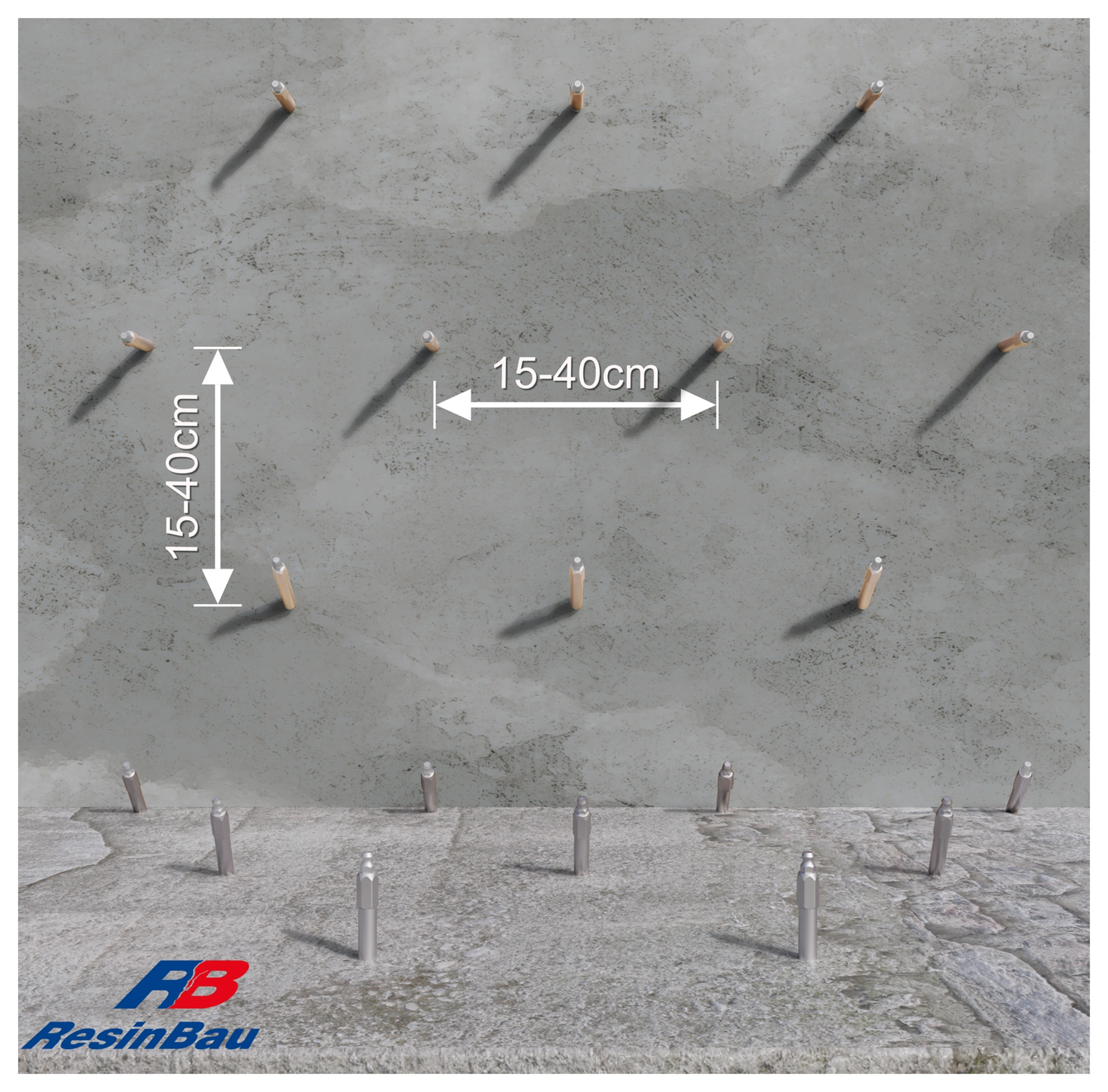

Betoonivariant nõuab konstruktsiooni ning seina ja plaadi juures oleva juurdepääsu pidevuse hindamist.

05 · Aluspinna variant

Aluspinna variant: võrk betoonil

Betoonis kavandage punktid armatuuri, tehnovõrke ja elemendi tegelikku paksust arvestades. Hõlmake ka seina ja plaadi liitekoht, et tõke ei lõppeks enne nurka.

Samm 15–40 cm kuulub näidatud variandile. Betoonitagune leviala sõltub pinnasest ja materjali teekonnast, seetõttu kontrollitakse võrku katsega. See vaade on tellismüüri alternatiiv; see ei tähenda lisaetappi pärast müüritise injekteerimist.

  • Arvestage armatuuri ja tehnovõrke.
  • Kontrollige vertikaalse ja horisontaalse osa ühendust.
Võrgu katse →

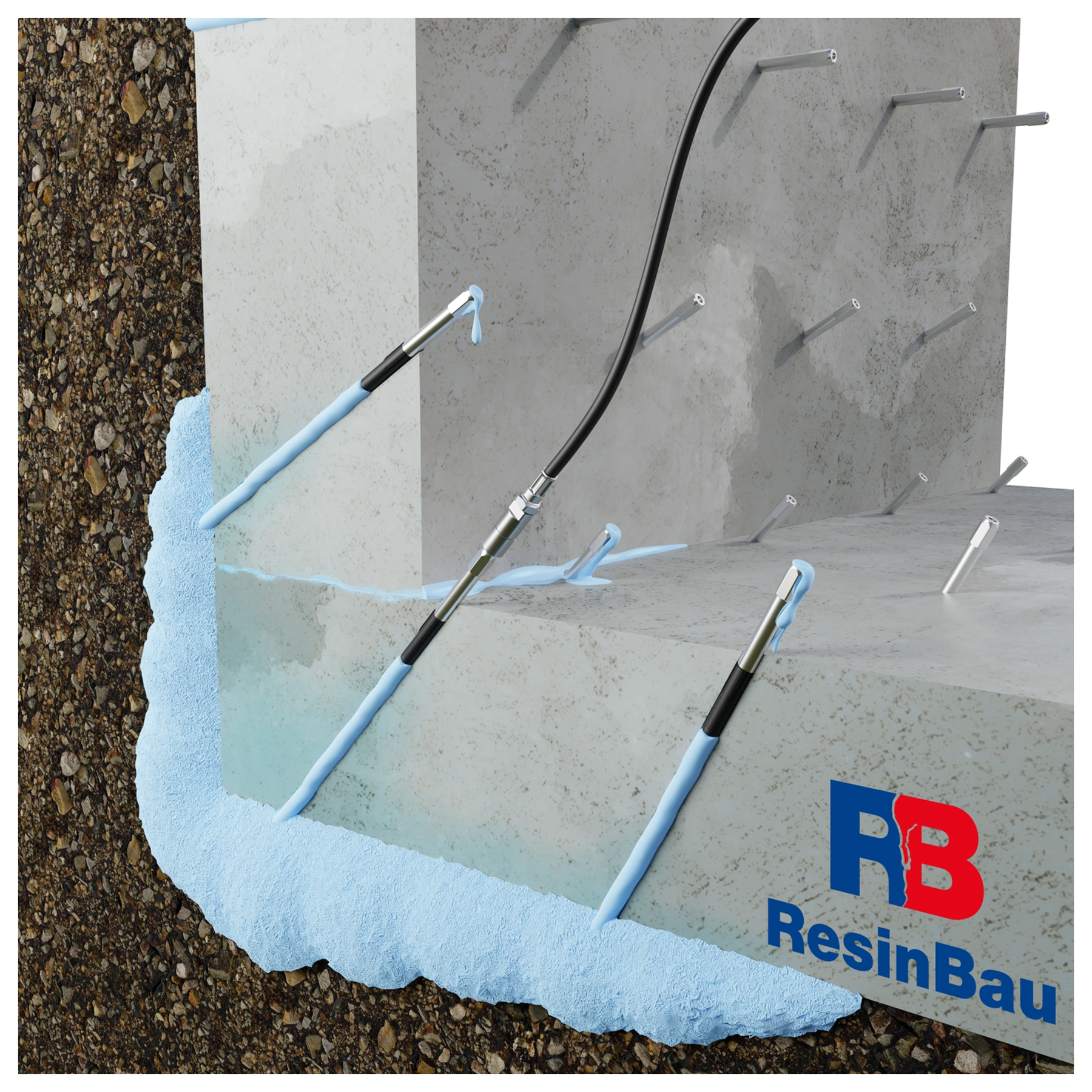

Ühenduste jälgimine võimaldab võrrelda etteandmiskohta materjali tegeliku teekonnaga.

06 · Etteandmine

Anna materjali ette ja jälgi läbivoolu

Joonisel tähistab sinine värv juba tihendusmaterjali, mitte loputamisetapi vett. Etteandmine valitud punkti ja kõrvalavade jälgimine aitavad jälgida injekteerimismaterjali levikut. Ühendage need vaatlused kulu, aja ja rõhu andmetega.

Kontrollimatu äravoolu, kulu järsu muutuse või rõhu tõusu korral ilma vooluta peatage etteandmine ja selgitage põhjus. Reaktsiooniaeg peab võimaldama tsoonide ühendamist, kuid mitte materjali väljumist kavandatud alast. Katse eesmärk on leida see tasakaal tegelikus aluspinnas.

  • Salvestage läbivoolu järjekord ja kohad.
  • Kontrollige drenaaže ja muid võimalikke väljapääsuteid.
Kardinaprotsessi juhtimine →Puhastamine valitud injekteerimismaterjali järel →

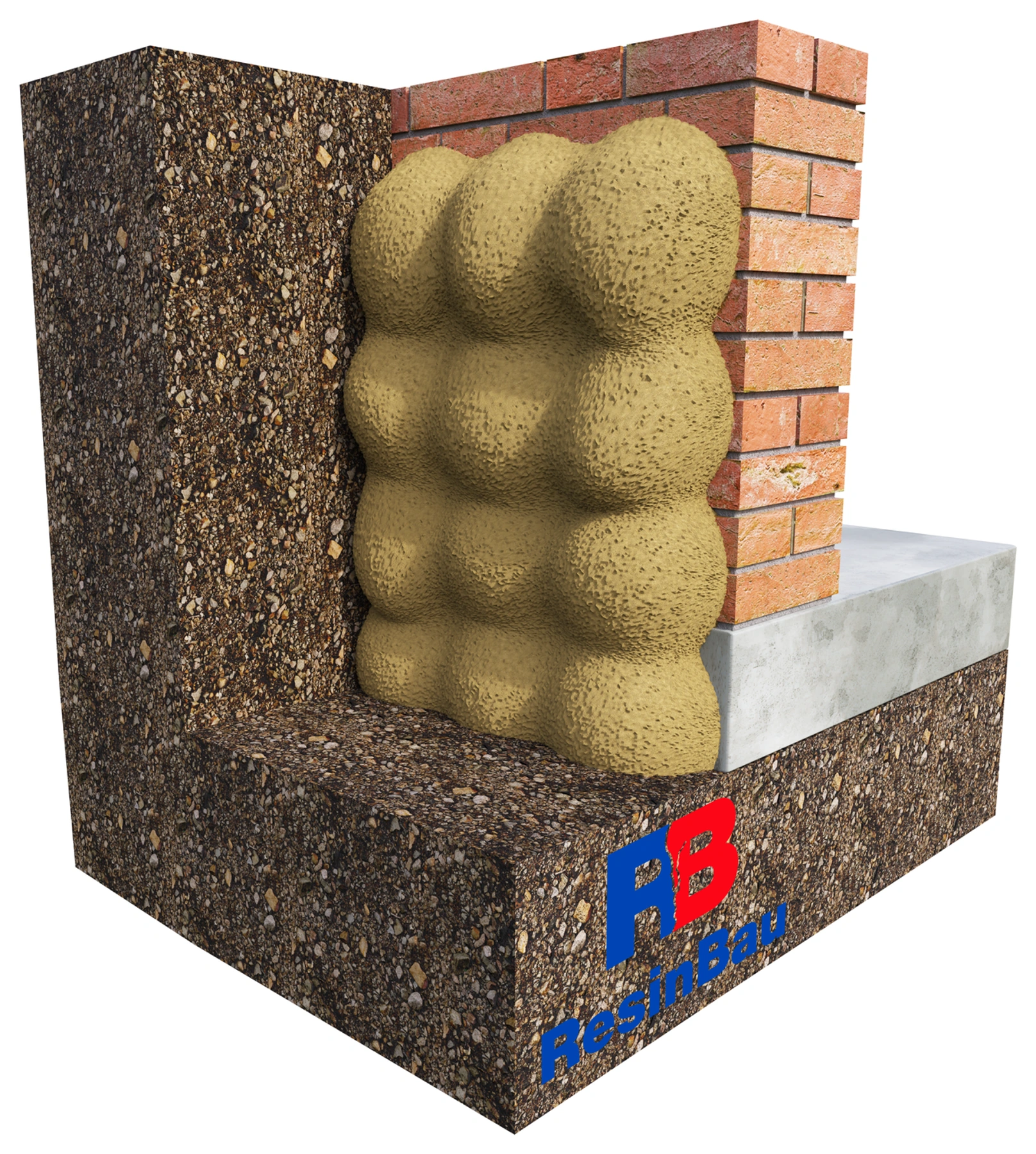

Ruumilised kujundid näitavad tsoonide kavandatud pidevust, mitte materjali garanteeritud kuju pinnases.

07 · Kontroll

Kontrolli levialade ühendust ja kardina piire

Iga punkt peaks osalema pideva tõkke loomises. Joonisel kattuvad kujundid aitavad mõista levialade ühendamise vajadust. Tegelik kuju sõltub pinnasest, tühimikest, veest ja etteandmise juhtimisest; joonise värv ei tuvasta konkreetset toodet.

Vastuvõtt hõlmab kogu ala, nurki, plaadi ja naaberisolatsioonidega liitumist. Kui leke kandub kõrvale, kontrollige tõkkest möödumise võimalust. Dokumenteerige täiendused ja hinnake tihedust kasutust esindavates veetingimustes; kulu üksi ei kinnita pidevust.

  • Kontrollige tõkke piire ja ühendusi.
  • Eristage materjalibilanssi tiheduse tõendamisest.
Kardina vastuvõtt →Pinnas: teised injekteerimise eesmärgid →

Kuhu peab tõke tekkima?

Injekteeritud kardin tekib seinast või plaadist väljaspool, kõige sagedamini konstruktsiooni ja pinnase kokkupuutetsoonis. Etteandmine toimub läbi tarindi ligipääsetavalt poolelt. Lahendust saab kaaluda seal, kus isolatsiooni taastamine väljast on keeruline ning uuring võimaldab kavandada kontrollitud tihenduse.

See on teine eesmärk kui seina struktuuri küllastamine. Kui materjal jääb müüritise pooridesse ja vuukidesse, ei tähenda see veel tõkke teket selle taga. Määrake sihttsoon ristlõikel enne avade pikkuste ja materjalimahu valimist.

Pinnas ei ole ühtlane vorm

Selgitage välja pinnase liik ja paiknemine, tühimikud konstruktsiooni kõrval, veetase ning võimalikud äravoolukohad. Tagasitäide, seinapilu ja sidus pinnas võivad materjali täiesti erinevalt vastu võtta. Drenaažis või sulgemata tühimikus võib materjal liikuda kavandatud alast kaugele väljapoole.

Märkige kardina piirid: seina ja plaadi liitekoht, nurgad, läbiviigud ning naaberisolatsioonid. Enne sellist detaili lõppev tõke jätab veele möödumisvõimaluse. Remondi ulatus peab lähtuma juurdevoolu teekonnast, mitte ainult märja laigu pindalast.

Võrk määratakse katsega

Valige lõik, mis hõlmab esinduslikku aluspinda ja olulist piiridetaili. Avad peavad jõudma konstruktsiooni taha jäävasse tsooni; nende tegemisel tuleb arvestada armatuuri, tehnovõrke ja tegelikku ristlõiget. Puhastage etteandetee, paigaldage pakerid ja valmistage ette väljavoolu kontrollitud kogumine.

Võrrelge katse ajal materjalikogust, etteandmisaega, punktidevahelist läbivoolu ja vee käitumist. Kontrollige ka, kas materjal ilmub drenaaži või muudesse kavandamata kohtadesse. Selle põhjal täpsustage sammu, järjekorda, reaktsiooniaega ja lõigu suurust.

Kaks erinevat põhjust tehnoloogia muutmiseks

Geel voolab enne tardumist ära

Võimalik on avatud väljapääsutee või voolu suhtes liiga pikk reaktsiooniaeg. Tuvastage see tee, piirake seda või valige eeletapp. Kiirem reaktsioon ilma uuringuta võib sulgeda ainult lähima punkti.

Materjal ei ühenda tsoone

Kontrollige ava väljundi asukohta, läbitavust, geomeetriat ja pinnaseliiki. Vaja võib olla teistsugust võrku või tehnoloogiat. Ärge eeldage, et kõrgem rõhk loob igas aluspinnas ühtlase kardina.

Kulu on katsest märgatavalt suurem

Otsige pinnase muutust, koobast või ühendust kauge ruumiga. Lõpetage algse kulu ekstrapoleerimine ja määrake lõigu piirid uuesti.

Leke kaob, kuid ilmub kõrvale

Vesi võis leida uue tee. Hinnake tõkke pidevust ja ühendusi, enne kui loete remonditava ala lõpetatuks.

Geelivariant valitakse keskkonna järgi

AcrylGel saab valmistada polümeeriga või veega B-segus. Need ei ole sama koostise nimetused. Kardina jaoks hõlmab valik niiskustingimusi, vee säilimist geelis, oodatavat liikumist ja väljauhtumise riski. Veega varianti kirjeldatakse ResinBau materjalides kardinate jaoks; selle valik peab lähtuma tsooni uuringust.

Intensiivse juurdevoolu või suurte tühimike korral võib kaaluda väljavoolu piiravat etappi ja seejärel põhimaterjali etteandmist. Vahustumine vabas ruumis ei näita, kui palju toodet jääb pinnasesse ega kas tekib pidev tõke.

Kulu on protsessi tulemus, mitte pidevuse tõend

Koostage katselõigu bilanss erinevate aluspindade jaoks eraldi. Säilitage materjali ühik, variant ja kontsentratsioon; toote kilogrammid, valmissegu liitrid ning pinnasetsooni maht ei ole omavahel asendatavad. Ligikaudne kogus ruutmeetri kohta ei saa katset asendada.

Dokumenteerige punktid, läbivoolud, pausid ja parandused. Vastuvõtt hõlmab kogu tsooni ning selle servi ja kontroll peab vastama esinduslikele veetingimustele. Veetaseme muutudes võib ilmneda tee, mis tööde ajal ei olnud aktiivne.

RESINBAU VALIK

Materjal lähtub tingimustest

AcrylGel — veega variant →

B-segus veega kardinavariant, mis valitakse pinnase- ja niiskustingimuste järgi. Säilitage kontroll reaktsiooni ja migreerumisriski üle.

ResinBau AcrylGel + Polymer →

Polümeeriga variant, kui see tuleneb valitud tehnoloogiast ja tõkke töötingimustest. Ärge kandke kogu segu tihedust üle ainult polümeerile.

HydroGum →

Võimalik valik veevoolu ja suuremate tühimike korral; vaja on kinnitada juurdepääs, reaktsiooniks vajalik vesi ja paisumise piiramise viis.

WaterStopper →

Intensiivse juurdevoolu või materjali väljavoolu esialgne piiramine enne põhitihendamist.

Arvuta teadaolev

KALKULAATORAcrylGel segamine →

Valige variant ja kontrollige seejärel reaktsiooni ehitustingimustest võetud proovil.

KALKULAATORLiitrite ja kilogrammide bilanss →

Teisendage katse materjalikogus; kalkulaator ei määra kardina leviala.

Järgmine samm

LOE EDASIKüllastamine seina sees →

Võrrelge mõlema meetodi toimimistsoone.

LOE EDASIPinnas ja vundamendid →

Eristage tihendamist kandevõime ja tõstmise eesmärgist.

LOE EDASIKatselõik →

Salvestage eeldused, vaatlused ja edasise töö kriteeriumid.

Aruta oma projekti tingimusi

Valmistage ette ristlõige, vee ja liikumise kirjeldus ning seniste katsete tulemused. ResinBau aitab valida materjali ja teostustehnoloogia.
