Injeção de cortina: barreira atrás da estrutura

A cortina deve ligar as zonas de selagem do lado do solo. O sucesso depende do ponto de aplicação, do percurso real do material e da continuidade nos limites da reparação.

Reconhecimento Procedimento e variantes Seleção e passo seguinte

ACOMPANHE A TECNOLOGIA

Cortina: do acesso através da parede à barreira contínua

A sequência passa da secção completa à execução e preparação dos furos e à aplicação controlada. A cortina deve formar-se atrás da estrutura, na zona do solo. A malha visível de obturadores e o consumo de material não demonstram, por si só, a sua continuidade.

Secção de alvenaria de tijolo, pedra e betão ligados a uma laje; a barreira azul percorre o lado do solo. — A zona de destino encontra-se fora da parede, também na ligação entre parede e laje.

01 · Secção

Veja a barreira pretendida atrás da parede e da laje

As perfurações atravessam a estrutura e conduzem o material à zona de contacto com o solo. A faixa azul mostra o objetivo: ligar a selagem atrás da parede à selagem sob a laje. Cantos, atravessamentos e bordos exigem a mesma atenção que o centro da superfície reparada.

A seleção de AcrylGel considera a variante da mistura e a humidade. HydroGum é uma possível opção para cortinas após seleção individual e ensaio: é necessário confirmar a distribuição, o acesso da água à reação e a limitação da expansão do enchimento em espuma. Ambos os materiais exigem a sua tecnologia específica.

Assinale os limites da barreira na secção.
Identifique possíveis percursos de contorno da cortina.

Variantes de AcrylGel →HydroGum →Saturação da estrutura da parede →

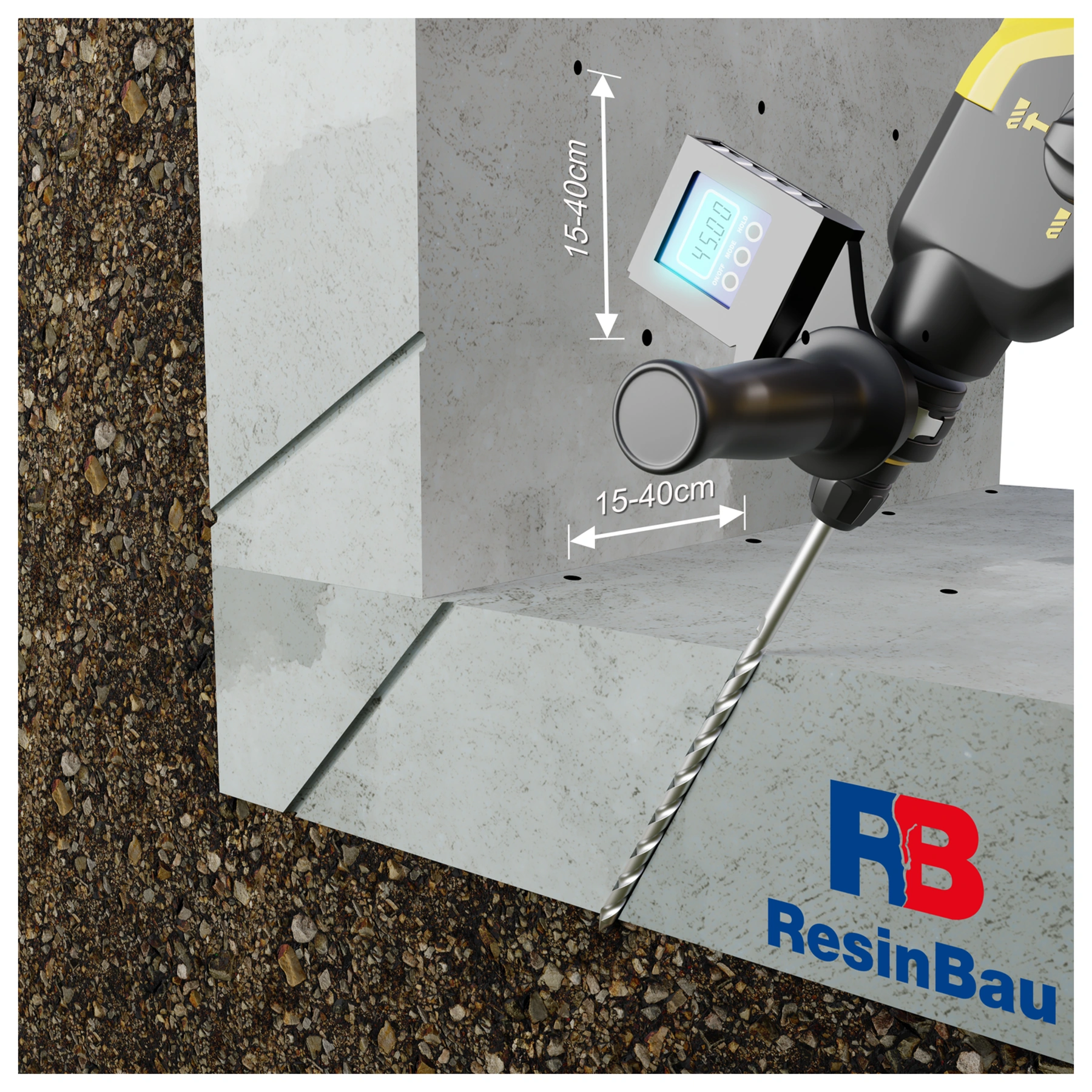

Perfurações na parede e na laje conduzidas até ao solo do outro lado da estrutura. — O local de atuação é determinado pela saída do furo, não apenas pelo ponto de entrada.

02 · Preparação

Execute o percurso de aplicação até à zona atrás da estrutura

O furo deve conduzir o material para trás da parede. Defina-o com base na espessura e disposição reais da estrutura, considerando as armaduras, as instalações e a direção de acesso à zona de solo.

Os valores de 15–40 cm visíveis na ilustração referem-se a uma malha indicativa. A seleção do espaçamento exige ensaio no suporte específico. Um furo que termine dentro da parede pode saturar a sua estrutura, sem confirmar a criação de uma cortina pelo exterior.

Confirme o percurso e a profundidade do furo.
Distinga o local de aplicação da posição do obturador.

Ensaio da malha e da tecnologia →

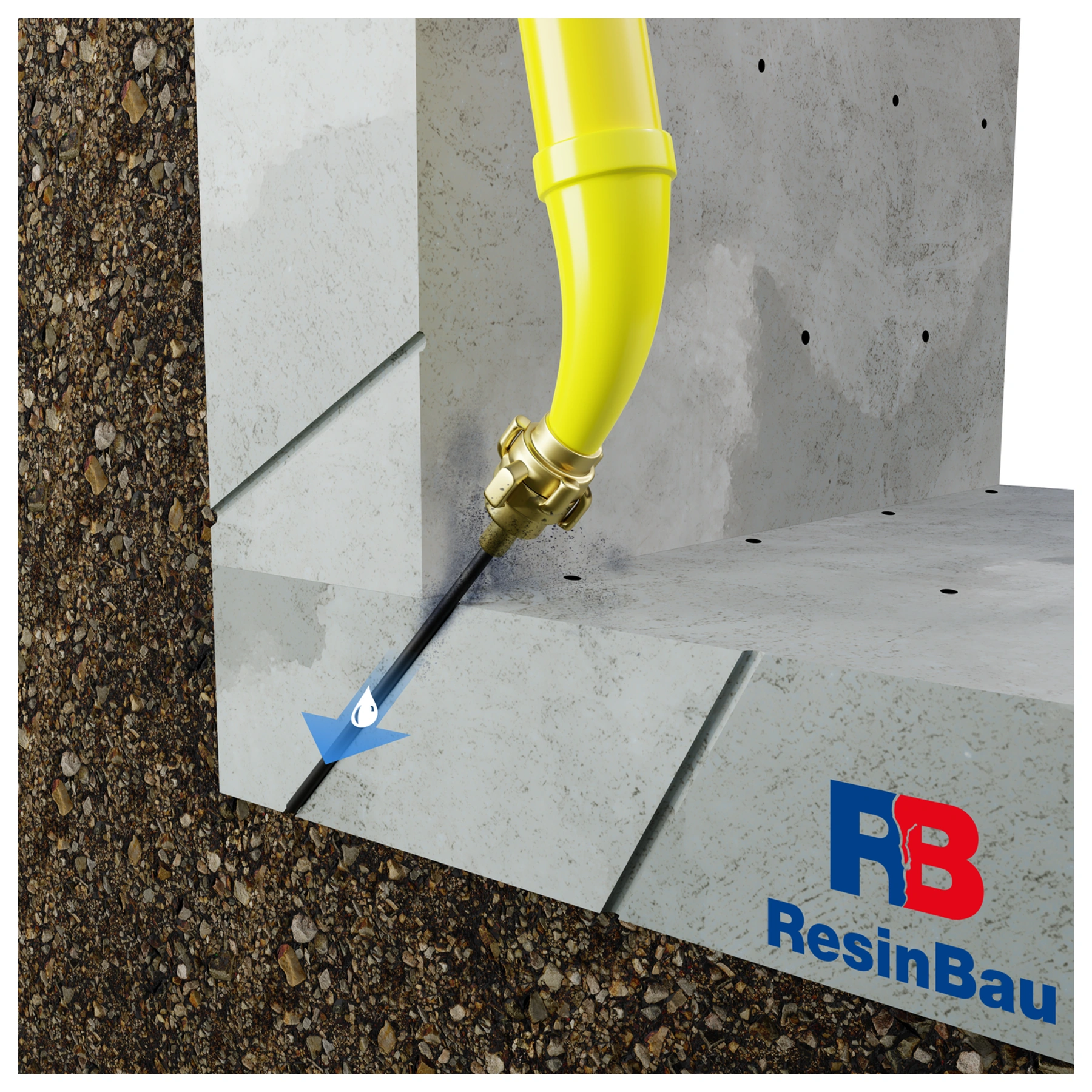

Lavagem do furo com água; a seta azul aponta para a sua saída exterior. — Neste painel, a seta azul representa a água para preparar o furo.

03 · Preparação

Limpe os furos e verifique o percurso do fluxo

Remova os resíduos de perfuração do percurso de aplicação. A lavagem com água prepara o furo antes da injeção propriamente dita. Adapte o método e a intensidade ao estado da estrutura e do suporte.

Verifique a desobstrução e observe onde aparece a água. Saídas imprevistas podem revelar ligação a um vazio ou outro espaço. A preparação do furo não é um ensaio de estanquidade da cortina concluída nem confirma o alcance do futuro material de injeção.

Garanta a recolha controlada das saídas.
Registe os percursos de ligação detetados.

Reconhecimento do suporte e de possíveis saídas →

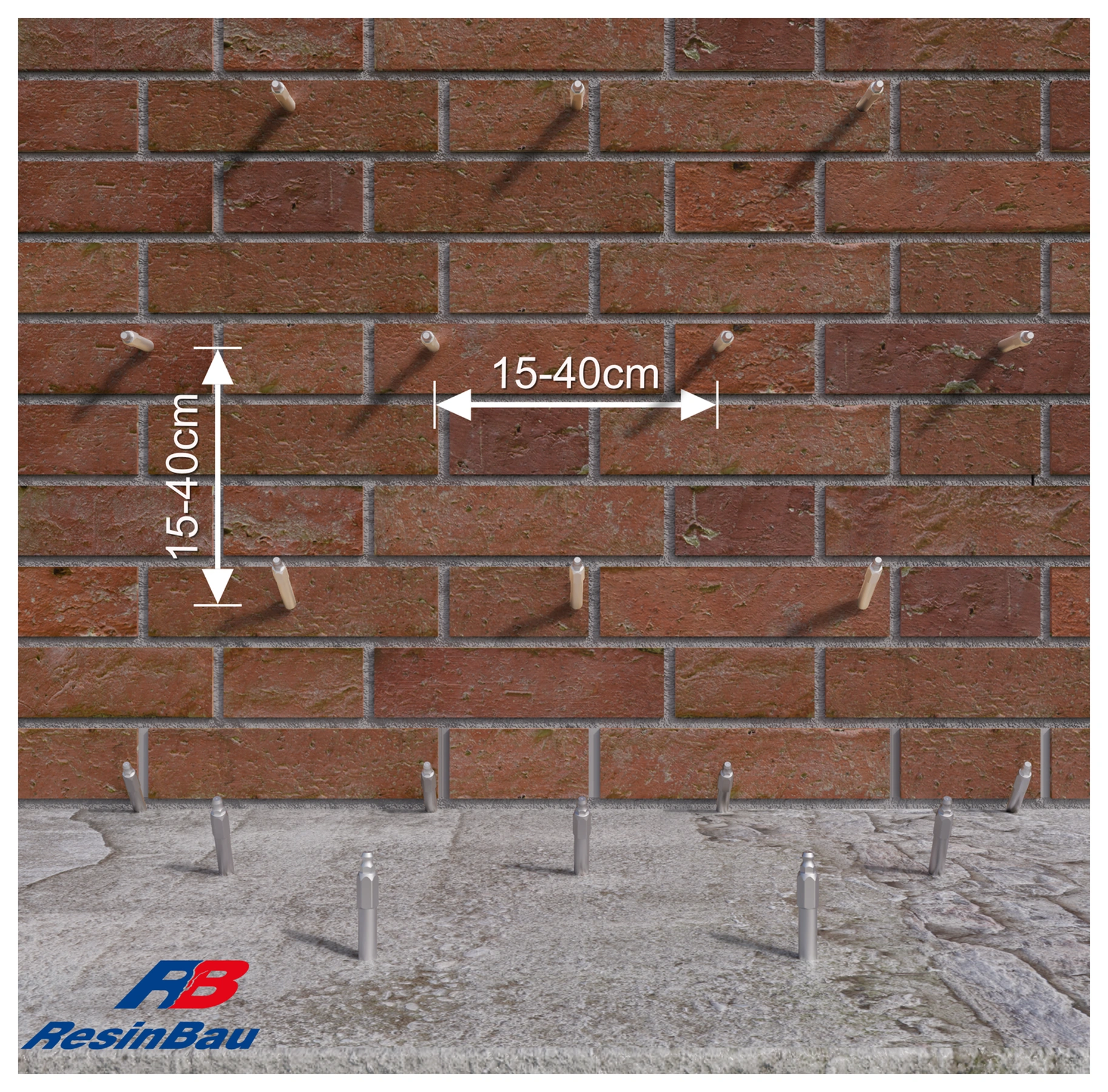

Vista dos obturadores pelo lado da alvenaria de tijolo e continuação dos pontos na laje. — A variante de alvenaria de tijolo mostra os pontos de acesso; a zona da cortina está atrás da alvenaria.

04 · Variante de suporte

Variante de suporte: malha em alvenaria de tijolo

Planeie os pontos de aplicação e observação segundo a alvenaria real e a ligação à laje. O obturador deve ficar instalado de forma estável e o percurso de aplicação deve chegar à zona exterior. A simples absorção de material pelos tijolos ou juntas de argamassa não confirma a formação da cortina.

O espaçamento visível de 15–40 cm é um exemplo. Selecione-o numa secção de ensaio, verificando a influência do solo, dos vazios e de possíveis saídas. Este painel e o seguinte, em betão, são alternativas de suporte, não duas etapas de uma reparação.

Verifique o estado da alvenaria e a estabilidade da instalação.
Confirme a ligação na zona atrás da parede.

Ensaio de aplicação →

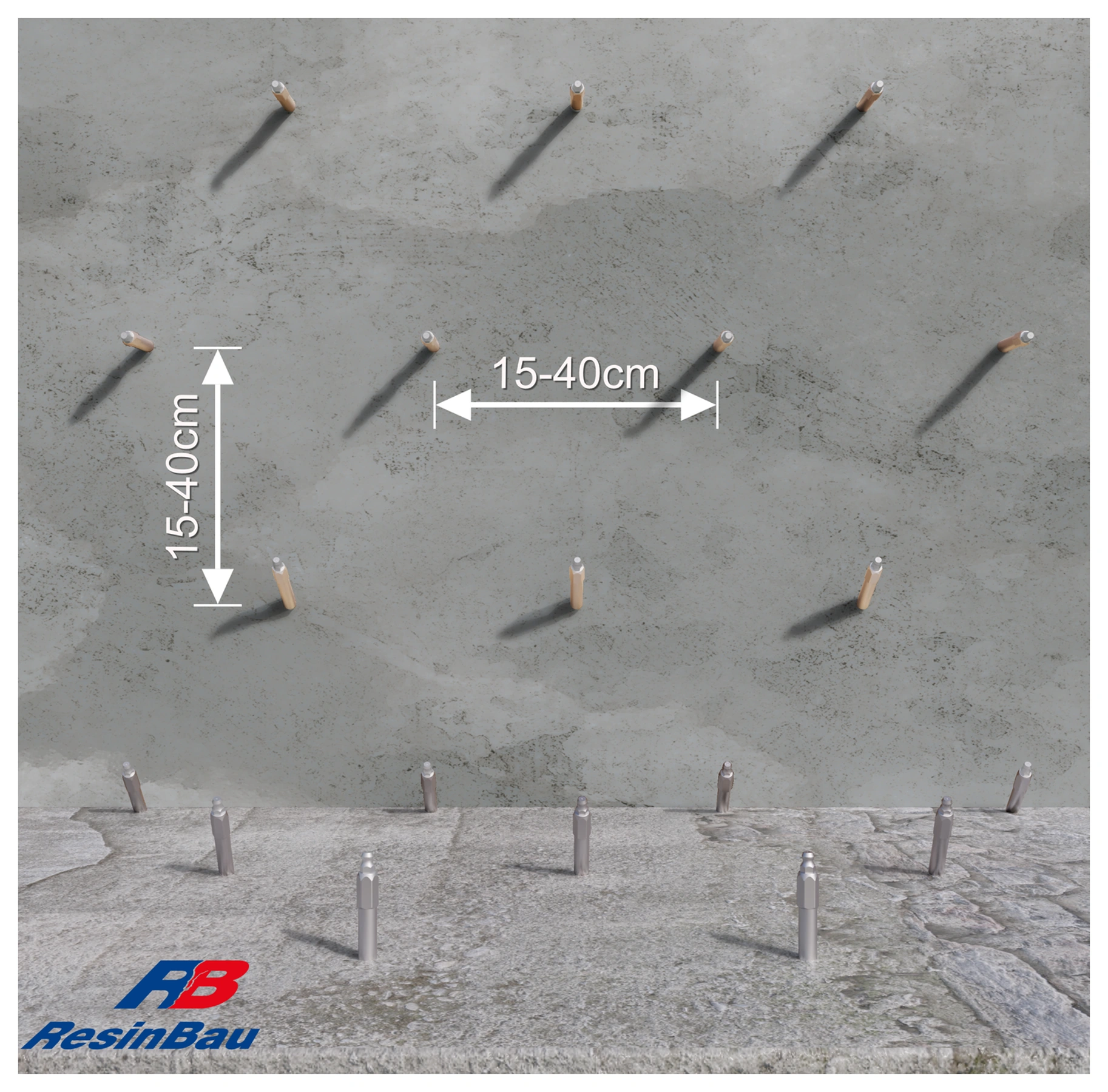

Vista dos obturadores pelo lado da parede de betão e da laje, com espaçamento indicativo dos pontos. — A variante em betão exige reconhecer a estrutura e a continuidade do acesso junto à parede e à laje.

05 · Variante de suporte

Variante de suporte: malha em betão

No betão, planeie os pontos considerando as armaduras, as instalações e a espessura real do elemento. Inclua também a ligação entre parede e laje para que a barreira não termine antes do canto.

O espaçamento de 15–40 cm pertence à variante apresentada. O alcance atrás do betão depende do solo e do percurso do material, pelo que a malha é verificada por ensaio. Esta vista é uma alternativa à alvenaria de tijolo; não representa uma etapa adicional após a sua injeção.

Considere as armaduras e as instalações.
Verifique a ligação entre as partes vertical e horizontal.

Ensaio da malha →

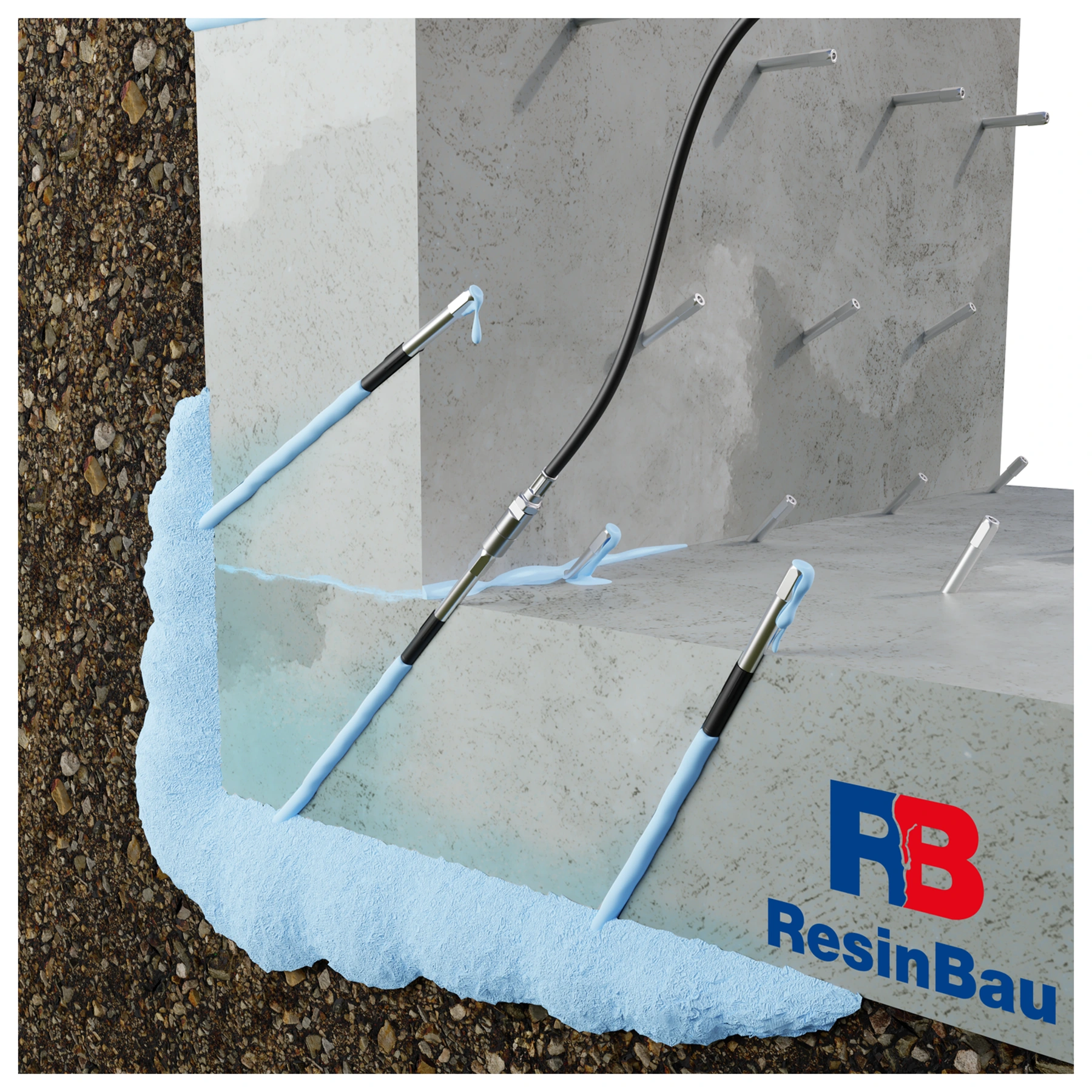

Aplicação no obturador, zona azul do lado do solo e saídas de material nos pontos abertos adjacentes. — A observação das ligações permite comparar o ponto de aplicação com o percurso real do material.

06 · Aplicação

Aplique o material e observe as passagens

Neste painel, o azul já representa o material de selagem, não a água da lavagem. A aplicação no ponto selecionado e a observação dos furos adjacentes ajudam a acompanhar a distribuição do material de injeção. Relacione estas observações com o consumo, o tempo e a pressão.

Perante uma saída descontrolada, alteração súbita do consumo ou aumento de pressão sem fluxo, interrompa a aplicação e determine a causa. O tempo de reação deve permitir ligar as zonas, mas impedir a fuga do material para fora da área planeada. O ensaio permite definir este equilíbrio no solo real.

Registe a sequência e os locais de passagem.
Verifique as drenagens e outros possíveis percursos de fuga.

Controlo do processo da cortina →Limpeza após o material de injeção escolhido →

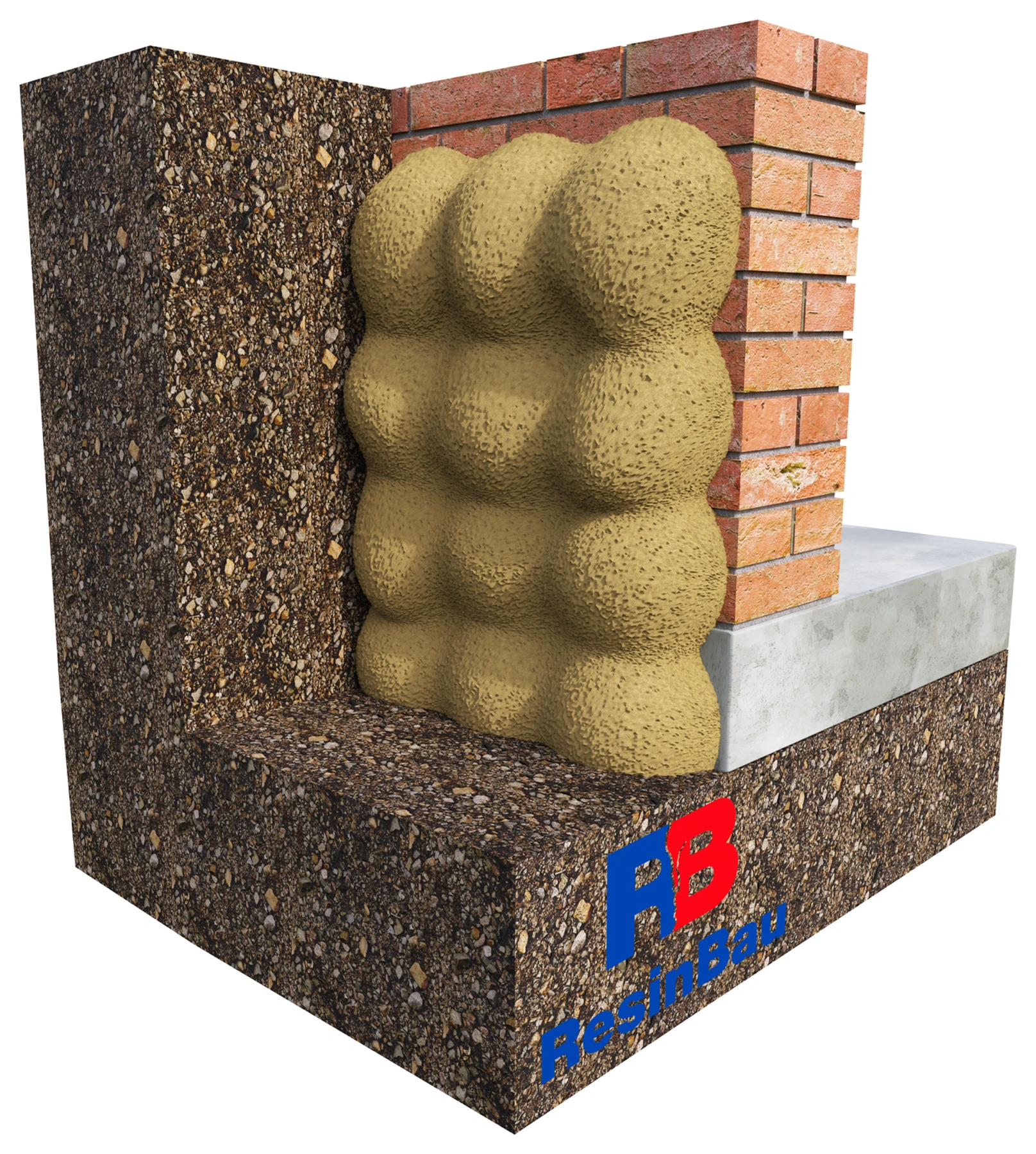

Vista pelo lado do solo com zonas amarelas de material sobrepostas atrás da parede. — Os volumes mostram a continuidade pretendida das zonas, não uma forma garantida do material no solo.

07 · Controlo

Verifique a ligação das zonas de alcance e os limites da cortina

Cada ponto deve contribuir para formar uma barreira contínua. Os volumes sobrepostos do desenho ajudam a compreender a necessidade de ligar as zonas de alcance. A forma real depende do solo, dos vazios, da água e da condução da aplicação; a cor da ilustração não identifica um produto específico.

A aceitação abrange toda a área, os cantos e a ligação à laje e às impermeabilizações adjacentes. Se a fuga se deslocar para o lado, verifique a possibilidade de contornar a barreira. Documente os complementos e avalie a estanquidade em condições de água representativas da utilização; o consumo, por si só, não confirma a continuidade.

Verifique os limites e as ligações da barreira.
Distinga o balanço de material da demonstração de estanquidade.

Aceitação da cortina →Solo: outros objetivos de injeção →

Onde deve formar-se a barreira?

A cortina de injeção forma-se fora da parede ou da laje, geralmente na zona de contacto entre estrutura e solo. A aplicação é feita através da parede pelo lado acessível. A solução pode ser considerada quando é difícil repor a impermeabilização pelo exterior e o reconhecimento permite planear uma selagem controlada.

É um objetivo diferente da saturação da estrutura da parede. Se o material permanecer nos poros e nas juntas da alvenaria, isso ainda não significa que se formou uma barreira atrás dela. Defina a zona de destino na secção antes de selecionar o comprimento dos furos e o volume de material.

O solo não é um molde uniforme

Identifique o tipo e a disposição do solo, os vazios junto à estrutura, o nível de água e os locais de possível saída. O aterro, a abertura junto à parede e o solo coesivo podem receber material de formas muito diferentes. Numa drenagem ou vazio aberto, o material pode deslocar-se muito para além da área planeada.

Assinale os limites da cortina: ligação da parede à laje, cantos, atravessamentos e impermeabilizações adjacentes. Uma barreira que termine antes de um destes pormenores permite que a água a contorne. O âmbito da reparação deve resultar do percurso de entrada, não apenas da área da mancha húmida.

A malha é definida por ensaio

Selecione um troço que inclua suporte representativo e um pormenor de limite relevante. Os furos devem chegar à zona atrás da estrutura; a execução deve considerar as armaduras, as instalações e a secção real. Limpe o percurso de aplicação, instale os obturadores e prepare a recolha controlada das saídas.

Durante o ensaio, compare a quantidade de material, o tempo de aplicação, as passagens entre pontos e o comportamento da água. Verifique também se o material aparece na drenagem ou noutros locais imprevistos. Com base nisso, ajuste o espaçamento, a sequência, o tempo de reação e o tamanho das secções.

Dois motivos diferentes para mudar a tecnologia

O gel escoa antes de curar

Pode existir um percurso de fuga aberto ou um tempo de reação demasiado longo em relação ao fluxo. Identifique esse percurso, limite-o ou selecione uma etapa preliminar. Uma reação mais rápida sem reconhecimento pode apenas fechar o ponto mais próximo.

O material não liga as zonas

Verifique o local de saída do furo, a desobstrução, a geometria e o tipo de solo. Pode ser necessária outra malha ou tecnologia. Não presuma que uma pressão maior formará uma cortina uniforme em qualquer solo.

O consumo é muito superior ao do ensaio

Procure uma alteração do solo, uma cavidade ou ligação a um espaço distante. Interrompa a extrapolação do consumo inicial e redefina os limites da secção.

A fuga desaparece, mas surge ao lado

A água pode ter encontrado um novo percurso. Avalie a continuidade da barreira e as suas ligações antes de considerar concluída a área reparada.

A variante do gel é adaptada ao meio

AcrylGel pode ser preparado com polímero ou água na mistura B. Não são nomes da mesma formulação. Para cortinas, a seleção inclui as condições de humidade, a retenção de água no gel, o movimento esperado e o risco de lavagem por fluxo de água. A variante com água está descrita para cortinas nos materiais ResinBau; a escolha deve decorrer do reconhecimento da zona.

Perante uma entrada intensa ou grandes vazios, pode considerar-se uma etapa que limite a fuga, seguida da aplicação do material principal. A formação de espuma num espaço livre não indica quanto produto ficará no solo nem se será criada uma barreira contínua.

O consumo é um resultado do processo, não uma demonstração de continuidade

Defina o balanço do troço de ensaio separadamente para diferentes solos. Mantenha a unidade, a variante e a concentração do material; quilogramas de produto, litros de mistura preparada e volume da zona no solo não são intercambiáveis. Uma quantidade indicativa por metro quadrado não substitui o ensaio.

Documente os pontos, as passagens, as pausas e as correções. A aceitação abrange toda a zona e os seus bordos e o controlo deve corresponder a condições de água representativas. Uma alteração do nível de água pode revelar um percurso inativo durante os trabalhos.
