Estas três tarefas podem utilizar injeção, mas têm objetivos e aceitação diferentes. Comece pela causa da perda de apoio e selecione depois o material e o método de controlo da estrutura.

ACOMPANHE A TECNOLOGIA

Solo e fundações: seis variantes de acesso e distribuição

É um conjunto de variantes, não uma lista de seis operações sucessivas. As duas primeiras secções mostram o acesso sob a fundação, as duas seguintes sob a laje e as últimas comparam a saída do material da lança. Defina primeiro o objetivo: consolidação, reposição de apoio, elevação projetada ou barreira contra água.

A lança define o ponto de aplicação; a zona amarela representa a área de atuação pretendida.

01 · Acesso sob a fundação

Objetivo e variante A: acesso sob a fundação pelo interior

O material deve chegar à camada identificada sob a fundação. O desenho relaciona o ângulo medido a partir do pavimento, o afastamento da entrada à parede, o nível da base da fundação e a profundidade de trabalho abaixo dela. O comprimento da lança é medido ao longo do eixo, pelo que não é igual à profundidade vertical.

A indicação de 50% assinala uma referência na geometria apresentada da parede; não define a posição do reforço para todas as fundações. O volume amarelo não garante a forma do alcance nem a melhoria da capacidade resistente. O objetivo e a camada de trabalho devem ser definidos pelo reconhecimento da estrutura e do solo.

  • Identifique a fundação, a laje e as instalações.
  • Defina a camada de destino antes de calcular o comprimento.
O acesso exterior altera o ponto de entrada e a referência do ângulo.

02 · Acesso sob a fundação

Variante B: acesso sob a fundação pelo exterior

Aqui, o ângulo é medido a partir da superfície do solo e o afastamento da entrada a partir da parede exterior. Juntamente com a profundidade da base da fundação, definem o percurso da lança. As extremidades assinaladas a diferentes níveis mostram possíveis posições das zonas de aplicação, não uma sequência obrigatória de três injeções.

Selecionar o acesso exterior exige verificar o espaço disponível, as instalações e as camadas junto à fundação. Durante a aplicação, registe o consumo e meça a estrutura. Uma elevação imprevista durante a estabilização exige parar; a elevação deve ser um objetivo projetado separadamente.

  • Verifique a referência do ângulo ao solo.
  • Defina os limiares de paragem antes do ensaio.
O ponto de aplicação situa-se sob a laje e o percurso de acesso atravessa a zona da parede.

03 · Acesso sob a laje

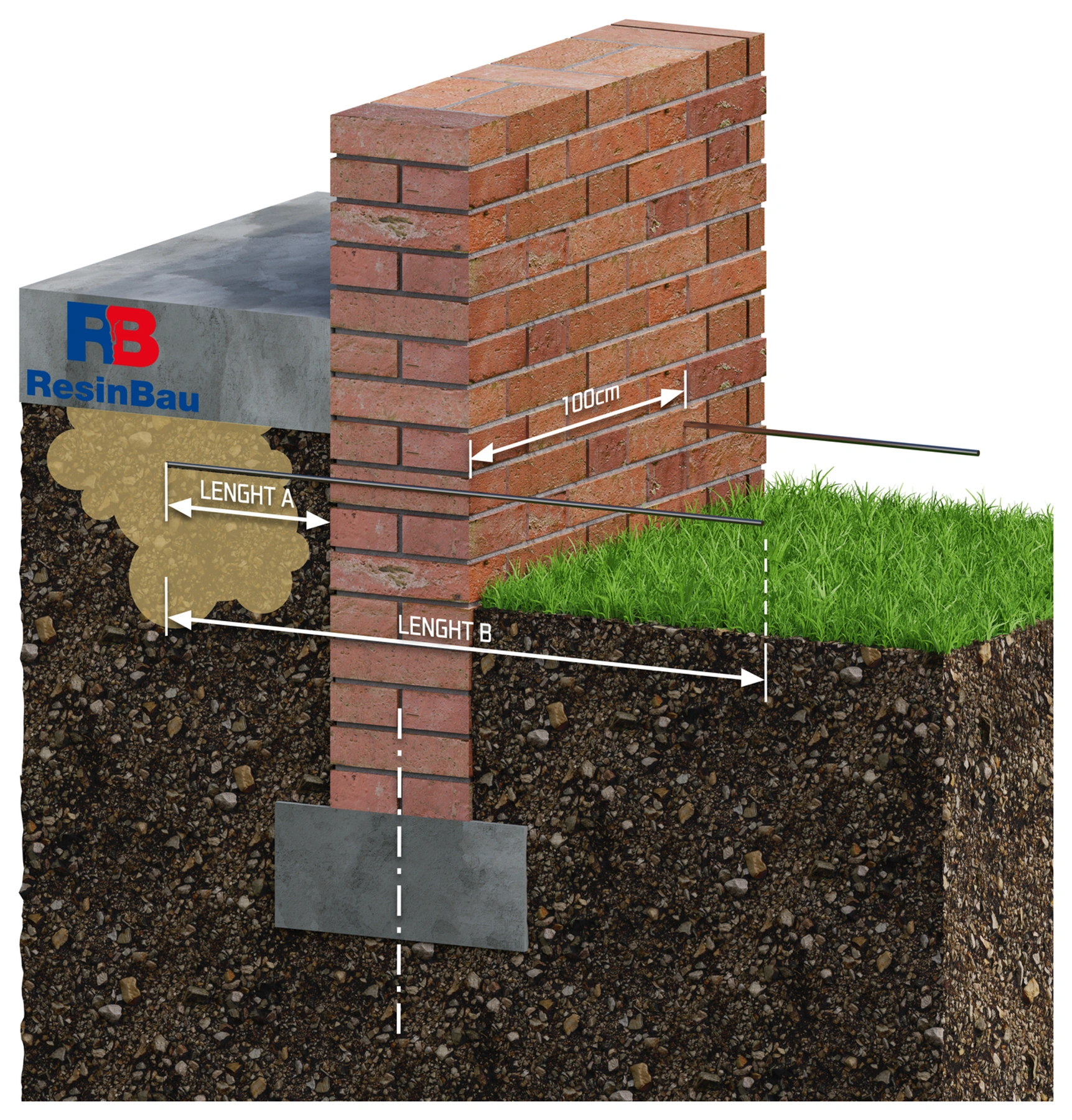

Variante C: sob a laje com lanças horizontais pelo exterior

A variante permite aplicar material no espaço sob a laje com acesso exterior. Identifique as ligações da laje e a causa da perda de apoio. As duas indicações de comprimento distinguem o troço mais curto na zona sob a laje do percurso de acesso mais longo até esse local.

A dimensão de 100 cm da ilustração pertence à disposição de lanças apresentada; não é um espaçamento pronto para qualquer laje. Planeie os pontos e a zona de aplicação com base num ensaio e avalie o progresso pela observação da estrutura e pelo balanço. O enchimento do vazio mais próximo não demonstra melhoria do solo mais profundo.

  • Defina se o objetivo é um vazio ou uma camada mais profunda do solo.
  • Controle a possível migração para fora do contorno da laje.
A perfuração da laje dá acesso direto à zona de apoio identificada.

04 · Acesso sob a laje

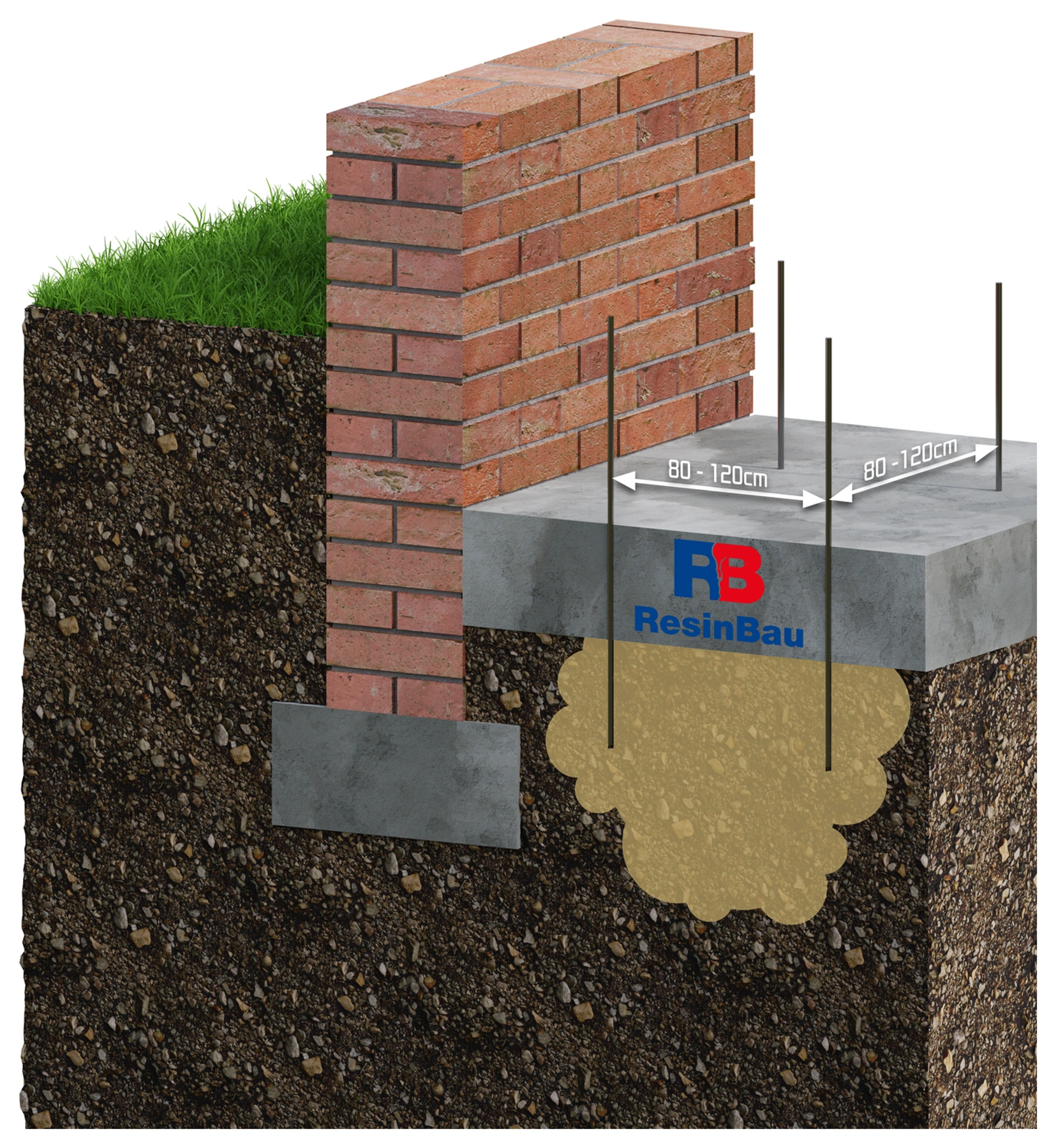

Variante D: sob a laje por perfurações pelo interior

Antes de definir os pontos, identifique a espessura e as camadas da laje, as armaduras e as instalações. As extremidades das lanças devem ficar na zona abrangida pela tecnologia adotada. O espaçamento de 80–120 cm é um parâmetro da variante apresentada; a malha real deve ser relacionada com o solo e o resultado do ensaio.

Para enchimento de vazios e estabilização, controle se a laje começa a elevar-se de forma imprevista. Se o objetivo for elevar, são necessários níveis finais, diferenças admissíveis de deslocamento e medição durante a aplicação. A expansão do material pode continuar após parar a bomba.

  • Trace os pontos considerando as instalações.
  • Meça os deslocamentos independentemente do consumo.
A saída terminal localiza a aplicação na extremidade da lança.

05 · Modo de saída do material

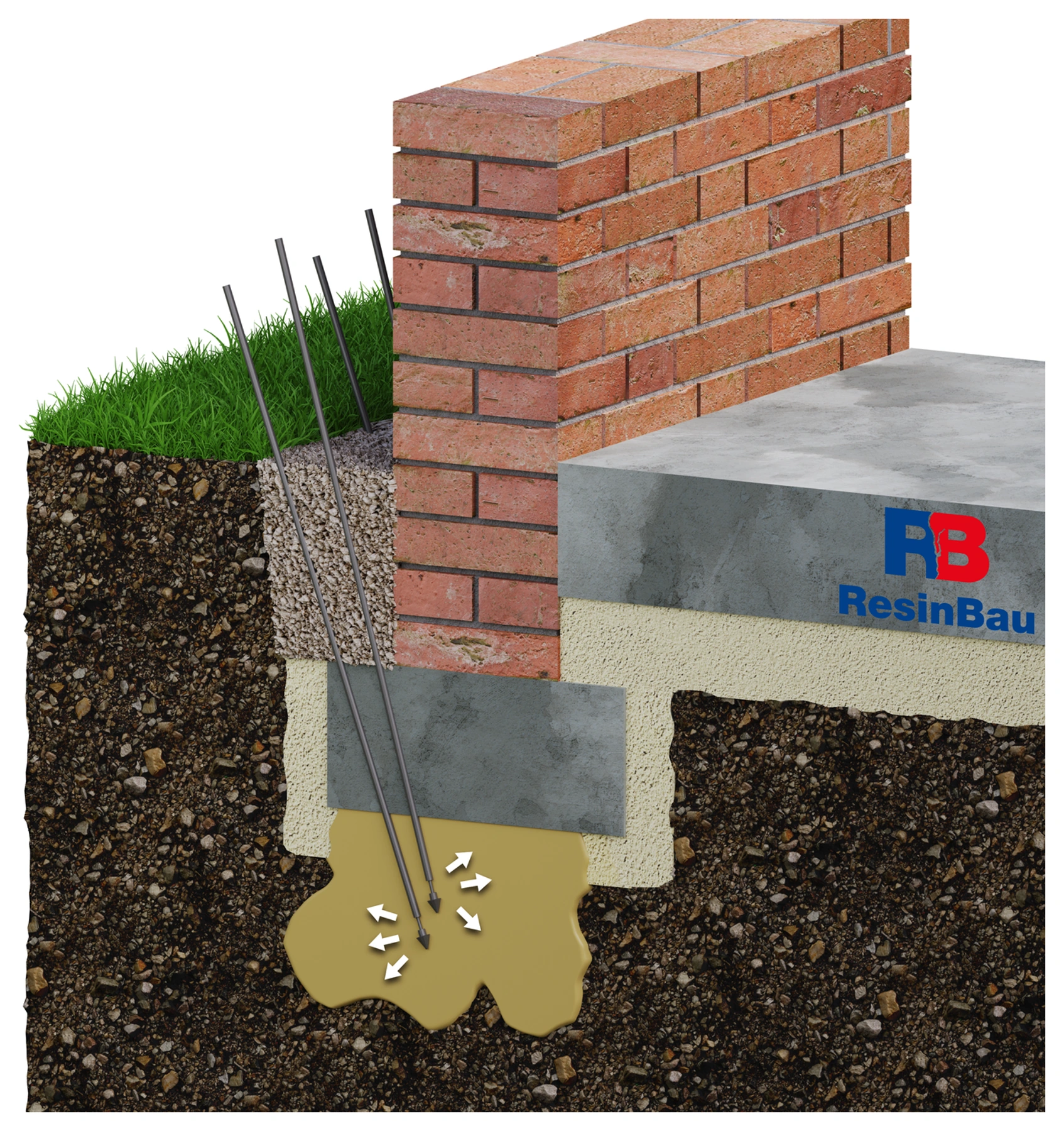

Variante de lança: aplicação pela extremidade de abertura

Nesta variante, a ponta é aberta segundo a construção do sistema e o material sai na extremidade da lança. A posição real da extremidade determina, portanto, onde começa a aplicação, não apenas o comprimento visível acima do solo.

Adapte a instalação e a abertura às condições do solo e ao sistema específico. As setas indicam o sentido de saída do material; o volume amarelo continua a ilustrar a zona pretendida. Na realidade, o percurso de migração é moldado pelo solo, pelos vazios, pela água e pelo confinamento da expansão.

  • Confirme a profundidade da extremidade e a desobstrução da saída.
  • Registe a aplicação efetiva em cada zona.
A zona de saídas deve ficar na camada abrangida pela tecnologia.

06 · Modo de saída do material

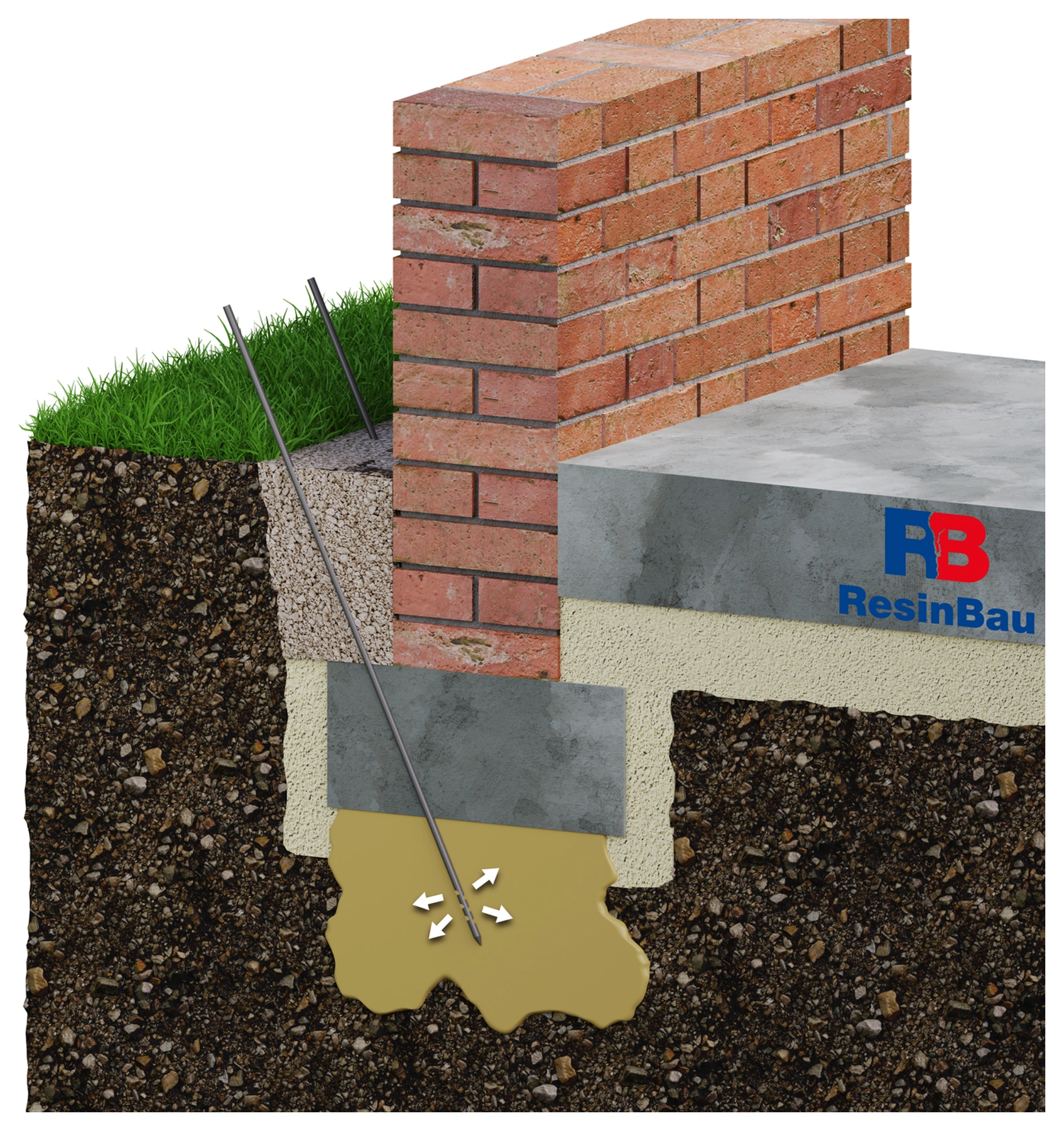

Variante de lança: aplicação pelo troço perfurado

O troço perfurado cria vários percursos de saída do material. A sua posição e comprimento devem corresponder à camada de trabalho; não basta a extremidade da lança atingir a profundidade pretendida. A posição dos orifícios não garante uma distribuição uniforme da aplicação em qualquer solo.

Se o objetivo for uma barreira contra água, a aceitação deve abranger a continuidade e a estanquidade da zona. SoilConsolid é selecionado segundo o solo identificado e as condições de água. GeoPolymer.55 pode ser considerado para essa barreira após seleção individual e ensaio de continuidade e estanquidade, controlando a expansão e a migração; o volume amarelo do esquema, por si só, não confirma o resultado.

  • Coloque todas as saídas na zona de destino.
  • Aceite o efeito segundo o objetivo da injeção.

Esclareça primeiro a alteração do apoio

Uma parede fissurada, um pavimento a assentar e uma laje que oscila sob carga não indicam automaticamente o mesmo problema. Podem existir vazios junto à estrutura, aterro descomprimido, alteração das condições de água ou uma camada mais fraca em profundidade. O reconhecimento deve abranger a estrutura, o solo, a água e o histórico dos deslocamentos.

Reúna secções das fundações, resultados de ensaios do solo, localização das instalações e medições de níveis e fissuras. Determine se o processo continua. Sem isso, aplicar material no vazio mais acessível pode alterar um sintoma local, deixando a causa do assentamento noutra camada.

Defina o efeito esperado

Consolidação e impermeabilização do solo

O material deve atuar na zona de solo identificada, por exemplo, ligar grãos ou limitar o fluxo de água. A seleção depende da possibilidade de penetração e das condições de humidade. O enchimento de um vazio sob a laje, por si só, não confirma a consolidação de uma camada mais profunda.

Enchimento do vazio e reposição do apoio

O objetivo é ocupar controladamente o espaço disponível. É necessário identificar as suas ligações e assegurar a observação do progresso. Durante a estabilização, uma elevação imprevista da estrutura é um sinal para parar.

Elevação controlada

Aqui, a elevação é um elemento intencional do projeto. Exige definir o nível final, as diferenças admissíveis de deslocamento, a sequência e os limiares de paragem. O consumo de resina não substitui a medição do movimento.

Limitação da entrada de água

Uma barreira contra água tem critérios diferentes da melhoria do apoio. Se o problema for entrada atrás da parede, compare a solução com uma cortina de injeção e identifique a possibilidade de a água contornar a barreira.

A expansão é uma ferramenta, não o resultado da reparação

Uma resina que se expande num espaço confinado comporta-se de forma diferente de uma espuma que cresce livremente num recipiente. O solo e a estrutura carregada limitam a expansão. Por isso, o fator de expansão livre não basta para calcular o consumo nem a força de elevação.

A resistência de um provete de material não é a capacidade resistente de todo o sistema solo–fundação. A alteração do apoio também depende da distribuição do material, do estado do solo e da interação da estrutura. A seleção deve indicar como o efeito será verificado no solo e na obra.

A lança deve aplicar o material na camada correta

Planeie os pontos de aplicação em secção e em planta. Escolha o acesso interior ou exterior, considerando instalações, bordos da fundação e o nível de trabalho necessário. A disposição de profundidades sucessivas deve decorrer da tecnologia adotada, não apenas do comprimento da lança disponível.

Uma extremidade aberta, uma ponta que abre durante a aplicação e um troço perfurado criam percursos diferentes de saída do material. Adapte o sistema de lança à zona a abranger e às condições de montagem. A calculadora geométrica ajuda a determinar o acesso; não define a camada que precisa de reforço.

O troço de referência combina aplicação e medição

Antes de começar, defina os pontos de referência e as leituras iniciais. O ensaio deve verificar a aplicação, as ligações, o balanço e a reação da estrutura em condições representativas. Registe material, temperatura, porções, tempo, pressão e deslocamentos.

Aplique nas etapas definidas na tecnologia, com tempo para avaliar a reação. A expansão pode continuar após parar a bomba. Interrompa perante movimento imprevisto, saída descontrolada, consumo atípico ou aumento de pressão sem fluxo. Defina os critérios de paragem e retoma antes do ensaio, não apenas após observar deslocamentos.

A aceitação deve corresponder ao objetivo

Para estabilização ou melhoria do solo, o projeto define a avaliação do apoio obtido e os ensaios necessários. Para elevação, documentam-se níveis, diferenças de deslocamento e comportamento dos elementos adjacentes. Para uma barreira contra água, controlam-se o fluxo e a continuidade da zona de selagem.

Guarde a documentação dos pontos, profundidades e quantidades juntamente com as medições antes, durante e após os trabalhos. Planeie a observação num período adequado à causa do assentamento e às variações da água. O regresso ao nível não demonstra, por si só, a eliminação da causa da perda de apoio.
