Tlo i temelji: stabilizacija, šupljine, podizanje

Ova tri zadatka mogu koristiti injektiranje, ali imaju različite ciljeve i prijem. Počnite od uzroka gubitka oslonca, zatim izaberite materijal i način kontrole konstrukcije.

PregledTok i varijanteIzbor i sledeći korak

PRATITE TEHNOLOGIJU

Tlo i temelji: šest varijanti pristupa i raspodele

Ovo je skup varijanti, a ne spisak šest uzastopnih postupaka. Prva dva preseka prikazuju pristup ispod temelja, sledeća dva ispod ploče, a poslednji upoređuju izlazak materijala iz injekcione cevi. Prvo odredite cilj: konsolidaciju, obnovu oslonca, projektovano podizanje ili vodonepropusnu barijeru.

Injekciona cev određuje mesto ubrizgavanja; žuta zona predstavlja nameravanu oblast delovanja.

01 · Pristup ispod temelja

Cilj i varijanta A: pristup ispod temelja iznutra

Materijal treba da dospe u utvrđeni sloj ispod temelja. Crtež povezuje ugao meren prema podu, odmak ulaza od zida, nivo donje površine temelja i radnu dubinu ispod nje. Dužina injekcione cevi meri se duž ose, zato nije jednaka vertikalnoj dubini.

Oznaka 50% ukazuje na referentnu tačku u prikazanoj geometriji zida; ne određuje položaj ojačanja za svaki temelj. Žuto telo ne garantuje oblik dometa ni poboljšanje nosivosti. Cilj i radni sloj treba odrediti pregledom konstrukcije i tla.

  • Pregledajte temelj, ploču i instalacije.
  • Odredite ciljni sloj pre izračunavanja dužine.
Geometrija pristupa ispod temelja →Utvrđivanje gubitka oslonca →
Spoljni pristup menja ulaznu tačku i referencu ugla.

02 · Pristup ispod temelja

Varijanta B: pristup ispod temelja spolja

Ovde se ugao meri prema površini tla, a odmak ulaza od spoljnog zida. Zajedno sa dubinom donje površine temelja određuju putanju injekcione cevi. Označeni krajevi na različitim nivoima prikazuju moguće položaje zona ubrizgavanja, a ne obavezan redosled tri injektiranja.

Izbor pristupa spolja zahteva proveru raspoloživog prostora, instalacija i slojeva uz temelj. Tokom ubrizgavanja beležite potrošnju i merite konstrukciju. Neplanirano podizanje tokom stabilizacije zahteva zaustavljanje; podizanje mora biti posebno projektovan cilj.

  • Proverite referencu ugla prema tlu.
  • Odredite pragove prekida pre probe.
Proba i merenje konstrukcije →

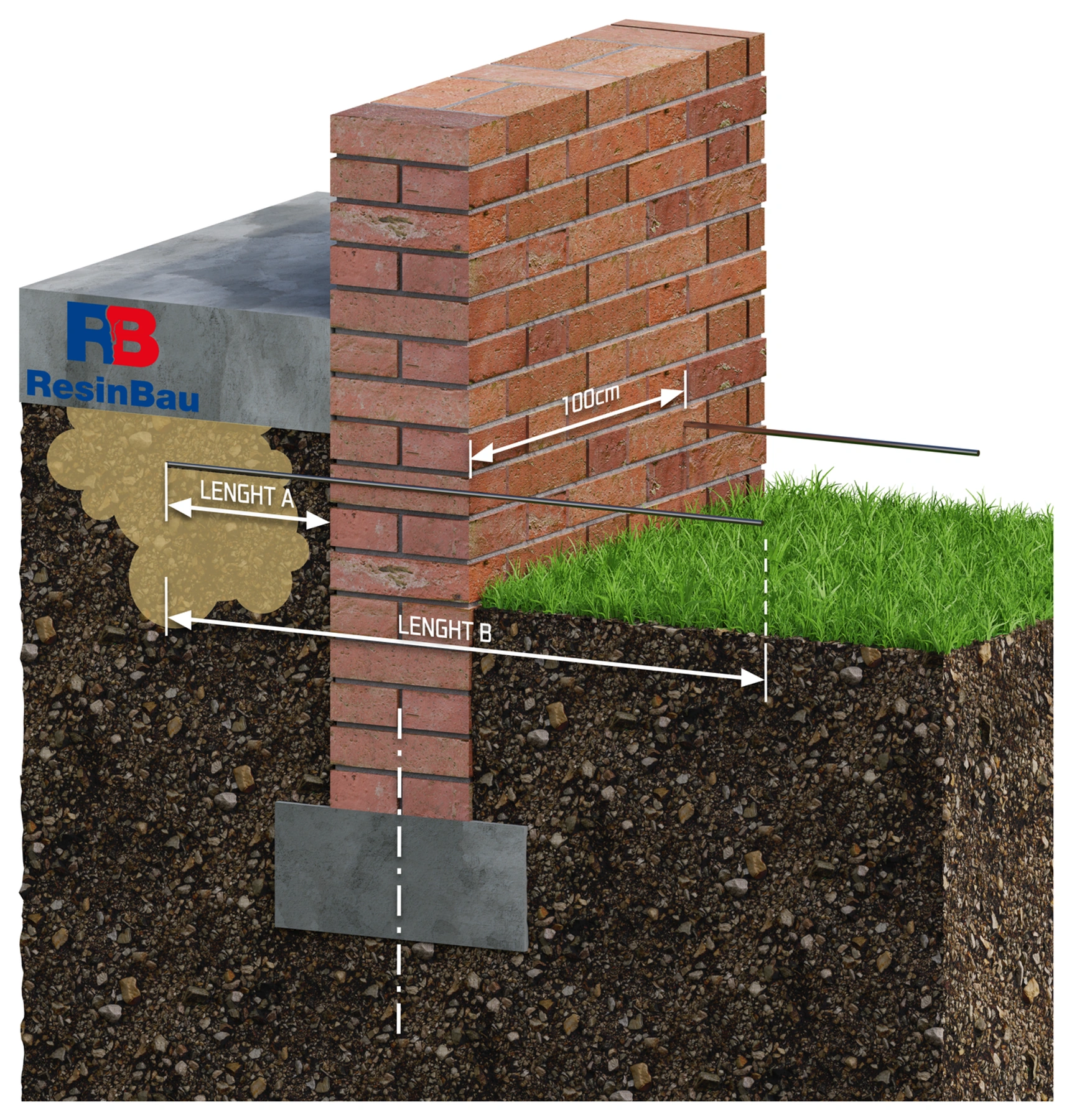

Tačka ubrizgavanja nalazi se ispod ploče, a putanja pristupa prolazi kroz zonu zida.

03 · Pristup ispod ploče

Varijanta C: ispod ploče horizontalnim injekcionim cevima spolja

Varijanta omogućava ubrizgavanje materijala u prostor ispod ploče spoljnim pristupom. Utvrdite njegove veze i uzrok gubitka oslonca. Dve oznake dužine razlikuju kraću deonicu u zoni ispod ploče i dužu putanju pristupa tom mestu.

Dimenzija 100 cm na ilustraciji pripada prikazanom rasporedu injekcionih cevi; nije gotov razmak za svaku ploču. Tačke i zonu ubrizgavanja planirajte na osnovu probe, a napredak procenjujte posmatranjem konstrukcije i bilansom. Ispunjavanje najbliže šupljine ne dokazuje poboljšanje dublje podloge.

  • Odredite da li je cilj šupljina ili dublji sloj tla.
  • Kontrolišite moguću migraciju van obrisa ploče.
Razdvajanje ciljeva injektiranja →GeoStabil →

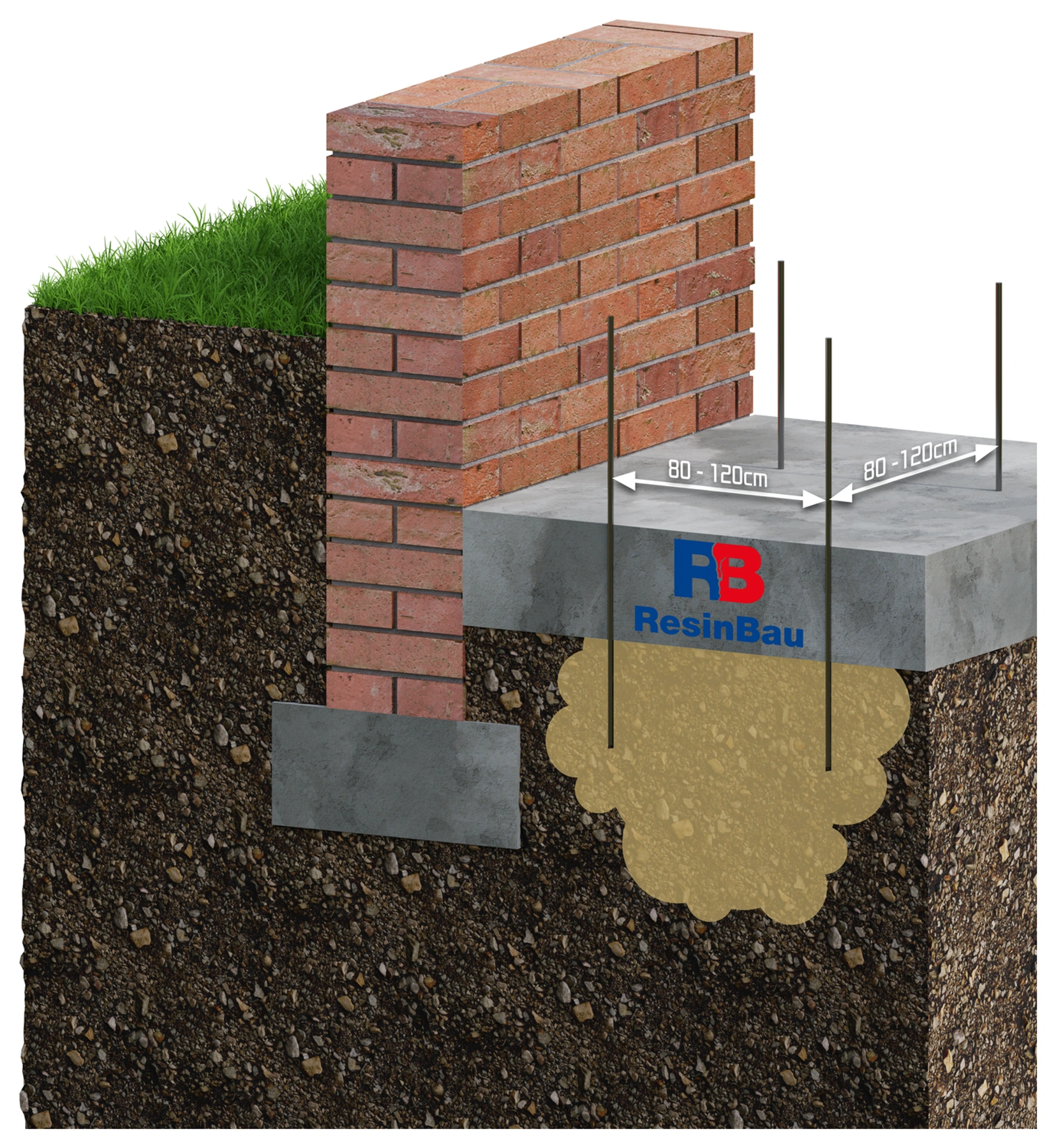

Bušenje kroz ploču omogućava neposredan pristup utvrđenoj zoni oslonca.

04 · Pristup ispod ploče

Varijanta D: ispod ploče kroz bušotine iznutra

Pre određivanja tačaka utvrdite debljinu i slojeve ploče, armaturu i instalacije. Krajevi injekcionih cevi treba da budu u zoni koju usvojena tehnologija obuhvata. Razmak 80–120 cm parametar je prikazane varijante; stvarnu mrežu treba povezati sa podlogom i rezultatom probe.

Pri ispunjavanju šupljina i stabilizaciji kontrolišite da li ploča počinje neplanirano da se podiže. Ako je cilj podizanje, potrebni su ciljni nivoi, dozvoljene razlike pomeranja i merenje tokom ubrizgavanja. Ekspanzija materijala može trajati i posle zaustavljanja pumpe.

  • Odredite tačke uz uvažavanje instalacija.
  • Merite pomeranja nezavisno od potrošnje.
GeoPolymer.55: izbor sistema →Proba i kriterijumi prekida →

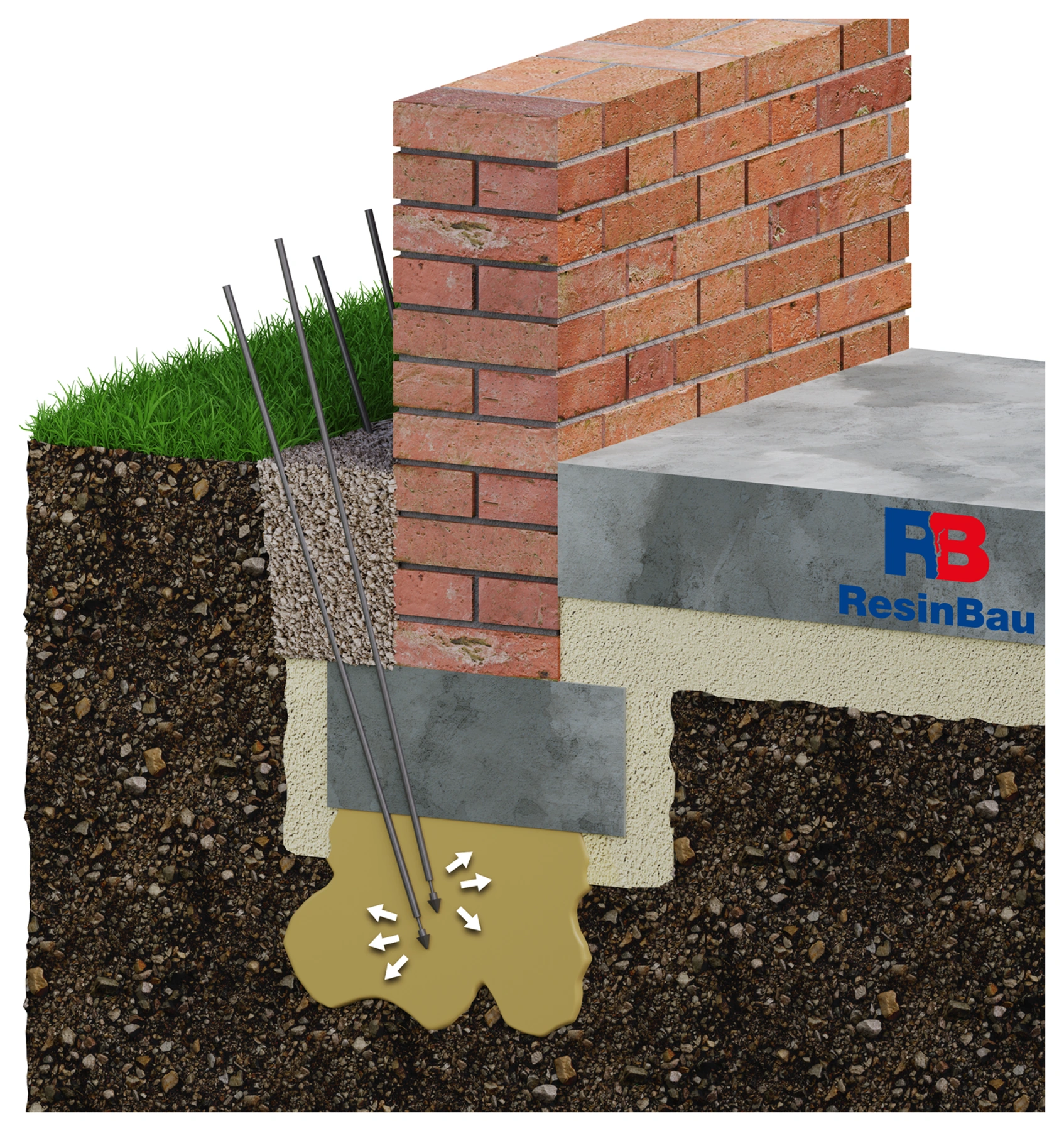

Krajnji izlaz postavlja ubrizgavanje uz kraj injekcione cevi.

05 · Način izlaska materijala

Varijanta injekcione cevi: ubrizgavanje kroz kraj koji se otvara

U ovoj varijanti vrh se otvara prema konstrukciji sistema, a materijal izlazi uz kraj injekcione cevi. Zato mesto početka ubrizgavanja određuje stvarni položaj kraja, a ne sama dužina deonice vidljive iznad tla.

Način ugradnje i otvaranja prilagodite uslovima podloge i konkretnom sistemu. Strelice označavaju smer izlaska materijala; žuto telo ostaje ilustracija nameravane zone. U stvarnosti putanju migracije oblikuju tlo, šupljine, voda i ograničenje ekspanzije.

  • Potvrdite dubinu kraja i prohodnost izlaza.
  • Beležite stvarno ubrizgavanje u svaku zonu.
Sistemi injekcionih cevi HAMMPACK →Ograničena ekspanzija i rezultat u podlozi →

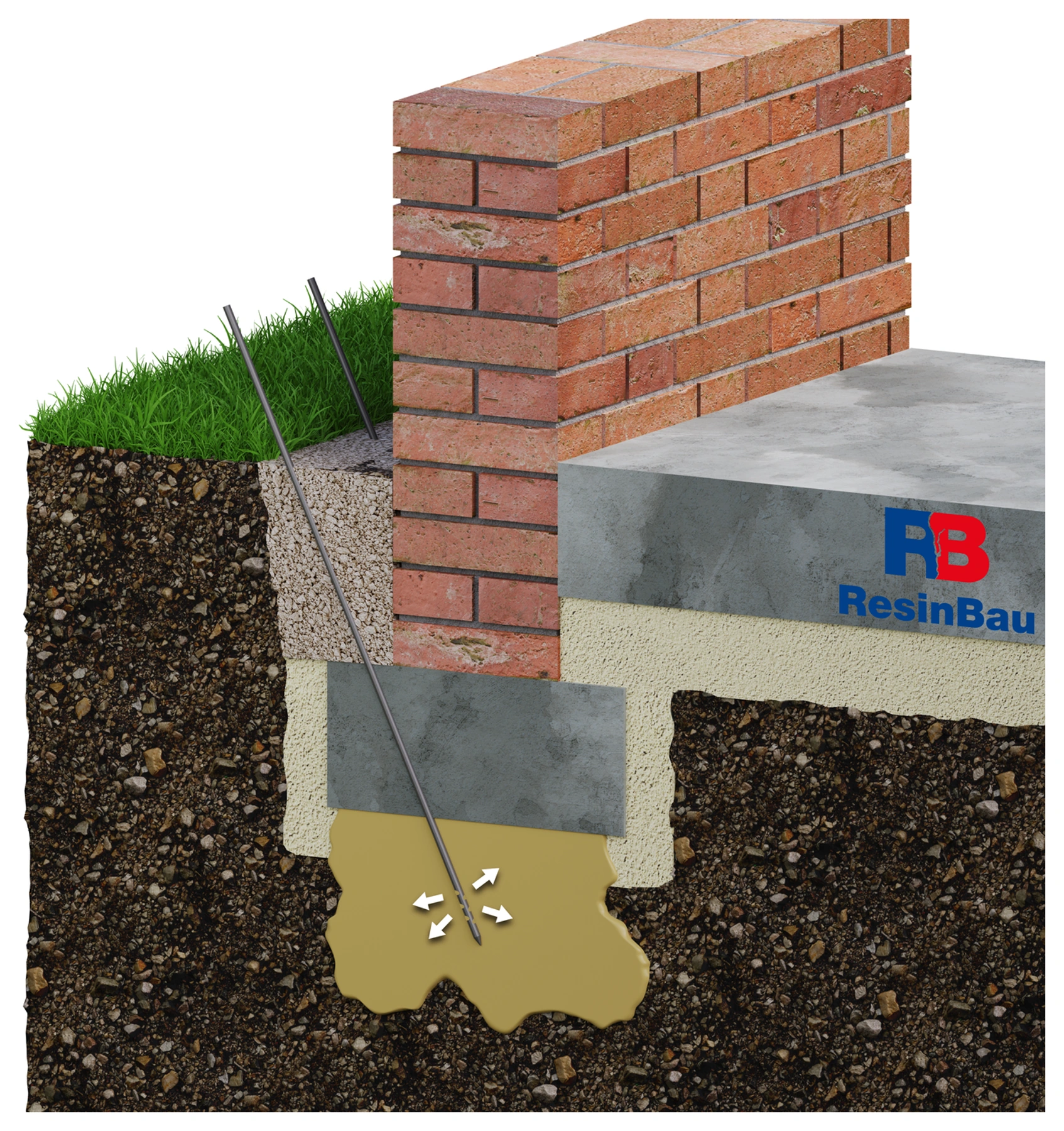

Zona izlaza treba da se nalazi u sloju obuhvaćenom tehnologijom.

06 · Način izlaska materijala

Varijanta injekcione cevi: ubrizgavanje kroz perforiranu deonicu

Perforirana deonica stvara više putanja izlaska materijala. Njen položaj i dužinu treba povezati sa radnim slojem; nije dovoljno da samo kraj injekcione cevi dostigne traženu dubinu. Položaj otvora ne garantuje jednaku raspodelu ubrizgavanja u svakom tlu.

Ako je cilj vodonepropusna barijera, prijem mora obuhvatiti kontinuitet i vodonepropusnost zone. SoilConsolid se bira prema utvrđenom tlu i uslovima vode. GeoPolymer.55 se može razmotriti za takvu barijeru posle individualnog izbora i probe kontinuiteta i vodonepropusnosti, uz kontrolu ekspanzije i migracije; samo žuto telo na šemi ne potvrđuje rezultat.

  • Postavite sve izlaze u ciljnu zonu.
  • Primajte rezultat prema cilju injektiranja.
SoilConsolid →GeoPolymer.55 →Čišćenje sistema posle smola →

Prvo razjasnite promenu oslonca

Zid koji puca, pod koji se sleže i ploča koja se klacka pod opterećenjem ne ukazuju automatski na isti problem. Moguće su šupljine uz konstrukciju, rastresit nasip, promena uslova vode ili slabiji sloj u dubini. Pregled treba da obuhvati konstrukciju, tlo, vodu i istoriju pomeranja.

Prikupite preseke temelja, rezultate ispitivanja podloge, položaj instalacija i merenja nivoa i pukotina. Utvrdite da li proces traje. Bez toga ubrizgavanje materijala u najlakše dostupnu šupljinu može promeniti lokalni simptom, ostavljajući uzrok sleganja u drugom sloju.

Odredite očekivani rezultat

Konsolidacija i zaptivanje tla

Materijal treba da deluje na utvrđenu zonu podloge, npr. povezuje zrna ili ograničava protok vode. Izbor zavisi od mogućnosti prodiranja i uslova vlažnosti. Samo ispunjavanje šupljine ispod ploče ne potvrđuje konsolidaciju dubljeg sloja.

Ispunjavanje šupljine i obnova oslonca

Cilj je kontrolisano zauzimanje raspoloživog prostora. Treba utvrditi njegove veze i obezbediti praćenje napretka. Pri stabilizaciji neplanirano podizanje konstrukcije signal je za zaustavljanje.

Kontrolisano podizanje

Podizanje je ovde nameravan element projekta. Zahteva određivanje ciljnog nivoa, dozvoljenih razlika pomeranja, redosleda i pragova prekida. Potrošnja smole ne zamenjuje merenje pomeranja.

Ograničavanje dotoka vode

Vodonepropusna barijera ima druge kriterijume od poboljšanja oslonca. Ako je problem dotok iza zida, uporedite rešenje sa injekcionom zavesom i utvrdite mogućnost zaobilaženja barijere.

Ekspanzija je sredstvo, a ne rezultat sanacije

Smola koja se širi u ograničenom prostoru ponaša se drugačije od pene koja slobodno raste u posudi. Tlo i opterećena konstrukcija ograničavaju širenje. Zato koeficijent slobodnog penjenja nije dovoljan za izračunavanje potrošnje ni sile podizanja.

Čvrstoća uzorka materijala nije nosivost celog sistema tlo–temelj. Promena oslonca zavisi i od rasporeda materijala, stanja tla i sadejstva konstrukcije. Izbor treba da odredi kako će rezultat biti proveren u podlozi i na objektu.

Injekciona cev treba da ubrizga materijal u odgovarajući sloj

Planirajte tačke ubrizgavanja na preseku i u osnovi. Izaberite pristup iznutra ili spolja, uz uvažavanje instalacija, ivica temelja i potrebnog radnog nivoa. Raspored uzastopnih dubina treba da proizlazi iz usvojene tehnologije, a ne samo dužine raspoložive injekcione cevi.

Otvoren kraj, vrh koji se otvara tokom ubrizgavanja i perforirana deonica stvaraju različite putanje izlaska materijala. Sistem injekcione cevi prilagodite zoni koju želite da obuhvatite i uslovima montaže. Geometrijski kalkulator pomaže u određivanju pristupa; ne određuje sloj koji zahteva ojačanje.

Referentna deonica povezuje ubrizgavanje sa merenjem

Pre početka odredite referentne tačke i početna očitavanja. Proba treba da proveri ubrizgavanje, vezu, bilans i reakciju konstrukcije u reprezentativnim uslovima. Beležite materijal, temperaturu, količine, vreme, pritisak i pomeranja.

Ubrizgavajte u fazama određenim tehnologijom, uz vreme za procenu reakcije. Ekspanzija može trajati posle zaustavljanja pumpe. Prekinite pri neplaniranom pomeranju, nekontrolisanom isticanju, neuobičajenoj potrošnji ili porastu pritiska bez protoka. Kriterijume prekida i nastavka odredite pre probe, a ne tek posle uočenog pomeranja.

Prijem mora odgovarati cilju

Za stabilizaciju ili poboljšanje podloge projekat određuje način procene postignutog oslonca i potrebna ispitivanja. Za podizanje se dokumentuju nivoi, razlike pomeranja i ponašanje susednih elemenata. Za vodenu barijeru kontrolišu se protok i kontinuitet zaptivne zone.

Sačuvajte dokumentaciju tačaka, dubina i količina zajedno sa merenjima pre, tokom i posle radova. Planirajte praćenje u periodu primerenom uzroku sleganja i promenama vode. Povratak na nivo sam po sebi nije dokaz uklanjanja uzroka gubitka oslonca.

IZBOR RESINBAU

Materijal proizlazi iz uslova

SoilConsolid →

Konsolidacija i vodonepropusne barijere u utvrđenom tlu. PU sistem sa katalizatorom zahteva vodu za reakciju i ubrizgava se jednim vodom; niska viskoznost ne garantuje prodiranje u svako tlo.

GeoStabil →

Stabilizacija tla i podlivanje ispod ploča. Dvokomponentni materijal formira polukrutu masu; TDS deklariše odsustvo penjenja. Izbor obuhvata vreme obradivosti i sistem ubrizgavanja.

GeoPolymer.55 →

Dvokomponentni sistem pene za projektovano ispunjavanje, stabilizaciju i podizanje. Efekat ekspanzije procenjujte u stvarnim uslovima i uz merenje konstrukcije.

GeoPolymer.350 →

Sistem pene veće gustine za utvrđene šupljine i stabilizaciju. Izbor između njega i GeoPolymer.55 proizlazi iz projekta i parametara TDS-a, a ne samo iz naziva ili slobodne zapremine pene.

Izračunajte poznate vrednosti

KALKULATORGeometrija pristupa ispod temelja →

Odredite dužinu i položaj injekcione cevi za zadatu zonu. Alat ne izračunava nosivost ni visinu podizanja.

KALKULATORPriprema materijala →

Proverite odgovarajući proizvod i odnose. Maseni odnos ne mora biti jednak zapreminskom.

KALKULATORBilans potrošnje →

Preračunajte količine odgovarajućih komponenti; zadržite zaseban zapis rezultata probe u tlu.

Sledeći korak

PROČITAJTE DALJESistemi injekcionih cevi i zone ubrizgavanja →

Konstrukciju i položaj izlaza prilagodite tehnologiji.

PROČITAJTE DALJEPukotine kao simptom →

Povežite posmatranje konstrukcije sa uzrokom gubitka oslonca.

PROČITAJTE DALJEVodonepropusna barijera →

Kada je glavni cilj ograničavanje dotoka vode.

Razgovarajte o uslovima svog projekta

Pripremite presek, opis vode i pomeranja i rezultate dosadašnjih proba. ResinBau pomaže u izboru materijala i tehnologije izvođenja.
