Talaj és alapok: stabilizálás, üregek, emelés

Ez a három feladat használhat injektálást, de céljuk és átvételük eltérő. Kezdje az alátámasztás elvesztésének okával, majd válassza ki az anyagot és a szerkezet ellenőrzésének módját.

FelmérésFolyamat és változatokKiválasztás és következő lépés

KÖVESSE VÉGIG A TECHNOLÓGIÁT

Talaj és alapok: hat megközelítési és eloszlási változat

Ez változatok gyűjteménye, nem hat egymást követő művelet listája. Az első két keresztmetszet az alap alá, a következő kettő a lemez alá való elérést mutatja, az utolsók pedig a lándzsából történő anyagkilépést hasonlítják össze. Először határozza meg a célt: konszolidáció, alátámasztás helyreállítása, tervezett emelés vagy vízzáró gát.

A lándzsa határozza meg az anyagbeadás helyét; a sárga zóna a tervezett hatásterületet mutatja.

01 · Az alap alá való elérés

Cél és A változat: az alap elérése belülről

Az anyagnak az alap alatt felmért rétegbe kell jutnia. Az ábra összekapcsolja a padlótól mért szöget, a belépés faltól való eltolását, az alap alsó síkját és az alatta lévő munkamélységet. A lándzsa hosszát a tengelye mentén mérjük, ezért nem egyenlő a függőleges mélységgel.

Az 50% jelölés a bemutatott falgeometria referenciapontját jelzi; nem határozza meg minden alap megerősítésének helyét. A sárga test nem garantálja a hatótartomány alakját vagy a teherbírás javulását. A célt és a munkaréteget a szerkezet és a talaj felmérése alapján kell meghatározni.

  • Mérje fel az alapot, a lemezt és a vezetékeket.
  • A hossz számítása előtt jelölje ki a célréteget.
Az alap alá való elérés geometriája →Az alátámasztás elvesztésének felmérése →
A külső hozzáférés megváltoztatja a belépési pontot és a szög viszonyítását.

02 · Az alap alá való elérés

B változat: az alap elérése kívülről

Itt a szöget a talajfelülettől, a belépés eltolását a külső faltól számítjuk. Az alap alsó síkjának mélységével együtt ezek határozzák meg a lándzsa útját. A különböző szinteken jelölt végek a beadási zónák lehetséges helyzeteit mutatják, nem három injektálás kötelező sorrendjét.

A külső megközelítés kiválasztásához ellenőrizni kell a rendelkezésre álló helyet, a vezetékeket és az alap melletti rétegeket. Adagolás közben rögzítse az anyagfelvételt és mérje a szerkezetet. Stabilizáláskor a nem tervezett emelkedés leállítást igényel; az emelésnek külön megtervezett célnak kell lennie.

  • Ellenőrizze a szög talajhoz való viszonyítását.
  • A próba előtt határozza meg a megszakítási küszöböket.
Próba és szerkezetmérés →

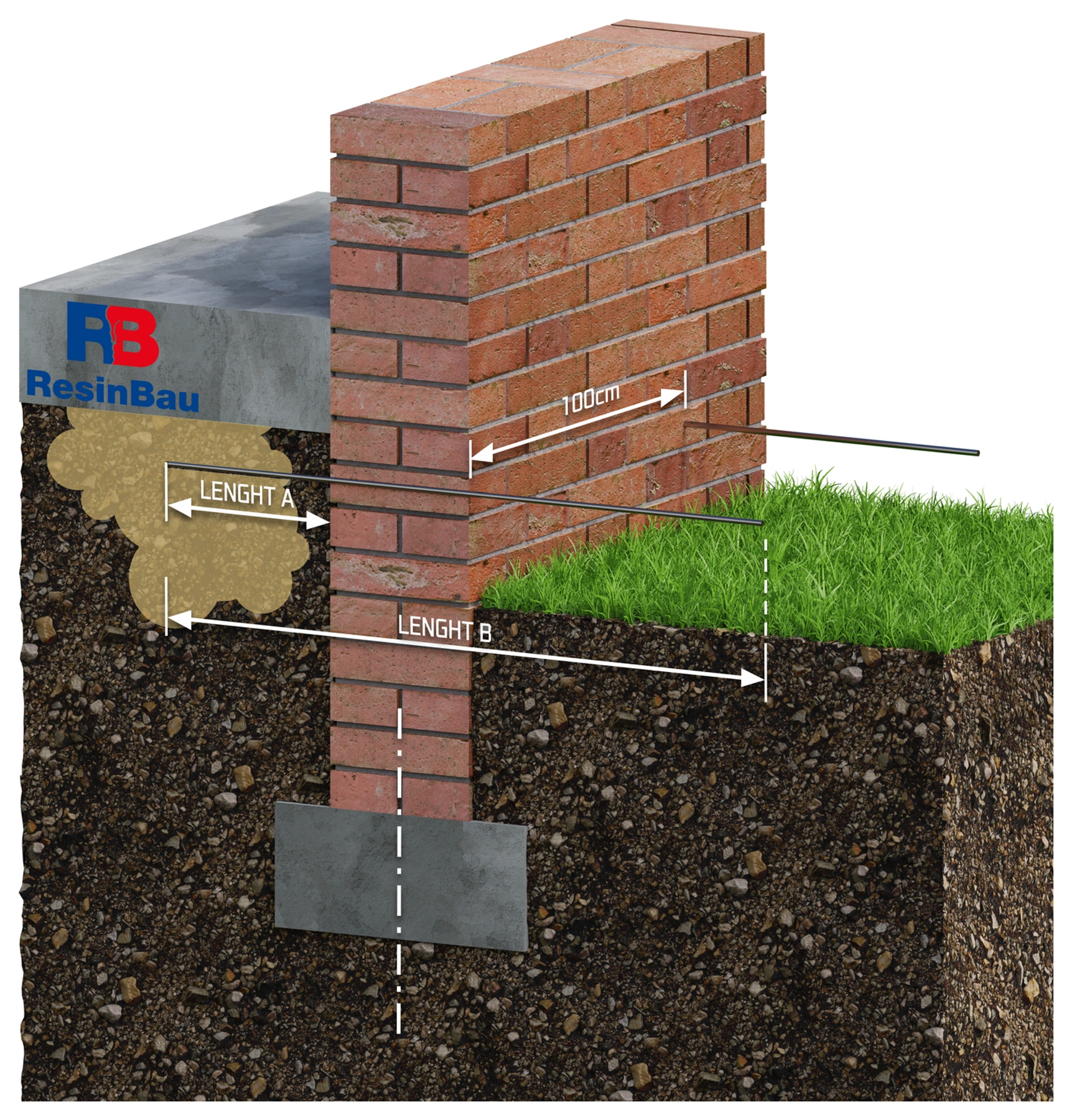

A beadási pont a lemez alatt van, az elérési út a fal zónáján halad át.

03 · A lemez alá való elérés

C változat: a lemez alá vízszintes lándzsákkal kívülről

A változat külső hozzáférésből teszi lehetővé az anyag beadását a lemez alatti térbe. Mérje fel annak kapcsolatait és az alátámasztás elvesztésének okát. A két hosszjelölés megkülönbözteti a lemez alatti rövidebb szakaszt és az oda vezető hosszabb utat.

Az ábra 100 cm mérete a bemutatott lándzsaelrendezéshez tartozik; nem minden lemezre kész távolság. A pontokat és a beadással érintett zónát próba alapján tervezze meg, az előrehaladást pedig a szerkezet megfigyeléséből és az anyagmérlegből értékelje. A legközelebbi üreg kitöltése nem bizonyítja a mélyebb talaj javulását.

  • Határozza meg, hogy a cél üreg vagy mélyebb talajréteg.
  • Ellenőrizze a lemez körvonalán kívüli lehetséges anyagvándorlást.
Az injektálási célok szétválasztása →GeoStabil →

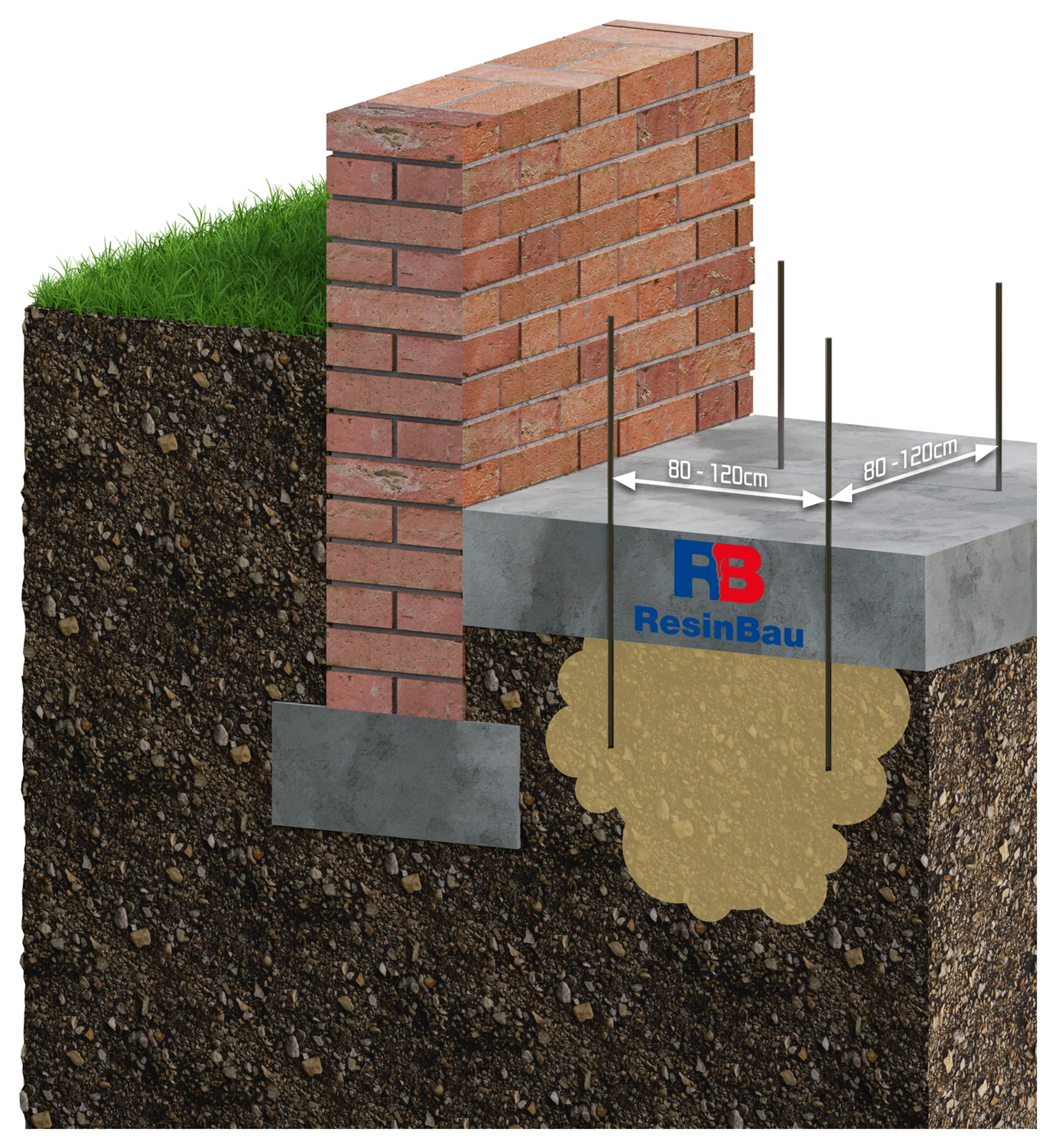

A lemez átfúrása közvetlen elérést biztosít a felmért alátámasztási zónához.

04 · A lemez alá való elérés

D változat: a lemez alá belső furatokon keresztül

A pontok kijelölése előtt mérje fel a lemez vastagságát és rétegeit, a vasalást és a vezetékeket. A lándzsavégeknek abba a zónába kell kerülniük, amelyet az elfogadott technológia kezel. A 80–120 cm távolság a bemutatott változat paramétere; a tényleges hálót a talajhoz és a próba eredményéhez kell igazítani.

Üregkitöltésnél és stabilizálásnál ellenőrizze, nem kezd-e a lemez nem tervezetten emelkedni. Ha a cél emelés, célszintekre, megengedett elmozduláskülönbségekre és adagolás közbeni mérésre van szükség. Az anyag tágulása a szivattyú leállítása után is folytatódhat.

  • A pontokat a vezetékek figyelembevételével jelölje ki.
  • Az elmozdulást az anyagfelhasználástól függetlenül mérje.
GeoPolymer.55: rendszerkiválasztás →Próba és megszakítási feltételek →

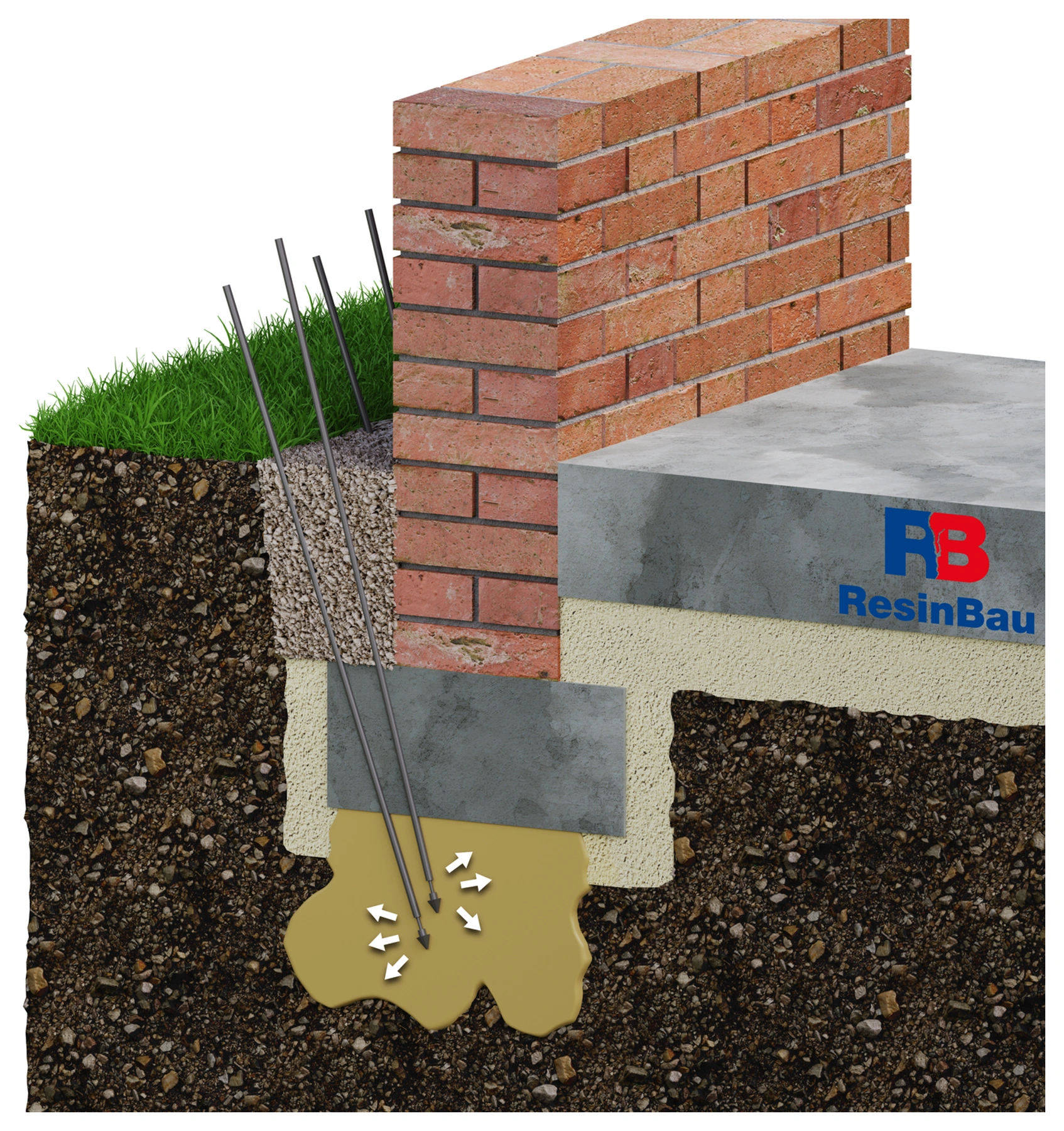

A végkilépés a lándzsa végénél lokalizálja a beadást.

05 · Az anyag kilépési módja

Lándzsaváltozat: adagolás nyitható végen keresztül

Ebben a változatban a csúcsot a rendszer kialakításának megfelelően nyitják meg, és az anyag a lándzsa végénél lép ki. A beadás kezdőhelyét tehát a vég tényleges helyzete határozza meg, nem pusztán a talaj felett látható szakasz hossza.

A behelyezés és nyitás módját a talajviszonyokhoz és az adott rendszerhez válassza meg. A nyilak az anyag kilépési irányát jelzik; a sárga test továbbra is a tervezett zónát szemlélteti. A valóságban a talaj, az üregek, a víz és a tágulás korlátozása alakítja az anyagvándorlás útját.

  • Igazolja a vég mélységét és a kilépés átjárhatóságát.
  • Rögzítse az egyes zónákba ténylegesen beadott anyagot.
HAMMPACK lándzsarendszerek →Korlátozott tágulás és talajbeli hatás →

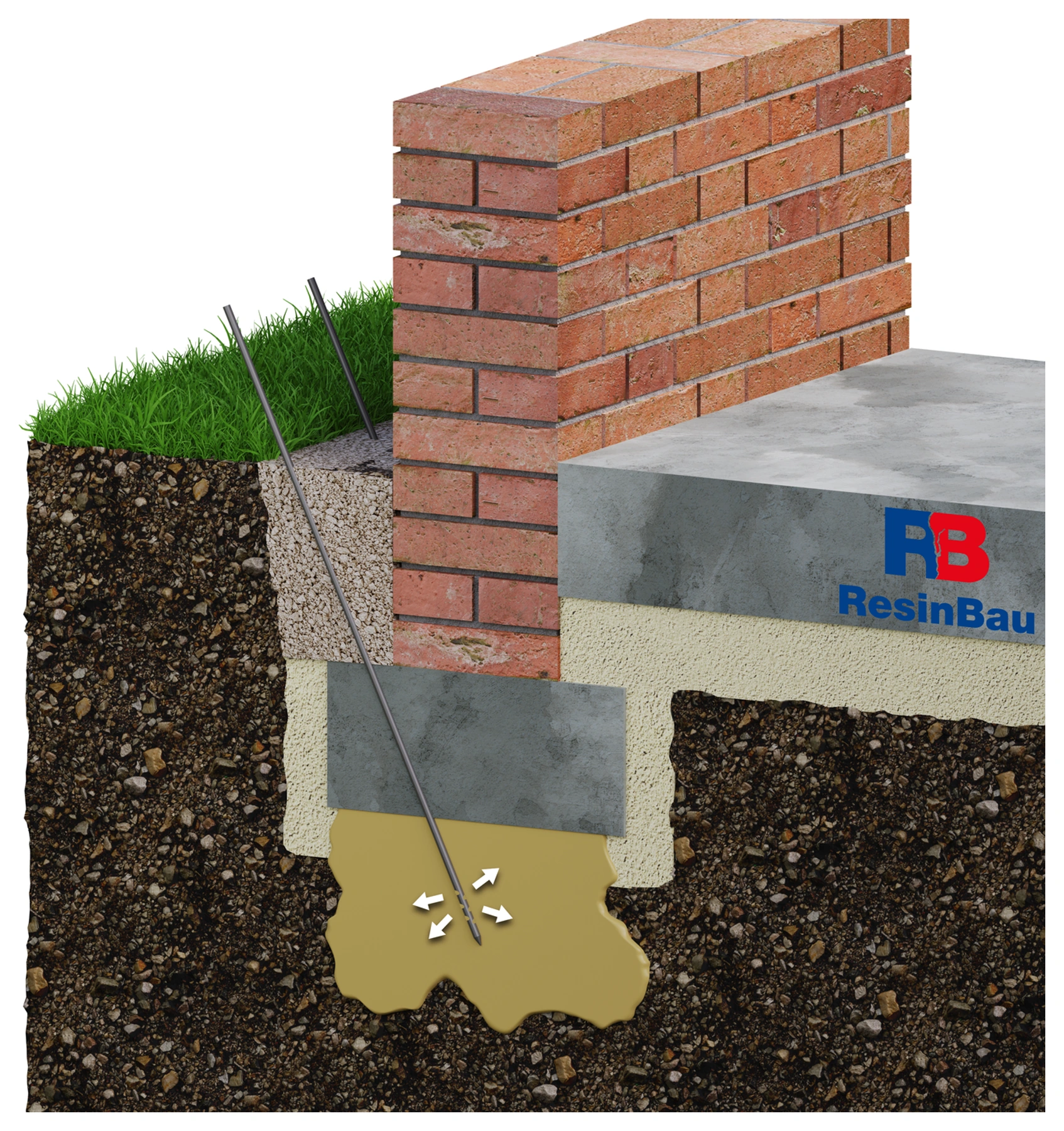

A kilépések zónájának a technológiával kezelt rétegben kell lennie.

06 · Az anyag kilépési módja

Lándzsaváltozat: adagolás perforált szakaszon keresztül

A perforált szakasz több kilépési utat hoz létre. Helyzetét és hosszát a munkaréteghez kell igazítani; nem elegendő, hogy csak a lándzsa vége érje el a kívánt mélységet. A nyílások elhelyezkedése nem garantál egyenletes adagolási megoszlást minden talajban.

Ha a cél vízzáró gát, az átvételnek a zóna folytonosságára és vízzáróságára is ki kell terjednie. A SoilConsolid anyagot a felmért talajhoz és vízviszonyokhoz választják. A GeoPolymer.55 ilyen gáthoz egyedi kiválasztás, valamint folytonossági és vízzárósági próba után mérlegelhető, a tágulás és az anyagvándorlás ellenőrzésével; az ábra sárga teste önmagában nem igazolja az eredményt.

  • Minden kilépést a célzónában helyezzen el.
  • Az eredményt az injektálás céljának megfelelően vegye át.
SoilConsolid →GeoPolymer.55 →Rendszerek tisztítása gyanták után →

Először tisztázza az alátámasztás változását

A repedő fal, süllyedő padló és terhelésre billegő lemez nem automatikusan ugyanazt a problémát jelzi. Lehetségesek szerkezet melletti üregek, fellazult feltöltés, megváltozott vízviszonyok vagy mélyebben fekvő gyengébb réteg. A felmérésnek a szerkezetre, a talajra, a vízre és az elmozdulások történetére is ki kell terjednie.

Gyűjtse össze az alapkeresztmetszeteket, talajvizsgálati eredményeket, a vezetékek helyét, valamint a szint- és repedésméréseket. Állapítsa meg, tart-e még a folyamat. Enélkül az anyag legkönnyebben elérhető üregbe juttatása megváltoztathat egy helyi tünetet, miközben a süllyedés oka más rétegben megmarad.

Nevezze meg az elvárt eredményt

Talaj konszolidációja és tömítése

Az anyagnak a felmért talajzónára kell hatnia, például összekötnie a szemcséket vagy korlátoznia a vízáramlást. A kiválasztás a behatolás lehetőségétől és a nedvességi körülményektől függ. A lemez alatti üreg kitöltése önmagában nem igazolja a mélyebb réteg konszolidációját.

Üregkitöltés és alátámasztás helyreállítása

A cél a rendelkezésre álló tér ellenőrzött kitöltése. Fel kell tárni kapcsolatait, és biztosítani kell az előrehaladás megfigyelését. Stabilizálásnál a szerkezet nem tervezett emelkedése leállítási jel.

Ellenőrzött emelés

Az emelkedés itt a terv szándékos eleme. Meg kell határozni a célszintet, a megengedett elmozduláskülönbségeket, a sorrendet és a megszakítási küszöböket. A gyantafelhasználás nem helyettesíti a mozgás mérését.

Vízbeáramlás korlátozása

A vízzáró gát más feltételeket igényel, mint az alátámasztás javítása. Ha a probléma a fal mögötti vízbeáramlás, hasonlítsa össze a megoldást az injektált fátyolszigeteléssel, és mérje fel a gát megkerülésének lehetőségét.

A tágulás eszköz, nem a javítás eredménye

A korlátozott térben táguló gyanta másképp viselkedik, mint az edényben szabadon növekvő hab. A talaj és a terhelt szerkezet korlátozza a növekedést. Ezért a szabad habosodás tényezője nem elegendő az anyagszükséglet vagy az emelőerő kiszámításához.

Az anyagpróbatest szilárdsága nem a teljes talaj–alap rendszer teherbírása. Az alátámasztás változása az anyag eloszlásától, a talaj állapotától és a szerkezet együttdolgozásától is függ. A kiválasztásnak meg kell határoznia, hogyan ellenőrzik a hatást a talajban és az objektumon.

A lándzsának a megfelelő rétegbe kell juttatnia az anyagot

Tervezze meg a beadási pontokat keresztmetszetben és alaprajzban. Válasszon belső vagy külső megközelítést, figyelembe véve a vezetékeket, az alap széleit és a szükséges munkaszintet. A különböző mélységek elhelyezésének az elfogadott technológiából kell következnie, nem csak az elérhető lándzsa hosszából.

A nyitott vég, az adagoláskor nyíló csúcs és a perforált szakasz eltérő anyagkilépési utakat képez. A lándzsarendszert a lefedendő zónához és a beépítési körülményekhez válassza meg. A geometriai kalkulátor segít az elérési út meghatározásában; nem jelöli ki a megerősítendő réteget.

A referenciaszakasz összekapcsolja az adagolást a méréssel

Kezdés előtt határozza meg a referenciapontokat és a kezdeti mérési értékeket. A próbának reprezentatív körülmények között kell ellenőriznie az adagolást, az összeköttetést, az anyagmérleget és a szerkezet reakcióját. Rögzítse az anyagot, a hőmérsékletet, az adagokat, az időt, a nyomást és az elmozdulásokat.

A technológiában meghatározott szakaszokban adagoljon, időt hagyva a reakció értékelésére. A tágulás a szivattyú leállítása után is folytatódhat. Nem tervezett mozgás, ellenőrizetlen kifolyás, szokatlan anyagfelvétel vagy áramlás nélküli nyomásnövekedés esetén álljon meg. A megszakítás és újraindítás feltételeit a próba előtt határozza meg, ne csak az elmozdulás észlelése után.

Az átvételnek a célhoz kell igazodnia

Stabilizálásnál vagy talajjavításnál a terv határozza meg az elért alátámasztás értékelési módját és a szükséges vizsgálatokat. Emelésnél a szinteket, az elmozduláskülönbségeket és a szomszédos elemek viselkedését dokumentálják. Vízzáró gátnál az áramlást és a tömítési zóna folytonosságát ellenőrzik.

Őrizze meg a pontok, mélységek és mennyiségek dokumentációját a munka előtti, közbeni és utáni mérésekkel együtt. A megfigyelés időszakát a süllyedés okához és a vízviszonyok változásához igazítsa. A szint helyreállítása önmagában nem bizonyítja az alátámasztás elvesztési okának megszüntetését.

RESINBAU KIVÁLASZTÁS

Az anyagot a körülmények határozzák meg

SoilConsolid →

Konszolidáció és vízzáró gátak felmért talajban. A katalizátoros PU rendszer a reakcióhoz vizet igényel, és egy ágon adagolják; a kis viszkozitás nem garantál behatolást minden talajba.

GeoStabil →

Talajstabilizálás és lemezek aláöntése. A kétkomponensű anyag félmerev masszát képez; a TDS habosodásmentességet deklarál. A kiválasztás a feldolgozhatósági időre és az adagolórendszerre is kiterjed.

GeoPolymer.55 →

Kétkomponensű habrendszer tervezett kitöltéshez, stabilizáláshoz és emeléshez. A tágulás hatását valós körülmények között, a szerkezet mérésével értékelje.

GeoPolymer.350 →

Nagyobb sűrűségű habrendszer felmért üregekhez és stabilizáláshoz. A közte és a GeoPolymer.55 közötti választást a terv és a TDS paraméterei határozzák meg, nem pusztán a név vagy a hab szabad térfogata.

Számítsa ki, amit ismer

KALKULÁTORAz alap alá való elérés geometriája →

Határozza meg a lándzsa hosszát és helyzetét az adott zónához. Az eszköz nem számít teherbírást vagy emelkedési mértéket.

KALKULÁTORAnyag előkészítése →

Ellenőrizze a megfelelő terméket és az arányokat. A tömegarány nem feltétlenül egyenlő a térfogataránnyal.

KALKULÁTORAnyagszükségleti mérleg →

Számítsa át a megfelelő komponensek adagjait; a talajpróba eredményét külön rögzítse.

Következő lépés

OLVASSON TOVÁBBLándzsarendszerek és beadási zónák →

A kialakítást és a kilépések helyzetét a technológiához válassza meg.

OLVASSON TOVÁBBRepedések mint tünetek →

Kapcsolja össze a szerkezet megfigyelését az alátámasztás elvesztésének okával.

OLVASSON TOVÁBBVízzáró gát →

Ha az elsődleges cél a vízbeáramlás korlátozása.

Egyeztesse projektje körülményeit

Készítse elő a keresztmetszetet, a víz és a mozgás leírását, valamint az eddigi próbák eredményeit. A ResinBau segít az anyag és a kivitelezési technológia kiválasztásában.
