Jord og fundamenter: stabilisering, hulrum, løft

Disse tre opgaver kan bruge injektion, men har forskellige formål og afleveringskrav. Begynd med årsagen til tab af understøtning, og vælg derefter materiale og konstruktionskontrol.

UndersøgelseForløb og varianterValg og næste skridt

FØLG TEKNOLOGIEN

Jord og fundamenter: seks varianter af adgang og fordeling

Dette er et sæt varianter, ikke en liste over seks på hinanden følgende handlinger. De første to tværsnit viser adgang under fundamentet, de næste to under pladen, og de sidste sammenligner materialets udløb fra lansen. Fastlæg først formålet: konsolidering, genoprettelse af understøtning, projekteret løft eller vandbarriere.

Lansen bestemmer tilførselsstedet; den gule zone viser det ønskede virkningsområde.

01 · Adgang under fundamentet

Formål og variant A: adgang under fundamentet indefra

Materialet skal nå det undersøgte lag under fundamentet. Tegningen kombinerer vinklen målt fra gulvet, indgangens afstand fra væggen, fundamentets undersideniveau og arbejdsdybden nedenunder. Lansens længde måles langs aksen og er derfor ikke lig med den lodrette dybde.

Angivelsen 50% viser et referencepunkt i den viste væggeometri; den fastlægger ikke forstærkningens placering for alle fundamenter. Den gule form garanterer hverken udbredelsens form eller forbedret bæreevne. Formål og arbejdslag skal fastlægges ud fra undersøgelse af konstruktion og jord.

  • Undersøg fundament, plade og installationer.
  • Angiv mållaget, før længden beregnes.
Geometri for adgang under fundamentet →Undersøgelse af tabt understøtning →
Udvendig adgang ændrer indgangspunktet og vinklens reference.

02 · Adgang under fundamentet

Variant B: adgang under fundamentet udefra

Her måles vinklen fra terrænoverfladen og indgangens afstand fra ydervæggen. Sammen med dybden til fundamentets underside bestemmer de lansens forløb. De markerede ender i forskellige niveauer viser mulige tilførselszoner, ikke en obligatorisk rækkefølge af tre injektioner.

Valg af udvendig adgang kræver kontrol af plads, installationer og lag ved fundamentet. Registrer forbrug og mål konstruktionen under tilførslen. Uplanlagt hævning under stabilisering kræver stop; løft skal være et særskilt projekteret mål.

  • Kontroller vinklens reference til terrænet.
  • Fastlæg stopgrænser før prøven.
Prøve og måling af konstruktionen →

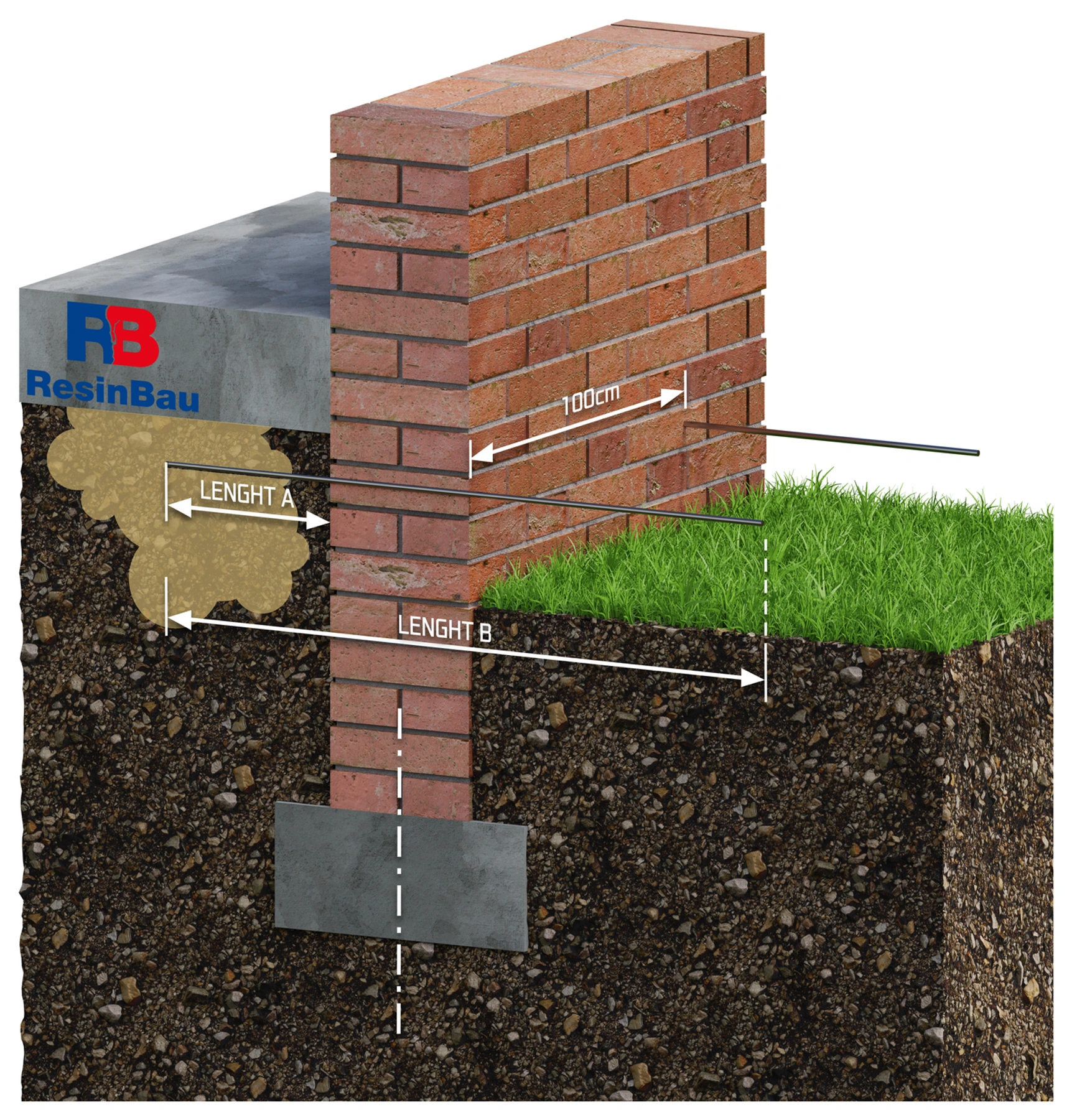

Tilførselsstedet ligger under pladen, og adgangsvejen går gennem vægzonen.

03 · Adgang under pladen

Variant C: under pladen med vandrette lanser udefra

Varianten gør det muligt at tilføre materiale til rummet under pladen med udvendig adgang. Undersøg pladens forbindelser og årsagen til tabt understøtning. De to længdeangivelser skelner mellem det kortere afsnit under pladen og den længere adgangsvej til dette sted.

Målet 100 cm på illustrationen gælder den viste lanseopstilling; det er ikke en færdig afstand for alle plader. Planlæg punkter og tilførselsområde ud fra en prøve, og vurder fremgangen ved observation af konstruktionen og materialeregnskabet. Fyldning af det nærmeste hulrum beviser ikke forbedring af det dybere underlag.

  • Fastlæg, om målet er et hulrum eller et dybere jordlag.
  • Kontroller mulig materialevandring uden for pladens omrids.
Adskillelse af injektionsformål →GeoStabil →

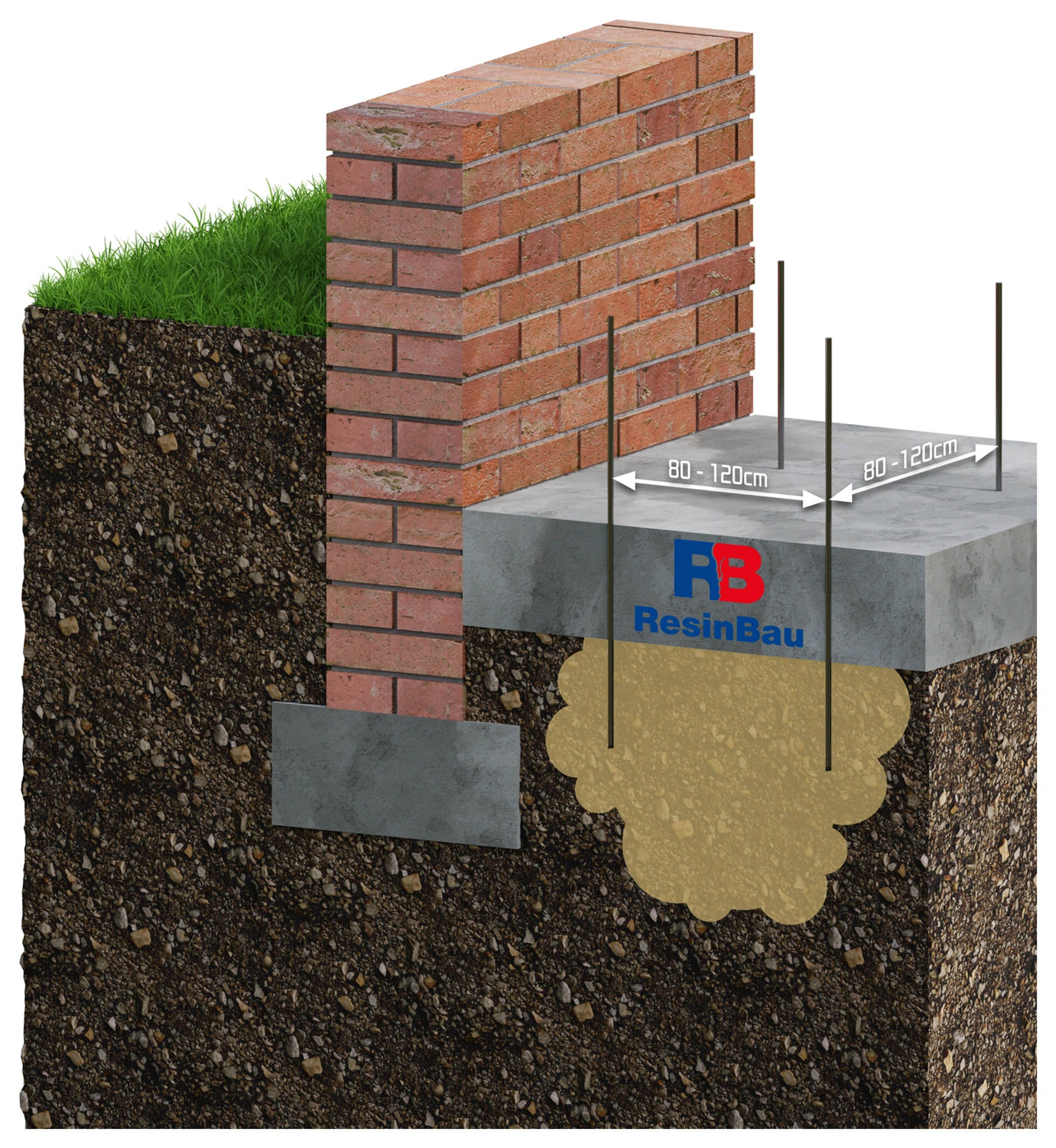

Gennemboring af pladen giver direkte adgang til den undersøgte understøtningszone.

04 · Adgang under pladen

Variant D: under pladen gennem borehuller indefra

Undersøg pladens tykkelse og lag, armering og installationer, før punkterne afmærkes. Lanseenderne skal befinde sig i den zone, den valgte teknologi skal behandle. Afstanden 80–120 cm er en parameter for den viste variant; det faktiske net skal tilpasses underlaget og prøveresultatet.

Ved hulrumsfyldning og stabilisering skal du kontrollere, at pladen ikke begynder at hæve sig utilsigtet. Hvis målet er løft, kræves målniveauer, tilladte forskelle i bevægelse og måling under tilførslen. Materialets ekspansion kan fortsætte, efter pumpen er stoppet.

  • Afmærk punkterne under hensyn til installationerne.
  • Mål bevægelser uafhængigt af forbruget.
GeoPolymer.55: systemvalg →Prøve og stopkriterier →

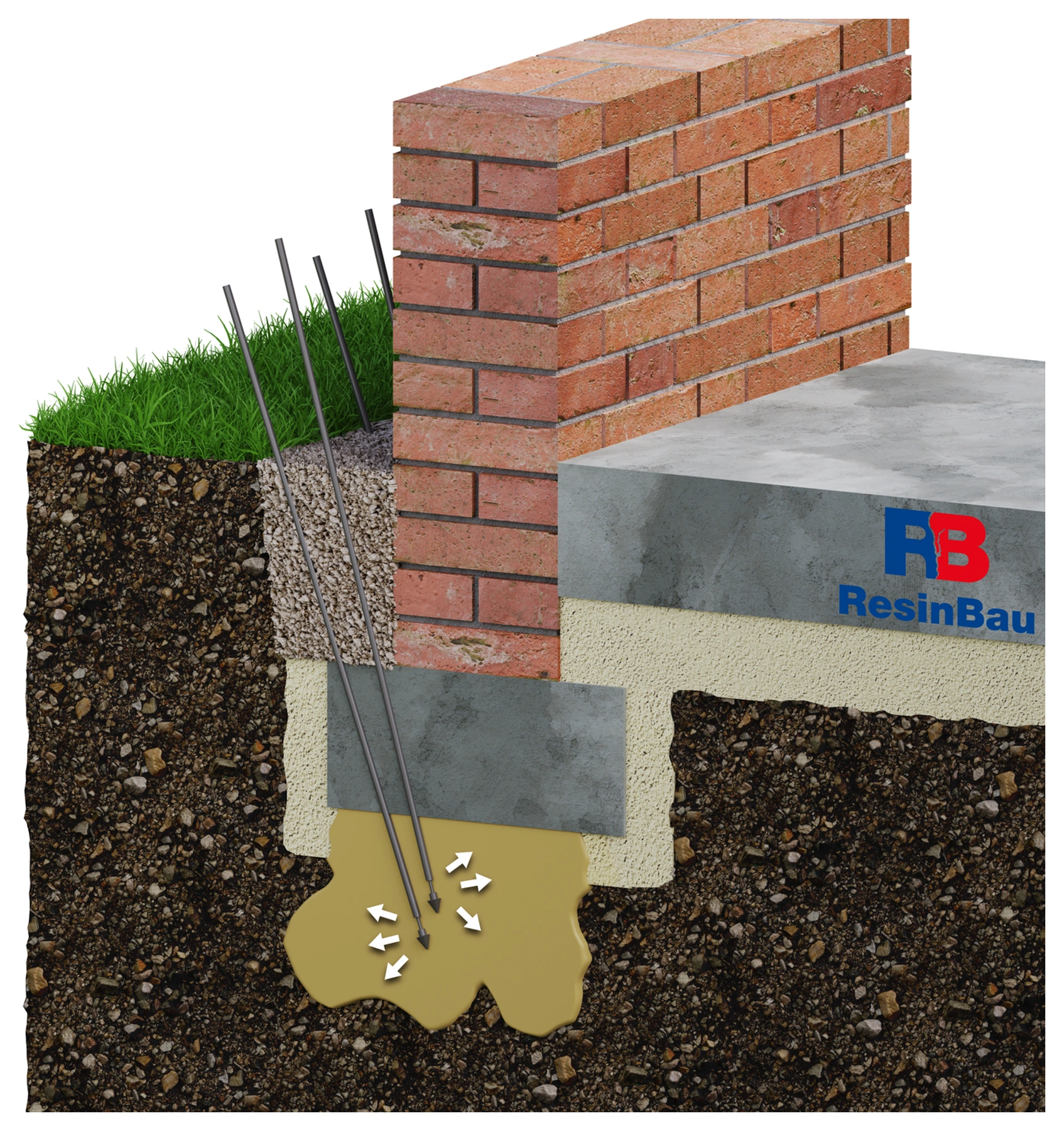

Endeudløbet placerer tilførslen ved lansens ende.

05 · Materialets udløbsmetode

Lansevariant: tilførsel gennem en ende, der åbnes

I denne variant åbnes spidsen efter systemets konstruktion, og materialet strømmer ud ved lansens ende. Tilførslens begyndelsessted bestemmes derfor af endens faktiske placering, ikke blot længden af den del, der ses over terrænet.

Tilpas montering og åbning til jordbundsforholdene og det konkrete system. Pilene angiver materialets udløbsretning; den gule form illustrerer fortsat den ønskede zone. I praksis bestemmes materialets vandringsvej af jord, hulrum, vand og begrænset ekspansion.

  • Bekræft endens dybde og fri passage ved udløbet.
  • Registrer den faktiske tilførsel til hver zone.
HAMMPACK-lansesystemer →Begrænset ekspansion og virkning i underlaget →

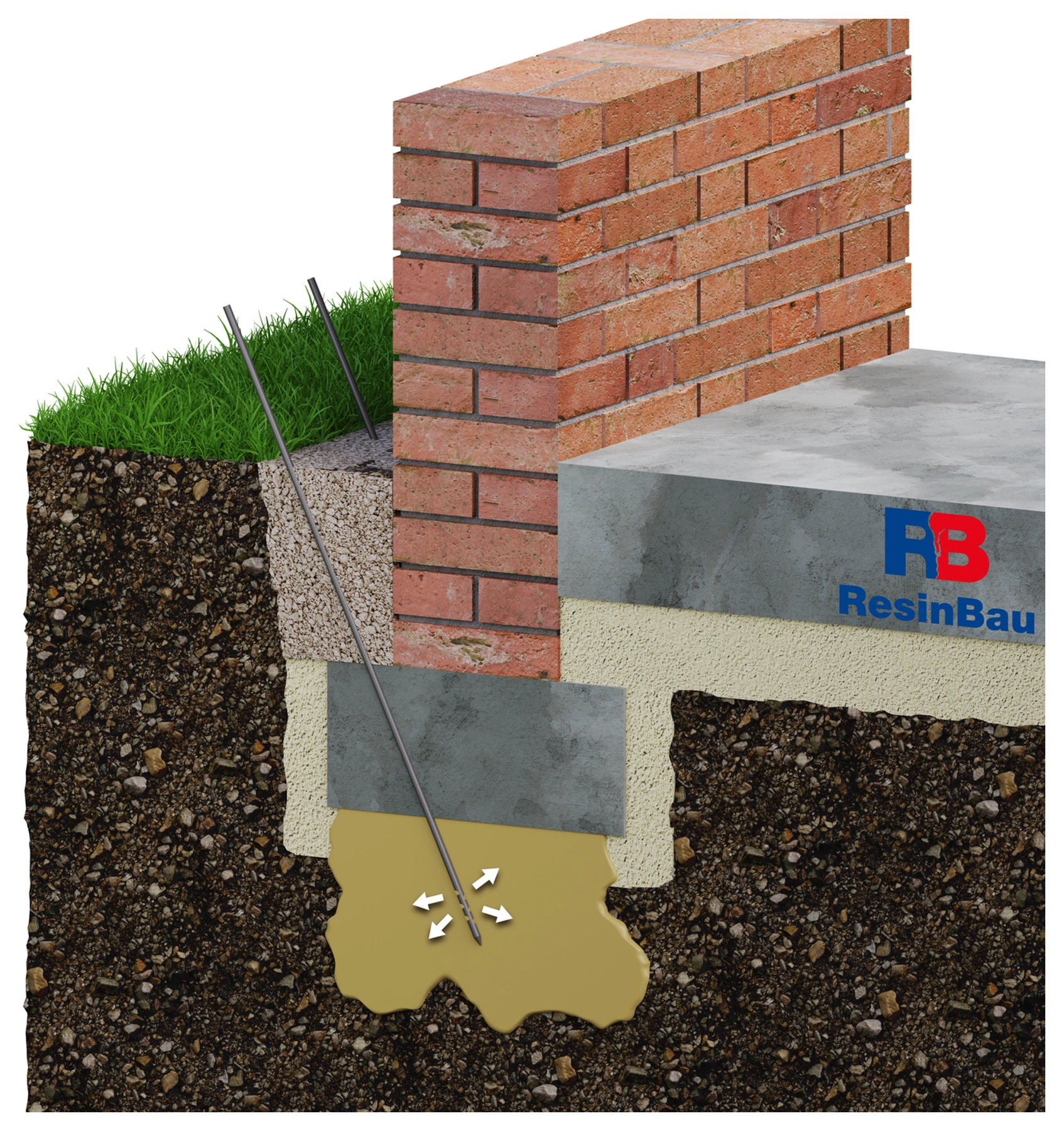

Udløbszonen skal ligge i det lag, teknologien skal behandle.

06 · Materialets udløbsmetode

Lansevariant: tilførsel gennem det perforerede afsnit

Det perforerede afsnit skaber flere udløbsveje for materialet. Dets placering og længde skal tilpasses arbejdslaget; det er ikke nok, at lansens ende alene når den ønskede dybde. Hullernes placering garanterer ikke ensartet fordeling af tilførslen i alle jordtyper.

Hvis målet er en vandbarriere, skal afleveringskontrollen omfatte zonens kontinuitet og tæthed. SoilConsolid vælges efter den undersøgte jord og vandforholdene. GeoPolymer.55 kan overvejes til en sådan barriere efter individuelt valg og en prøve af kontinuitet og tæthed med kontrol af ekspansion og materialevandring; den gule form på diagrammet bekræfter ikke i sig selv resultatet.

  • Placer alle udløb i målzonen.
  • Kontroller resultatet efter injektionens formål.
SoilConsolid →GeoPolymer.55 →Rengøring af systemer efter harpikser →

Afklar først ændringen i understøtningen

En revnende væg, et synkende gulv og en plade, der vipper under belastning, peger ikke automatisk på samme problem. Der kan være hulrum ved konstruktionen, løs tilfyldning, ændrede vandforhold eller et svagere lag længere nede. Undersøgelsen bør omfatte konstruktion, jord, vand og bevægelseshistorik.

Indsaml fundamenttværsnit, resultater af jordbundsundersøgelser, installationsplaceringer samt niveau- og revnemålinger. Fastlæg, om processen fortsætter. Uden dette kan tilførsel til det lettest tilgængelige hulrum ændre et lokalt symptom, mens sætningsårsagen bliver i et andet lag.

Angiv den forventede virkning

Konsolidering og tætning af jord

Materialet skal påvirke den undersøgte underlagszone, eksempelvis binde korn eller begrænse vandstrømning. Valget afhænger af indtrængningsmuligheder og fugtforhold. Fyldning af et hulrum under pladen bekræfter ikke i sig selv konsolidering af et dybere lag.

Hulrumsfyldning og genoprettelse af understøtning

Målet er kontrolleret fyldning af det tilgængelige rum. Dets forbindelser skal undersøges, og fremgangen skal kunne observeres. Ved stabilisering er utilsigtet hævning af konstruktionen et stopsignal.

Kontrolleret løft

Her er hævning en tilsigtet del af projektet. Det kræver fastlæggelse af målniveau, tilladte forskelle i bevægelse, rækkefølge og stopgrænser. Harpiksforbruget erstatter ikke bevægelsesmåling.

Begrænsning af vandtilførsel

En vandbarriere har andre kriterier end forbedret understøtning. Hvis problemet er vandtilførsel bag væggen, skal løsningen sammenlignes med slørinjektion, og muligheden for passage uden om barrieren undersøges.

Ekspansion er et værktøj, ikke reparationens resultat

Harpiks, der ekspanderer i et begrænset rum, opfører sig anderledes end skum, der vokser frit i en beholder. Jorden og den belastede konstruktion begrænser væksten. Derfor er faktoren for fri opskumning ikke tilstrækkelig til at beregne forbrug eller løftekraft.

En materialeprøves styrke er ikke hele jord-fundament-systemets bæreevne. Ændringen i understøtning afhænger også af materialefordeling, jordens tilstand og konstruktionens samvirke. Valget bør angive, hvordan virkningen skal kontrolleres i underlaget og på anlægget.

Lansen skal tilføre materialet til det rigtige lag

Planlæg tilførselspunkterne i tværsnit og plan. Vælg adgang indefra eller udefra under hensyn til installationer, fundamentkanter og krævet arbejdsniveau. Placeringen af efterfølgende dybder bør følge den valgte teknologi, ikke blot den tilgængelige lanselængde.

Åben ende, spids der åbnes under tilførslen, og perforeret afsnit skaber forskellige udløbsveje. Vælg lansesystem efter den ønskede zone og monteringsforholdene. Geometriberegneren hjælper med at fastlægge adgangen; den bestemmer ikke, hvilket lag der kræver forstærkning.

Referenceafsnittet kombinerer tilførsel og måling

Fastlæg referencepunkter og startmålinger før arbejdet. Prøven bør kontrollere tilførsel, forbindelser, materialeregnskab og konstruktionens reaktion under repræsentative forhold. Registrer materiale, temperatur, portioner, tid, tryk og bevægelser.

Tilfør i de trin, teknologien angiver, med tid til vurdering af reaktionen. Ekspansion kan fortsætte efter pumpestop. Stop ved uplanlagt bevægelse, ukontrolleret udløb, usædvanligt forbrug eller trykstigning uden strømning. Fastlæg kriterier for stop og genoptagelse før prøven, ikke først efter en konstateret bevægelse.

Afleveringskontrollen skal svare til formålet

Ved stabilisering eller jordforbedring fastlægger projektet vurderingen af den opnåede understøtning og de nødvendige undersøgelser. Ved løft dokumenteres niveauer, bevægelsesforskelle og tilstødende elementers adfærd. Ved en vandbarriere kontrolleres strømning og tætningszonens kontinuitet.

Gem dokumentation for punkter, dybder og mængder sammen med målinger før, under og efter arbejdet. Planlæg observation over en periode, der passer til sætningsårsagen og ændringer i vandforhold. Tilbagevenden til niveauet beviser ikke i sig selv, at årsagen til tabt understøtning er fjernet.

RESINBAU MATERIALEVALG

Forholdene afgør materialet

SoilConsolid →

Konsolidering og vandbarrierer i undersøgt jord. PU-systemet med katalysator kræver vand til reaktionen og tilføres gennem én kanal; lav viskositet garanterer ikke indtrængning i enhver jordtype.

GeoStabil →

Jordstabilisering og understøbning under plader. Tokomponentmaterialet danner en halvstiv masse; TDS angiver ingen opskumning. Valget omfatter bearbejdningstid og tilførselssystem.

GeoPolymer.55 →

Tokomponentskumsystem til projekteret fyldning, stabilisering og løft. Vurder ekspansionens virkning under de faktiske forhold og med måling af konstruktionen.

GeoPolymer.350 →

Skumsystem med højere densitet til undersøgte hulrum og stabilisering. Valget mellem dette og GeoPolymer.55 følger projektet og TDS-parametrene, ikke alene navnet eller skummets frie volumen.

Beregn det, du kender

BEREGNERGeometri for adgang under fundamentet →

Bestem lansens længde og placering til den valgte zone. Værktøjet beregner hverken bæreevne eller løftehøjde.

BEREGNERKlargøring af materialet →

Kontroller korrekt produkt og blandingsforhold. Vægtforholdet er ikke nødvendigvis lig med volumenforholdet.

BEREGNERForbrugsregnskab →

Omregn portionerne af de korrekte komponenter; gem separat registrering af prøveresultatet i jorden.

Næste skridt

LÆS VIDERELansesystemer og tilførselszoner →

Tilpas konstruktion og udløbsplacering til teknologien.

LÆS VIDERERevner som symptom →

Sammenhold konstruktionsobservation med årsagen til tabt understøtning.

LÆS VIDEREVandbarriere →

Når hovedformålet er at begrænse vandtilførslen.

Drøft forholdene i dit projekt

Forbered tværsnit, beskrivelse af vand og bevægelse samt resultater fra tidligere prøver. ResinBau hjælper med at vælge materiale og udførelsesteknologi.
