Tlo i temelji: šest varijanti pristupa i raspodjele

Ovo je skup varijanti, a ne popis šest uzastopnih radnji. Prva dva presjeka prikazuju pristup ispod temelja, sljedeća dva ispod ploče, a posljednji uspoređuju izlaz materijala iz koplja. Najprije odredite cilj: konsolidaciju, obnovu oslonca, projektirano podizanje ili barijeru protiv vode.

Koplje određuje mjesto ubrizgavanja; žuta zona predstavlja planirano područje djelovanja.

01 · Pristup ispod temelja

Cilj i varijanta A: pristup ispod temelja iznutra

Materijal treba stići u ispitani sloj ispod temelja. Crtež povezuje kut mjeren od poda, udaljenost ulaza od zida, razinu donjeg ruba temelja i radnu dubinu ispod njega. Duljina koplja mjeri se duž osi pa nije jednaka vertikalnoj dubini.

Oznaka 50% pokazuje referentnu točku u prikazanoj geometriji zida; ne određuje položaj ojačanja za svaki temelj. Žuto tijelo ne jamči oblik područja dosega ni poboljšanje nosivosti. Cilj i radni sloj moraju se odrediti ispitivanjem konstrukcije i tla.

  • Ispitajte temelj, ploču i instalacije.
  • Odredite ciljni sloj prije izračuna duljine.
Geometrija pristupa ispod temelja →Ispitivanje gubitka oslonca →
Vanjski pristup mijenja ulaznu točku i način određivanja referentnog kuta.

02 · Pristup ispod temelja

Varijanta B: pristup ispod temelja izvana

Ovdje se kut mjeri od površine tla, a udaljenost ulaza od vanjskog zida. Zajedno s dubinom donjeg ruba temelja određuju put koplja. Označeni krajevi na različitim razinama prikazuju moguće položaje zona ubrizgavanja, a ne obvezan redoslijed triju injektiranja.

Odabir vanjskog pristupa zahtijeva provjeru dostupnog prostora, instalacija i slojeva uz temelj. Pri ubrizgavanju bilježite potrošnju i mjerite konstrukciju. Neplanirano podizanje tijekom stabilizacije zahtijeva zaustavljanje; podizanje mora biti zasebno projektiran cilj.

  • Provjerite referencu kuta prema tlu.
  • Odredite pragove prekida prije probe.
Proba i mjerenje konstrukcije →
Točka ubrizgavanja nalazi se ispod ploče, a pristupni put prolazi kroz zonu zida.

03 · Pristup ispod ploče

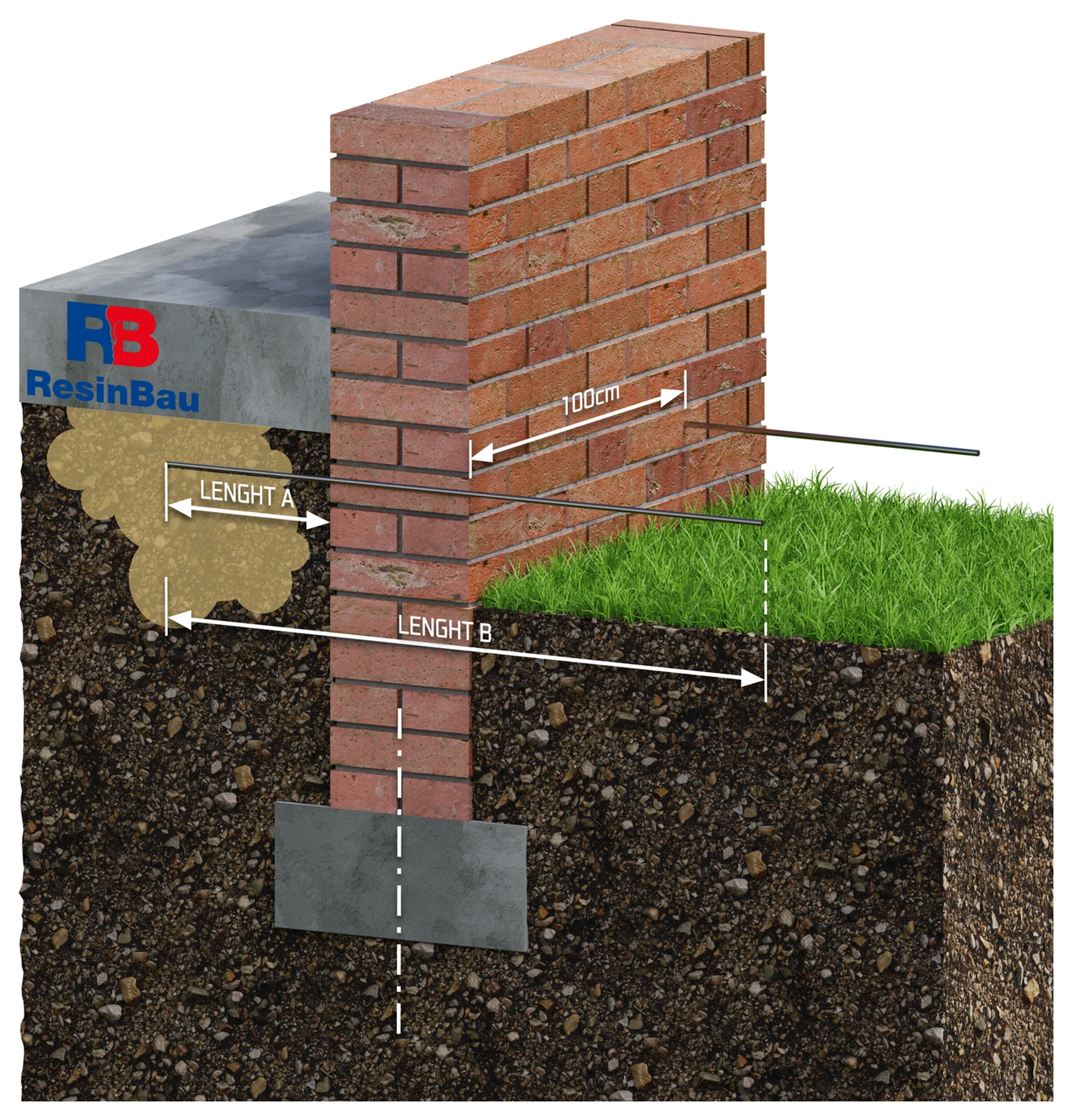

Varijanta C: ispod ploče horizontalnim kopljima izvana

Varijanta omogućuje ubrizgavanje materijala u prostor ispod ploče vanjskim pristupom. Ispitajte njegove veze i uzrok gubitka oslonca. Dvije oznake duljine razlikuju kraći odsječak u zoni ispod ploče i dulji pristupni put do tog mjesta.

Dimenzija 100 cm na ilustraciji pripada prikazanom rasporedu koplja; nije gotov razmak za svaku ploču. Planirajte točke i zonu ubrizgavanja na temelju probe, a napredak procjenjujte promatranjem konstrukcije i obračunom. Ispunjavanje najbliže šupljine ne dokazuje poboljšanje dublje podloge.

  • Utvrdite je li cilj šupljina ili dublji sloj tla.
  • Kontrolirajte moguću migraciju izvan obrisa ploče.
Razlikovanje ciljeva injektiranja →GeoStabil →
Bušenje kroz ploču daje izravan pristup ispitanoj zoni oslonca.

04 · Pristup ispod ploče

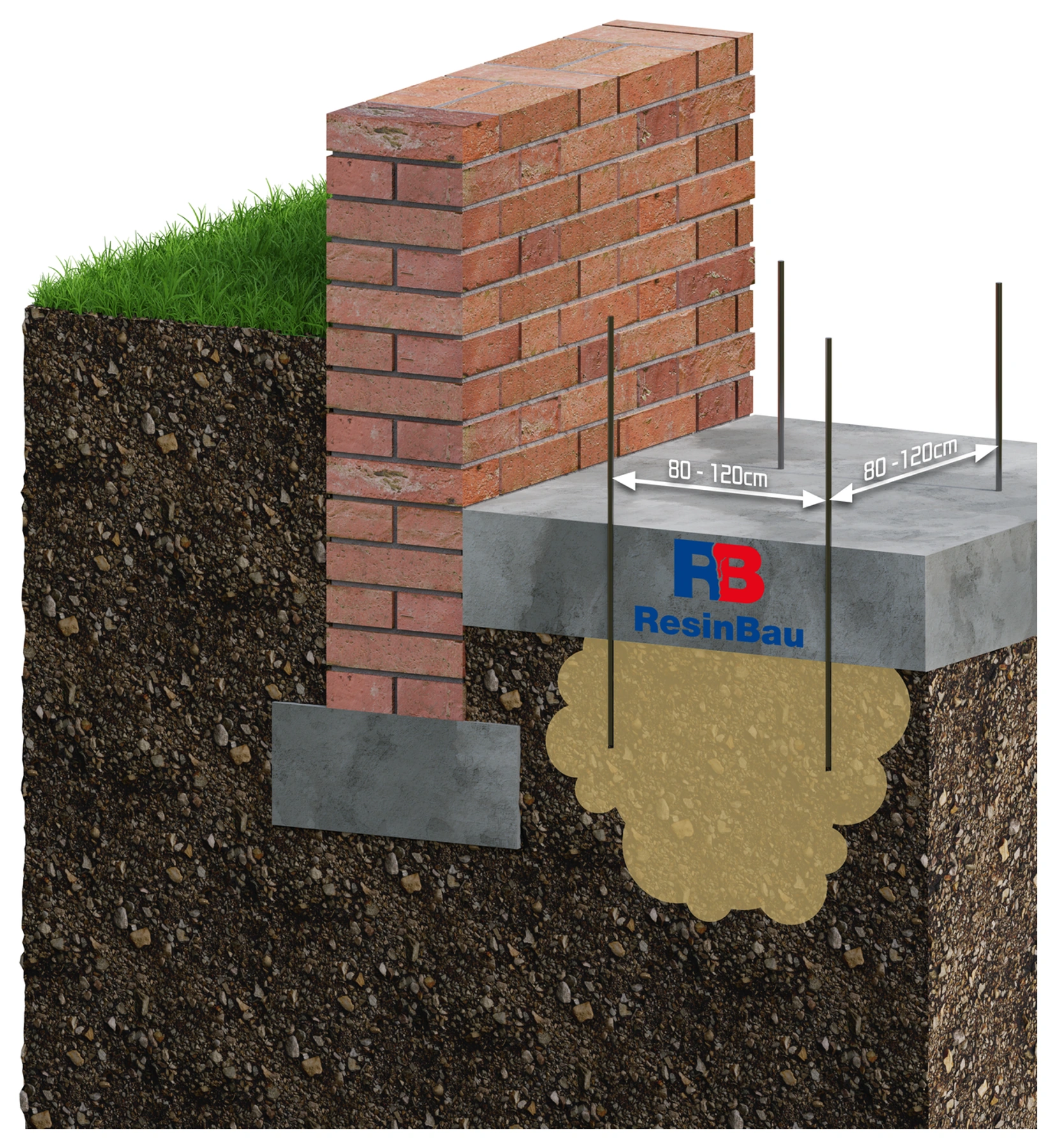

Varijanta D: ispod ploče kroz bušotine iznutra

Prije određivanja točaka ispitajte debljinu i slojeve ploče, armaturu i instalacije. Krajevi koplja trebaju biti u zoni koju odabrana tehnologija treba obuhvatiti. Razmak 80–120 cm parametar je prikazane varijante; stvarnu mrežu treba povezati s podlogom i rezultatom probe.

Pri ispunjavanju šupljina i stabilizaciji kontrolirajte počinje li se ploča neplanirano podizati. Ako je cilj podizanje, potrebne su ciljne razine, dopuštene razlike pomaka i mjerenje tijekom ubrizgavanja. Ekspanzija materijala može se nastaviti i nakon zaustavljanja pumpe.

  • Označite točke uzimajući u obzir instalacije.
  • Mjerite pomake neovisno o potrošnji.
GeoPolymer.55: odabir sustava →Proba i kriteriji prekida →
Krajnji izlaz smješta ubrizgavanje uz kraj koplja.

05 · Način izlaska materijala

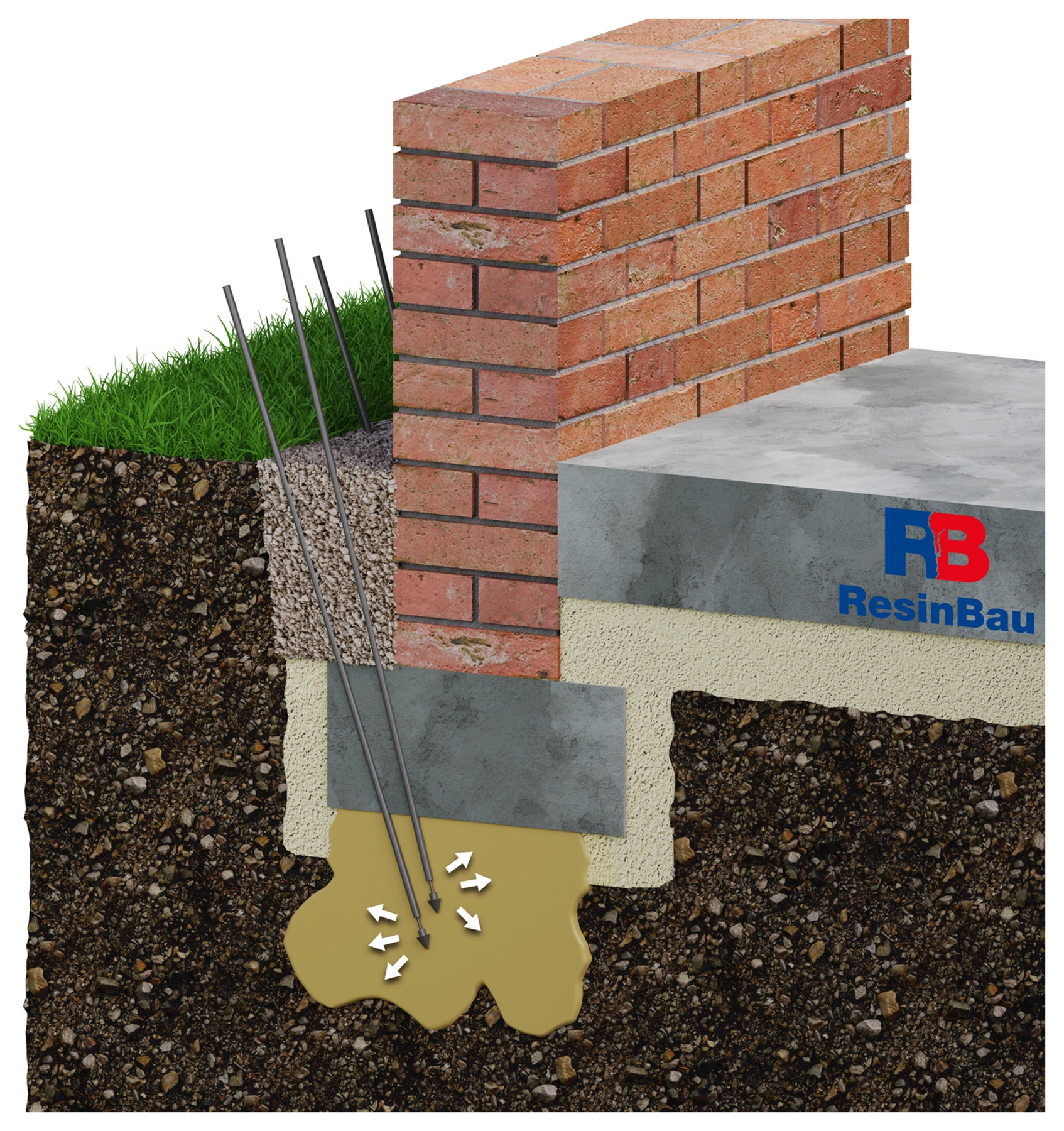

Varijanta koplja: ubrizgavanje kroz otvorivi kraj

U ovoj se varijanti vrh otvara prema konstrukciji sustava, a materijal izlazi uz kraj koplja. Zato mjesto početka ubrizgavanja određuje stvarni položaj kraja, a ne sama duljina odsječka vidljivog iznad tla.

Prilagodite način ugradnje i otvaranja uvjetima podloge i konkretnom sustavu. Strelice označuju smjer izlaska materijala; žuto tijelo ostaje ilustracija planirane zone. U stvarnosti put migracije oblikuju tlo, šupljine, voda i ograničenje ekspanzije.

  • Potvrdite dubinu kraja i prohodnost izlaza.
  • Bilježite stvarno ubrizgavanje u svaku zonu.
Sustavi koplja HAMMPACK →Ograničena ekspanzija i učinak u podlozi →
Zona izlaza treba biti u sloju obuhvaćenom tehnologijom.

06 · Način izlaska materijala

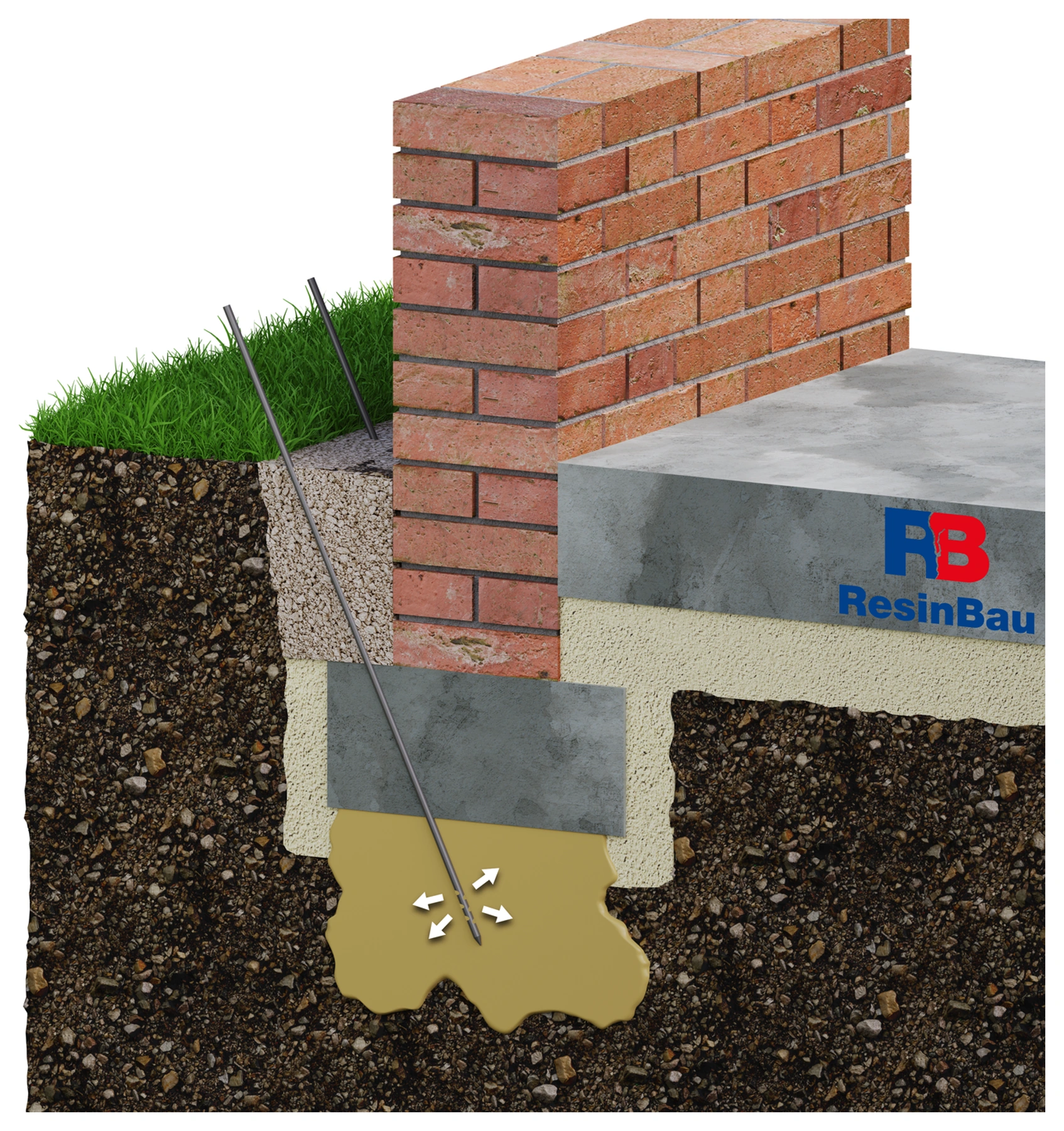

Varijanta koplja: ubrizgavanje kroz perforirani odsječak

Perforirani odsječak stvara nekoliko izlaznih putova materijala. Njegov položaj i duljinu treba povezati s radnim slojem; nije dovoljno da samo kraj koplja dosegne željenu dubinu. Položaj rupa ne jamči jednaku raspodjelu ubrizgavanja u svakom tlu.

Ako je cilj barijera protiv vode, primopredaja mora obuhvatiti kontinuitet i nepropusnost zone. SoilConsolid odabire se prema ispitanom tlu i uvjetima vode. GeoPolymer.55 može se razmotriti za takvu barijeru nakon pojedinačnog odabira i probe kontinuiteta i nepropusnosti, uz kontrolu ekspanzije i migracije; samo žuto tijelo na shemi ne potvrđuje rezultat.

  • Smjestite sve izlaze u ciljnu zonu.
  • Provjerite učinak prema cilju injektiranja.
SoilConsolid →GeoPolymer.55 →Čišćenje sustava nakon smola →

Najprije objasnite promjenu oslonca

Pucanje zida, slijeganje poda i ljuljanje ploče pod opterećenjem ne upućuju automatski na isti problem. Mogući su šupljine uz konstrukciju, rastresit nasip, promjena vodnih uvjeta ili slabiji sloj u dubini. Ispitivanje treba obuhvatiti konstrukciju, tlo, vodu i povijest pomaka.

Prikupite presjeke temelja, rezultate ispitivanja podloge, položaje instalacija i mjerenja razina i pukotina. Utvrdite traje li proces. Bez toga ubrizgavanje materijala u najlakše dostupnu šupljinu može promijeniti lokalni simptom, a ostaviti uzrok slijeganja u drugom sloju.

Odredite očekivani učinak

Konsolidacija i brtvljenje tla

Materijal treba djelovati na ispitanu zonu podloge, primjerice povezati zrna ili ograničiti protok vode. Odabir ovisi o mogućnosti prodiranja i uvjetima vlažnosti. Samo ispunjavanje šupljine ispod ploče ne potvrđuje konsolidaciju dubljeg sloja.

Ispunjavanje šupljine i obnova oslonca

Cilj je kontrolirano zauzimanje dostupnog prostora. Treba ispitati njegovu povezanost i osigurati praćenje napretka. Pri stabilizaciji neplanirano podizanje konstrukcije signal je za zaustavljanje.

Kontrolirano podizanje

Podizanje je ovdje namjeran dio projekta. Zahtijeva određivanje ciljne razine, dopuštenih razlika pomaka, redoslijeda i pragova prekida. Potrošnja smole ne zamjenjuje mjerenje pomicanja.

Ograničavanje dotoka vode

Barijera protiv vode ima drukčije kriterije od poboljšanja oslonca. Ako je problem dotok iza zida, usporedite rješenje s injekcijskom zavjesom i ispitajte mogućnost zaobilaženja barijere.

Ekspanzija je alat, a ne rezultat popravka

Smola koja ekspandira u ograničenom prostoru ponaša se drukčije od pjene koja slobodno raste u posudi. Tlo i opterećena konstrukcija ograničavaju rast. Zato faktor slobodnog pjenjenja nije dovoljan za izračun potrošnje ni sile podizanja.

Čvrstoća uzorka materijala nije nosivost cijelog sustava tlo–temelj. Promjena oslonca ovisi i o raspodjeli materijala, stanju tla i zajedničkom djelovanju konstrukcije. Odabir treba odrediti kako će se učinak provjeriti u podlozi i na objektu.

Koplje treba dovesti materijal u odgovarajući sloj

Planirajte točke ubrizgavanja u presjeku i tlocrtu. Odaberite unutarnji ili vanjski pristup, uzimajući u obzir instalacije, rubove temelja i potrebnu radnu razinu. Raspored uzastopnih dubina treba proizlaziti iz odabrane tehnologije, a ne samo iz duljine dostupnog koplja.

Otvoreni kraj, vrh koji se otvara pri ubrizgavanju i perforirani odsječak stvaraju različite izlazne putove materijala. Prilagodite sustav koplja zoni koju želite obuhvatiti i uvjetima ugradnje. Kalkulator geometrije pomaže odrediti pristup; ne određuje sloj koji treba ojačati.

Referentna dionica povezuje ubrizgavanje s mjerenjem

Prije početka odredite referentne točke i početna očitanja. Proba treba provjeriti ubrizgavanje, povezanost, obračun i reakciju konstrukcije u reprezentativnim uvjetima. Bilježite materijal, temperaturu, obroke, vrijeme, tlak i pomake.

Ubrizgavajte u fazama određenima tehnologijom, uz vrijeme za procjenu reakcije. Ekspanzija može trajati nakon zaustavljanja pumpe. Prekinite pri neplaniranom pomicanju, nekontroliranom istjecanju, neuobičajenoj potrošnji ili rastu tlaka bez protoka. Kriterije prekida i nastavka odredite prije probe, a ne tek nakon uočenog pomaka.

Primopredaja mora odgovarati cilju

Za stabilizaciju ili poboljšanje podloge projekt određuje način procjene postignutog oslonca i potrebna ispitivanja. Za podizanje se dokumentiraju razine, razlike pomaka i ponašanje susjednih elemenata. Za vodenu barijeru kontroliraju se protok i kontinuitet brtvene zone.

Sačuvajte dokumentaciju točaka, dubina i količina zajedno s mjerenjima prije, tijekom i nakon radova. Planirajte praćenje u razdoblju primjerenom uzroku slijeganja i promjenama podzemne vode. Povratak na razinu sam po sebi nije dokaz uklanjanja uzroka gubitka oslonca.
