1–3 · Plastično slijeganje
Neravnomjerno slijeganje svježe mješavine. Pukotine mogu nastati uz armaturu u prvim satima nakon ugradnje betona.
ZNANJE · PUKOTINE I DIJAGNOZA
Pucanje betona: ispitivanje prije popravka
Pukotina je trag procesa. Prije odabira smole utvrdite što ju je otvorilo, pomiče li se još i koju funkciju očekujete od popravka.
Od izgleda pukotine do pitanja o uzroku
U dva slična zida pukotine mogu izgledati gotovo jednako, a zahtijevati različite postupke. U jednom su nastale tijekom hlađenja mladog betona, a u drugom se oslonac još mijenja. Samo uspoređivanje fotografije sa shemom ne određuje je li dovoljno brtvljenje, je li potreban konstrukcijski popravak ili najprije treba zaustaviti uzrok oštećenja.
Počnite od karte: označite položaj, smjer, grananje i širinu pukotina, odvajanja, iscvjetavanje soli i mjesta istjecanja. Dodajte datum, temperaturu i stanje opterećenja. Zadržite stalne oznake kako bi sljedeći pregledi opisivali ista mjesta. Ako imate pristup objema stranama elementa, usporedite trasu; nemojte pretpostaviti da je površinski trag ravna ploha u dubini.
ČITANJE PRESJEKA

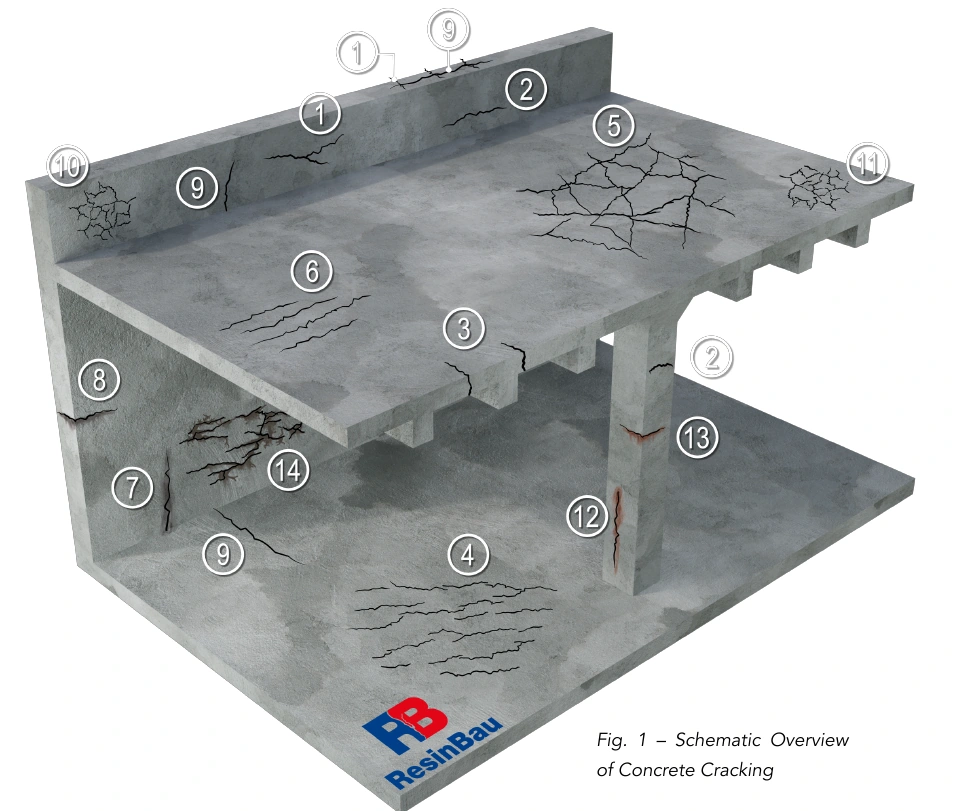

Što prikazuje shema?
Crtež uspoređuje različite oblike pucanja u betonskim elementima. Položaj i oblik oštećenja smjernica su za utvrđivanje mehanizma, ali ne zamjenjuju povijest elementa, mjerenja aktivnosti i procjenu konstrukcije.
4–6 · Plastično skupljanje
Brzo isparavanje vode iz svježeg betona izaziva vlačna naprezanja. Na površini se pojavljuje nepravilan raspored pukotina.
7–8 · Toplinsko skupljanje
Hlađenje i temperaturne razlike između unutrašnjosti i površine elementa izazivaju deformacije i naprezanja. To je mehanizam različit od sušenja.
9 · Dugotrajno skupljanje
Postupan gubitak vlage tijekom sljedećih mjeseci ili godina uzrokuje skraćivanje betona. Doseg pukotina ovisi, među ostalim, o ograničavanju deformacija elementa.
10–11 · Sitne površinske pukotine od skupljanja
Sitna mreža pukotina povezana s razlikama vlažnosti između površinskog sloja i unutrašnjosti betona. Ne treba je automatski poistovjećivati s pukotinom koja prolazi kroz cijeli presjek.
12–13 · Korozija armature
Produkti korozije povećavaju volumen i razmiču okolni beton. Pukotine uz šipke mogu pratiti hrđavi tragovi i odvajanje zaštitnog sloja betona.
14 · Alkalno-silikatna reakcija (ASR)
Ekspanzivni gel nastao reakcijom sastojaka betona izaziva unutarnja naprezanja i pucanje. Utvrđivanje tog procesa zahtijeva ispitivanja, a ne samo usporedbu fotografije s crtežom.
Povijest pomaže razlikovati mehanizme
Prvi sati i dani
Pukotine uz armaturu ili promjenu debljine mogu biti povezane sa slijeganjem svježe mješavine. Nepravilne pukotine izložene površine mogu pratiti brzo isparavanje vode. Provjerite betoniranje, njegu, vremenske uvjete i trenutak pojave oštećenja.
Hlađenje i sušenje
Toplinske deformacije i skupljanje pri sušenju imaju različite uzroke, ali oba mogu dovesti do pukotina kada se element ne može slobodno skratiti. Tražite povezanost s fazama betoniranja, duljinom elementa i mjestima ograničenog pomicanja.
Opterećenje i oslonac
Promjena opterećenja, progib ili neravnomjerno slijeganje zahtijevaju procjenu ponašanja konstrukcije. Smola može ispuniti pukotinu, ali ne uklanja uzrok promjene oslonca ni preopterećenja.
Korozija i ekspanzivni procesi
Hrđavi tragovi, odvojeni zaštitni sloj betona ili mrežaste pukotine opravdavaju daljnja ispitivanja. Korozija armature i ekspanzivne reakcije ne utvrđuju se samo prema rasporedu linija na površini; ispunjavanje pukotine neće zaustaviti njihov uzrok.
Jedno mjerenje ne opisuje aktivnost
Pukotina suha na dan pregleda može provoditi vodu nakon promjene razine podzemne vode. Pukotina nepomična pri jednoj temperaturi može se pomicati u dnevnom ili sezonskom ciklusu. Planirajte mjerenja širine i mogućih pomaka tako da obuhvate uvjete bitne za uporabu. Za pukotine nakon promjene opterećenja usporedite mjerenja s poviješću te promjene.
Širina na površini ne određuje ni dubinu ni volumen šupljine. Prema potrebi ispitivanje se dopunjuje pregledom presjeka, betona i armature. Opseg ispitivanja treba odgovarati funkciji elementa i posljedicama oštećenja.
Zabilježite funkciju popravka prije naziva proizvoda
Brtvljenje treba ograničiti transport vode i održati nepropusnost uz očekivano ponašanje pukotine. Popravak koji prenosi sile treba osigurati određeno zajedničko djelovanje dijelova elementa i zahtijeva projekt i odgovarajuću primopredaju. Elastični materijal i kruti epoksidni spoj odgovaraju različitim potrebama.
Ako uzrok ostaje aktivan, odredite način njegova uklanjanja ili uzimanja u obzir u projektu. Pri sumnji na problem nosivosti potrebna je procjena konstruktora prije određivanja opsega injektiranja. Tek nakon procjene odaberite pristup pukotini, način njezina zatvaranja i probno ubrizgavanje.
Što treba ostati nakon dijagnoze?
Za svaku zonu pripremite: vjerojatan uzrok i osnovu utvrđivanja, procjenu aktivnosti, vodne uvjete, cilj popravka i kriterij primopredaje. Navedite i što će se ponovno mjeriti i kada. Tako se prestanak curenja neće pogrešno smatrati dokazom obnove nosivosti.
Primopredaja se odnosi na utvrđeni cilj. Za brtvljenje obuhvaća kontrolu zone i susjednih putova vode u reprezentativnim uvjetima. Za konstrukcijski popravak opseg potvrđivanja ispunjenosti i zajedničkog djelovanja materijala proizlazi iz projekta.
ODABIR RESINBAU
Materijal proizlazi iz uvjeta
CrackFlex →
Za elastično brtvljenje suhih i vlažnih pukotina; pri snažnom dotoku najprije pripremite uvjete za zadržavanje materijala u pukotini.
EpoxPower →
Za kruto ispunjavanje procijenjene suhe pukotine. Tolerancija na vlagu podloge ne znači mogućnost primjene pri aktivnom protoku vode. Potrebno zajedničko djelovanje konstrukcije i kontrolu popravka određuje projekt.
HydroGum →
Za brtvljenje zona s vodom potrebnom za reakciju. Odabir obuhvaća stvarnu dostupnost vode i kasnije uvjete uporabe.
