1–3 · Plastické sedání
Nerovnoměrné sedání čerstvé směsi. Trhliny mohou vznikat u výztuže v prvních hodinách po uložení betonu.
ZNALOSTI · TRHLINY A DIAGNOSTIKA
Vznik trhlin v betonu: průzkum před opravou
Trhlina je stopou procesu. Než vyberete pryskyřici, zjistěte, co ji otevřelo, zda je stále aktivní a jakou funkci od opravy očekáváte.
Od vzhledu trhliny k otázce příčiny
Ve dvou podobných stěnách mohou trhliny vypadat téměř stejně, ale vyžadovat jiné zásahy. V jedné vznikly při chladnutí mladého betonu, ve druhé se stále mění podepření. Samotné přiřazení fotografie ke schématu neurčuje, zda stačí utěsnění, zda je nutná konstrukční oprava, nebo zda je nejprve třeba zastavit příčinu poškození.
Začněte mapou: vyznačte polohu, směr, větvení a šířku trhlin, odtržení, výkvěty a místa výtoku. Přidejte datum, teplotu a stav zatížení. Zachovejte stálá označení, aby další prohlídky popisovaly stejná místa. Máte-li přístup k oběma stranám prvku, porovnejte průběh; nepředpokládejte, že povrchová stopa je v hloubce rovinná.
ČTENÍ PRŮŘEZU

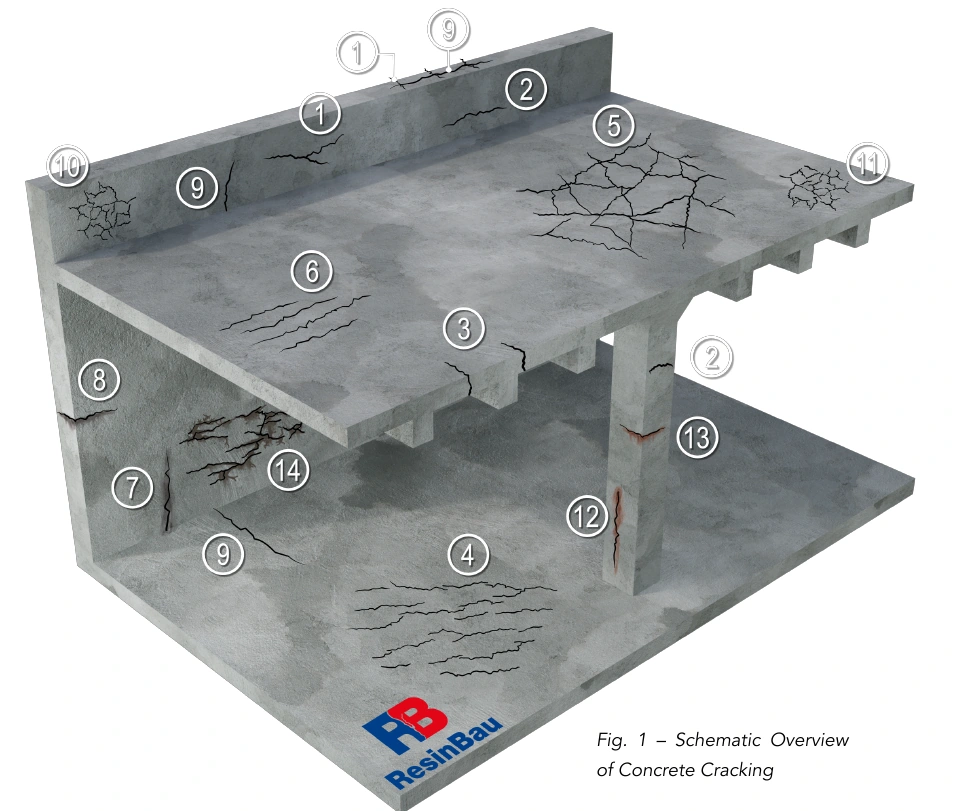

Co ukazuje schéma?
Výkres porovnává různé podoby trhlin v betonových prvcích. Poloha a tvar poškození jsou vodítkem k určení mechanismu, ale nenahrazují historii prvku, měření aktivity a posouzení konstrukce.
4–6 · Plastické smršťování
Rychlé odpařování vody z čerstvého betonu vyvolává tahová napětí. Na povrchu se objevuje nepravidelná soustava trhlin.
7–8 · Teplotní smršťování
Chladnutí a rozdíly teplot mezi vnitřkem a povrchem prvku vyvolávají deformace a napětí. Tento mechanismus se liší od vysychání.
9 · Dlouhodobé smršťování
Postupná ztráta vlhkosti v následujících měsících nebo letech způsobuje zkracování betonu. Rozsah trhlin závisí mimo jiné na omezení deformací prvku.
10–11 · Drobné povrchové smršťovací trhliny
Drobná síť trhlin související s rozdíly vlhkosti mezi povrchovou vrstvou a vnitřkem betonu. Nelze ji automaticky ztotožňovat s trhlinou procházející celým průřezem.
12–13 · Koroze výztuže
Korozní produkty zvětšují objem a rozpínají okolní beton. Trhliny podél prutů mohou doprovázet rezavé výluhy a odtržení krycí vrstvy.
14 · Alkalicko-křemičitá reakce (ASR)
Expanzivní gel vznikající reakcí složek betonu vyvolává vnitřní napětí a trhliny. Určení tohoto procesu vyžaduje zkoušky, nikoli pouze porovnání fotografie s výkresem.
Historie pomáhá rozlišit mechanismy
První hodiny a dny
Trhliny u výztuže nebo změny tloušťky mohou souviset se sedáním čerstvé směsi. Nepravidelné trhliny na odkrytém povrchu mohou doprovázet rychlé odpařování vody. Ověřte betonáž, ošetřování, počasí a okamžik vzniku poškození.
Chladnutí a vysychání
Teplotní deformace a smršťování vysycháním mají jiné příčiny, ale obojí může vést k trhlinám, pokud se prvek nemůže volně zkracovat. Hledejte souvislost s etapami betonáže, délkou prvku a místy omezení pohybu.
Zatížení a podepření
Změna zatížení, průhyb nebo nerovnoměrné sedání vyžadují posouzení chování konstrukce. Pryskyřice může vyplnit spáru, ale neodstraní příčinu změny podepření ani přetížení.
Koroze a expanzivní procesy
Rezavé výluhy, odtržená krycí vrstva nebo síťové trhliny odůvodňují další zkoušky. Korozi výztuže ani expanzivní reakce nelze určit pouze podle uspořádání čar na povrchu; vyplnění trhliny jejich příčinu nezastaví.
Jedno měření nepopisuje aktivitu
Trhlina suchá v den prohlídky může po změně hladiny vody vodu propouštět. Trhlina nehybná při jedné teplotě může pracovat v denním nebo sezonním cyklu. Měření šířky a případných posunů naplánujte tak, aby zahrnovala podmínky důležité pro provoz. U trhlin po změně zatížení porovnejte měření s historií této změny.
Šířka na povrchu neurčuje hloubku ani objem dutiny. V případě potřeby se průzkum doplňuje zkouškami průřezu, betonu a výztuže. Rozsah zkoušek musí odpovídat funkci prvku a důsledkům poškození.
Před názvem produktu zaznamenejte funkci opravy
Utěsnění má omezit transport vody a zachovat těsnost při předpokládaném chování trhliny. Oprava přenášející síly má zajistit stanovené spolupůsobení částí prvku a vyžaduje projekt a odpovídající přejímku. Pružný materiál a tuhé epoxidové spojení odpovídají různým potřebám.
Pokud příčina zůstává aktivní, stanovte způsob jejího odstranění nebo zohlednění v projektu. Při podezření na problém s únosností je před stanovením rozsahu injektáže nutné posouzení statikem. Teprve po vyhodnocení vhodnosti vyberte přístup k trhlině, způsob jejího uzavření a zkoušku dávkování.
Co má být výsledkem diagnostiky?
Pro každou oblast připravte: pravděpodobnou příčinu a podklad pro její určení, posouzení aktivity, vodní poměry, cíl opravy a kritérium přejímky. Uveďte také, co a kdy bude znovu měřeno. Díky tomu nebude zastavení průsaku mylně považováno za důkaz obnovení únosnosti.
Přejímka se vztahuje ke stanovenému cíli. U utěsnění zahrnuje kontrolu oblasti a sousedních vodních cest v reprezentativních podmínkách. U konstrukční opravy rozsah potvrzení vyplnění a spolupůsobení materiálů vychází z projektu.
VÝBĚR RESINBAU
Materiál vyplývá z podmínek
CrackFlex →
Pro pružné utěsňování suchých a vlhkých trhlin; při silném přítoku nejprve připravte podmínky pro udržení materiálu ve spáře.
EpoxPower →
Pro tuhé vyplnění vyhodnocené vhodné suché trhliny. Tolerance vlhkosti podkladu neznamená možnost aplikace při aktivním průtoku vody. Požadované spolupůsobení konstrukce a kontrolu opravy stanoví projekt.
HydroGum →
Pro utěsnění oblastí s vodou potřebnou k reakci. Výběr zahrnuje skutečnou dostupnost vody a pozdější provozní podmínky.
Proberte podmínky svého projektu
Připravte průřez, popis vody a pohybu a výsledky dosavadních zkoušek. ResinBau pomáhá zvolit materiál a technologii provedení.
