Zemina a základy: stabilizace, dutiny, zvedání

Tyto tři úkoly mohou využívat injektáž, mají však různé cíle a kritéria přejímky. Začněte příčinou ztráty podepření, poté vyberte materiál a způsob kontroly konstrukce.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

Zemina a základy: šest variant přístupu a rozvedení

Jde o soubor variant, nikoli seznam šesti navazujících činností. První dva průřezy ukazují přístup pod základ, další dva pod desku a poslední porovnávají výstup materiálu z injektážní jehly. Nejprve stanovte cíl: konsolidaci, obnovení podepření, navržené zvedání nebo bariéru proti vodě.

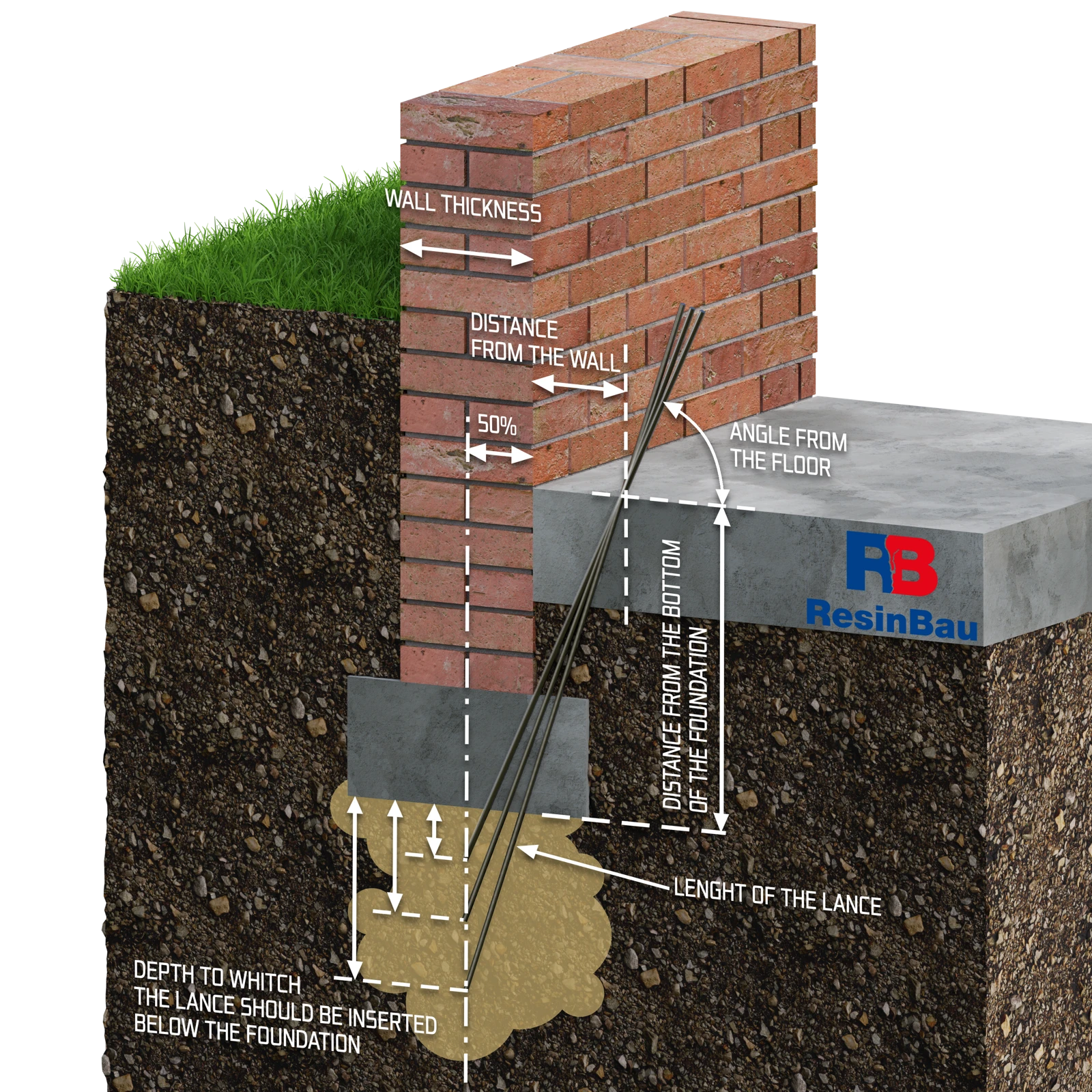

Injektážní jehla určuje místo dávkování; žlutá oblast představuje zamýšlenou oblast působení.

01 · Přístup pod základ

Cíl a varianta A: přístup pod základ zevnitř

Materiál má dosáhnout prozkoumané vrstvy pod základem. Výkres propojuje úhel měřený od podlahy, odsazení vstupu od stěny, úroveň spodní hrany základu a pracovní hloubku pod ní. Délka injektážní jehly se měří podél osy, takže se nerovná svislé hloubce.

Označení 50% ukazuje referenční bod ve znázorněné geometrii stěny; neurčuje polohu zpevnění pro každý základ. Žluté těleso nezaručuje tvar dosahu ani zlepšení únosnosti. Cíl a pracovní vrstvu je nutné stanovit na základě průzkumu konstrukce a zeminy.

  • Prozkoumejte základ, desku a instalace.
  • Určete cílovou vrstvu před výpočtem délky.
Geometrie přístupu pod základ →Průzkum ztráty podepření →

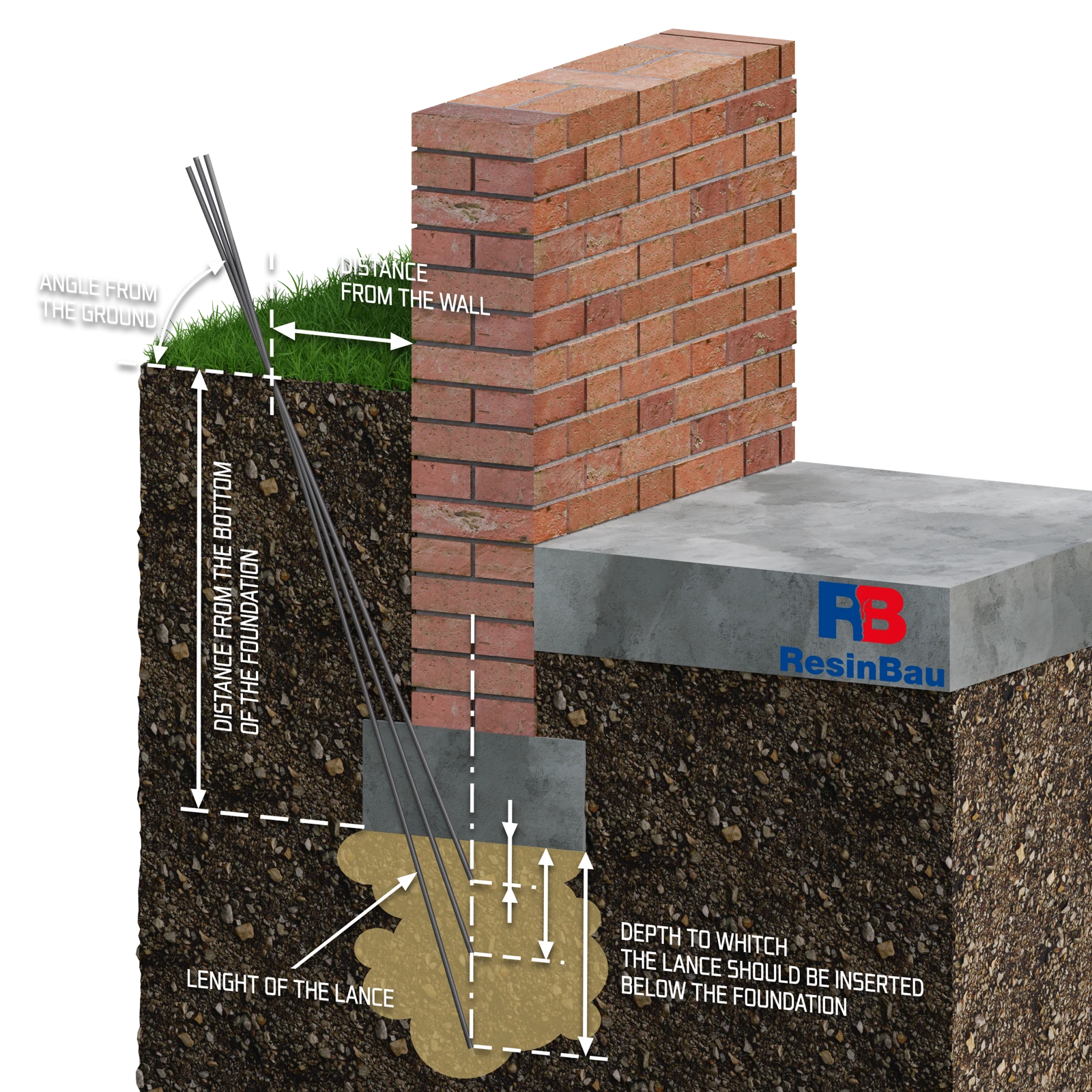

Vnější přístup mění vstupní bod a způsob vztahování úhlu.

02 · Přístup pod základ

Varianta B: přístup pod základ zvenčí

Zde se úhel měří od povrchu terénu a odsazení vstupu od vnější stěny. Společně s hloubkou spodní hrany základu určují vedení injektážní jehly. Vyznačené konce v různých úrovních ukazují možné polohy oblastí dávkování, nikoli povinné pořadí tří injektáží.

Výběr přístupu zvenčí vyžaduje prověření dostupného prostoru, instalací a vrstev u základu. Při dávkování zaznamenávejte odběr a měřte konstrukci. Neplánované nadzvednutí při stabilizaci vyžaduje zastavení; zvedání musí být samostatně navrženým cílem.

  • Ověřte vztažení úhlu k terénu.
  • Mezní hodnoty pro přerušení stanovte před zkouškou.
Zkouška a měření konstrukce →

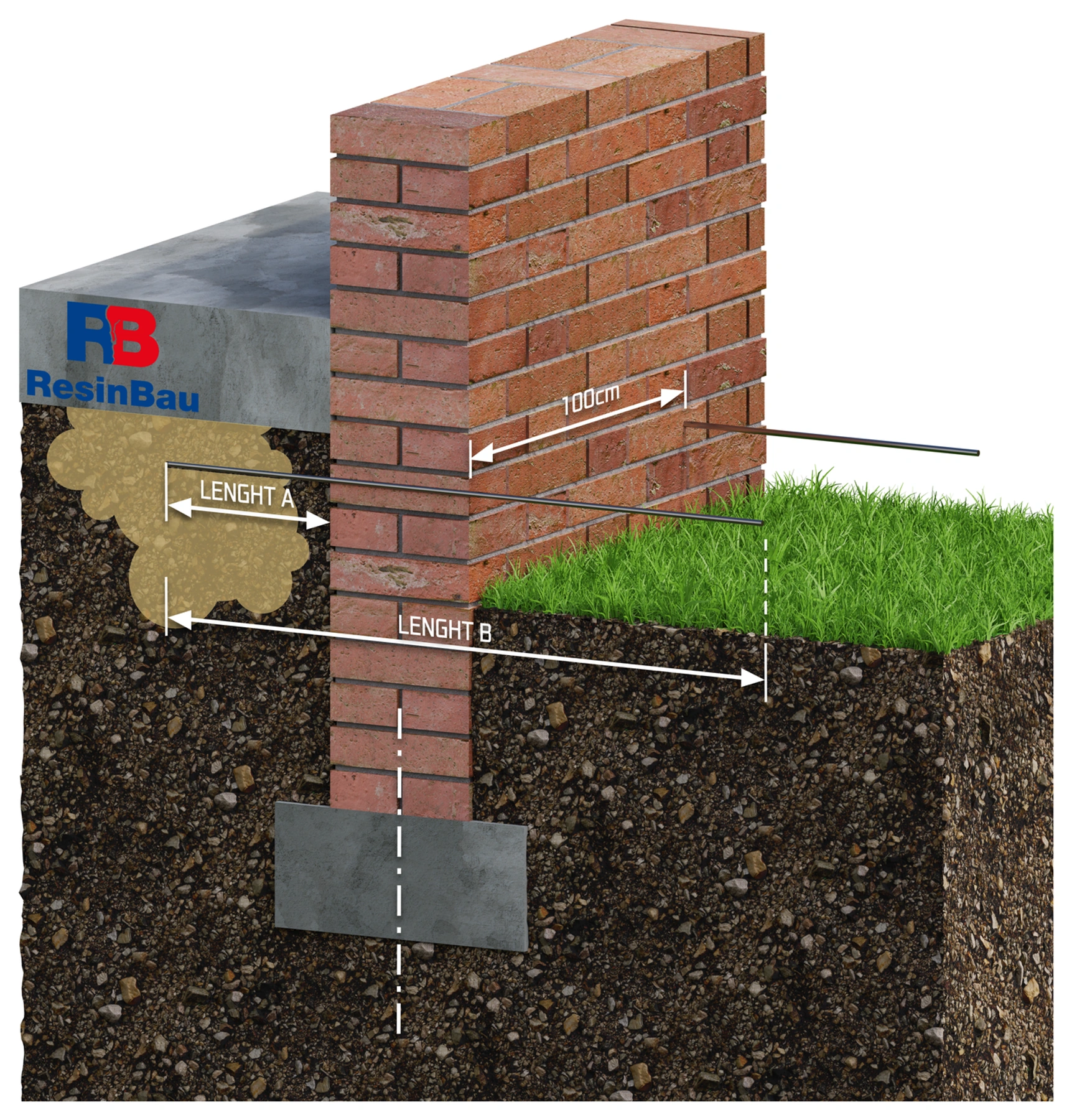

Bod dávkování se nachází pod deskou a přístupová cesta prochází oblastí stěny.

03 · Přístup pod desku

Varianta C: pod desku vodorovnými injektážními jehlami zvenčí

Varianta umožňuje dodávat materiál do prostoru pod deskou zvenčí. Prozkoumejte její propojení a příčinu ztráty podepření. Dvě označení délky rozlišují kratší úsek v oblasti pod deskou a delší přístupovou cestu k tomuto místu.

Rozměr 100 cm na ilustraci patří ke znázorněnému uspořádání injektážních jehel; není univerzální roztečí pro každou desku. Body a oblast dávkování naplánujte na základě zkoušky a postup posuzujte podle pozorování konstrukce a bilance. Vyplnění nejbližší dutiny nedokazuje zlepšení hlubšího podloží.

  • Určete, zda je cílem dutina, nebo hlubší vrstva zeminy.
  • Kontrolujte možnou migraci mimo obrys desky.
Rozlišení cílů injektáže →GeoStabil →

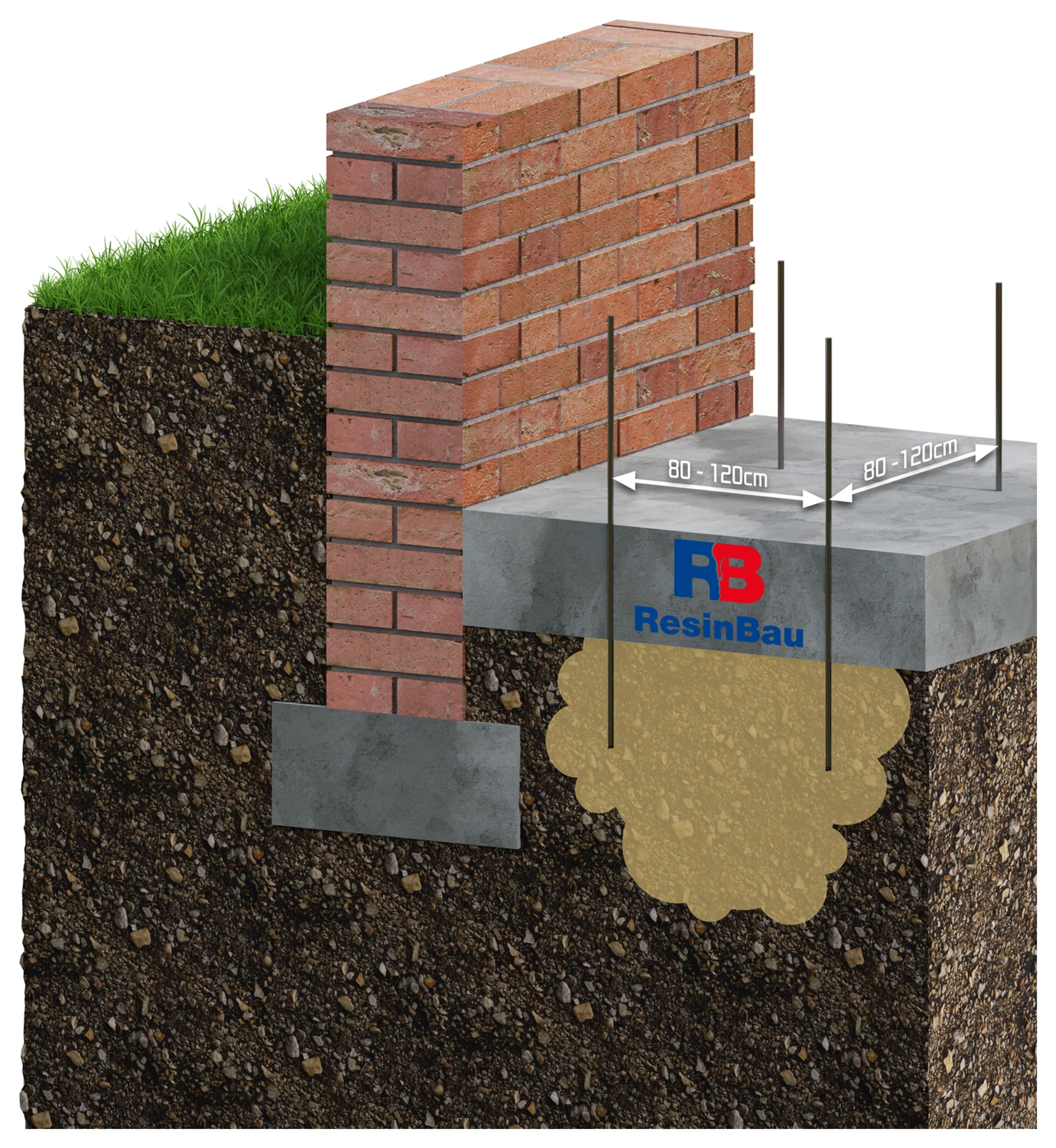

Provrtání desky umožňuje přímý přístup k prozkoumané oblasti podepření.

04 · Přístup pod desku

Varianta D: pod desku přes vrty zevnitř

Před vytyčením bodů prozkoumejte tloušťku a vrstvy desky, výztuž a instalace. Konce injektážních jehel musí dosáhnout oblasti, kterou má zvolená technologie ovlivnit. Rozteč 80–120 cm je parametrem znázorněné varianty; skutečnou síť je nutné vztáhnout k podloží a výsledku zkoušky.

Při vyplňování dutin a stabilizaci kontrolujte, zda se deska nezačíná neplánovaně zvedat. Je-li cílem zvedání, jsou zapotřebí cílové úrovně, přípustné rozdíly posunů a měření během dávkování. Expanze materiálu může pokračovat i po zastavení čerpadla.

  • Vytyčte body s ohledem na instalace.
  • Měřte posuny nezávisle na spotřebě.
GeoPolymer.55: výběr systému →Zkouška a kritéria přerušení →

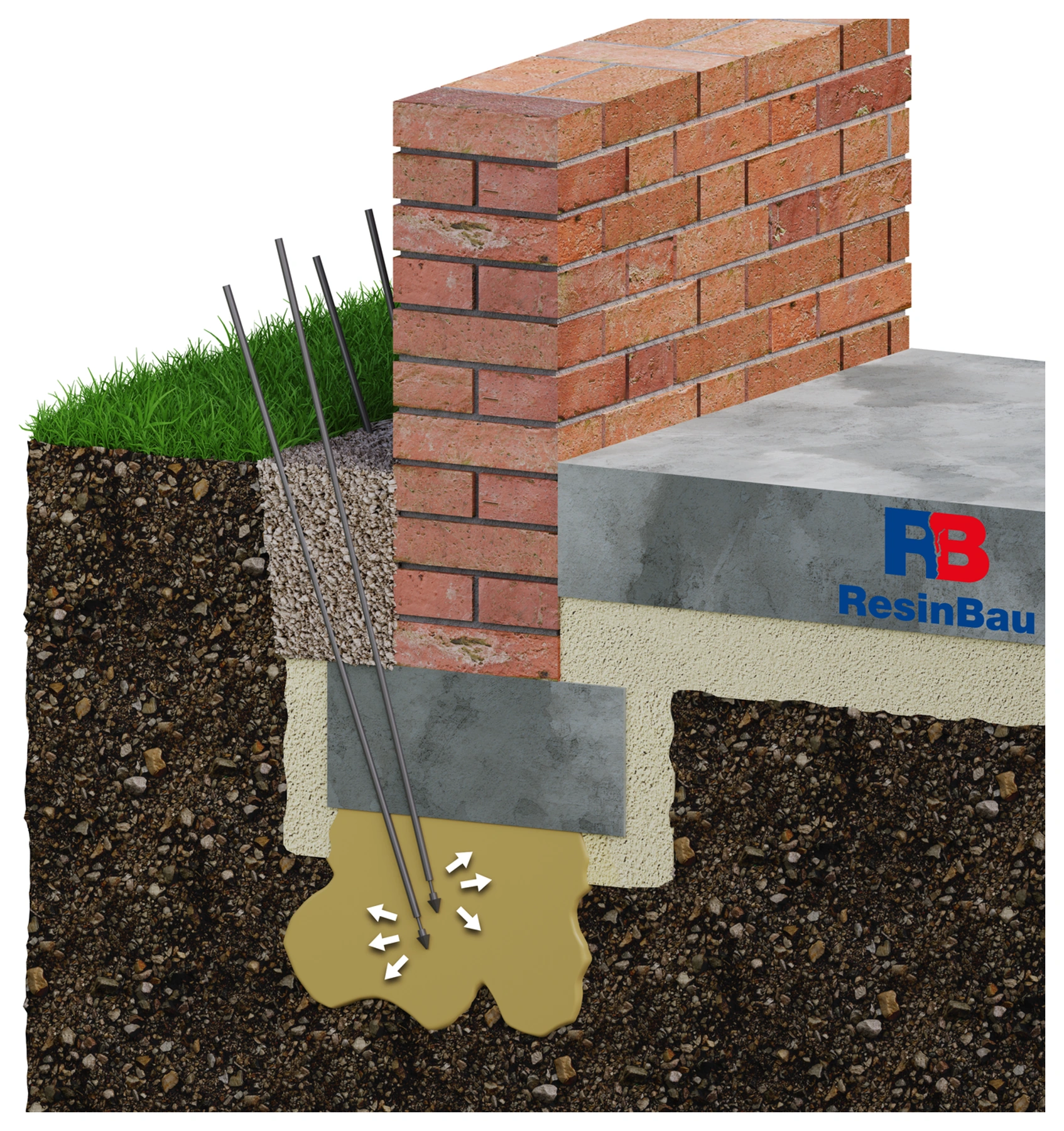

Koncový výstup soustřeďuje dávkování u konce injektážní jehly.

05 · Způsob výstupu materiálu

Varianta injektážní jehly: dávkování přes otevíraný konec

V této variantě se hrot otevře podle konstrukce systému a materiál vystupuje u konce injektážní jehly. Místo zahájení dávkování tedy určuje skutečná poloha konce, nikoli pouze délka úseku viditelného nad terénem.

Způsob osazení a otevření přizpůsobte podmínkám podloží a konkrétnímu systému. Šipky označují směr výstupu materiálu; žluté těleso zůstává ilustrací zamýšlené oblasti. Ve skutečnosti migrační cestu utvářejí zemina, dutiny, voda a omezení expanze.

  • Potvrďte hloubku konce a průchodnost výstupu.
  • Zaznamenávejte skutečné dávkování do každé oblasti.
Systémy injektážních jehel HAMMPACK →Omezená expanze a účinek v podloží →

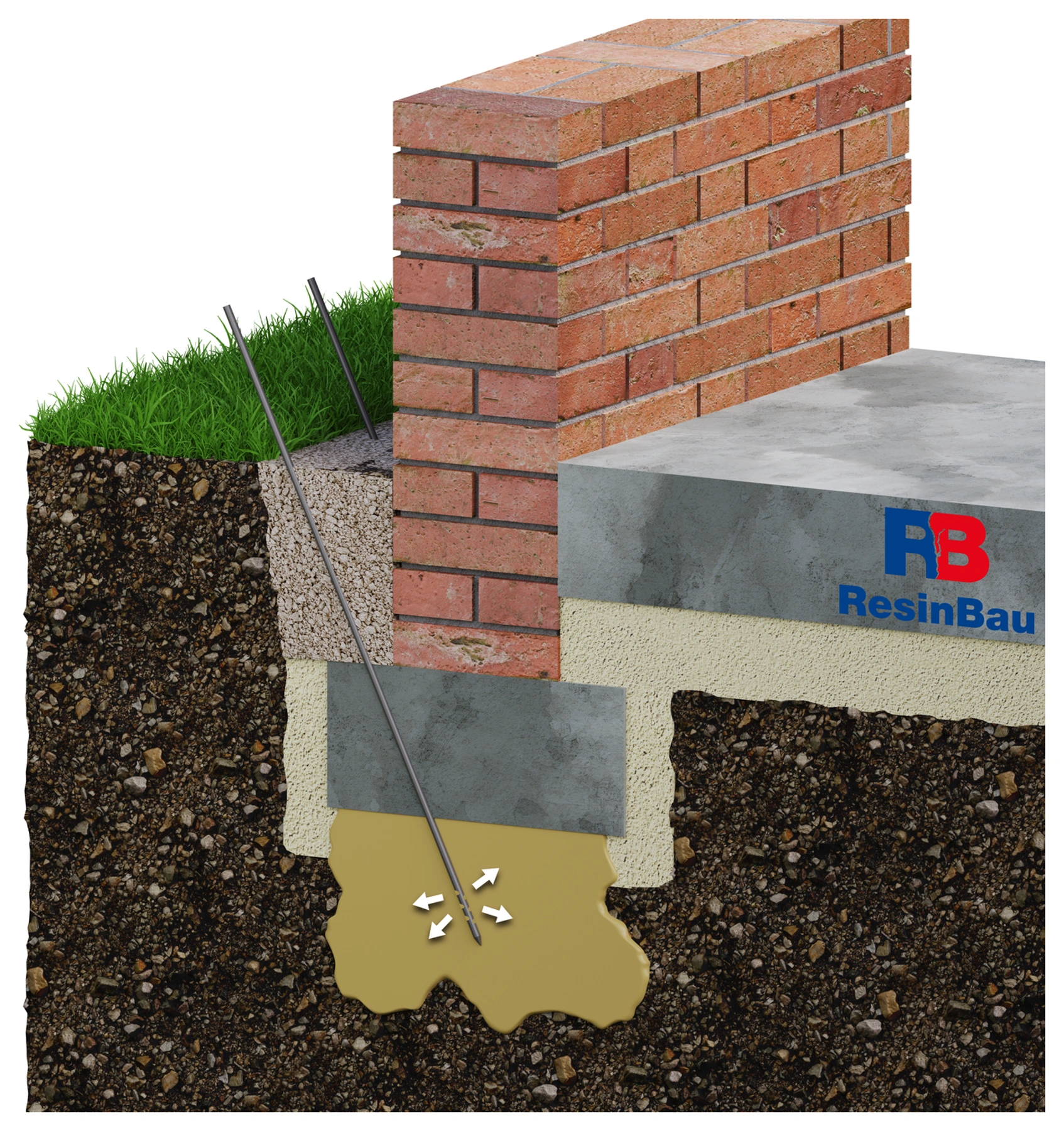

Oblast výstupů musí být ve vrstvě, na kterou je technologie zaměřena.

06 · Způsob výstupu materiálu

Varianta injektážní jehly: dávkování přes perforovaný úsek

Perforovaný úsek vytváří několik výstupních cest materiálu. Jeho polohu a délku je nutné vztáhnout k pracovní vrstvě; nestačí, aby požadované hloubky dosáhl pouze konec injektážní jehly. Poloha otvorů nezaručuje stejnoměrné rozdělení dávkování v každé zemině.

Je-li cílem bariéra proti vodě, přejímka musí zahrnovat spojitost a těsnost oblasti. SoilConsolid se vybírá podle prozkoumané zeminy a vodních poměrů. GeoPolymer.55 lze pro takovou bariéru zvážit po individuálním výběru a zkoušce spojitosti a těsnosti, s kontrolou expanze a migrace; samotné žluté těleso ve schématu nepotvrzuje výsledek.

  • Umístěte všechny výstupy do cílové oblasti.
  • Výsledek přejímejte podle cíle injektáže.
SoilConsolid →GeoPolymer.55 →Čištění systémů po pryskyřicích →

Nejprve objasněte změnu podepření

Praskající stěna, sedající podlaha a deska, která se při zatížení střídavě vychyluje, automaticky neukazují na stejný problém. Příčinou mohou být dutiny u konstrukce, uvolněný zásyp, změna vodních poměrů nebo slabší vrstva ve větší hloubce. Průzkum musí zahrnovat konstrukci, zeminu, vodu a historii posunů.

Shromážděte průřezy základů, výsledky průzkumu podloží, polohy instalací a měření úrovní a trhlin. Určete, zda proces pokračuje. Bez toho může dodání materiálu do nejsnáze přístupné dutiny změnit místní projev a ponechat příčinu sedání v jiné vrstvě.

Pojmenujte očekávaný účinek

Konsolidace a utěsnění zeminy

Materiál má působit na prozkoumanou oblast podloží, například spojit zrna nebo omezit průtok vody. Výběr závisí na možnostech penetrace a vlhkostních podmínkách. Samotné vyplnění dutiny pod deskou nepotvrzuje konsolidaci hlubší vrstvy.

Vyplnění dutiny a obnovení podepření

Cílem je řízené vyplnění dostupného prostoru. Je nutné prozkoumat jeho propojení a zajistit pozorování postupu. Při stabilizaci je neplánované nadzvednutí konstrukce signálem k zastavení.

Řízené zvedání

Zvedání je zde zamýšlenou součástí projektu. Vyžaduje stanovení cílové úrovně, přípustných rozdílů posunů, pořadí a mezních hodnot pro přerušení. Spotřeba pryskyřice nenahrazuje měření pohybu.

Omezení přítoku vody

Bariéra proti vodě má jiná kritéria než zlepšení podepření. Pokud je problémem přítok za stěnou, porovnejte řešení s injektážní clonou a prozkoumejte možnost obtékání bariéry.

Expanze je nástrojem, nikoli výsledkem opravy

Pryskyřice expandující v omezeném prostoru se chová jinak než pěna volně rostoucí v nádobě. Zemina a zatížená konstrukce růst omezují. Koeficient volného napěnění proto nestačí k výpočtu spotřeby ani zvedací síly.

Pevnost vzorku materiálu není únosností celého systému zemina–základ. Změna podepření závisí také na rozmístění materiálu, stavu zeminy a spolupůsobení konstrukce. Výběr musí určit, jak bude účinek ověřen v podloží a na objektu.

Injektážní jehla má dodat materiál do správné vrstvy

Naplánujte body dávkování v průřezu a půdorysu. Zvolte přístup zevnitř nebo zvenčí s ohledem na instalace, hrany základu a požadovanou pracovní úroveň. Rozložení jednotlivých hloubek musí vycházet ze zvolené technologie, nikoli pouze z délky dostupné injektážní jehly.

Otevřený konec, hrot otevíraný při dávkování a perforovaný úsek vytvářejí různé výstupní cesty materiálu. Systém injektážní jehly přizpůsobte oblasti, kterou chcete ovlivnit, a podmínkám montáže. Kalkulátor geometrie pomáhá určit přístup; neurčuje vrstvu vyžadující zpevnění.

Referenční úsek propojuje dávkování s měřením

Před zahájením stanovte referenční body a počáteční hodnoty. Zkouška musí ověřit dávkování, propojení, bilanci a reakci konstrukce v reprezentativních podmínkách. Zaznamenávejte materiál, teplotu, dávky, čas, tlak a posuny.

Dávkujte po etapách stanovených technologií s časem na vyhodnocení reakce. Expanze může pokračovat po zastavení čerpadla. Přerušte práci při neplánovaném pohybu, nekontrolovaném výtoku, neobvyklém odběru nebo růstu tlaku bez průtoku. Kritéria přerušení a obnovení stanovte před zkouškou, nikoli teprve po zjištění posunu.

Přejímka musí odpovídat cíli

Pro stabilizaci nebo zlepšení podloží projekt stanoví způsob hodnocení dosaženého podepření a požadované zkoušky. Při zvedání se dokumentují úrovně, rozdíly posunů a chování sousedních prvků. U vodní bariéry se kontroluje průtok a spojitost těsnicí oblasti.

Uchovejte dokumentaci bodů, hloubek a množství společně s měřeními před pracemi, během nich a po jejich dokončení. Naplánujte sledování po dobu odpovídající příčině sedání a změnám vodních poměrů. Návrat na původní úroveň sám o sobě nedokazuje odstranění příčiny ztráty podepření.

VÝBĚR RESINBAU

Materiál vyplývá z podmínek

SoilConsolid →

Konsolidace a bariéry proti vodě v prozkoumané zemině. Systém PU s katalyzátorem vyžaduje k reakci vodu a dávkuje se jednou cestou; nízká viskozita nezaručuje penetraci každé zeminy.

GeoStabil →

Stabilizace zeminy a podlévání pod deskami. Dvousložkový materiál vytváří polotuhou hmotu; TDS deklaruje absenci napěnění. Výběr zahrnuje dobu zpracovatelnosti a dávkovací sestavu.

GeoPolymer.55 →

Dvousložkový pěnový systém pro navržené vyplňování, stabilizaci a zvedání. Účinek expanze posuzujte ve skutečných podmínkách a s měřením konstrukce.

GeoPolymer.350 →

Pěnový systém s vyšší hustotou pro prozkoumané dutiny a stabilizaci. Volba mezi ním a GeoPolymer.55 vychází z projektu a parametrů TDS, nikoli pouze z názvu nebo volného objemu pěny.

Vypočítejte to, co znáte

KALKULÁTORGeometrie přístupu pod základ →

Určete délku a polohu injektážní jehly pro zadanou oblast. Nástroj nepočítá únosnost ani velikost nadzvednutí.

KALKULÁTORPříprava materiálu →

Ověřte správný produkt a poměry. Hmotnostní poměr se nemusí rovnat objemovému.

KALKULÁTORBilance spotřeby →

Přepočítejte dávky příslušných složek; výsledek zkoušky v zemině zaznamenejte samostatně.

Další krok

ČTĚTE DÁLESystémy injektážních jehel a oblasti dávkování →

Přizpůsobte konstrukci a polohu výstupů technologii.

ČTĚTE DÁLETrhliny jako příznak →

Propojte pozorování konstrukce s příčinou ztráty podepření.

ČTĚTE DÁLEBariéra proti vodě →

Když je hlavním cílem omezení přítoku vody.

Proberte podmínky svého projektu

Připravte průřez, popis vody a pohybu a výsledky dosavadních zkoušek. ResinBau pomáhá zvolit materiál a technologii provedení.
