التربة والأساسات: التثبيت والفراغات والرفع

قد تستخدم هذه المهام الثلاث الحقن، لكن لها أهدافًا ومعايير قبول مختلفة. ابدأ بسبب فقدان الارتكاز، ثم اختر المادة وطريقة مراقبة المنشأ.

التقييم التنفيذ والخيارات الاختيار والخطوة التالية

تتبّع التقنية

التربة والأساسات: ستة خيارات للوصول والتوزيع

هذه مجموعة خيارات، وليست قائمة بست خطوات متتالية. يبيّن المقطعان الأولان الوصول إلى أسفل الأساس، والمقطعان التاليان الوصول إلى أسفل البلاطة، ويقارن الأخيران خروج المادة من أنبوب الحقن. حدّد الهدف أولًا: التدعيم أو استعادة الارتكاز أو الرفع المصمّم أو حاجز منع الماء.

مقطع للجدار والأساس والبلاطة مع أنابيب حقن مائلة من الداخل إلى منطقة التربة أسفل الأساس. — يحدّد أنبوب الحقن موضع التغذية؛ وتمثّل المنطقة الصفراء نطاق التأثير المقصود.

01 · الوصول إلى أسفل الأساس

الهدف والخيار A: الوصول إلى أسفل الأساس من الداخل

يجب أن تصل المادة إلى الطبقة المحدّدة أسفل الأساس. يجمع الرسم بين الزاوية المقاسة من الأرضية ومسافة المدخل عن الجدار ومستوى أسفل الأساس وعمق العمل تحته. يُقاس طول أنبوب الحقن على امتداد محوره، ولذلك لا يساوي العمق الرأسي.

يشير البيان 50% إلى نقطة مرجعية في هندسة الجدار المعروضة؛ ولا يحدّد موضع التدعيم لكل أساس. ولا تضمن الكتلة الصفراء شكل مدى الانتشار أو تحسين قدرة التحمل. يجب تحديد الهدف وطبقة العمل بناءً على تقييم المنشأ والتربة.

قيّم الأساس والبلاطة والتمديدات.
حدّد الطبقة المستهدفة قبل حساب الطول.

هندسة الوصول إلى أسفل الأساس →تقييم فقدان الارتكاز →

أنابيب حقن مائلة من مستوى التربة على الجهة الخارجية للجدار إلى المنطقة أسفل الأساس. — يغيّر الوصول الخارجي نقطة الدخول ومرجع قياس الزاوية.

02 · الوصول إلى أسفل الأساس

الخيار B: الوصول إلى أسفل الأساس من الخارج

تُقاس الزاوية هنا من سطح التربة، ومسافة المدخل من الجدار الخارجي. وهما، مع عمق أسفل الأساس، يحدّدان مسار أنبوب الحقن. تبيّن الأطراف المحدّدة على مستويات مختلفة مواضع محتملة لمناطق التغذية، وليست تسلسلًا إلزاميًا لثلاث عمليات حقن.

يتطلب اختيار الوصول من الخارج فحص الحيّز المتاح والتمديدات والطبقات قرب الأساس. أثناء التغذية، سجّل الاستهلاك وقِس حركة المنشأ. يستلزم الارتفاع غير المخطّط أثناء التثبيت التوقف؛ ويجب أن يكون الرفع هدفًا مصمّمًا بشكل منفصل.

تحقّق من مرجع الزاوية بالنسبة إلى التربة.
حدّد حدود الإيقاف قبل الاختبار.

الاختبار وقياس حركة المنشأ →

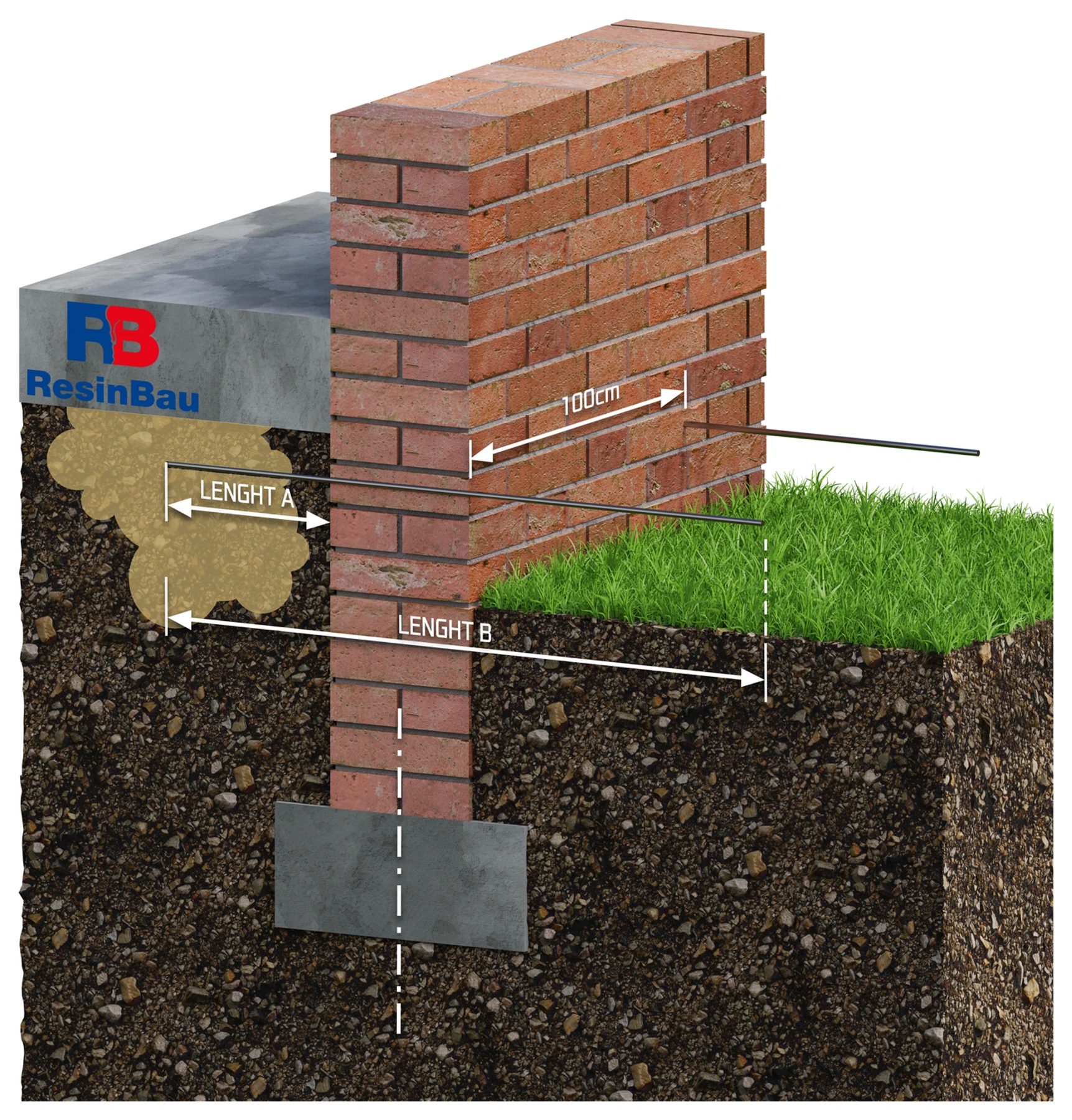

تمر أنابيب حقن أفقية من الجهة الخارجية للجدار إلى المنطقة أسفل البلاطة؛ ويُعرض بُعدان للطول. — تقع نقطة التغذية أسفل البلاطة، ويمر مسار الوصول عبر منطقة الجدار.

03 · الوصول إلى أسفل البلاطة

الخيار C: الوصول إلى أسفل البلاطة بأنابيب حقن أفقية من الخارج

يتيح الخيار تغذية المادة إلى الحيّز أسفل البلاطة من الخارج. قيّم وصلاتها وسبب فقدان الارتكاز. ويميّز بُعدا الطول بين الجزء الأقصر في المنطقة أسفل البلاطة ومسار الوصول الأطول إلى ذلك الموضع.

يخص البُعد 100 cm في الرسم ترتيب أنابيب الحقن المعروض؛ وليس تباعدًا جاهزًا لكل بلاطة. خطّط النقاط ومنطقة التغذية بناءً على الاختبار، وقيّم التقدّم من مراقبة المنشأ وميزان الكمية. ولا يُثبت ملء أقرب فراغ تحسّن التربة الأعمق.

حدّد ما إذا كان الهدف فراغًا أو طبقة تربة أعمق.
راقب احتمال الانتقال إلى خارج حدود البلاطة.

الفصل بين أهداف الحقن →GeoStabil →

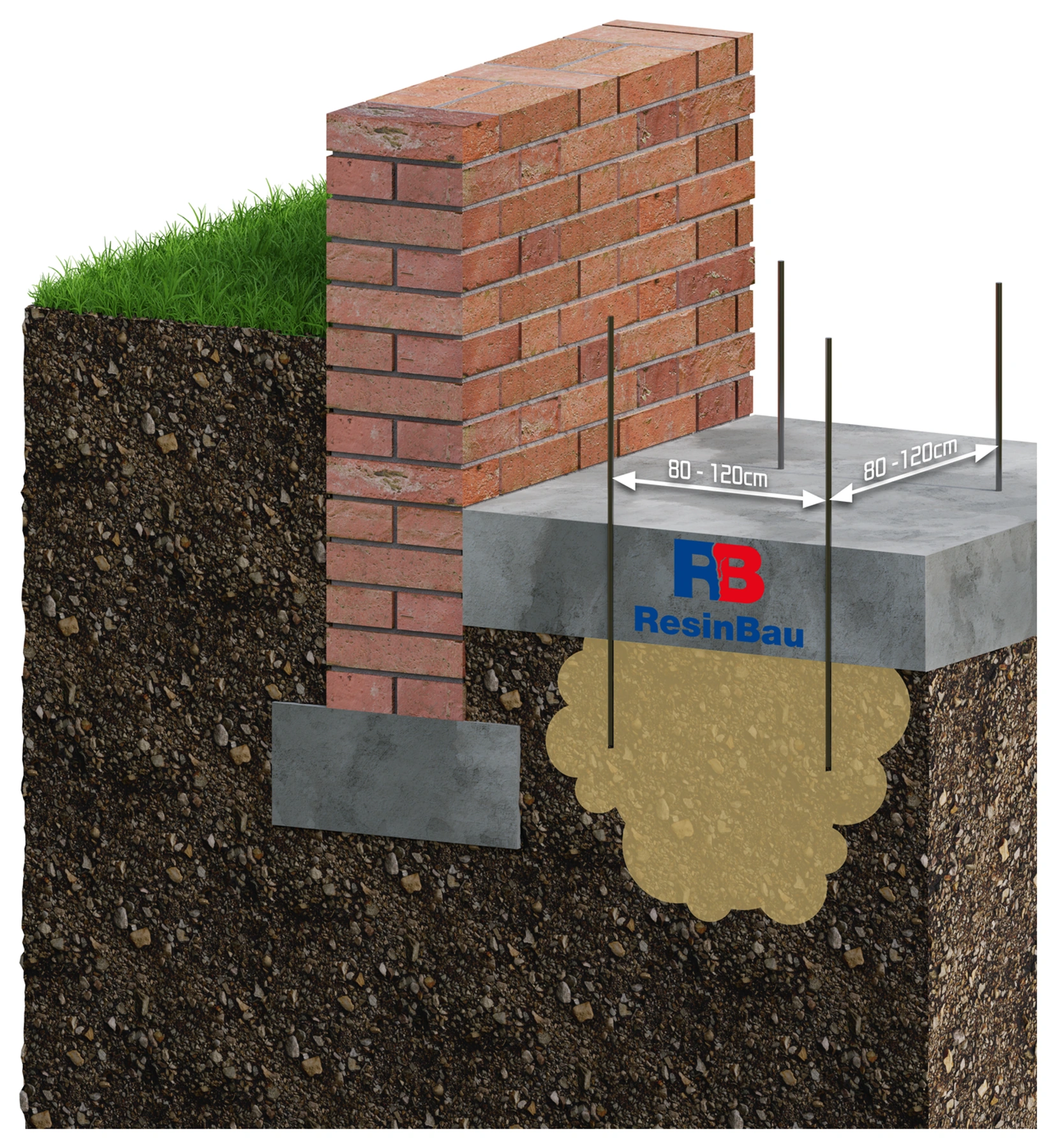

تمر أنابيب حقن رأسية عبر البلاطة إلى المنطقة الصفراء في التربة؛ وتُبيّن المسافات بين النقاط على البلاطة. — يتيح ثقب البلاطة الوصول مباشرةً إلى منطقة الارتكاز المحدّدة.

04 · الوصول إلى أسفل البلاطة

الخيار D: الوصول إلى أسفل البلاطة عبر ثقوب من الداخل

قبل تحديد النقاط، قيّم سُمك البلاطة وطبقاتها والتسليح والتمديدات. يجب أن تقع أطراف أنابيب الحقن في المنطقة التي تستهدفها التقنية المعتمدة. تباعد 80–120 cm معيار للخيار المعروض؛ ويجب ربط الشبكة الفعلية بالتربة ونتيجة الاختبار.

عند ملء الفراغات والتثبيت، راقب عدم بدء ارتفاع البلاطة بصورة غير مخطّطة. وإذا كان الهدف الرفع، فتلزم مناسيب مستهدفة وفروق إزاحة مسموح بها وقياس أثناء التغذية. وقد يستمر تمدد المادة بعد إيقاف المضخة أيضًا.

حدّد النقاط مع مراعاة التمديدات.
قِس الإزاحات بشكل مستقل عن الاستهلاك.

GeoPolymer.55: اختيار النظام →الاختبار ومعايير الإيقاف →

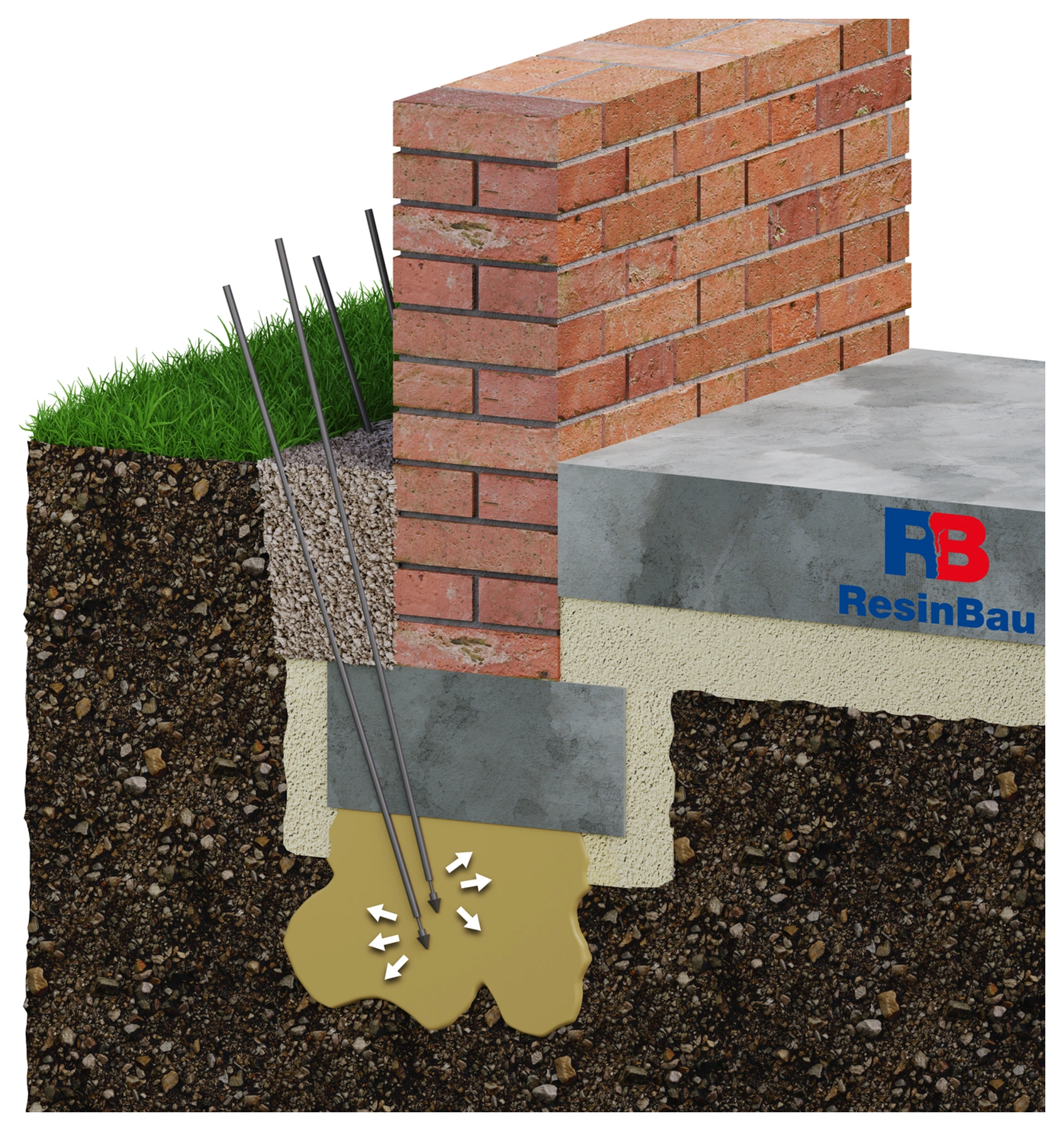

أنابيب حقن ذات رأس قابل للفتح عند الطرف؛ وتبيّن الأسهم خروج المادة في المنطقة أسفل الأساس. — تحصر الفوهة الطرفية التغذية قرب نهاية أنبوب الحقن.

05 · طريقة خروج المادة

خيار أنبوب الحقن: التغذية عبر الطرف القابل للفتح

في هذا الخيار، يُفتح الرأس وفق تصميم النظام، وتخرج المادة قرب طرف أنبوب الحقن. لذلك يحدّد الموضع الفعلي للطرف مكان بدء التغذية، وليس طول الجزء الظاهر فوق التربة وحده.

اختر طريقة التثبيت والفتح وفق ظروف التربة والنظام المحدّد. تشير الأسهم إلى اتجاه خروج المادة؛ وتظل الكتلة الصفراء رسمًا للمنطقة المقصودة. فعليًا، تشكّل التربة والفراغات والماء وتقييد التمدد مسار انتقال المادة.

أكّد عمق الطرف وخلو الفوهة من الانسداد.
سجّل التغذية الفعلية إلى كل منطقة.

أنظمة أنابيب الحقن HAMMPACK →التمدد المقيّد والنتيجة داخل التربة →

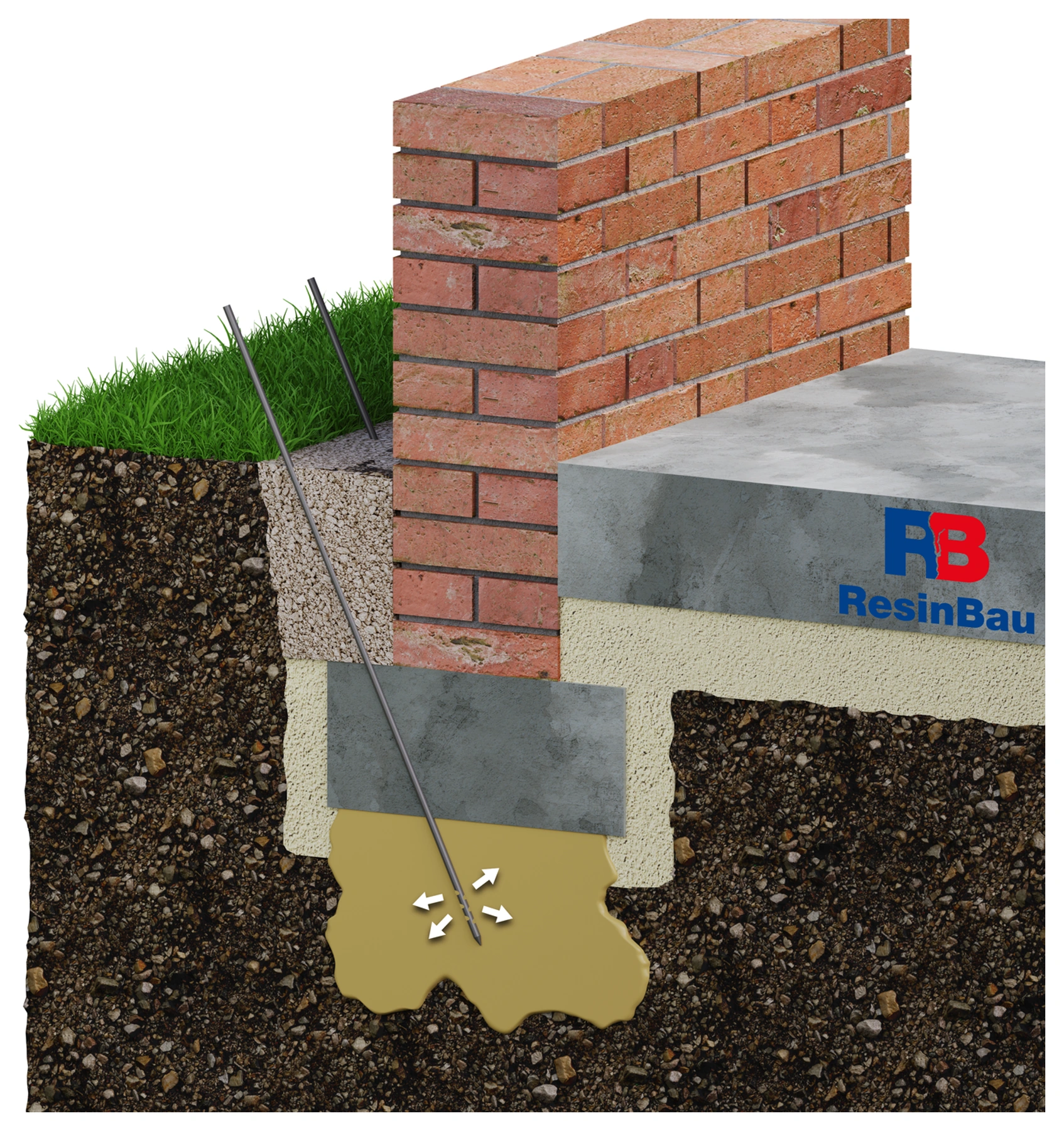

أنبوب حقن بجزء مثقّب أسفل الأساس؛ وتبيّن عدة أسهم الخروج الجانبي للمادة. — يجب أن تقع منطقة الفوهات داخل الطبقة المستهدفة بالتقنية.

06 · طريقة خروج المادة

خيار أنبوب الحقن: التغذية عبر الجزء المثقّب

يشكّل الجزء المثقّب عدة مسارات لخروج المادة. يجب ربط موضعه وطوله بطبقة العمل؛ ولا يكفي وصول طرف أنبوب الحقن وحده إلى العمق المطلوب. ولا تضمن مواضع الثقوب توزيعًا متساويًا للتغذية في كل تربة.

إذا كان الهدف حاجزًا ضد الماء، فيجب أن يشمل القبول استمرارية المنطقة وإحكامها. يُختار SoilConsolid وفق التربة والظروف المائية المحدّدة. ويمكن النظر في GeoPolymer.55 لهذا الحاجز بعد اختيار خاص بالحالة واختبار الاستمرارية والإحكام، مع مراقبة التمدد وانتقال المادة؛ ولا تؤكّد الكتلة الصفراء في الرسم وحدها النتيجة.

ضع جميع الفوهات داخل المنطقة المستهدفة.
اقبل النتيجة وفق هدف الحقن.

SoilConsolid →GeoPolymer.55 →تنظيف الأنظمة بعد الراتنجات →

وضّح أولًا تغيّر الارتكاز

لا يدلّ الجدار المتشقق والأرضية الهابطة والبلاطة التي تتأرجح تحت الحمل تلقائيًا على المشكلة نفسها. قد توجد فراغات قرب المنشأ أو ردم مفكّك أو تغيّر في الظروف المائية أو طبقة أضعف في العمق. يجب أن يشمل التقييم المنشأ والتربة والماء وتاريخ الإزاحات.

اجمع مقاطع الأساسات ونتائج فحوص التربة ومواضع التمديدات وقياسات المناسيب والشقوق. حدّد ما إذا كانت العملية مستمرة. ودون ذلك، قد تغيّر تغذية المادة إلى الفراغ الأسهل وصولًا عرضًا موضعيًا وتترك سبب الهبوط في طبقة أخرى.

حدّد النتيجة المتوقعة

تدعيم التربة ومنع تسرّبها

يجب أن تؤثّر المادة في المنطقة المحدّدة من التربة، مثل ربط الحبيبات أو الحدّ من تدفّق الماء. يعتمد الاختيار على إمكانية الاختراق وظروف الرطوبة. ولا يؤكّد ملء الفراغ أسفل البلاطة وحده تدعيم طبقة أعمق.

ملء الفراغ واستعادة الارتكاز

الهدف شغل الحيّز المتاح بصورة متحكّم بها. يجب تحديد اتصالاته وضمان مراقبة التقدّم. وأثناء التثبيت، يُعدّ الارتفاع غير المخطّط للمنشأ إشارة إلى التوقف.

الرفع المتحكم به

الرفع هنا عنصر مقصود في التصميم. ويتطلب تحديد المنسوب المستهدف وفروق الإزاحة المسموح بها والتسلسل وحدود الإيقاف. ولا يغني استهلاك الراتنج عن قياس الحركة.

الحدّ من تدفّق الماء

لحاجز منع الماء معايير تختلف عن تحسين الارتكاز. إذا كانت المشكلة تدفّق الماء خلف الجدار، فقارن الحل بالحقن الستاري وقيّم إمكانية الالتفاف حول الحاجز.

التمدد أداة، وليس نتيجة الإصلاح

يتصرّف الراتنج المتمدد داخل حيّز مقيّد بصورة مختلفة عن الرغوة التي تتمدد بحرية في وعاء. تحدّ التربة والمنشأ المحمّل من التمدد. لذلك لا يكفي معامل التمدد الرغوي الحر لحساب الاستهلاك أو قوة الرفع.

مقاومة عيّنة المادة ليست قدرة تحمّل نظام التربة والأساس بالكامل. يعتمد تغيّر الارتكاز أيضًا على توزيع المادة وحالة التربة والتكامل الإنشائي. ويجب أن يحدّد الاختيار كيفية التحقّق من النتيجة في التربة وفي المنشأ.

يجب أن يوصل أنبوب الحقن المادة إلى الطبقة المناسبة

خطّط نقاط التغذية في المقطع والمسقط. اختر الوصول من الداخل أو الخارج، مع مراعاة التمديدات وحواف الأساس ومستوى العمل المطلوب. يجب أن يستند توزيع الأعماق المتتالية إلى التقنية المعتمدة، وليس إلى طول أنبوب الحقن المتاح وحده.

يشكّل الطرف المفتوح والرأس الذي يُفتح أثناء التغذية والجزء المثقّب مسارات مختلفة لخروج المادة. اختر نظام أنبوب الحقن وفق المنطقة المراد شمولها وظروف التركيب. تساعد حاسبة الهندسة على تحديد مسار الوصول؛ ولا تحدّد الطبقة التي تحتاج إلى تدعيم.

يربط الجزء المرجعي التغذية بالقياس

قبل البدء، حدّد النقاط المرجعية والقراءات الابتدائية. يجب أن يتحقّق الاختبار من التغذية والاتصال وميزان الكمية واستجابة المنشأ في ظروف ممثّلة. سجّل المادة ودرجة الحرارة والدفعات والوقت والضغط والإزاحات.

اضخ على مراحل تحدّدها التقنية مع إتاحة وقت لتقييم الاستجابة. وقد يستمر التمدد بعد إيقاف المضخة. توقّف عند حركة غير مخطّطة أو خروج غير متحكّم به أو استهلاك غير اعتيادي أو ارتفاع الضغط دون تدفّق. حدّد معايير الإيقاف والاستئناف قبل الاختبار، وليس بعد ملاحظة الإزاحة فقط.

يجب أن يتوافق القبول مع الهدف

للتثبيت أو تحسين التربة، يحدّد التصميم طريقة تقييم الارتكاز المحقّق والفحوص المطلوبة. وللرفع، تُوثّق المناسيب وفروق الإزاحات وسلوك العناصر المجاورة. ولحاجز الماء، يُراقب التدفّق واستمرارية منطقة منع التسرب.

احتفظ بوثائق النقاط والأعماق والكميات، مع القياسات قبل العمل وأثناءه وبعده. خطّط للمراقبة خلال فترة مناسبة لسبب الهبوط وتغيّرات المياه. ولا تُثبت العودة إلى المنسوب وحدها إزالة سبب فقدان الارتكاز.
