ZINĀŠANAS · GRUNTS UN PAMATI

Grunts un pamati: stabilizācija, tukšumi, pacelšana

Šie trīs uzdevumi var izmantot injicēšanu, bet tiem ir atšķirīgi mērķi un pieņemšana. Sāciet ar balstījuma zuduma cēloni, tad izvēlieties materiālu un konstrukcijas kontroles veidu.

IzpēteNorise un variantiIzvēle un nākamais solis

IZSEKOJIET TEHNOLOĢIJAI

Grunts un pamati: seši piekļuves un izkliedes varianti

Tas ir variantu kopums, nevis sešu secīgu darbību saraksts. Pirmie divi šķērsgriezumi parāda piekļuvi zem pamata, nākamie divi — zem plātnes, bet pēdējie salīdzina materiāla izeju no lances. Vispirms nosakiet mērķi: konsolidācija, balstījuma atjaunošana, projektēta pacelšana vai ūdensnecaurlaidīga barjera.

Lance nosaka padeves vietu; dzeltenā zona attēlo iecerēto iedarbības laukumu.

01 · Piekļuve zem pamata

Mērķis un A variants: piekļuve zem pamata no iekšpuses

Materiālam jānonāk izpētītajā slānī zem pamata. Attēls saista no grīdas skaitītu leņķi, ieejas atstatumu no sienas, pamata apakšas līmeni un darba dziļumu zem tā. Lances garumu mēra gar asi, tāpēc tas nav vienāds ar vertikālo dziļumu.

50% apzīmējums norāda atsauces punktu parādītajā sienas ģeometrijā; tas nenosaka pastiprinājuma novietojumu katram pamatam. Dzeltenā forma negarantē sniedzamības formu vai nestspējas uzlabojumu. Mērķis un darba slānis jānosaka pēc konstrukcijas un grunts izpētes.

  • Izpētiet pamatu, plātni un komunikācijas.
  • Pirms garuma aprēķina norādiet mērķa slāni.
Piekļuves ģeometrija zem pamata →Balstījuma zuduma izpēte →
Ārējā piekļuve maina ieejas punktu un leņķa atsauci.

02 · Piekļuve zem pamata

B variants: piekļuve zem pamata no ārpuses

Šeit leņķi skaita no grunts virsmas, bet ieejas atstatumu — no ārējās sienas. Kopā ar pamata apakšas dziļumu tie nosaka lances gaitu. Atzīmētie gali dažādos līmeņos parāda iespējamās padeves zonu pozīcijas, nevis obligātu trīs injekciju secību.

Piekļuves izvēlei no ārpuses jāpārbauda pieejamā vieta, komunikācijas un slāņi pie pamata. Padeves laikā pierakstiet patēriņu un mēriet konstrukciju. Neplānota pacelšanās stabilizācijas laikā prasa apturēšanu; pacelšanai jābūt atsevišķi projektētam mērķim.

  • Pārbaudiet leņķa atsauci pret grunti.
  • Pirms izmēģinājuma nosakiet pārtraukšanas sliekšņus.
Izmēģinājums un konstrukcijas mērīšana →

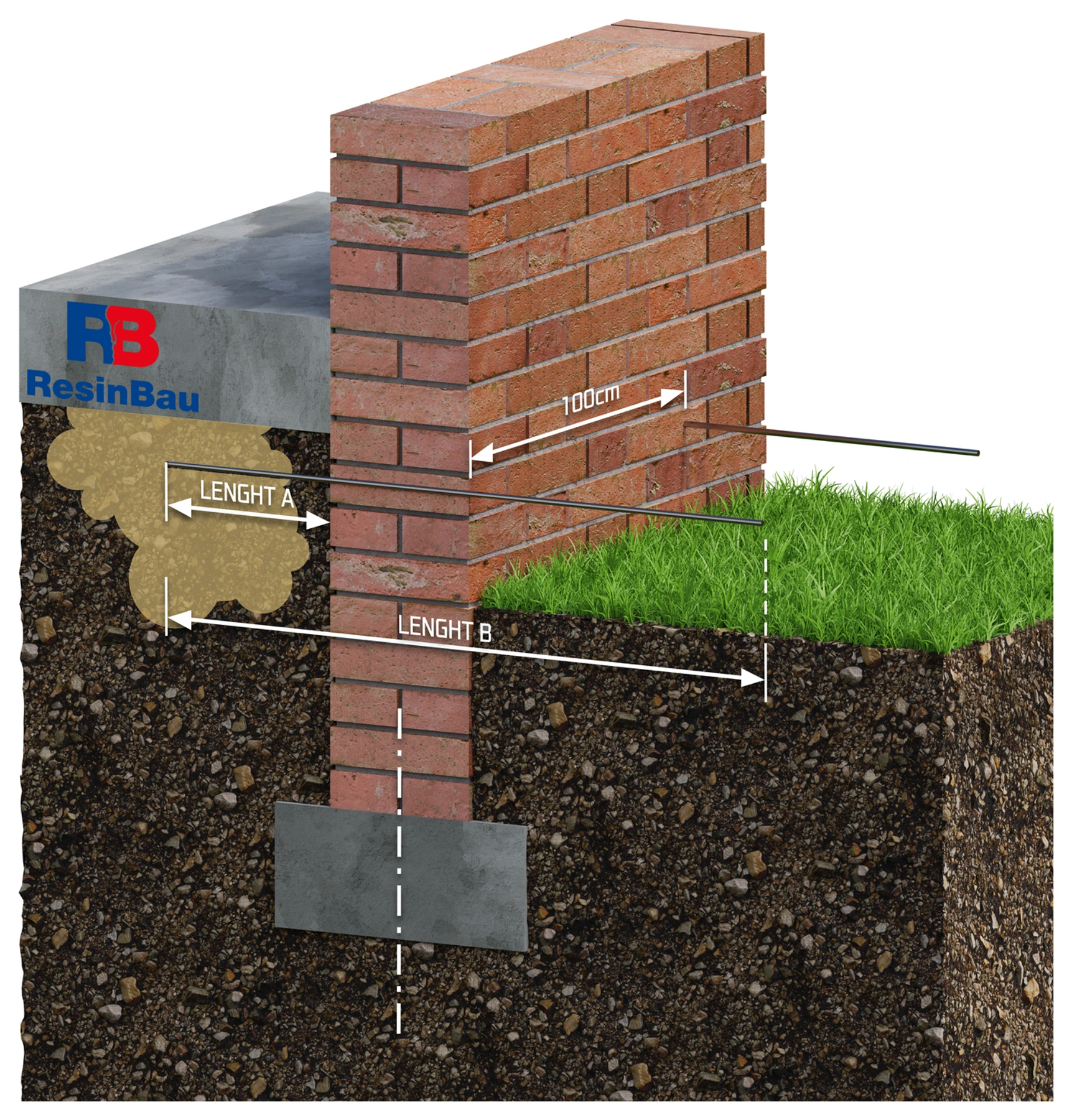

Padeves punkts atrodas zem plātnes, bet piekļuves ceļš šķērso sienas zonu.

03 · Piekļuve zem plātnes

C variants: zem plātnes ar horizontālām lancēm no ārpuses

Variants ļauj padot materiālu telpā zem plātnes no ārējās piekļuves. Izpētiet tās savienojumus un balstījuma zuduma cēloni. Divi garuma apzīmējumi atšķir īsāku posmu zonā zem plātnes un garāku piekļuves ceļu līdz šai vietai.

100 cm izmērs ilustrācijā pieder parādītajam lanču izkārtojumam; tas nav gatavs solis katrai plātnei. Punktus un padeves zonu plānojiet, pamatojoties uz izmēģinājumu, bet progresu vērtējiet pēc konstrukcijas novērojumiem un bilances. Tuvākā tukšuma aizpildīšana nepierāda dziļākas pamatnes uzlabojumu.

  • Nosakiet, vai mērķis ir tukšums vai dziļāks grunts slānis.
  • Kontrolējiet iespējamo migrāciju ārpus plātnes kontūras.
Injicēšanas mērķu nošķiršana →GeoStabil →

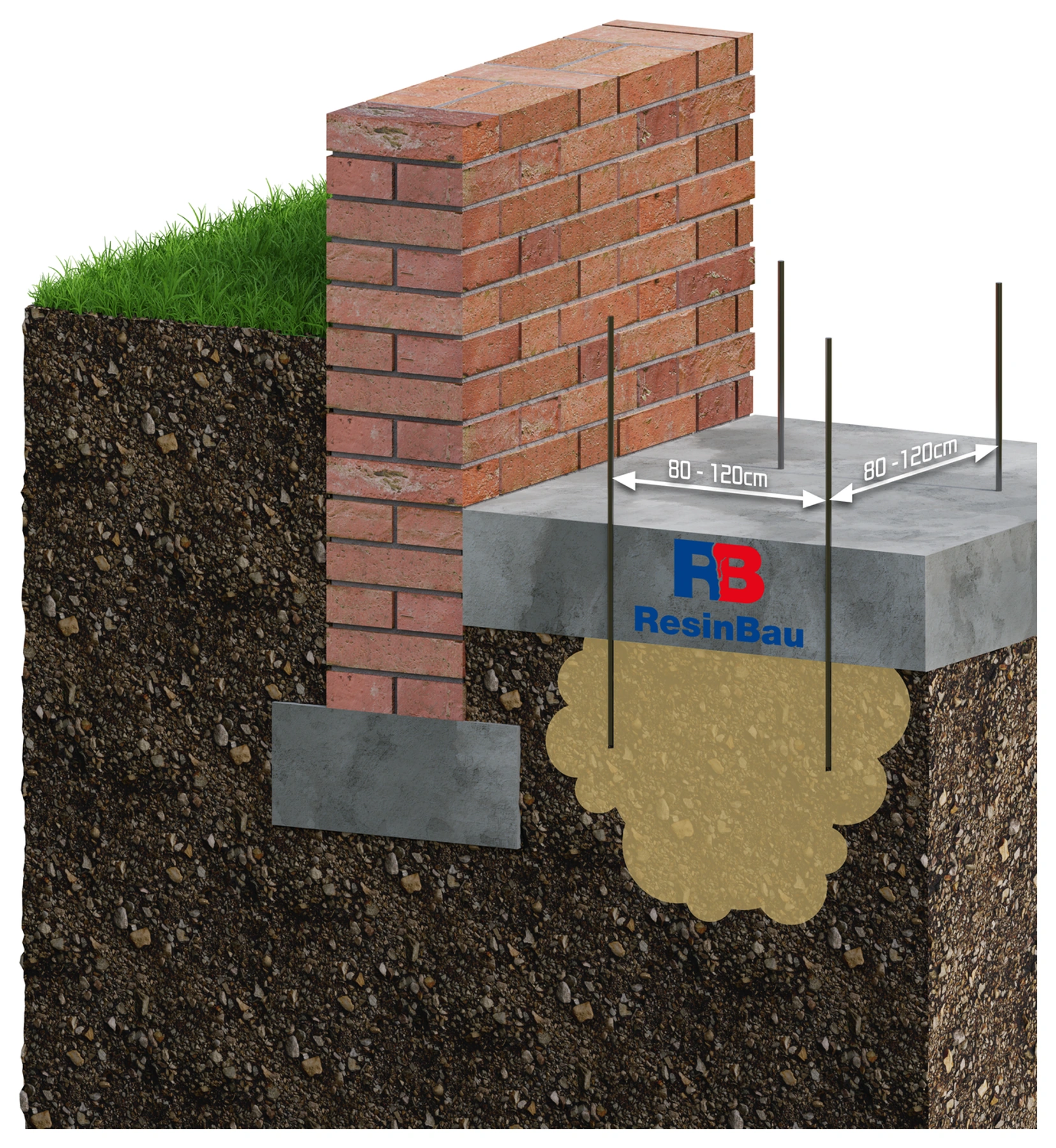

Plātnes caururbšana sniedz tiešu piekļuvi izpētītajai balstījuma zonai.

04 · Piekļuve zem plātnes

D variants: zem plātnes caur urbumiem no iekšpuses

Pirms punktu noteikšanas izpētiet plātnes biezumu un slāņus, stiegrojumu un komunikācijas. Lanču galiem jāatrodas zonā, kas jāaptver izvēlētajai tehnoloģijai. 80–120 cm solis ir parādītā varianta parametrs; faktiskais tīkls jāsaista ar pamatni un izmēģinājuma rezultātu.

Tukšumu aizpildīšanā un stabilizācijā kontrolējiet, vai plātne nesāk neplānoti celties. Ja mērķis ir pacelšana, vajadzīgi mērķa līmeņi, pieļaujamās pārvietojumu atšķirības un mērīšana padeves laikā. Materiāla izplešanās var turpināties arī pēc sūkņa apturēšanas.

  • Iezīmējiet punktus, ņemot vērā komunikācijas.
  • Mēriet pārvietojumus neatkarīgi no patēriņa.
GeoPolymer.55: sistēmas izvēle →Izmēģinājums un pārtraukšanas kritēriji →

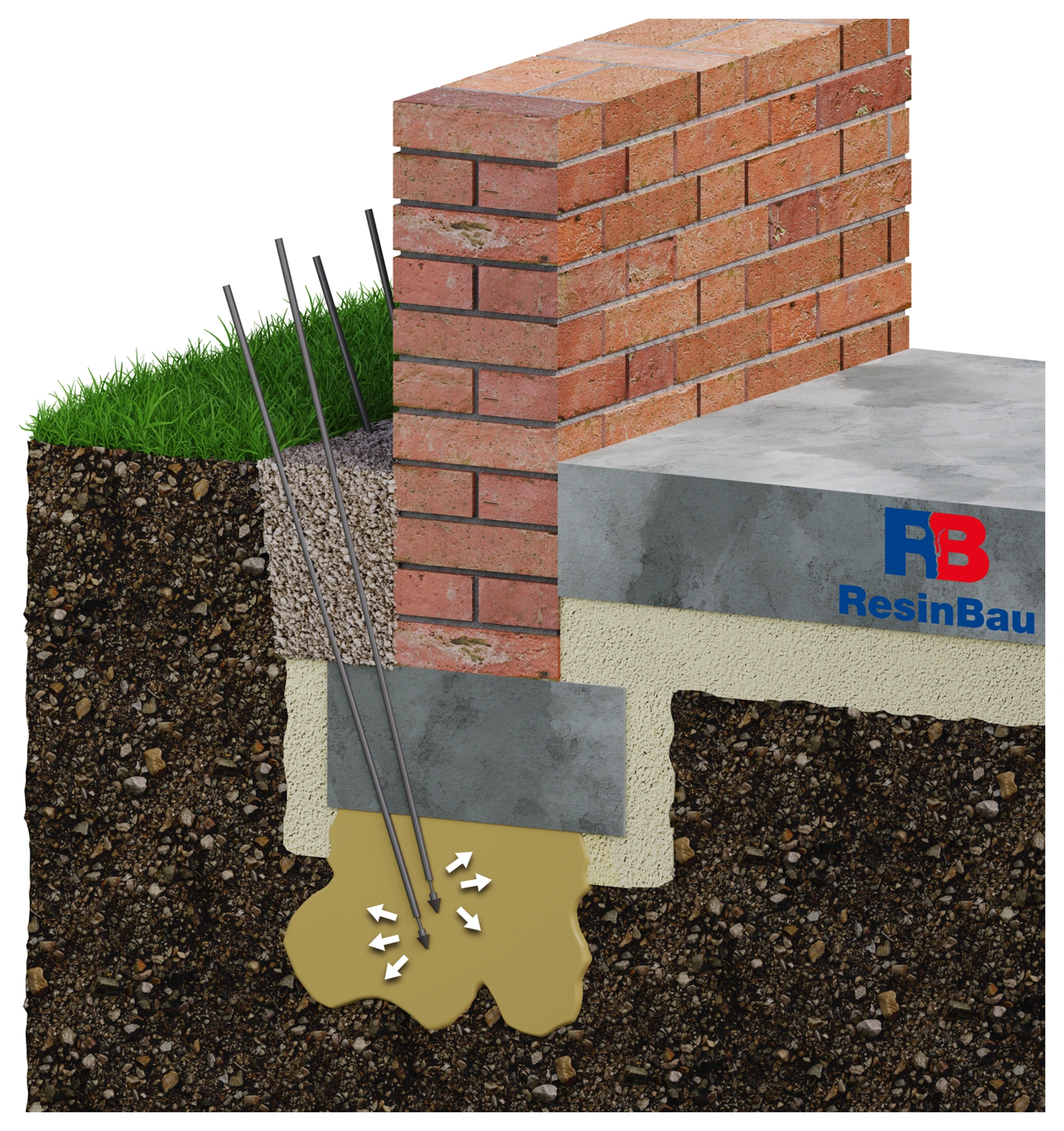

Gala izeja lokalizē padevi pie lances gala.

05 · Materiāla izejas veids

Lances variants: padeve caur atveramu galu

Šajā variantā smaili atver saskaņā ar sistēmas konstrukciju, un materiāls izplūst pie lances gala. Tātad padeves sākuma vietu nosaka faktiskais gala novietojums, nevis tikai virs grunts redzamā posma garums.

Stiprināšanas un atvēršanas veidu pielāgojiet pamatnes apstākļiem un konkrētajai sistēmai. Bultas apzīmē materiāla izejas virzienu; dzeltenā forma paliek iecerētās zonas ilustrācija. Patiesībā migrācijas ceļu nosaka grunts, tukšumi, ūdens un izplešanās ierobežojums.

  • Apstipriniet gala dziļumu un izejas caurlaidību.
  • Reģistrējiet faktisko padevi katrā zonā.
HAMMPACK lanču sistēmas →Ierobežota izplešanās un efekts pamatnē →

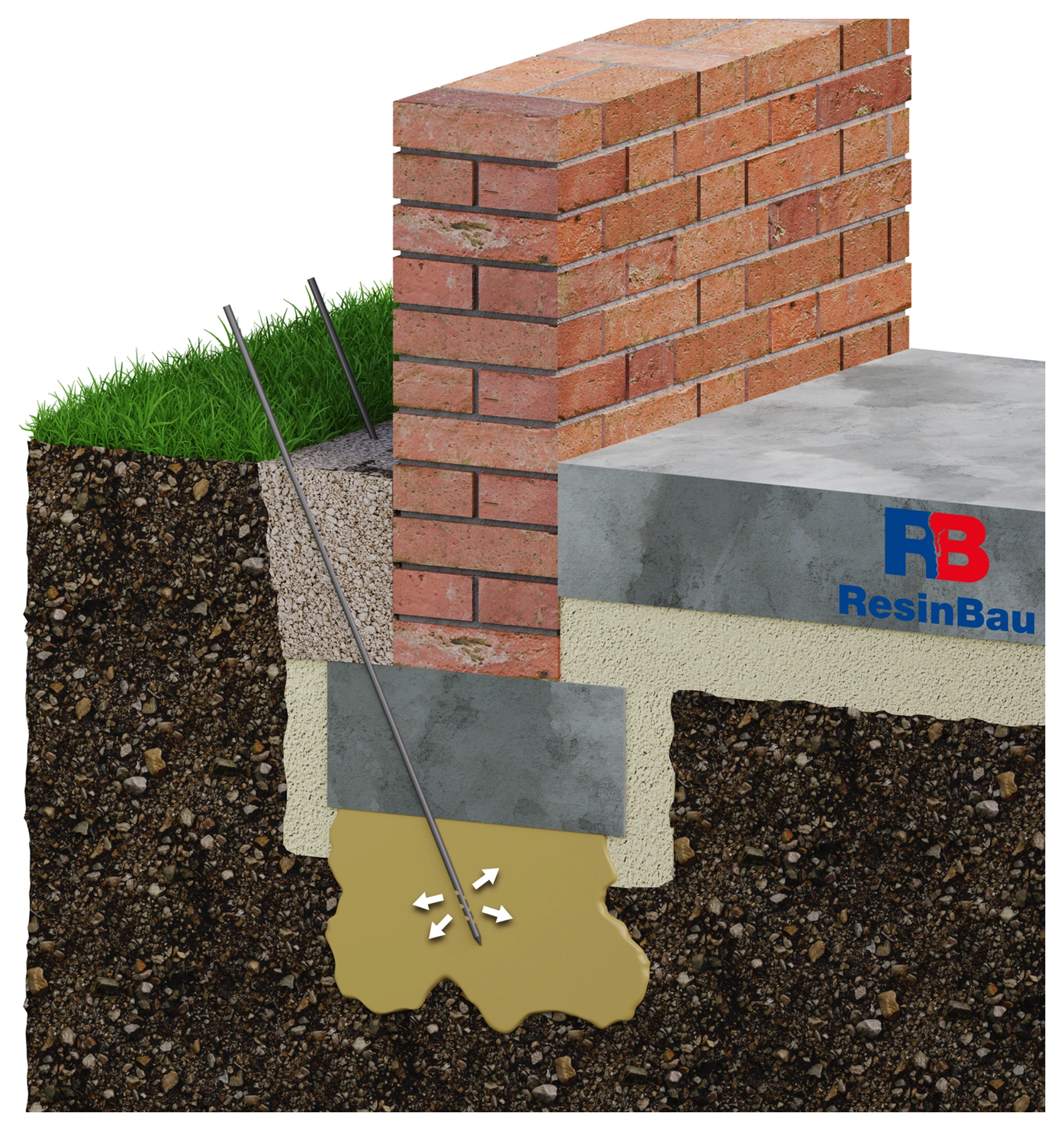

Izeju zonai jāatrodas slānī, ko aptver tehnoloģija.

06 · Materiāla izejas veids

Lances variants: padeve caur perforētu posmu

Perforētais posms veido vairākus materiāla izejas ceļus. Tā novietojums un garums jāsaista ar darba slāni; nepietiek ar to, ka tikai lances gals sasniedz vēlamo dziļumu. Caurumu novietojums negarantē vienādu padeves sadalījumu katrā gruntī.

Ja mērķis ir ūdensnecaurlaidīga barjera, pieņemšanai jāaptver zonas nepārtrauktība un hermētiskums. SoilConsolid izvēlas atbilstoši izpētītajai gruntij un ūdens apstākļiem. GeoPolymer.55 var apsvērt šādai barjerai pēc individuālas izvēles un nepārtrauktības un hermētiskuma izmēģinājuma, kontrolējot izplešanos un migrāciju; dzeltenā forma shēmā pati par sevi neapstiprina rezultātu.

  • Novietojiet visas izejas mērķa zonā.
  • Pieņemiet rezultātu atbilstoši injicēšanas mērķim.
SoilConsolid →GeoPolymer.55 →Sistēmu tīrīšana pēc sveķiem →

Vispirms noskaidrojiet balstījuma izmaiņas

Plaisas sienā, sēdoša grīda un plātne, kas slodzē šūpojas, automātiski nenorāda uz vienu un to pašu problēmu. Iespējami tukšumi pie konstrukcijas, uzirdināts aizbērums, ūdens apstākļu maiņa vai vājāks dziļāks slānis. Izpētei jāaptver konstrukcija, grunts, ūdens un pārvietojumu vēsture.

Apkopojiet pamatu šķērsgriezumus, pamatnes izpētes rezultātus, komunikāciju novietojumu un līmeņu un plaisu mērījumus. Nosakiet, vai process turpinās. Bez tā materiāla ievadīšana visvieglāk pieejamajā tukšumā var mainīt lokālu pazīmi, atstājot sēšanās cēloni citā slānī.

Nosauciet sagaidāmo efektu

Grunts konsolidācija un blīvēšana

Materiālam jāiedarbojas uz izpētīto pamatnes zonu, piemēram, jāsavieno graudi vai jāierobežo ūdens plūsma. Izvēle atkarīga no iespiešanās iespējām un mitruma apstākļiem. Tukšuma aizpildīšana zem plātnes pati par sevi neapstiprina dziļāka slāņa konsolidāciju.

Tukšuma aizpildīšana un balstījuma atjaunošana

Mērķis ir kontrolēta pieejamās telpas aizņemšana. Jāizpēta tās savienojumi un jānodrošina progresa novērošana. Stabilizācijā neplānota konstrukcijas pacelšanās ir apturēšanas signāls.

Kontrolēta pacelšana

Pacelšana šeit ir paredzēta projekta daļa. Jānosaka mērķa līmenis, pieļaujamās pārvietojumu atšķirības, secība un pārtraukšanas sliekšņi. Sveķu patēriņš neaizstāj kustības mērīšanu.

Ūdens pieplūdes ierobežošana

Ūdensnecaurlaidīgai barjerai ir citi kritēriji nekā balstījuma uzlabošanai. Ja problēma ir pieplūde aiz sienas, salīdziniet risinājumu ar injekcijas aizkaru un izpētiet barjeras apiešanas iespēju.

Izplešanās ir līdzeklis, nevis remonta rezultāts

Sveķi, kas izplešas ierobežotā telpā, uzvedas citādi nekā putas, kas brīvi aug traukā. Grunts un noslogotā konstrukcija ierobežo izplešanos. Tāpēc brīvas putošanas koeficients nav pietiekams patēriņa vai pacelšanas spēka aprēķinam.

Materiāla parauga stiprība nav visas grunts un pamata sistēmas nestspēja. Balstījuma maiņa atkarīga arī no materiāla izvietojuma, grunts stāvokļa un konstrukcijas kopdarbības. Izvēlei jānorāda, kā efekts tiks pārbaudīts pamatnē un objektā.

Lancei jāpadod materiāls pareizajā slānī

Plānojiet padeves punktus šķērsgriezumā un plānā. Izvēlieties piekļuvi no iekšpuses vai ārpuses, ņemot vērā komunikācijas, pamata malas un vajadzīgo darba līmeni. Secīgo dziļumu izvietojumam jāizriet no pieņemtās tehnoloģijas, nevis tikai pieejamās lances garuma.

Atvērts gals, padeves laikā atverama smaile un perforēts posms veido atšķirīgus materiāla izejas ceļus. Lances sistēmu pielāgojiet aptveramajai zonai un uzstādīšanas apstākļiem. Ģeometrijas kalkulators palīdz noteikt piekļuvi; tas nenosaka pastiprināmo slāni.

Atsauces posms savieno padevi ar mērīšanu

Pirms sākšanas nosakiet atsauces punktus un sākotnējos rādījumus. Izmēģinājumam jāpārbauda padeve, savienojumi, bilance un konstrukcijas reakcija raksturīgos apstākļos. Pierakstiet materiālu, temperatūru, porcijas, laiku, spiedienu un pārvietojumus.

Padodiet tehnoloģijā noteiktos posmos, paredzot laiku reakcijas novērtēšanai. Izplešanās var turpināties pēc sūkņa apturēšanas. Pārtrauciet pie neplānotas kustības, nekontrolētas izplūdes, netipiska patēriņa vai spiediena pieauguma bez plūsmas. Pārtraukšanas un atsākšanas kritērijus nosakiet pirms izmēģinājuma, nevis tikai pēc pārvietojuma pamanīšanas.

Pieņemšanai jāatbilst mērķim

Stabilizācijai vai pamatnes uzlabošanai projekts nosaka iegūtā balstījuma novērtēšanas veidu un vajadzīgās pārbaudes. Pacelšanai dokumentē līmeņus, pārvietojumu atšķirības un blakus elementu uzvedību. Ūdens barjerai kontrolē plūsmu un blīvēšanas zonas nepārtrauktību.

Saglabājiet punktu, dziļumu un daudzumu dokumentāciju kopā ar mērījumiem pirms darbiem, to laikā un pēc tiem. Plānojiet novērošanu periodā, kas piemērots sēšanās cēlonim un ūdens izmaiņām. Atgriešanās līmenī pati par sevi nepierāda balstījuma zuduma cēloņa novēršanu.

RESINBAU IZVĒLE

Materiālu nosaka apstākļi

SoilConsolid →

Konsolidācija un ūdensnecaurlaidīgas barjeras izpētītā gruntī. PU sistēmai ar katalizatoru reakcijai nepieciešams ūdens, un to padod pa vienu kanālu; zema viskozitāte negarantē iespiešanos katrā gruntī.

GeoStabil →

Grunts stabilizācija un ielējuma kārtas zem plātnēm. Divkomponentu materiāls veido puscietu masu; TDS deklarē putošanas neesamību. Izvēle aptver darba laiku un padeves sistēmu.

GeoPolymer.55 →

Divkomponentu putu sistēma projektētai aizpildīšanai, stabilizācijai un pacelšanai. Izplešanās efektu novērtējiet faktiskajos apstākļos un ar konstrukcijas mērījumiem.

GeoPolymer.350 →

Lielāka blīvuma putu sistēma izpētītiem tukšumiem un stabilizācijai. Izvēle starp to un GeoPolymer.55 izriet no projekta un TDS parametriem, nevis tikai nosaukuma vai putu brīvā tilpuma.

Aprēķiniet to, ko zināt

KALKULATORSPiekļuves ģeometrija zem pamata →

Nosakiet lances garumu un novietojumu dotajai zonai. Rīks neaprēķina nestspēju vai pacelšanas apjomu.

KALKULATORSMateriāla sagatavošana →

Pārbaudiet pareizo produktu un attiecības. Masas attiecība ne vienmēr ir vienāda ar tilpuma attiecību.

KALKULATORSPatēriņa bilance →

Pārrēķiniet attiecīgo komponentu porcijas; saglabājiet atsevišķu izmēģinājuma gruntī rezultāta pierakstu.

Nākamais solis

LASĪT TĀLĀKLanču sistēmas un padeves zonas →

Konstrukciju un izeju novietojumu pielāgojiet tehnoloģijai.

LASĪT TĀLĀKPlaisas kā pazīme →

Saistiet konstrukcijas novērošanu ar balstījuma zuduma cēloni.

LASĪT TĀLĀKŪdensnecaurlaidīga barjera →

Ja galvenais mērķis ir ūdens pieplūdes ierobežošana.

Apspriediet sava projekta apstākļus

Sagatavojiet šķērsgriezumu, ūdens un kustību aprakstu un iepriekšējo izmēģinājumu rezultātus. ResinBau palīdz izvēlēties materiālu un darbu tehnoloģiju.

Apspriest projektu / tehnisko izvēli ↗
