CONOCIMIENTOS · TERRENO Y CIMENTACIONES

Terreno y cimentaciones: estabilización, huecos, elevación

Estas tres tareas pueden utilizar la inyección, pero tienen objetivos y criterios de aceptación distintos. Empieza por la causa de la pérdida de apoyo y después selecciona el material y el método de control de la estructura.

DiagnósticoProcedimiento y variantesSelección y siguiente paso

RECORRE EL PROCEDIMIENTO

Terreno y cimentaciones: seis variantes de acceso y distribución

Es un conjunto de variantes, no una lista de seis operaciones consecutivas. Las dos primeras secciones muestran el acceso bajo la cimentación, las dos siguientes bajo la losa y las últimas comparan la salida del material de la lanza. Define primero el objetivo: consolidación, restablecimiento del apoyo, elevación proyectada o barrera contra el agua.

La lanza define el punto de aplicación; la zona amarilla representa el área de actuación prevista.

01 · Acceso bajo la cimentación

Objetivo y variante A: acceso bajo la cimentación desde el interior

El material debe llegar a la capa identificada bajo la cimentación. El dibujo relaciona el ángulo medido desde la solera, la distancia de la entrada al muro, el nivel de la cara inferior de la cimentación y la profundidad de trabajo por debajo. La longitud de la lanza se mide a lo largo del eje, por lo que no equivale a la profundidad vertical.

La indicación del 50% señala el punto de referencia de la geometría del muro mostrada; no fija la posición del refuerzo para cualquier cimentación. El volumen amarillo no garantiza la forma del alcance ni la mejora de la capacidad portante. El objetivo y la capa de trabajo deben definirse a partir del diagnóstico de la estructura y del terreno.

  • Identifica la cimentación, la losa y las instalaciones.
  • Define la capa objetivo antes de calcular la longitud.
Geometría del acceso bajo la cimentación →Diagnóstico de la pérdida de apoyo →
El acceso exterior cambia el punto de entrada y la referencia del ángulo.

02 · Acceso bajo la cimentación

Variante B: acceso bajo la cimentación desde el exterior

Aquí el ángulo se mide desde la superficie del terreno y la distancia de entrada desde el muro exterior. Junto con la profundidad de la cara inferior de la cimentación, definen el recorrido de la lanza. Los extremos señalados a distintos niveles muestran posibles posiciones de las zonas de inyección, no una secuencia obligatoria de tres inyecciones.

Elegir el acceso desde el exterior requiere comprobar el espacio disponible, las instalaciones y las capas junto a la cimentación. Durante la inyección, registra el consumo y las mediciones de la estructura. Una elevación imprevista durante la estabilización requiere detenerse; la elevación debe ser un objetivo proyectado de forma independiente.

  • Comprueba la referencia del ángulo respecto al terreno.
  • Define los umbrales de interrupción antes de la prueba.
Prueba y medición de la estructura →

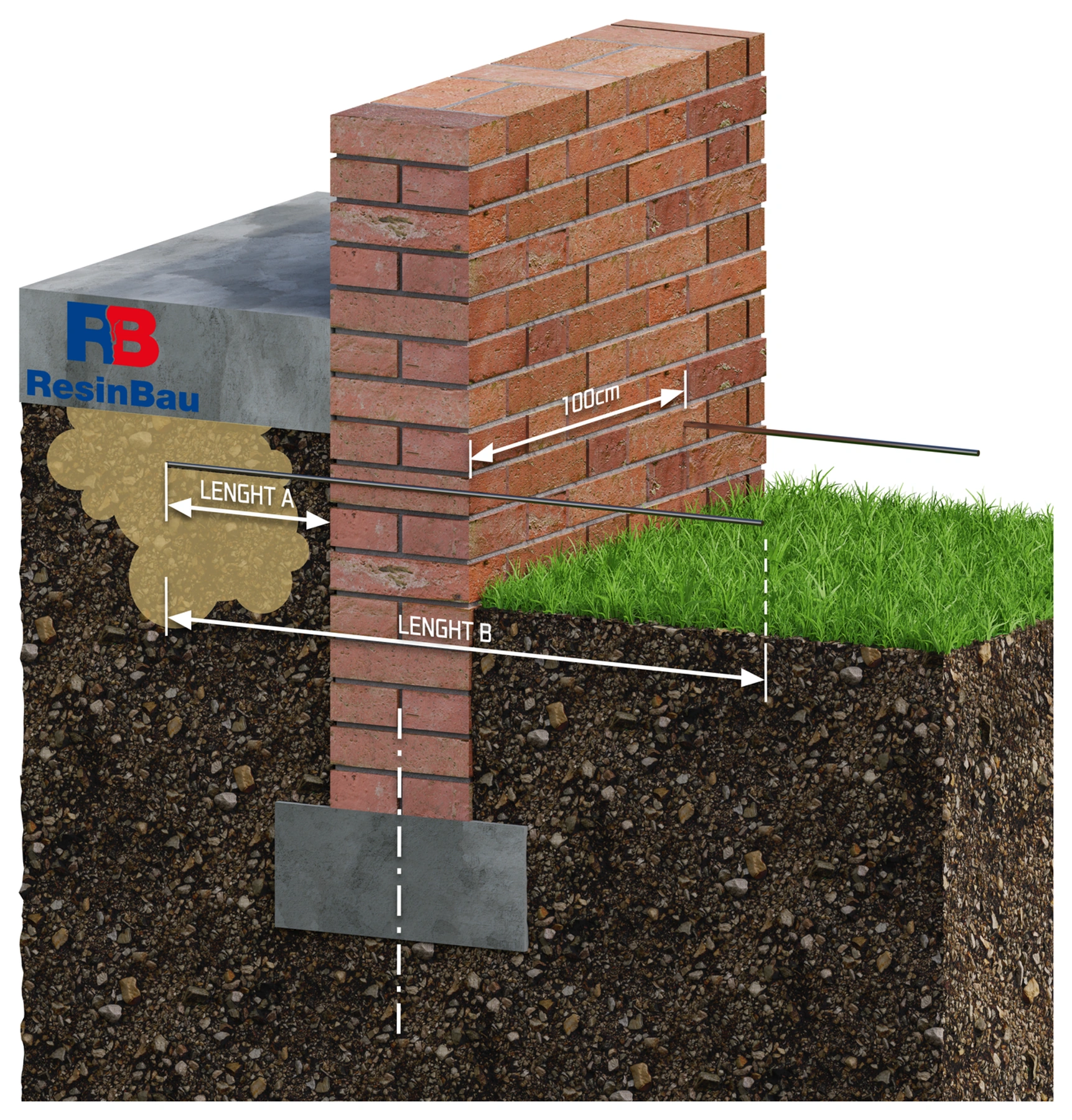

El punto de aplicación está bajo la losa y el recorrido de acceso atraviesa la zona del muro.

03 · Acceso bajo la losa

Variante C: bajo la losa con lanzas horizontales desde el exterior

Esta variante permite aplicar material en el espacio bajo la losa desde el exterior. Identifica sus conexiones y la causa de la pérdida de apoyo. Las dos indicaciones de longitud distinguen el tramo más corto de la zona bajo la losa del recorrido más largo de acceso hasta ese lugar.

La dimensión de 100 cm de la ilustración corresponde a la disposición de lanzas mostrada; no es una separación válida para cualquier losa. Planifica los puntos y la zona de inyección mediante una prueba y evalúa el avance observando la estructura y el balance. Rellenar el hueco más cercano no demuestra una mejora del terreno más profundo.

  • Define si el objetivo es un hueco o una capa más profunda del terreno.
  • Controla la posible migración fuera del perímetro de la losa.
Distinción entre objetivos de inyección →GeoStabil →

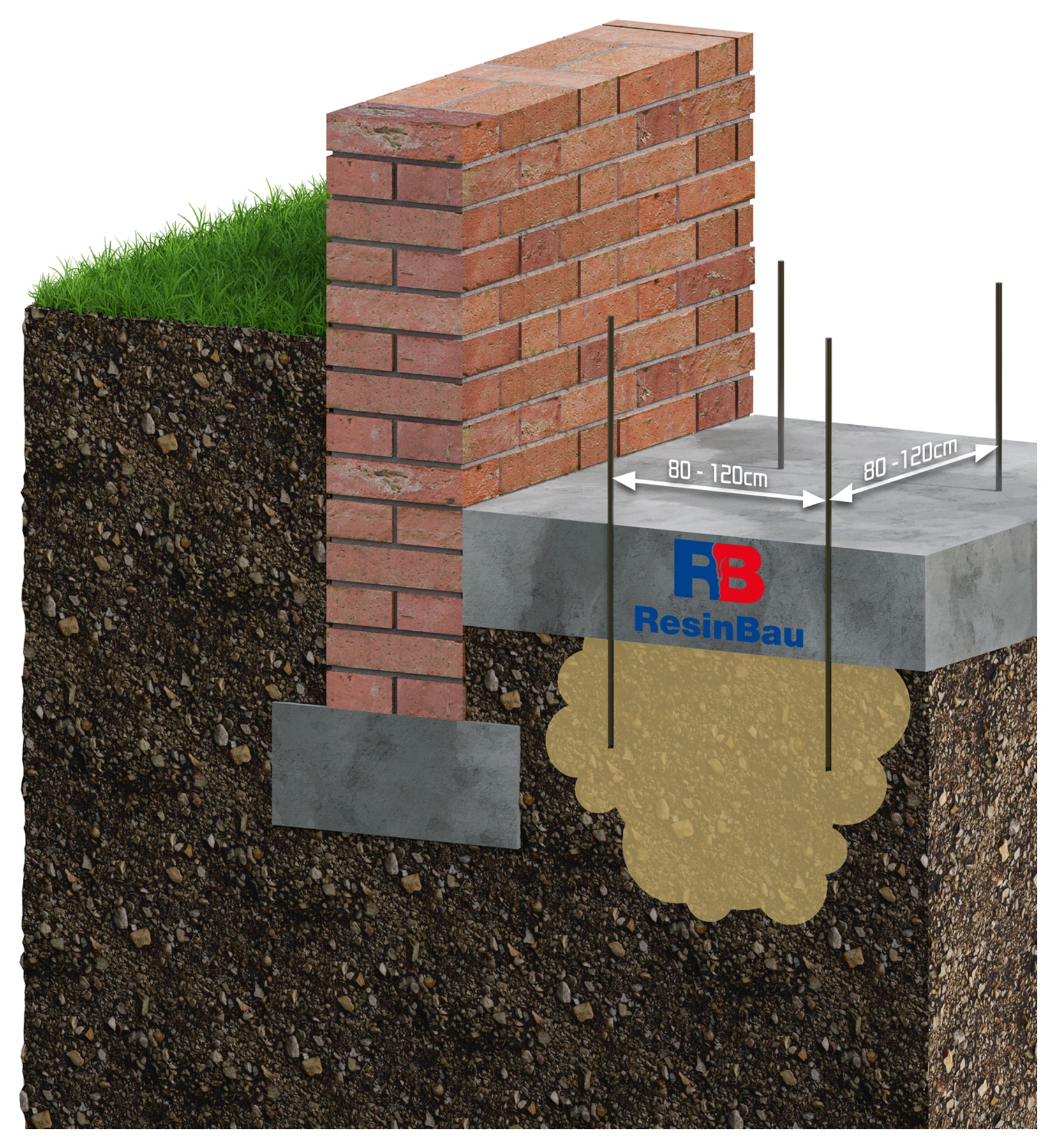

Perforar la losa proporciona acceso directo a la zona de apoyo identificada.

04 · Acceso bajo la losa

Variante D: bajo la losa mediante perforaciones desde el interior

Antes de trazar los puntos, identifica el espesor y las capas de la losa, las armaduras y las instalaciones. Los extremos de las lanzas deben situarse en la zona que debe abarcar el procedimiento adoptado. La separación de 80–120 cm es un parámetro de la variante mostrada; la malla real debe relacionarse con el terreno y el resultado de la prueba.

Para rellenar huecos y estabilizar, controla que la losa no empiece a elevarse de forma imprevista. Si el objetivo es la elevación, hacen falta cotas objetivo, diferencias admisibles de desplazamiento y mediciones durante la inyección. La expansión del material puede continuar después de detener la bomba.

  • Traza los puntos teniendo en cuenta las instalaciones.
  • Mide los desplazamientos independientemente del consumo.
GeoPolymer.55: selección del sistema →Prueba y criterios de interrupción →

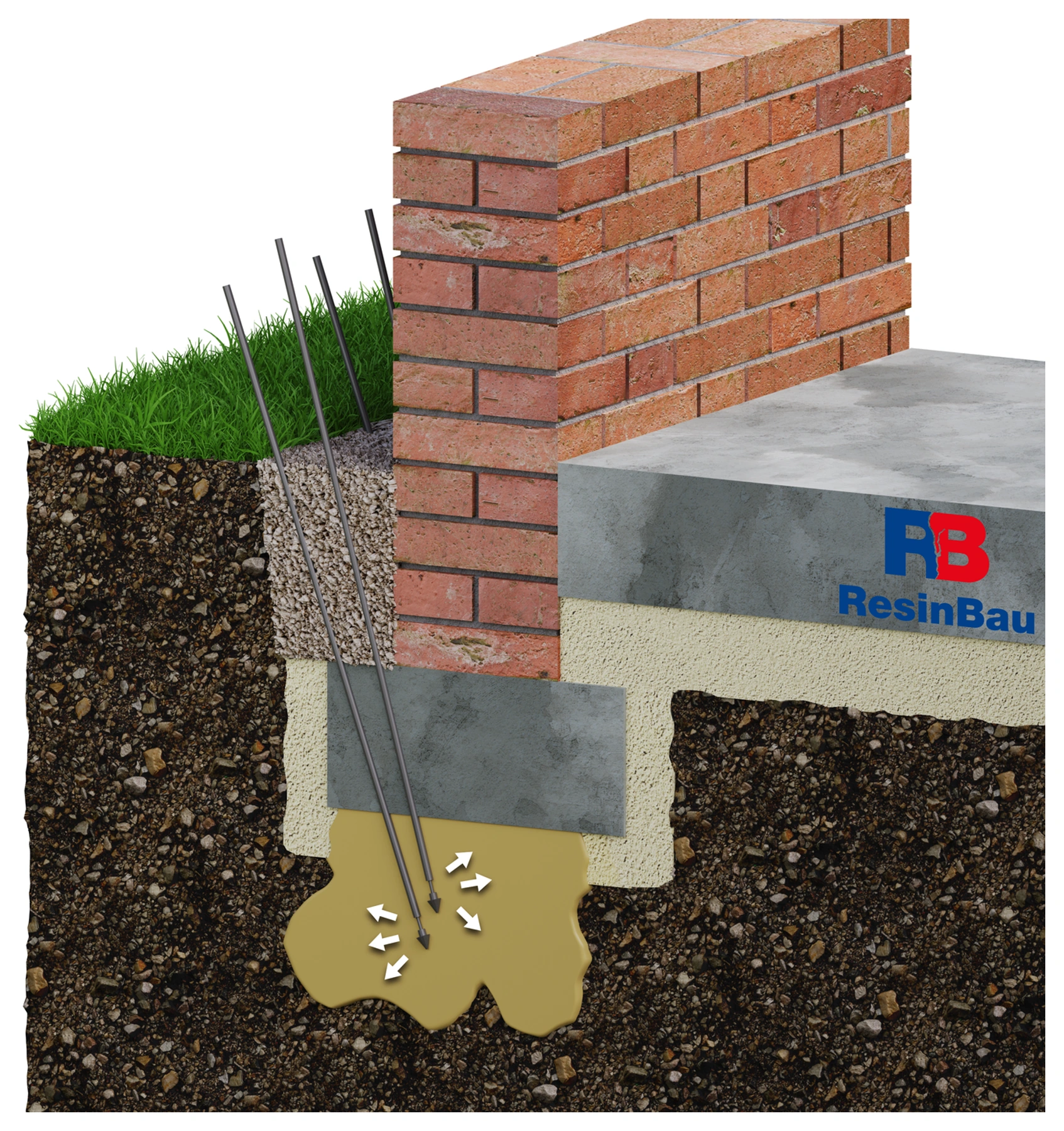

La salida final sitúa la inyección cerca del extremo de la lanza.

05 · Método de salida del material

Variante de lanza: inyección por el extremo de apertura

En esta variante, la punta se abre según el diseño del sistema y el material sale cerca del extremo de la lanza. Por tanto, el lugar donde comienza la inyección depende de la posición real del extremo, no solo de la longitud del tramo visible sobre el terreno.

Selecciona el método de instalación y apertura según las condiciones del terreno y el sistema concreto. Las flechas indican la dirección de salida del material; el volumen amarillo sigue siendo una ilustración de la zona prevista. En la realidad, el terreno, los huecos, el agua y la limitación de la expansión determinan el recorrido de migración.

  • Confirma la profundidad del extremo y la ausencia de obstrucciones en la salida.
  • Registra la inyección real en cada zona.
Sistemas de lanzas HAMMPACK →Expansión limitada y efecto en el terreno →

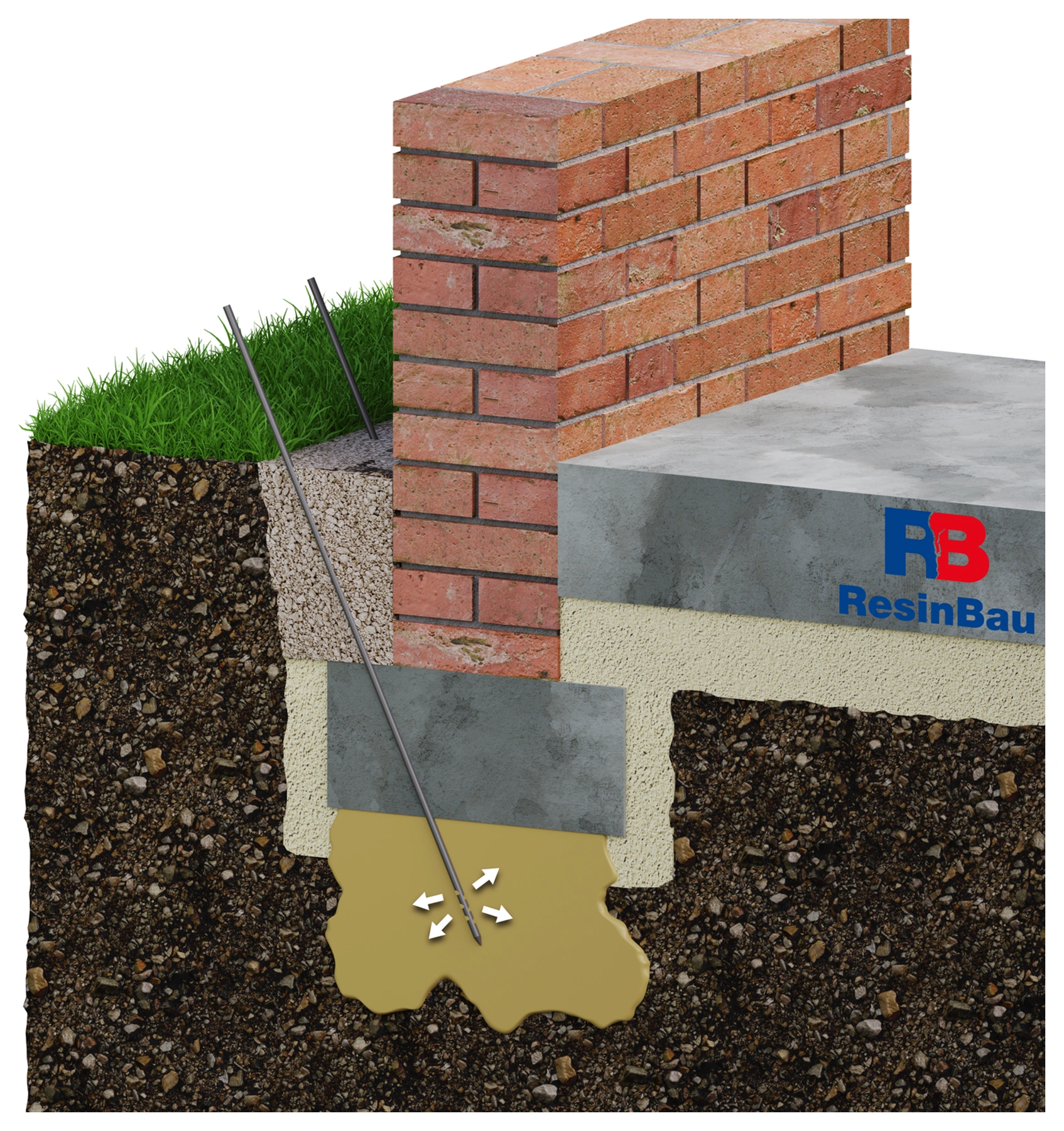

La zona de salidas debe quedar en la capa incluida en el procedimiento.

06 · Método de salida del material

Variante de lanza: inyección por el tramo perforado

El tramo perforado crea varias vías de salida del material. Su posición y longitud deben relacionarse con la capa de trabajo; no basta con que el extremo de la lanza alcance la profundidad deseada. La posición de los orificios no garantiza una distribución uniforme de la inyección en cualquier terreno.

Si el objetivo es una barrera contra el agua, la aceptación debe abarcar la continuidad y estanqueidad de la zona. SoilConsolid se selecciona según el terreno identificado y las condiciones del agua. GeoPolymer.55 puede considerarse para esta barrera tras una selección individual y una prueba de continuidad y estanqueidad, con control de expansión y migración; el volumen amarillo del esquema por sí solo no confirma el resultado.

  • Sitúa todas las salidas en la zona objetivo.
  • Evalúa el resultado según el objetivo de la inyección.
SoilConsolid →GeoPolymer.55 →Limpieza de circuitos tras las resinas →

Aclara primero el cambio de apoyo

Un muro que se fisura, una solera que asienta y una losa que bascula bajo carga no indican automáticamente el mismo problema. Puede haber huecos junto a la estructura, rellenos sueltos, cambios en las condiciones del agua o una capa más débil a mayor profundidad. El diagnóstico debe abarcar la estructura, el terreno, el agua y el historial de desplazamientos.

Recopila secciones de cimentación, resultados de ensayos del terreno, posición de instalaciones y mediciones de cotas y fisuras. Determina si el proceso continúa. Sin ello, inyectar material en el hueco más accesible puede cambiar un síntoma local y dejar la causa del asentamiento en otra capa.

Define el efecto esperado

Consolidación y sellado del terreno

El material debe actuar en una zona identificada del terreno, por ejemplo, uniendo granos o limitando el flujo de agua. La selección depende de la capacidad de penetración y de las condiciones de humedad. Rellenar un hueco bajo la losa no confirma por sí solo la consolidación de una capa más profunda.

Relleno del hueco y restablecimiento del apoyo

El objetivo es ocupar de forma controlada el espacio disponible. Hay que identificar sus conexiones y asegurar la observación del avance. Durante la estabilización, una elevación imprevista de la estructura es una señal para detenerse.

Levantamiento controlado

Aquí, la elevación es una parte intencionada del proyecto. Requiere definir la cota objetivo, las diferencias admisibles de desplazamiento, la secuencia y los umbrales de interrupción. El consumo de resina no sustituye la medición del movimiento.

Reducción de la entrada de agua

Una barrera contra el agua tiene criterios distintos de la mejora del apoyo. Si el problema es la entrada detrás del muro, compara la solución con una pantalla de inyección e identifica la posibilidad de que el agua rodee la barrera.

La expansión es una herramienta, no el resultado de la reparación

La resina que se expande en un espacio limitado se comporta de forma distinta de la espuma que crece libremente en un recipiente. El terreno y la estructura cargada limitan la expansión. Por eso, el factor de espumación libre no basta para calcular el consumo ni la fuerza de elevación.

La resistencia de una muestra de material no es la capacidad portante de todo el sistema terreno–cimentación. El cambio de apoyo también depende de la distribución del material, el estado del terreno y la interacción de la estructura. La selección debe indicar cómo se comprobará el efecto en el terreno y en la obra.

La lanza debe llevar el material a la capa correcta

Planifica los puntos de inyección en sección y en planta. Elige el acceso interior o exterior teniendo en cuenta instalaciones, bordes de la cimentación y nivel de trabajo requerido. La distribución de las sucesivas profundidades debe derivarse del procedimiento adoptado, no solo de la longitud de la lanza disponible.

Un extremo abierto, una punta que se abre durante la inyección y un tramo perforado crean vías de salida distintas. Selecciona el sistema de lanza según la zona que quieras abarcar y las condiciones de instalación. La calculadora geométrica ayuda a determinar el acceso; no determina la capa que requiere refuerzo.

El tramo de referencia combina inyección y medición

Antes de empezar, establece los puntos de referencia y las lecturas iniciales. La prueba debe comprobar la inyección, la comunicación, el balance y la respuesta de la estructura en condiciones representativas. Registra el material, la temperatura, las cantidades, el tiempo, la presión y los desplazamientos.

Inyecta en las etapas definidas en el procedimiento, dejando tiempo para evaluar la respuesta. La expansión puede continuar tras detener la bomba. Interrumpe ante un movimiento imprevisto, una salida incontrolada, un consumo anómalo o un aumento de presión sin flujo. Define los criterios de interrupción y reanudación antes de la prueba, no después de observar un desplazamiento.

La aceptación debe corresponder al objetivo

Para la estabilización o mejora del terreno, el proyecto define cómo evaluar el apoyo obtenido y los ensayos necesarios. Para la elevación, se documentan las cotas, las diferencias de desplazamiento y el comportamiento de los elementos vecinos. Para una barrera contra el agua, se controlan el flujo y la continuidad de la zona de sellado.

Conserva la documentación de puntos, profundidades y cantidades junto con las mediciones previas, durante y después de los trabajos. Planifica la observación durante un periodo adecuado a la causa del asentamiento y a los cambios del agua. Recuperar la cota no demuestra por sí solo la eliminación de la causa de la pérdida de apoyo.

SELECCIÓN RESINBAU

El material se elige según las condiciones

SoilConsolid →

Consolidación y barreras contra el agua en terreno identificado. El sistema PU con catalizador requiere agua para reaccionar y se aplica por una línea; la baja viscosidad no garantiza la penetración en cualquier terreno.

GeoStabil →

Estabilización del terreno y rellenos bajo losas. El material bicomponente forma una masa semirrígida; la TDS declara ausencia de espumación. La selección incluye el tiempo de trabajo y el sistema de inyección.

GeoPolymer.55 →

Sistema de espuma bicomponente para relleno, estabilización y elevación proyectados. Evalúa el efecto de la expansión en condiciones reales y midiendo la estructura.

GeoPolymer.350 →

Sistema de espuma de mayor densidad para huecos identificados y estabilización. La elección entre este y GeoPolymer.55 se deriva del proyecto y de los parámetros de la TDS, no solo del nombre o del volumen de espuma libre.

Calcula lo que conoces

CALCULADORAGeometría del acceso bajo la cimentación →

Determina la longitud y la posición de la lanza para la zona indicada. La herramienta no calcula la capacidad portante ni la magnitud de la elevación.

CALCULADORAPreparación del material →

Comprueba el producto y las proporciones correctos. La proporción en masa no tiene por qué ser igual a la proporción en volumen.

CALCULADORABalance de consumo →

Convierte las cantidades de los componentes correctos; conserva un registro separado del resultado de la prueba en el terreno.

Siguiente paso

SIGUE LEYENDOSistemas de lanzas y zonas de inyección →

Selecciona el diseño y la posición de las salidas según el procedimiento.

SIGUE LEYENDOLas fisuras como síntoma →

Relaciona la observación de la estructura con la causa de la pérdida de apoyo.

SIGUE LEYENDOBarrera contra el agua →

Cuando el objetivo principal es reducir la entrada de agua.

Comente las condiciones de su proyecto

Prepara la sección, la descripción del agua y del movimiento y los resultados de las pruebas previas. ResinBau ayuda a seleccionar el material y el procedimiento de ejecución.

Consultar el proyecto / selección técnica ↗
