Teren și fundații: stabilizare, goluri, ridicare

Aceste trei lucrări pot folosi injectarea, dar au scopuri și recepții diferite. Începe cu cauza pierderii reazemului, apoi alege materialul și modul de control al construcției.

EvaluareTraseu și varianteSelectare și pasul următor

URMĂREȘTE TEHNOLOGIA

Teren și fundații: șase variante de acces și distribuire

Este un set de variante, nu o listă de șase operațiuni succesive. Primele două secțiuni arată accesul sub fundație, următoarele două sub placă, iar ultimele compară ieșirea materialului din lance. Mai întâi stabilește scopul: consolidare, refacerea reazemului, ridicare proiectată sau barieră împotriva apei.

Lancea stabilește locul introducerii; zona galbenă reprezintă aria intenționată de acțiune.

01 · Acces sub fundație

Scop și varianta A: acces sub fundație din interior

Materialul trebuie să ajungă în stratul identificat sub fundație. Desenul corelează unghiul măsurat față de pardoseală, depărtarea intrării de perete, nivelul părții inferioare a fundației și adâncimea de lucru de sub aceasta. Lungimea lăncii este măsurată de-a lungul axei, deci nu este egală cu adâncimea verticală.

Marcajul 50% indică un reper în geometria prezentată a peretelui; nu stabilește poziția consolidării pentru fiecare fundație. Volumul galben nu garantează forma extinderii sau îmbunătățirea capacității portante. Scopul și stratul de lucru trebuie stabilite din evaluarea construcției și terenului.

  • Identifică fundația, placa și instalațiile.
  • Indică stratul țintă înainte de calcularea lungimii.
Geometria accesului sub fundație →Identificarea pierderii reazemului →
Accesul exterior schimbă punctul de intrare și modul de raportare a unghiului.

02 · Acces sub fundație

Varianta B: acces sub fundație din exterior

Aici, unghiul este măsurat față de suprafața terenului, iar depărtarea intrării față de peretele exterior. Împreună cu adâncimea părții inferioare a fundației, acestea stabilesc traseul lăncii. Capetele marcate la niveluri diferite arată poziții posibile ale zonelor de injectare, nu o ordine obligatorie de trei injecții.

Alegerea accesului din exterior necesită verificarea spațiului disponibil, a instalațiilor și a straturilor de lângă fundație. În timpul injectării, înregistrează consumul și măsoară construcția. O ridicare neplanificată în timpul stabilizării necesită oprirea; ridicarea trebuie să fie un scop proiectat separat.

  • Verifică raportarea unghiului la teren.
  • Stabilește pragurile de oprire înainte de probă.
Probă și măsurarea construcției →
Punctul de introducere se află sub placă, iar traseul de acces trece prin zona peretelui.

03 · Acces sub placă

Varianta C: sub placă, cu lănci orizontale din exterior

Varianta permite injectarea materialului în spațiul de sub placă din acces exterior. Identifică îmbinările ei și cauza pierderii reazemului. Cele două marcaje de lungime disting segmentul mai scurt din zona de sub placă și traseul mai lung de acces la acest loc.

Dimensiunea de 100 cm din ilustrație aparține dispunerii prezentate a lăncilor; nu este o distanță gata de aplicat oricărei plăci. Planifică punctele și zona injectată pe baza probei și evaluează progresul din observarea construcției și bilanț. Umplerea golului cel mai apropiat nu dovedește îmbunătățirea terenului mai adânc.

  • Stabilește dacă ținta este un gol sau un strat mai adânc de teren.
  • Controlează migrarea posibilă în afara conturului plăcii.
Separarea scopurilor injectării →GeoStabil →

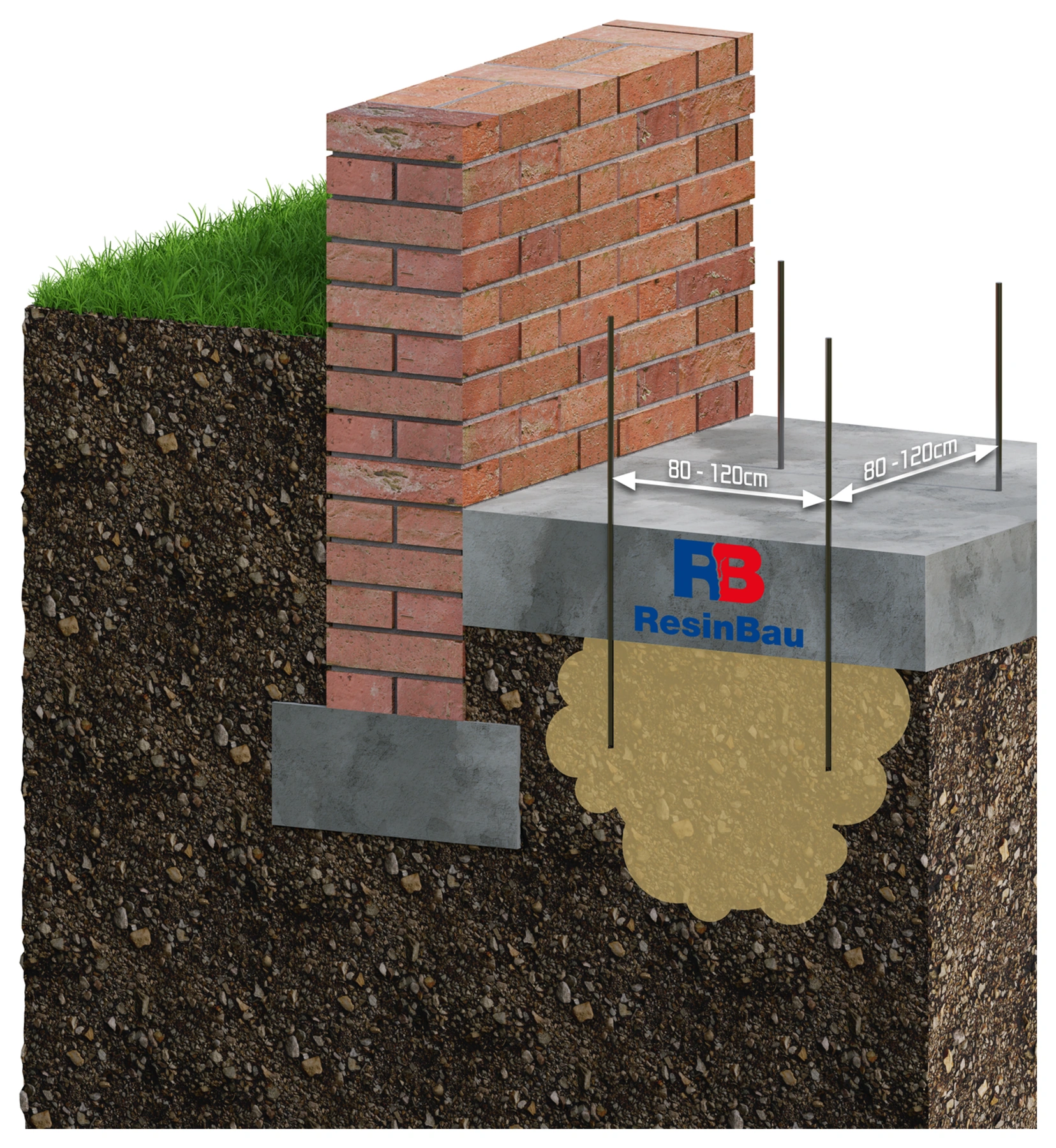

Străpungerea plăcii oferă acces direct la zona de reazem identificată.

04 · Acces sub placă

Varianta D: sub placă, prin foraje din interior

Înainte de stabilirea punctelor, identifică grosimea și straturile plăcii, armătura și instalațiile. Capetele lăncilor trebuie să se afle în zona pe care tehnologia adoptată trebuie să o acopere. Distanța de 80–120 cm este un parametru al variantei prezentate; rețeaua reală trebuie corelată cu terenul și rezultatul probei.

Pentru umplerea golurilor și stabilizare, controlează dacă placa nu începe să se ridice neplanificat. Dacă scopul este ridicarea, sunt necesare niveluri țintă, diferențe admisibile de deplasare și măsurare în timpul injectării. Expansiunea materialului poate continua și după oprirea pompei.

  • Trasează punctele ținând cont de instalații.
  • Măsoară deplasările independent de consum.
GeoPolymer.55: selectarea sistemului →Probă și criterii de oprire →

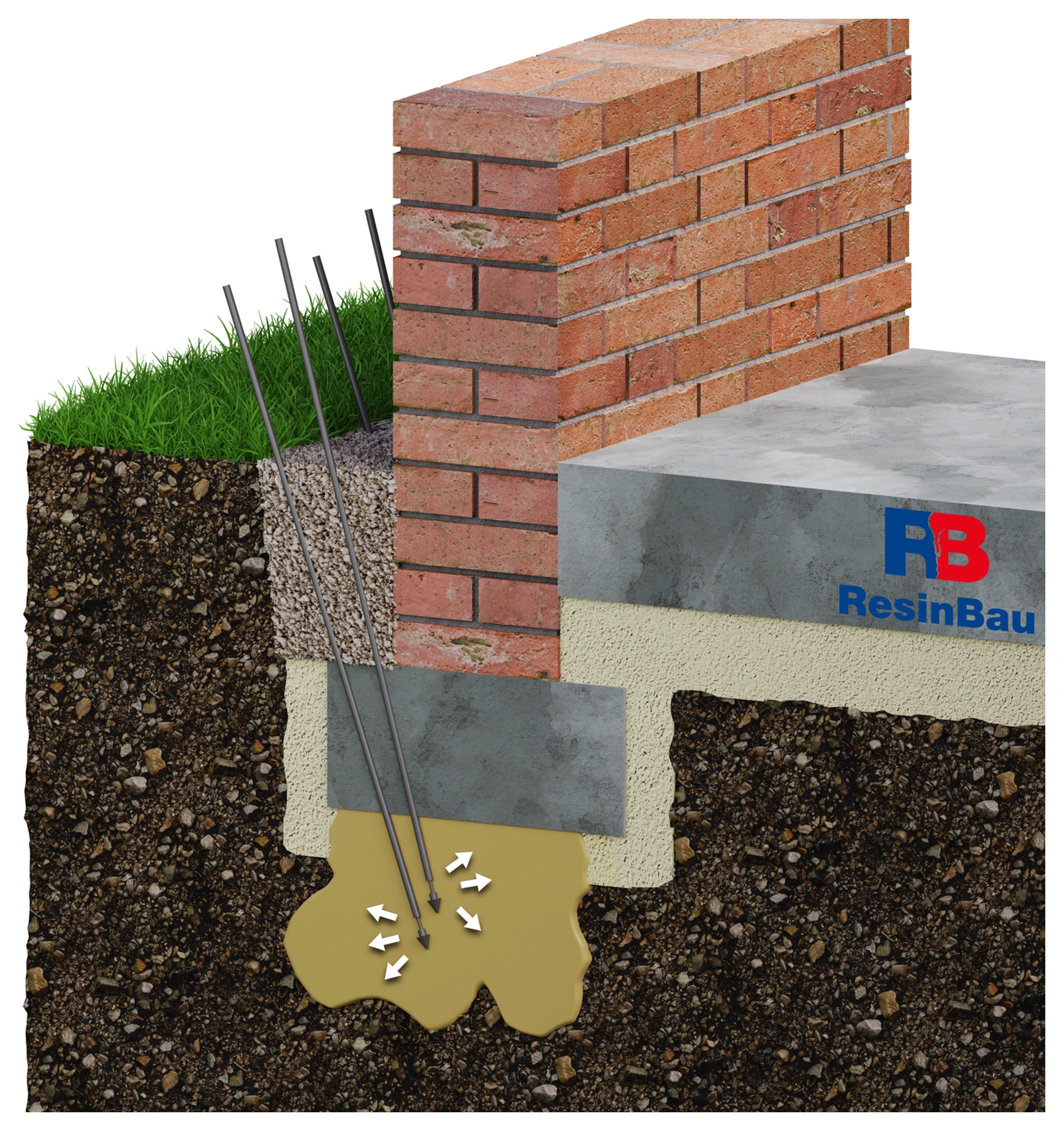

Ieșirea terminală localizează introducerea la capătul lăncii.

05 · Modul de ieșire a materialului

Variantă de lance: injectare prin capătul care se deschide

În această variantă, vârful este deschis conform construcției sistemului, iar materialul iese la capătul lăncii. Locul de începere a injectării este deci stabilit de poziția reală a capătului, nu doar de lungimea segmentului vizibil deasupra terenului.

Alege modul de montare și deschidere pentru condițiile terenului și sistemul concret. Săgețile reprezintă direcția ieșirii materialului; volumul galben rămâne o ilustrare a zonei intenționate. În realitate, traseul migrării este modelat de teren, goluri, apă și limitarea expansiunii.

  • Confirmă adâncimea capătului și trecerea liberă prin ieșire.
  • Înregistrează injectarea efectivă în fiecare zonă.
Sisteme de lănci HAMMPACK →Expansiunea limitată și efectul în teren →

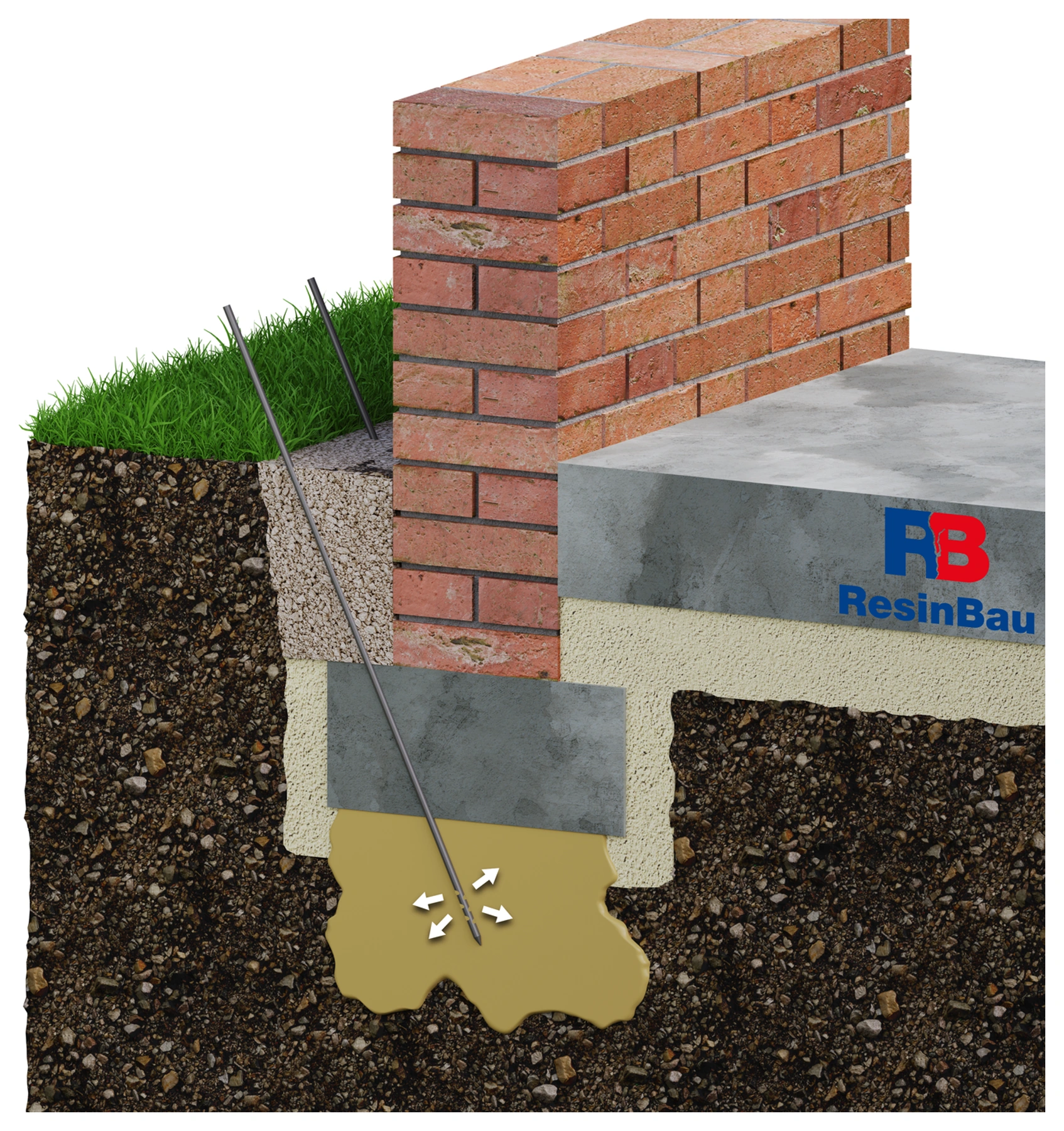

Zona ieșirilor trebuie să se afle în stratul acoperit de tehnologie.

06 · Modul de ieșire a materialului

Variantă de lance: injectare prin segmentul perforat

Segmentul perforat creează mai multe căi de ieșire a materialului. Poziția și lungimea lui trebuie corelate cu stratul de lucru; nu este suficient ca doar capătul lăncii să atingă adâncimea dorită. Poziția găurilor nu garantează distribuirea egală a injectării în orice teren.

Dacă scopul este o barieră împotriva apei, recepția trebuie să includă continuitatea și etanșeitatea zonei. SoilConsolid se selectează pentru terenul identificat și condițiile de apă. GeoPolymer.55 poate fi luat în considerare pentru o asemenea barieră după selectare individuală și o probă de continuitate și etanșeitate, cu controlul expansiunii și migrării; volumul galben din schemă singur nu confirmă rezultatul.

  • Amplasează toate ieșirile în zona țintă.
  • Recepționează rezultatul conform scopului injectării.
SoilConsolid →GeoPolymer.55 →Curățarea sistemelor după rășini →

Mai întâi explică schimbarea reazemului

Un perete care fisurează, o pardoseală care se tasează și o placă ce basculează sub sarcină nu indică automat aceeași problemă. Pot exista goluri lângă construcție, umplutură afânată, schimbarea condițiilor de apă sau un strat mai slab în adâncime. Evaluarea trebuie să includă construcția, terenul, apa și istoricul deplasărilor.

Adună secțiunile fundațiilor, rezultatele investigațiilor terenului, poziția instalațiilor și măsurătorile nivelurilor și fisurilor. Stabilește dacă procesul continuă. Fără aceasta, introducerea materialului în golul cel mai ușor accesibil poate schimba un simptom local, lăsând cauza tasării în alt strat.

Definește rezultatul așteptat

Consolidarea și etanșarea terenului

Materialul trebuie să acționeze asupra zonei identificate a terenului, de exemplu să lege granulele sau să limiteze curgerea apei. Selectarea depinde de posibilitatea penetrării și de condițiile de umiditate. Simpla umplere a golului de sub placă nu confirmă consolidarea stratului mai adânc.

Umplerea golului și refacerea reazemului

Scopul este ocuparea controlată a spațiului disponibil. Trebuie identificate legăturile lui și asigurată observarea progresului. La stabilizare, ridicarea neplanificată a construcției este un semnal de oprire.

Ridicare controlată

Ridicarea este aici un element intenționat al proiectului. Necesită stabilirea nivelului țintă, a diferențelor admisibile de deplasare, a ordinii și pragurilor de oprire. Consumul de rășină nu înlocuiește măsurarea mișcării.

Limitarea aportului de apă

Bariera împotriva apei are alte criterii decât îmbunătățirea reazemului. Dacă problema este aportul în spatele peretelui, compară soluția cu o cortină de injectare și identifică posibilitatea ocolirii barierei.

Expansiunea este un instrument, nu rezultatul reparației

Rășina care se expandează într-un spațiu limitat se comportă diferit față de spuma care crește liber într-un recipient. Terenul și construcția încărcată limitează creșterea. De aceea, coeficientul de spumare liberă nu este suficient pentru calcularea consumului sau a forței de ridicare.

Rezistența epruvetei de material nu este capacitatea portantă a întregului sistem teren–fundație. Schimbarea reazemului depinde și de distribuirea materialului, starea terenului și conlucrarea construcției. Selectarea trebuie să indice cum va fi verificat rezultatul în teren și în construcție.

Lancea trebuie să introducă materialul în stratul corect

Planifică punctele de injectare în secțiune și în plan. Alege accesul din interior sau din exterior, ținând cont de instalații, marginile fundației și nivelul de lucru necesar. Dispunerea adâncimilor succesive trebuie să rezulte din tehnologia adoptată, nu doar din lungimea lăncii disponibile.

Capătul deschis, vârful care se deschide în timpul injectării și segmentul perforat creează căi diferite de ieșire a materialului. Alege sistemul lăncii pentru zona pe care dorești să o acoperi și pentru condițiile de montare. Calculatorul de geometrie ajută la determinarea accesului; nu stabilește stratul care necesită consolidare.

Tronsonul de referință corelează injectarea cu măsurarea

Înainte de începere, stabilește punctele de referință și citirile inițiale. Proba trebuie să verifice injectarea, comunicarea, bilanțul și reacția construcției în condiții reprezentative. Înregistrează materialul, temperatura, porțiile, timpul, presiunea și deplasările.

Injectează în etapele stabilite în tehnologie, cu timp pentru evaluarea reacției. Expansiunea poate continua după oprirea pompei. Întrerupe la mișcare neplanificată, scurgere necontrolată, consum atipic sau creșterea presiunii fără debit. Stabilește criteriile de oprire și reluare înainte de probă, nu abia după observarea deplasării.

Recepția trebuie să corespundă scopului

Pentru stabilizare sau îmbunătățirea terenului, proiectul stabilește modul de evaluare a reazemului obținut și încercările necesare. Pentru ridicare, se documentează nivelurile, diferențele de deplasare și comportamentul elementelor vecine. Pentru bariera de apă, se controlează debitul și continuitatea zonei de etanșare.

Păstrează documentația punctelor, adâncimilor și cantităților împreună cu măsurătorile de dinaintea, din timpul și de după lucrări. Planifică observarea într-o perioadă corespunzătoare cauzei tasării și variațiilor apelor. Revenirea la nivel nu dovedește prin ea însăși eliminarea cauzei pierderii reazemului.

SELECTARE RESINBAU

Materialul rezultă din condiții

SoilConsolid →

Consolidare și bariere împotriva apei în terenul evaluat. Sistemul PU cu catalizator necesită apă pentru reacție și este injectat pe un circuit; vâscozitatea redusă nu garantează penetrarea oricărui teren.

GeoStabil →

Stabilizarea terenului și subturnări sub plăci. Materialul bicomponent formează o masă semirigidă; TDS declară absența spumării. Selectarea include timpul de lucru și sistemul de injectare.

GeoPolymer.55 →

Sistem bicomponent de spumă pentru umplere, stabilizare și ridicare proiectate. Evaluează efectul expansiunii în condiții reale și cu măsurarea construcției.

GeoPolymer.350 →

Sistem de spumă cu densitate mai mare pentru goluri identificate și stabilizare. Alegerea între acesta și GeoPolymer.55 rezultă din proiect și parametrii TDS, nu doar din denumire sau din volumul liber al spumei.

Calculează ceea ce cunoști

CALCULATORGeometria accesului sub fundație →

Stabilește lungimea și poziția lăncii pentru zona dată. Instrumentul nu calculează capacitatea portantă sau înălțimea ridicării.

CALCULATORPregătirea materialului →

Verifică produsul și proporțiile corespunzătoare. Proporția masică nu trebuie să fie egală cu cea volumetrică.

CALCULATORBilanțul consumului →

Convertește porțiile componentelor corespunzătoare; păstrează o înregistrare separată a rezultatului probei în teren.

Pasul următor

CITEȘTE ÎN CONTINUARESisteme de lănci și zone de injectare →

Alege construcția și poziția ieșirilor pentru tehnologie.

CITEȘTE ÎN CONTINUAREFisurile ca simptom →

Corelează observarea construcției cu cauza pierderii reazemului.

CITEȘTE ÎN CONTINUAREBarieră împotriva apei →

Când scopul principal este limitarea aportului de apă.

Discutați condițiile proiectului dumneavoastră

Pregătește secțiunea, descrierea apei și mișcării și rezultatele probelor anterioare. ResinBau ajută la selectarea materialului și a tehnologiei de execuție.

Discutați proiectul / alegerea tehnică ↗
