CONNAISSANCES · TERRAIN ET FONDATIONS

Terrain et fondations : stabilisation, vides, relevage

Ces trois tâches peuvent faire appel à l'injection, mais leurs objectifs et leur réception diffèrent. Commencez par la cause de la perte d'appui, puis choisissez le matériau et le contrôle de la structure.

ÉvaluationDéroulement et variantesChoix et prochaine étape

SUIVEZ LE PROCÉDÉ

Terrain et fondations : six variantes d'accès et de répartition

Il s'agit d'un ensemble de variantes, et non de six opérations successives. Les deux premières coupes montrent l'accès sous la fondation, les deux suivantes sous la dalle, et les dernières comparent la sortie du matériau de la lance. Définissez d'abord l'objectif : consolidation, rétablissement de l'appui, relevage prévu par le projet ou barrière contre l'eau.

La lance définit le point d'injection ; la zone jaune représente le volume d'action visé.

01 · Accès sous la fondation

Objectif et variante A : accès sous la fondation depuis l'intérieur

Le matériau doit atteindre la couche identifiée sous la fondation. Le dessin relie l'angle mesuré depuis le sol intérieur, le recul de l'entrée par rapport au mur, le niveau de sous-face de fondation et la profondeur de travail sous celle-ci. La longueur de lance est mesurée suivant l'axe et n'est donc pas égale à la profondeur verticale.

L'indication 50% donne un point de référence dans la géométrie du mur illustrée ; elle ne définit pas la position du renforcement pour toute fondation. Le volume jaune ne garantit ni la forme de la portée ni une amélioration de capacité portante. L'objectif et la couche de travail doivent être définis par l'évaluation de la structure et du terrain.

  • Identifiez la fondation, la dalle et les réseaux.
  • Définissez la couche cible avant de calculer la longueur.
Géométrie d'accès sous la fondation →Évaluation de la perte d'appui →
L'accès extérieur modifie le point d'entrée et la référence de l'angle.

02 · Accès sous la fondation

Variante B : accès sous la fondation depuis l'extérieur

Ici, l'angle est mesuré depuis la surface du terrain et le recul de l'entrée depuis le mur extérieur. Avec la profondeur de la sous-face de fondation, ils définissent la trajectoire de la lance. Les extrémités repérées à différents niveaux montrent des positions possibles des zones d'injection, et non une succession obligatoire de trois injections.

Le choix d'un accès extérieur nécessite de vérifier l'espace disponible, les réseaux et les couches près de la fondation. Pendant l'injection, consignez la consommation et mesurez la structure. Un soulèvement non prévu pendant la stabilisation impose l'arrêt ; le relevage doit être un objectif conçu séparément.

  • Vérifiez la référence de l'angle au terrain.
  • Définissez les seuils d'arrêt avant l'essai.
Essai et mesure de la structure →

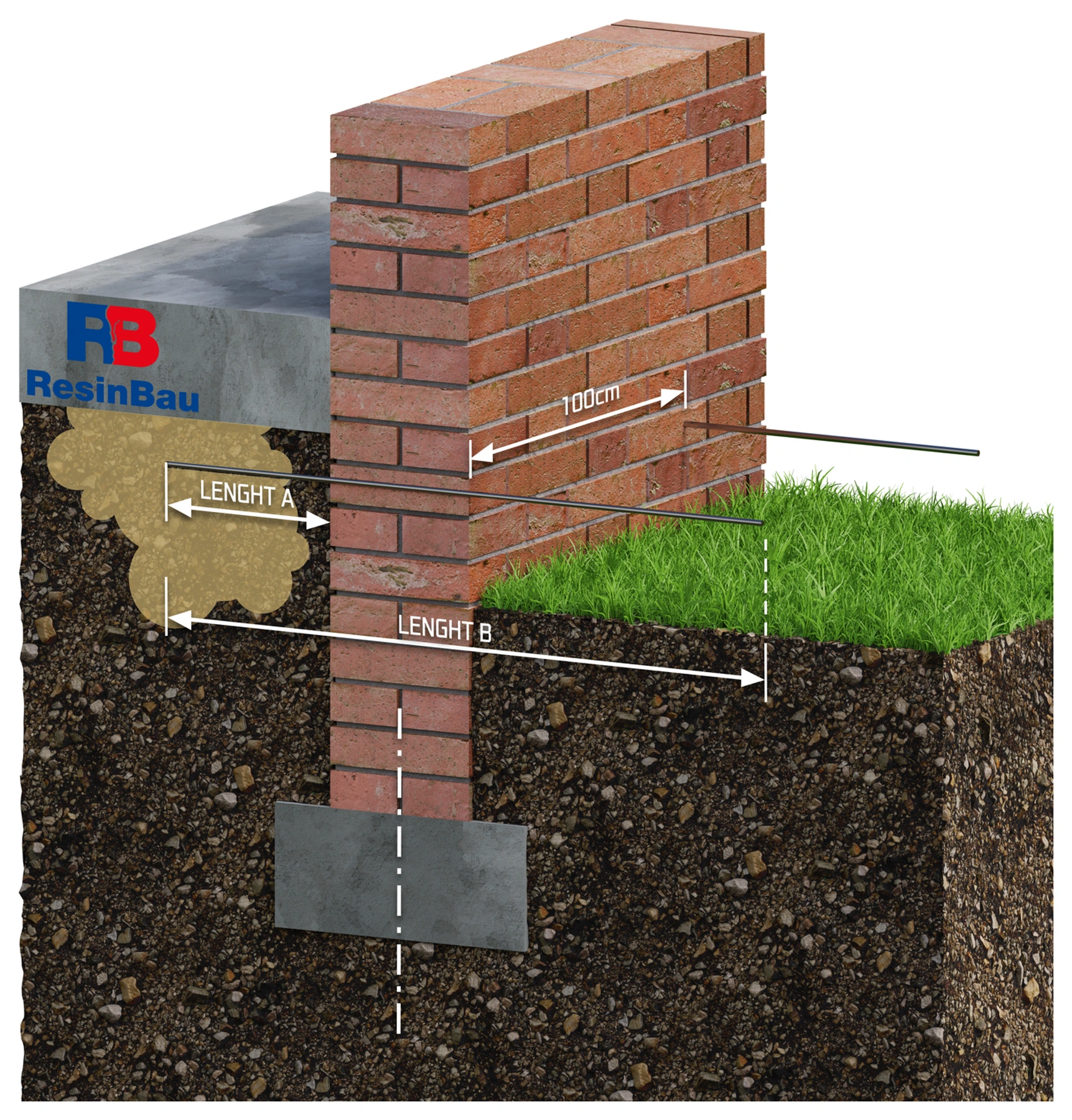

Le point d'injection se situe sous la dalle, et l'accès traverse la zone du mur.

03 · Accès sous la dalle

Variante C : sous la dalle avec des lances horizontales depuis l'extérieur

Cette variante permet d'injecter dans l'espace sous la dalle depuis l'extérieur. Identifiez ses liaisons et la cause de la perte d'appui. Les deux repères de longueur distinguent le segment plus court dans la zone sous la dalle et le trajet plus long d'accès à cet emplacement.

La cote de 100 cm de l'illustration appartient à la disposition de lances représentée ; elle ne constitue pas un espacement prêt à l'emploi pour toute dalle. Planifiez les points et la zone d'injection à partir d'un essai, et évaluez la progression par l'observation de la structure et le bilan. Remplir le vide le plus proche ne prouve pas l'amélioration du terrain plus profond.

  • Déterminez si la cible est un vide ou une couche de terrain plus profonde.
  • Contrôlez les migrations possibles hors de l'emprise de la dalle.
Distinction des objectifs d'injection →GeoStabil →

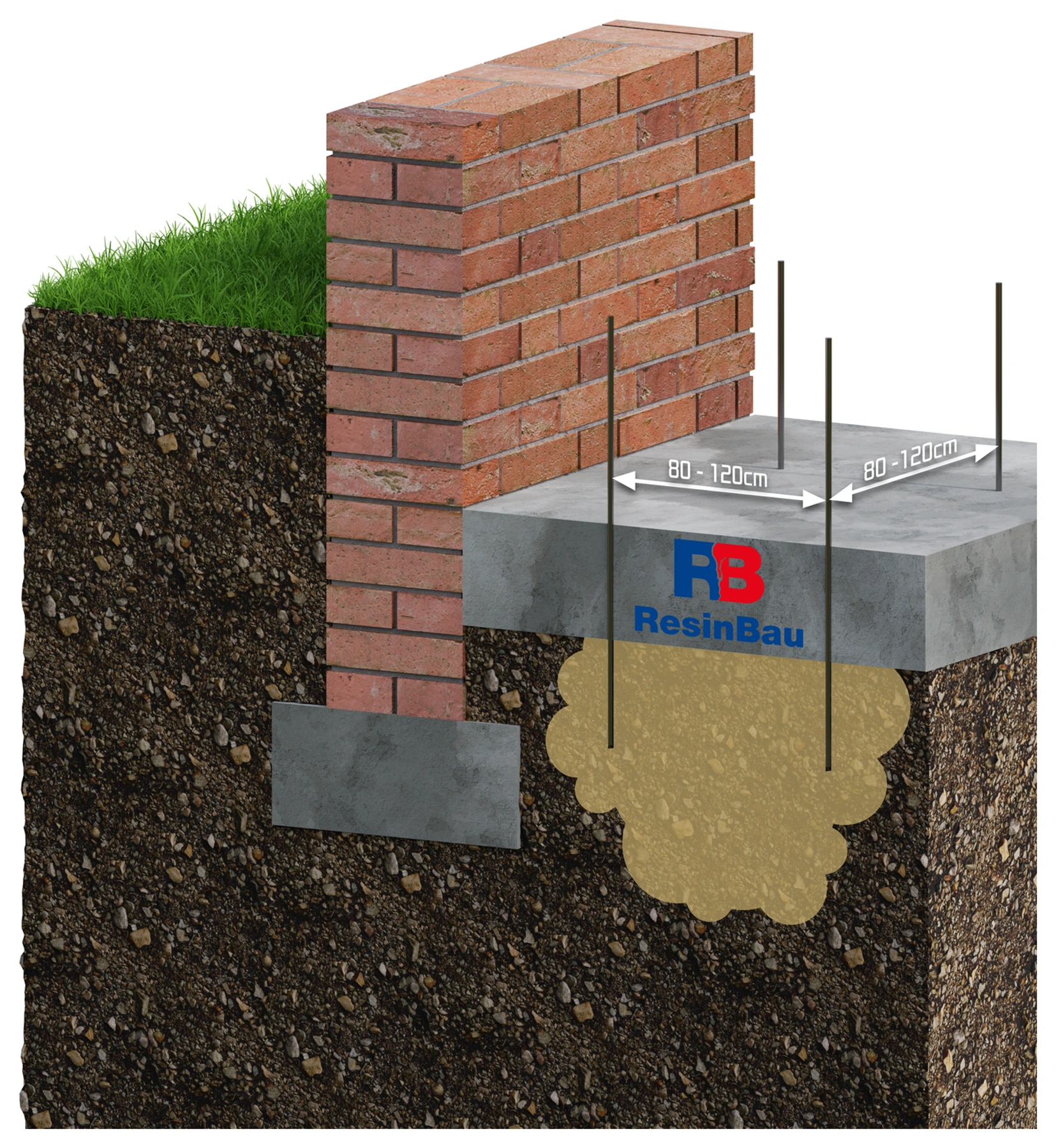

Le percement de la dalle donne un accès direct à la zone d'appui identifiée.

04 · Accès sous la dalle

Variante D : sous la dalle par des forages depuis l'intérieur

Avant de définir les points, identifiez l'épaisseur et les couches de la dalle, les armatures et les réseaux. Les extrémités des lances doivent se situer dans la zone visée par le procédé retenu. L'espacement de 80–120 cm est un paramètre de la variante illustrée ; le quadrillage réel doit être adapté au terrain et au résultat de l'essai.

Pour le remplissage des vides et la stabilisation, vérifiez que la dalle ne commence pas à se soulever de façon imprévue. Si l'objectif est le relevage, il faut définir les niveaux cibles, les différences de déplacement admissibles et les mesures pendant l'injection. L'expansion du matériau peut continuer après l'arrêt de la pompe.

  • Tracez les points en tenant compte des réseaux.
  • Mesurez les déplacements indépendamment de la consommation.
GeoPolymer.55 : choix du système →Essai et critères d'arrêt →

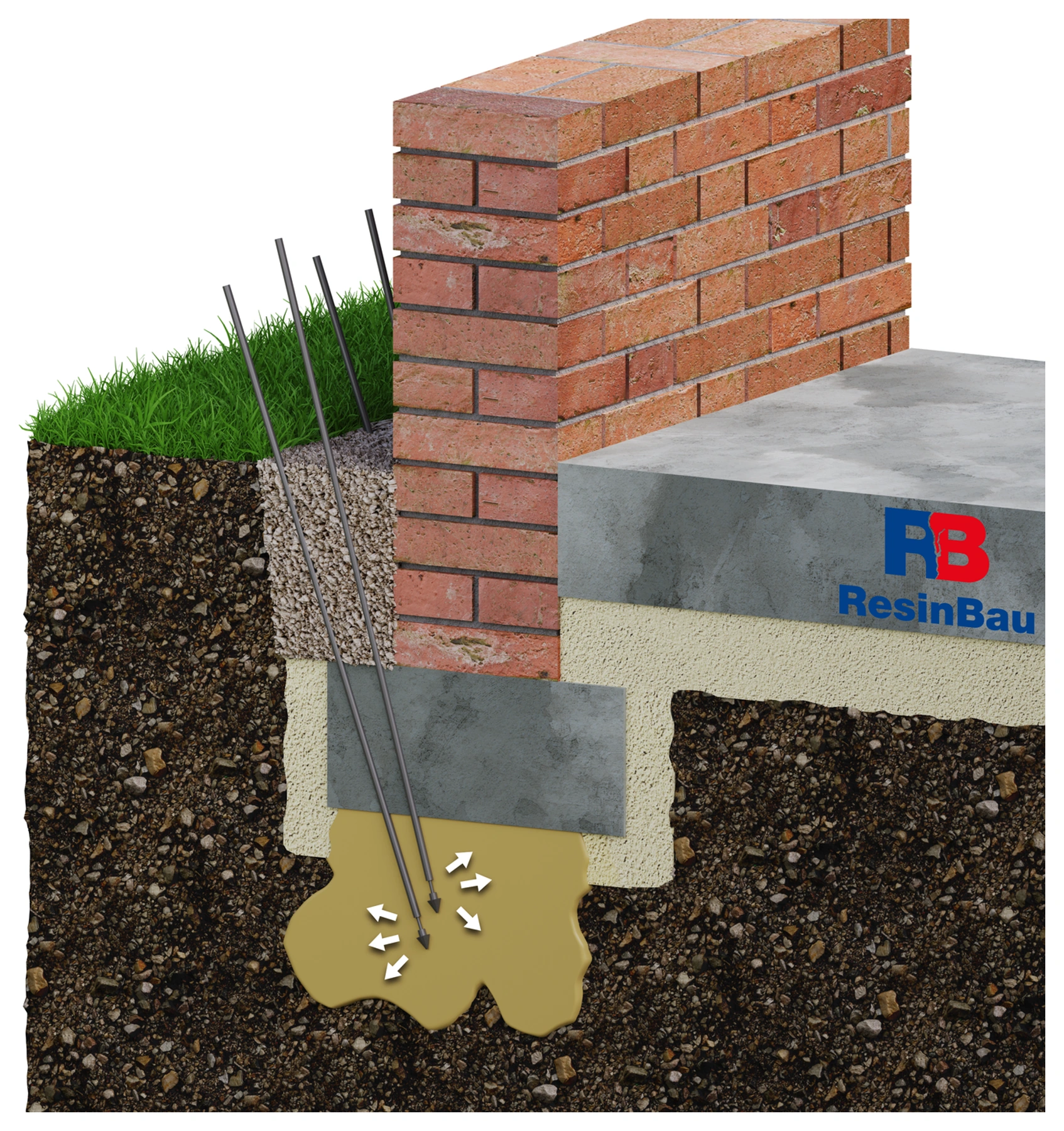

La sortie terminale localise l'injection près de l'extrémité de la lance.

05 · Mode de sortie du matériau

Variante de lance : injection par l'extrémité ouvrable

Dans cette variante, la pointe est ouverte selon la conception du système et le matériau sort à l'extrémité de la lance. Le lieu de départ de l'injection dépend donc de la position réelle de l'extrémité, et non de la seule longueur visible au-dessus du terrain.

Adaptez la pose et l'ouverture aux conditions du terrain et au système précis. Les flèches indiquent la direction de sortie du matériau ; le volume jaune reste une illustration de la zone visée. En réalité, la migration est déterminée par le terrain, les vides, l'eau et le confinement de l'expansion.

  • Confirmez la profondeur de l'extrémité et le dégagement de la sortie.
  • Consignez l'injection réelle dans chaque zone.
Systèmes de lances HAMMPACK →Expansion confinée et effet dans le terrain →

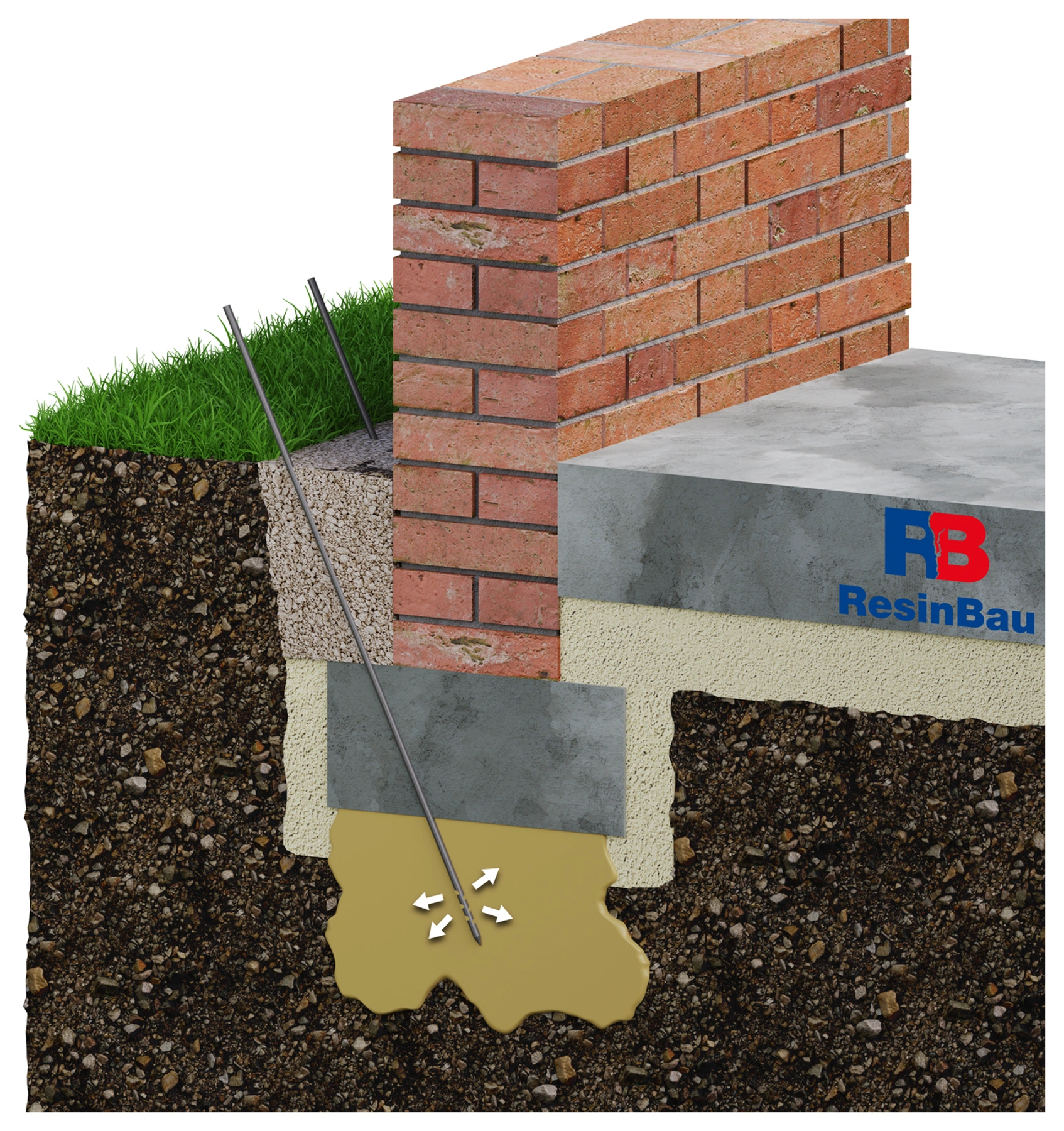

La zone de sorties doit se situer dans la couche visée par le procédé.

06 · Mode de sortie du matériau

Variante de lance : injection par la section perforée

La section perforée crée plusieurs sorties de matériau. Sa position et sa longueur doivent être adaptées à la couche de travail ; il ne suffit pas que l'extrémité de la lance atteigne la profondeur voulue. La disposition des orifices ne garantit pas une répartition uniforme dans chaque terrain.

Si l'objectif est une barrière contre l'eau, la réception doit porter sur la continuité et l'étanchéité de la zone. SoilConsolid est choisi selon le terrain identifié et les conditions d'eau. GeoPolymer.55 peut être envisagé pour cette barrière après un choix spécifique et un essai de continuité et d'étanchéité, avec contrôle de l'expansion et de la migration ; le seul volume jaune du schéma ne confirme pas le résultat.

  • Placez toutes les sorties dans la zone cible.
  • Réceptionnez le résultat selon l'objectif de l'injection.
SoilConsolid →GeoPolymer.55 →Nettoyage des systèmes après résines →

Expliquez d'abord la modification de l'appui

Un mur fissuré, un sol intérieur qui tasse et une dalle qui bascule sous charge n'indiquent pas automatiquement le même problème. Il peut s'agir de vides près de la structure, d'un remblai décomprimé, d'un changement des conditions d'eau ou d'une couche plus faible en profondeur. L'évaluation doit couvrir la structure, le terrain, l'eau et l'historique des déplacements.

Rassemblez les coupes des fondations, les résultats d'études du terrain, la position des réseaux et les mesures de niveaux et de fissures. Déterminez si le processus se poursuit. Sinon, injecter dans le vide le plus accessible peut modifier un symptôme local en laissant la cause du tassement dans une autre couche.

Nommez le résultat attendu

Consolidation et étanchéification du terrain

Le matériau doit agir sur la zone de terrain identifiée, par exemple lier les grains ou limiter l'écoulement d'eau. Le choix dépend de la capacité de pénétration et des conditions d'humidité. Le seul remplissage d'un vide sous la dalle ne confirme pas la consolidation d'une couche plus profonde.

Remplissage d'un vide et rétablissement de l'appui

L'objectif est d'occuper l'espace disponible de manière contrôlée. Il faut identifier ses communications et permettre l'observation de la progression. Lors d'une stabilisation, un soulèvement non prévu de la structure est un signal d'arrêt.

Relevage contrôlé

Ici, le soulèvement est un élément intentionnel du projet. Il nécessite la définition du niveau cible, des différences de déplacement admissibles, de la séquence et des seuils d'arrêt. La consommation de résine ne remplace pas la mesure du mouvement.

Limitation des arrivées d'eau

Une barrière contre l'eau répond à des critères différents de l'amélioration de l'appui. Si le problème est une arrivée derrière le mur, comparez la solution à un rideau d'injection et évaluez la possibilité de contournement de la barrière.

L'expansion est un moyen, pas le résultat de la réparation

Une résine en expansion dans un espace confiné se comporte autrement qu'une mousse en expansion libre dans un récipient. Le terrain et la structure chargée limitent l'expansion. Le coefficient de moussage libre ne suffit donc pas pour calculer la consommation ou la force de relevage.

La résistance d'une éprouvette de matériau n'est pas la capacité portante de l'ensemble terrain–fondation. La modification de l'appui dépend aussi de la répartition du matériau, de l'état du terrain et de l'interaction de la structure. Le choix doit préciser comment le résultat sera vérifié dans le terrain et sur l'ouvrage.

La lance doit injecter dans la bonne couche

Planifiez les points d'injection en coupe et en plan. Choisissez l'accès depuis l'intérieur ou l'extérieur en tenant compte des réseaux, des bords de fondation et du niveau de travail requis. La répartition des profondeurs successives doit découler du procédé retenu, et non seulement de la longueur de la lance disponible.

Une extrémité ouverte, une pointe ouvrable pendant l'injection et une section perforée créent des sorties différentes du matériau. Choisissez le système de lance selon la zone à traiter et les conditions de pose. Le calculateur géométrique aide à définir l'accès ; il ne détermine pas la couche nécessitant un renforcement.

La section de référence associe injection et mesure

Avant de commencer, définissez les points de référence et les lectures initiales. L'essai doit vérifier l'injection, les communications, le bilan et la réaction de la structure dans des conditions représentatives. Consignez le matériau, la température, les portions, le temps, la pression et les déplacements.

Injectez selon les étapes définies dans le procédé, en laissant le temps d'évaluer la réaction. L'expansion peut se poursuivre après l'arrêt de la pompe. Arrêtez en cas de mouvement non prévu, de fuite incontrôlée, de consommation inhabituelle ou de hausse de pression sans débit. Définissez les critères d'arrêt et de reprise avant l'essai, et non seulement après l'observation d'un déplacement.

La réception doit correspondre à l'objectif

Pour la stabilisation ou l'amélioration du terrain, le projet définit l'évaluation de l'appui obtenu et les essais nécessaires. Pour le relevage, les niveaux, différences de déplacement et le comportement des éléments voisins sont documentés. Pour une barrière contre l'eau, on contrôle le débit et la continuité de la zone d'étanchéité.

Conservez la documentation des points, profondeurs et quantités avec les mesures avant, pendant et après les travaux. Planifiez un suivi sur une période adaptée à la cause du tassement et aux variations des eaux. Le retour au niveau ne prouve pas à lui seul l'élimination de la cause de perte d'appui.

CHOIX RESINBAU

Le matériau dépend des conditions

SoilConsolid →

Consolidation et barrières contre l'eau dans un terrain identifié. Le système PU avec catalyseur nécessite de l'eau pour réagir et est injecté par un circuit ; sa faible viscosité ne garantit pas la pénétration de tout terrain.

GeoStabil →

Stabilisation du terrain et remplissage sous les dalles. Le matériau bicomposant forme une masse semi-rigide ; la TDS déclare l'absence de moussage. Le choix inclut le temps d'utilisation et le système d'injection.

GeoPolymer.55 →

Système de mousse bicomposant pour remplissage, stabilisation et relevage conçus par le projet. Évaluez l'effet d'expansion dans les conditions réelles avec mesure de la structure.

GeoPolymer.350 →

Système de mousse de densité plus élevée pour les vides identifiés et la stabilisation. Le choix entre ce produit et GeoPolymer.55 découle du projet et des paramètres de la TDS, et non uniquement du nom ou du volume de mousse en expansion libre.

Calculez ce que vous connaissez

CALCULATEURGéométrie d'accès sous la fondation →

Définissez la longueur et la position de la lance pour la zone visée. L'outil ne calcule ni la capacité portante ni la hauteur de relevage.

CALCULATEURPréparation du matériau →

Vérifiez le produit et les proportions appropriés. Un rapport massique n'est pas nécessairement égal au rapport volumique.

CALCULATEURBilan de consommation →

Convertissez les portions des composants appropriés ; conservez séparément les résultats de l'essai dans le terrain.

Prochaine étape

POUR ALLER PLUS LOINSystèmes de lances et zones d'injection →

Choisissez la conception et la position des sorties selon le procédé.

POUR ALLER PLUS LOINLes fissures comme symptôme →

Reliez l'observation de la structure à la cause de perte d'appui.

POUR ALLER PLUS LOINBarrière contre l'eau →

Lorsque l'objectif principal est de limiter les arrivées d'eau.
