Mark och grund: stabilisering, hålrum, lyftning

Alla tre uppgifter kan använda injektering men har olika mål och slutkontroll. Börja med orsaken till förlorat stöd och välj sedan material och konstruktionskontroll.

UndersökningFörlopp och alternativVal och nästa steg

FÖLJ METODEN

Mark och grund: sex alternativ för åtkomst och spridning

Detta är alternativ, inte sex följande moment. De två första tvärsnitten visar åtkomst under grund, nästa två under platta och de sista jämför lansutlopp. Bestäm först målet: konsolidering, återställt stöd, projekterad lyftning eller vattenbarriär.

Lansen bestämmer tillförselplatsen; gult visar avsett påverkansområde.

01 · Åtkomst under grunden

Mål och alternativ A: åtkomst under grunden inifrån

Materialet ska nå undersökt lager under grunden. Bilden förenar vinkel från golvet, ingångsavstånd från väggen, grundens undersida och arbetsdjup nedanför. Lanslängden mäts längs axeln och är därför inte lika med vertikalt djup.

50% markerar referenspunkten i visad vägggeometri; bestämmer inte förstärkningsläge för varje grund. Gul volymkropp garanterar varken räckviddsform eller förbättrad bärförmåga. Mål och arbetslager måste bestämmas genom konstruktions- och markundersökning.

  • Undersök grund, platta och installationer.
  • Bestäm mållagret före längdberäkning.
Geometri för åtkomst under grunden →Undersökning av förlorat stöd →
Yttre åtkomst ändrar ingång och vinkelreferens.

02 · Åtkomst under grunden

Alternativ B: åtkomst under grunden utifrån

Här mäts vinkeln från markytan och ingångsavstånd från ytterväggen. Tillsammans med grundens djup bestämmer de lansens bana. Ändar på olika nivåer visar möjliga tillförselzoner, inte en obligatorisk följd av tre injekteringar.

Yttre åtkomst kräver kontroll av plats, installationer och lager vid grunden. Registrera åtgång och mät konstruktionen under tillförsel. Oplanerad höjning vid stabilisering kräver stopp; lyftning måste vara ett separat projekterat mål.

  • Kontrollera vinkelreferensen till marken.
  • Bestäm stoppgränser före provet.
Prov och konstruktionsmätning →
Tillförselpunkten ligger under plattan och åtkomsten går genom väggzonen.

03 · Åtkomst under plattan

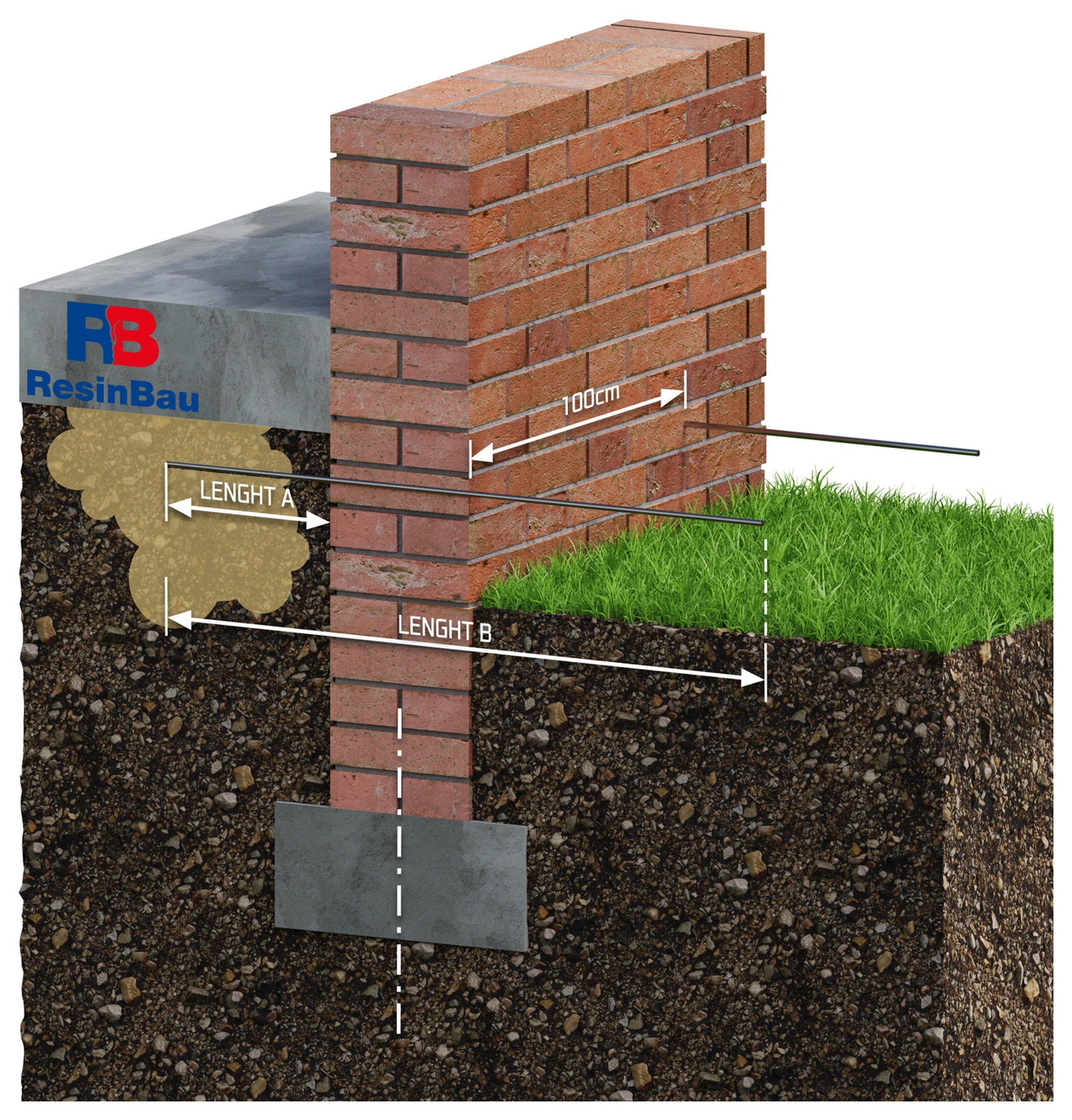

Alternativ C: under plattan med horisontella lansar utifrån

Alternativet tillåter tillförsel under plattan utifrån. Undersök dess förbindelser och orsaken till förlorat stöd. Två längdmärkningar skiljer kortare sträcka under plattan från längre åtkomstväg dit.

100 cm i bilden gäller visat lansarrangemang; inget färdigt avstånd för varje platta. Planera punkter och tillförselzon utifrån prov och bedöm framsteg genom konstruktion och materialbalans. Fyllning av närmaste hålrum bevisar inte förbättrad djupare mark.

  • Bestäm om målet är hålrum eller djupare jordlager.
  • Kontrollera möjlig materialvandring utanför plattans kontur.
Skilj injekteringsmålen åt →GeoStabil →
Genomborrning av plattan ger direkt åtkomst till undersökt stödzon.

04 · Åtkomst under plattan

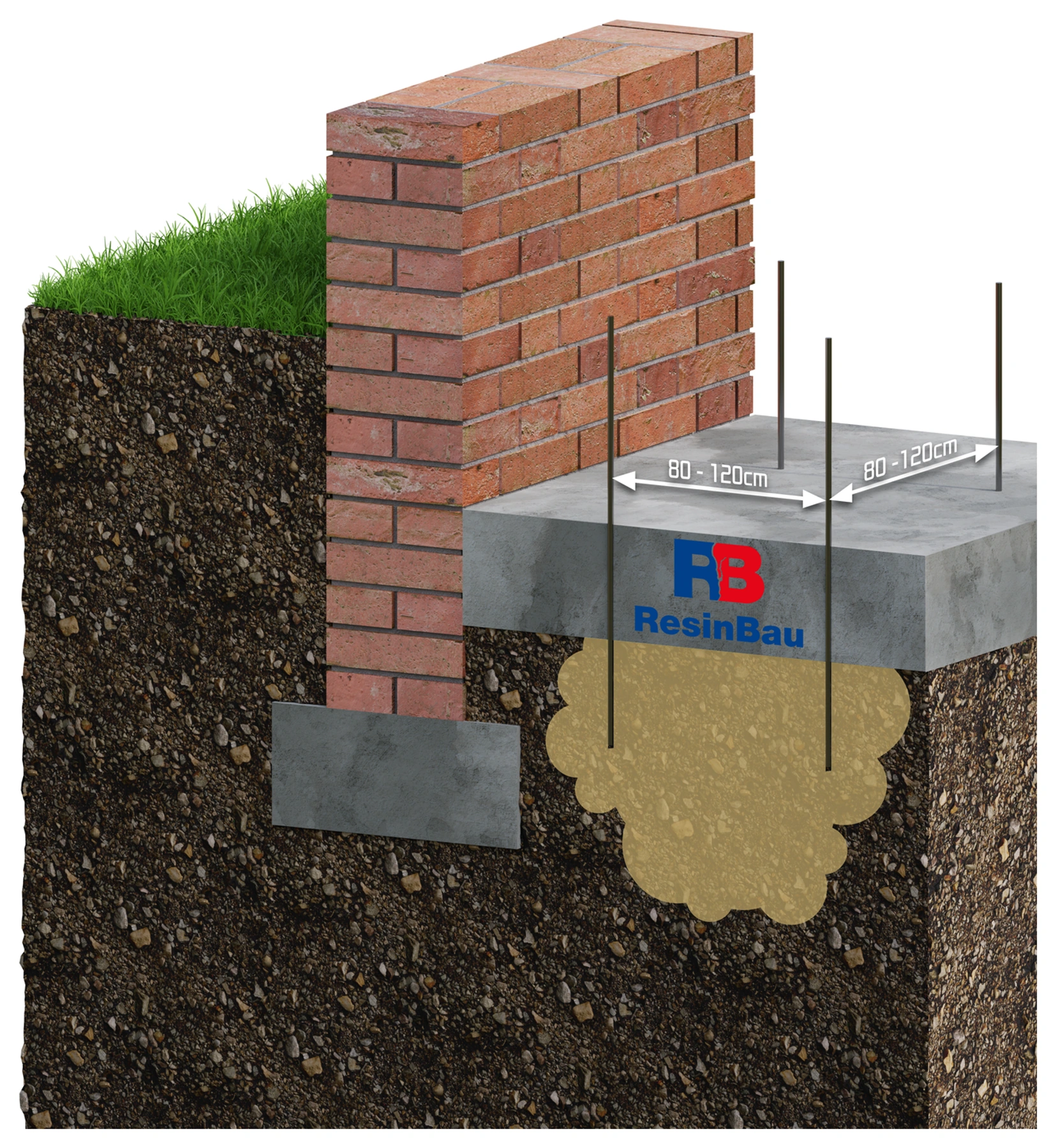

Alternativ D: under plattan genom borrhål inifrån

Undersök plattans tjocklek och lager, armering och installationer före punktmarkering. Lansändarna ska nå zonen som metoden ska omfatta. Avståndet 80–120 cm gäller visat alternativ; verkligt rutnät kopplas till underlag och provresultat.

Kontrollera vid hålrumsfyllning och stabilisering att plattan inte börjar lyftas oplanerat. Vid lyftmål behövs målnivåer, tillåtna förskjutningsskillnader och mätning under tillförsel. Materialets expansion kan fortsätta efter pumpstopp.

  • Markera punkter med hänsyn till installationer.
  • Mät förskjutningar oberoende av åtgång.
GeoPolymer.55: systemval →Prov och stoppkriterier →
Ändutloppet placerar tillförseln vid lansänden.

05 · Materialets utlopp

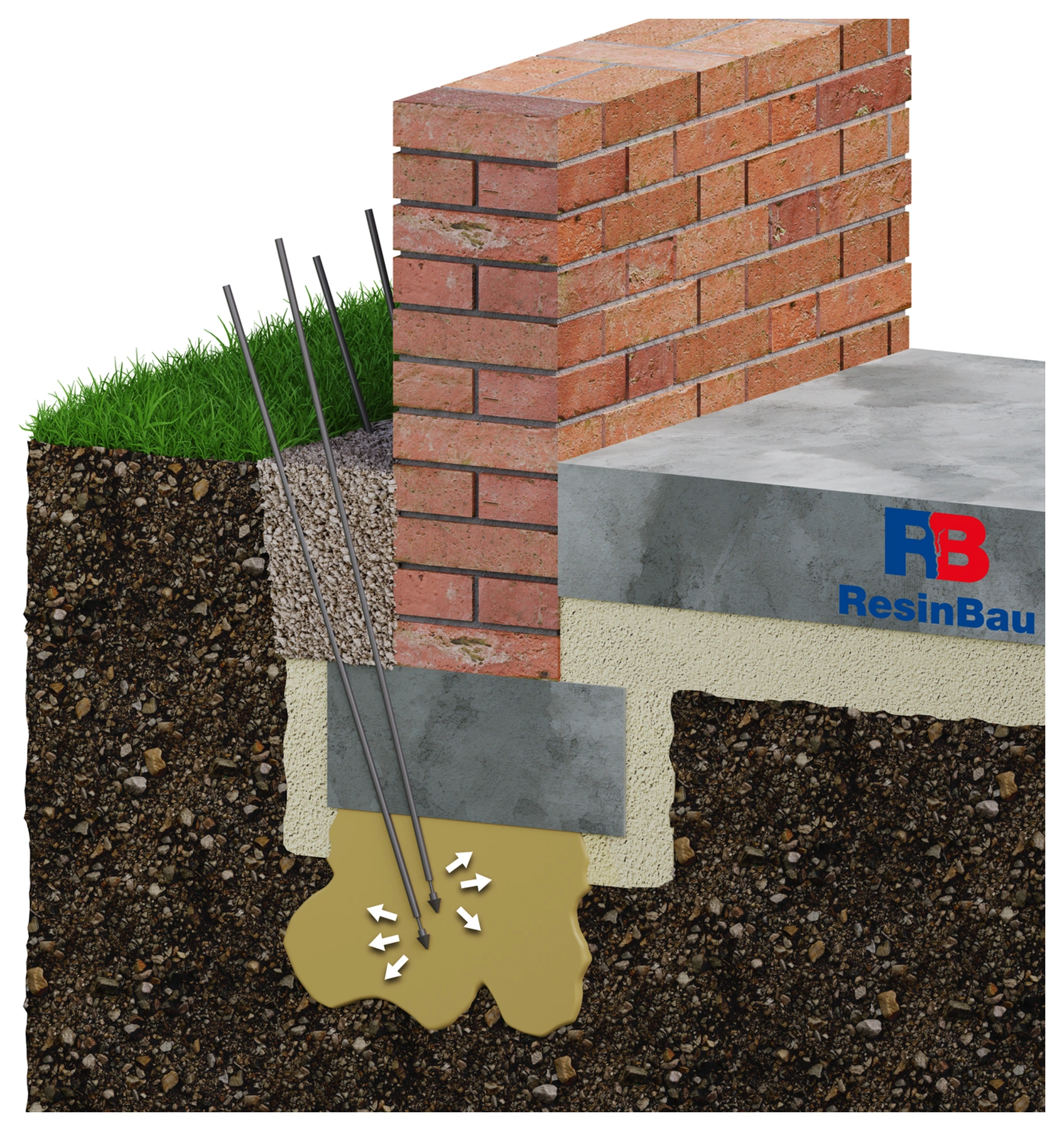

Lansalternativ: tillförsel genom öppningsbar ände

I alternativet öppnas spetsen enligt systemets konstruktion och materialet lämnar lansänden. Tillförselns startplats bestäms därför av ändens faktiska läge, inte enbart längden synlig ovanför mark.

Välj montering och öppning efter underlagsförhållanden och system. Pilarna anger utloppsriktning; den gula kroppen illustrerar avsedd zon. Verklig materialvandring formas av mark, hålrum, vatten och begränsad expansion.

  • Bekräfta änddjup och öppet utlopp.
  • Registrera faktisk tillförsel till varje zon.
HAMMPACK-lanssystem →Begränsad expansion och effekt i underlaget →
Utloppszonen ska ligga i lagret som metoden omfattar.

06 · Materialets utlopp

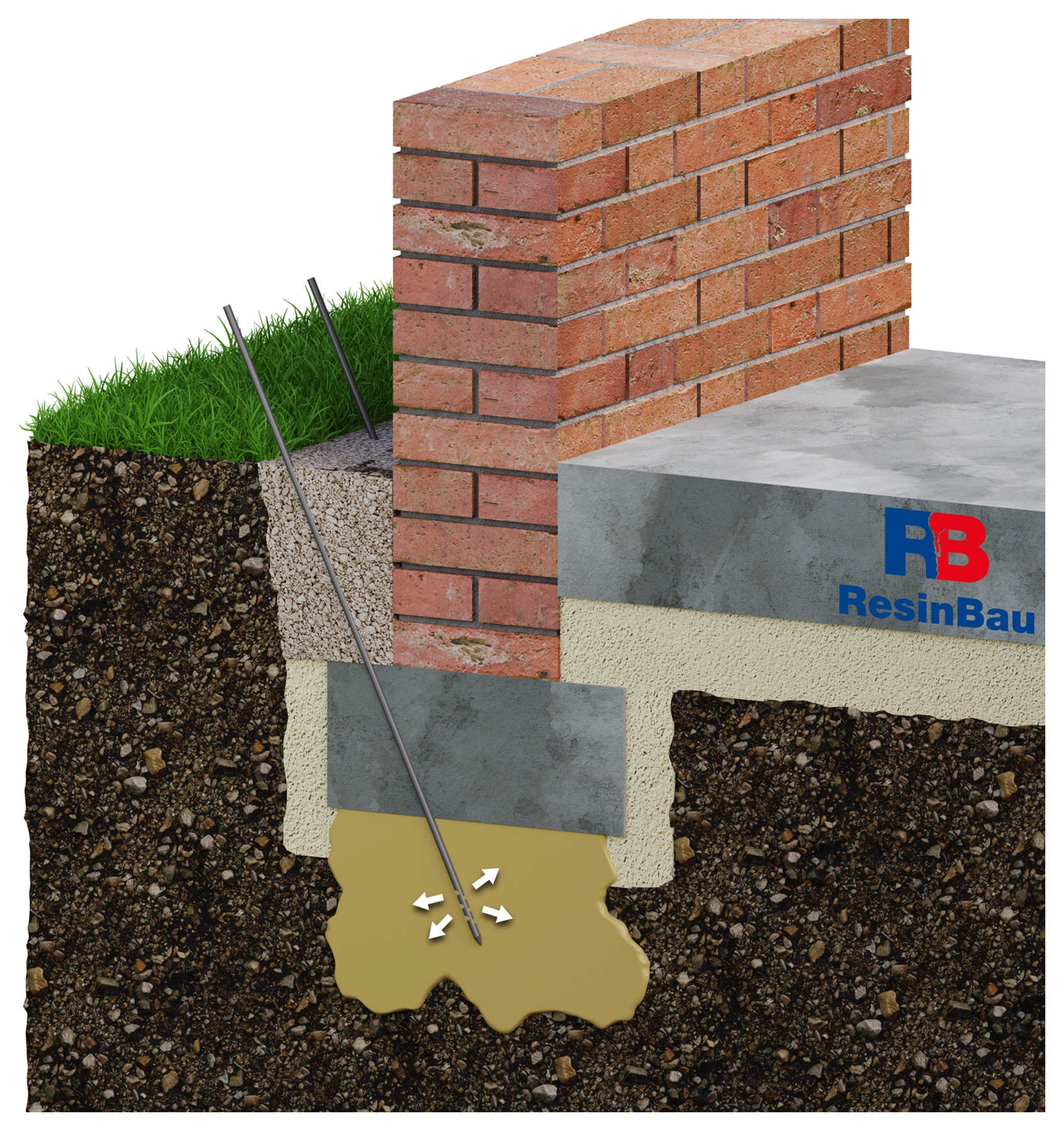

Lansalternativ: tillförsel genom perforerad del

Den perforerade delen skapar flera utloppsvägar. Läget och längden måste kopplas till arbetslagret; enbart rätt spetsdjup räcker inte. Hålplacering garanterar inte jämn fördelning i varje jordart.

Vid mål om vattenbarriär måste slutkontrollen omfatta zonens kontinuitet och täthet. SoilConsolid väljs efter undersökt mark och vattenförhållanden. GeoPolymer.55 kan övervägas efter individuellt val och prov av kontinuitet och täthet, med kontroll av expansion och materialvandring; enbart gul volymkropp i schemat bekräftar inte resultatet.

  • Placera alla utlopp i målzonen.
  • Kontrollera resultatet enligt injekteringsmålet.
SoilConsolid →GeoPolymer.55 →Rengöring av hartssystem →

Förklara först ändrat stöd

Sprucken vägg, sjunkande golv och platta som vickar under last visar inte automatiskt samma problem. Hålrum vid konstruktionen, uppluckrad återfyllning, ändrade vattenförhållanden eller djupare svagt lager är möjliga. Undersökningen ska omfatta konstruktion, mark, vatten och förskjutningshistorik.

Samla grundtvärsnitt, markundersökningar, installationslägen samt nivå- och sprickmätningar. Bestäm om processen fortgår. Annars kan tillförsel till lättast tillgängliga hålrum ändra ett lokalt symtom medan sättningsorsaken finns i annat lager.

Ange förväntad effekt

Konsolidering och tätning av mark

Materialet ska påverka undersökt markzon, exempelvis binda korn eller begränsa vattenflöde. Valet beror på inträngningsmöjlighet och fukt. Enbart fyllning under plattan bekräftar inte konsolidering av djupare lager.

Hålrumsfyllning och återställt stöd

Målet är kontrollerad fyllning av tillgängligt utrymme. Förbindelser måste undersökas och framsteg observeras. Oplanerad konstruktionshöjning vid stabilisering är stoppsignal.

Kontrollerad lyftning

Lyftningen är här en avsedd projektdel. Den kräver målnivå, tillåtna förskjutningsskillnader, ordning och stoppgränser. Hartsåtgång ersätter inte rörelsemätning.

Begränsning av vatteninflöde

En vattenbarriär har andra kriterier än förbättrat stöd. Vid inflöde bakom väggen, jämför med injekteringsridå och undersök möjliga vägar runt barriären.

Expansion är ett verktyg, inte reparationsresultatet

Harts som expanderar i begränsat utrymme beter sig annorlunda än fritt växande skum i ett kärl. Mark och belastad konstruktion begränsar tillväxten. Därför räcker fri skumningsfaktor inte för beräkning av åtgång eller lyftkraft.

Ett materialprovs hållfasthet är inte hela mark–grundsystemets bärförmåga. Ändrat stöd beror även på materialfördelning, markskick och konstruktionens samverkan. Valet bör ange hur effekten kontrolleras i underlag och objekt.

Lansen ska tillföra material till rätt lager

Planera tillförselpunkter i tvärsnitt och plan. Välj åtkomst inifrån eller utifrån med hänsyn till installationer, grundkanter och nödvändig arbetsnivå. Följande djup ska placeras enligt vald metod, inte bara tillgänglig lanslängd.

Öppen ände, spets som öppnas vid tillförsel och perforerad del ger olika utloppsvägar. Välj lanssystem efter målzon och monteringsförhållanden. Geometrikalkylatorn bestämmer åtkomst, inte vilket lager som behöver förstärkas.

Referenssträckan förenar tillförsel med mätning

Bestäm referenspunkter och startavläsningar före arbetet. Provet ska kontrollera tillförsel, förbindelser, materialbalans och konstruktionsreaktion under representativa förhållanden. Anteckna material, temperatur, portioner, tid, tryck och förskjutningar.

Tillför i metodens etapper med tid för reaktionsbedömning. Expansion kan fortsätta efter pumpstopp. Avbryt vid oplanerad rörelse, okontrollerat utflöde, avvikande åtgång eller tryckökning utan flöde. Bestäm stopp- och återstartskriterier före provet, inte först efter observerad förskjutning.

Slutkontrollen måste motsvara målet

Vid stabilisering eller markförbättring anger projektet hur erhållet stöd bedöms och vilka undersökningar som krävs. Vid lyftning dokumenteras nivåer, förskjutningsskillnader och grannkomponenters beteende. Vid vattenbarriär kontrolleras flöde och tätningszonens kontinuitet.

Spara punkt-, djup- och mängddokumentation tillsammans med mätningar före, under och efter arbetet. Planera observationstid efter sättningsorsak och vattenförändringar. Återställd nivå bevisar inte i sig att orsaken till förlorat stöd försvunnit.

RESINBAUS MATERIALVAL

Materialet väljs efter förhållandena

SoilConsolid →

Konsolidering och vattenbarriärer i undersökt mark. PU-systemet med katalysator behöver reaktionsvatten och tillförs genom en flödesväg; låg viskositet garanterar inte inträngning i alla jordarter.

GeoStabil →

Markstabilisering och undergjutning under plattor. Tvåkomponentsmaterial bildar en halvstyv massa; TDS anger ingen skumning. Valet omfattar brukstid och tillförselsystem.

GeoPolymer.55 →

Tvåkomponents skumsystem för projekterad fyllning, stabilisering och lyftning. Bedöm expansionseffekten under verkliga förhållanden med konstruktionsmätning.

GeoPolymer.350 →

Skumsystem med högre densitet för undersökta hålrum och stabilisering. Valet mellan det och GeoPolymer.55 följer projekt och TDS-parametrar, inte bara namn eller fri skumvolym.

Beräkna det du känner till

KALKYLATORGeometri för åtkomst under grunden →

Bestäm lanslängd och läge för angiven zon. Verktyget beräknar inte bärförmåga eller lyfthöjd.

KALKYLATORMaterialberedning →

Kontrollera rätt produkt och proportioner. Massförhållandet behöver inte vara lika med volymförhållandet.

KALKYLATORÅtgångsbalans →

Omvandla rätt komponentportioner; behåll separat dokumentation av markprovets resultat.

Nästa steg

LÄS VIDARELanssystem och tillförselzoner →

Välj konstruktion och utloppsplacering efter metoden.

LÄS VIDARESprickor som symtom →

Koppla konstruktionsobservation till orsaken till förlorat stöd.

LÄS VIDAREVattenbarriär →

När huvudmålet är begränsat vatteninflöde.

Diskutera ditt projekts förhållanden

Förbered tvärsnitt, beskrivning av vatten och rörelse samt tidigare provresultat. ResinBau hjälper att välja material och utförandemetod.
