Lyftning av grundkonstruktioner
Bestäm ingång, vinkel och lanslängd till vald punkt under grunden.
Varifrån förs lansen in?
Mät djupet från golvytan.
Lanslängd till grundens undersida är den sneda sträckan från ingången till grundens underyta — grundsulans undersida om sådan finns. Vägen kan gå genom mark, golvskikt eller grund. Om du träffar grundsulan måste borrhålet tillåta lansen att passera genom den till marken nedanför. Längden beskriver hela vägen från ingången till nivån, inte bara betongtjockleken att borra igenom.
Lanslängd under grunden är den fortsatta sträckan i marken till planerat stoppläge för lansspetsen. Efter passage genom grunden förs lansen vidare enligt vald metod. Summan av båda sträckorna ger totalt inskjutningsdjup, utan delen som blir kvar ovanför ytan.
I en lans med utskjutbar spets tillförs material vid änden. I en perforerad lans strömmar det ut genom hålen längs den perforerade delen. Beräkna varje spetsläge separat om flera injekteringsdjup planeras.
Jämför lansens införingsvinklar
Välj en vinkel i tabellen för att se dess resultat ovan.
| Vinkel | Från väggen | Hela lansen i hålet | Till grundens undersida | Under grunden |
|---|
BORRNING
Hur håller man den beräknade vinkeln?
En vinkelmätare (inklinometer) vid borrmaskinen hjälper att kontrollera vinkeln under borrning. I denna kalkylator räknas vinkeln från markens eller golvets horisontalplan. Märkning på borren hjälper att kontrollera borrdjupet.
Se vinkel- och djupkontroll i Kunskap →SÅ LÄSER DU MÅTTEN

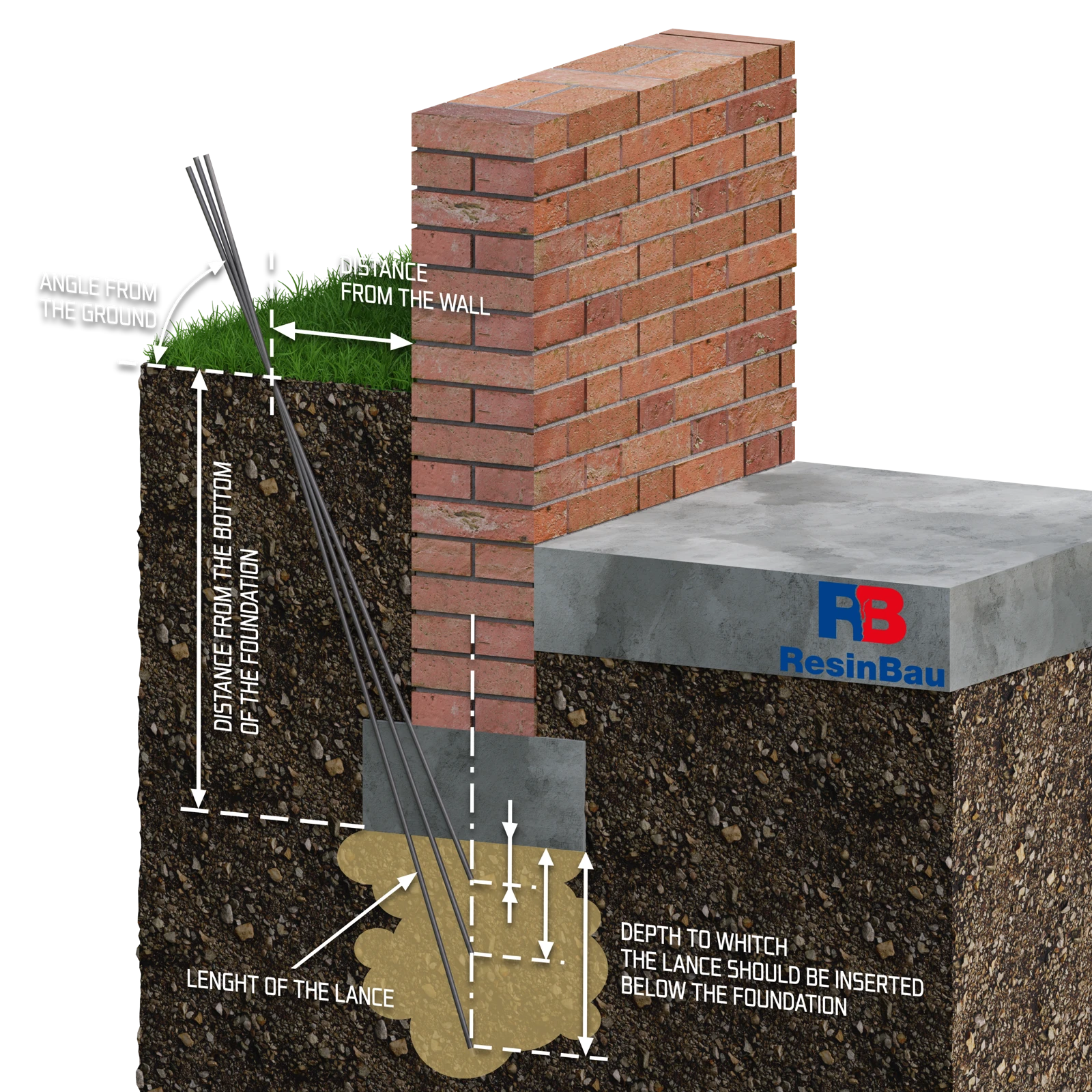

En punkt under grunden, olika åtkomstvägar
Mät avståndet till grundens undersida från lansens ingångsnivå.
Samma mätprincip: vertikalt från golvytan till grundens undersida.
Var ligger målpunkten?
I båda lägena siktar vi under väggens mitt — halva dess tjocklek. Ingångens avstånd från väggen = (djup till undersidan + djup under grunden) / vinkelns tangens − halva väggtjockleken. Vi antar att vägg och grund har gemensam axel.
Traditionellt läge använder avrundade koefficienter för sju vinklar, medan grafiskt läge använder exakta trigonometriska funktioner. Det kan ge små avrundningsskillnader.
Kalkylatorn bestämmer lansens införingsgeometri. Den anger inte lyfthöjd, hartsmängd, tryck eller injekteringsavstånd. Välj djup och mållager efter undersökta markförhållanden och stabiliseringsprojekteringen. Grundens faktiska form och hinder måste kontrolleras på plats.
