Alapok megemelése
Határozza meg a belépési pontot, a szöget és a lándzsa hosszát az alap alatti kiválasztott pontig.
Honnan vezeti be a lándzsát?
A mélységet a padló felületétől mérje.
Lándzsa hossza az alap alsó síkjáig a belépéstől az alap alsó felületének szintjéig — ha van, a sávalap aljáig — tartó ferde szakasz. Az út talajon, padlón vagy alapon keresztül vezethet. Ha sávalapot ér, a furatnak lehetővé kell tennie a lándzsa átvezetését rajta az alatta lévő talajba. A megadott hossz a belépéstől eddig a szintig tartó teljes utat írja le, nem csak az átfúrandó beton vastagságát.
Lándzsa hossza az alap alatt a további talajbeli szakasz a lándzsavég tervezett megállási helyéig. Az alapon való áthaladás után a lándzsát a kiválasztott technológiának megfelelően tovább vezetik a talajba. A két szakasz összege adja a teljes betolási mélységet, a felület felett maradó rész nélkül.
Kilökhető csúcsú lándzsánál az anyag a lándzsa végénél lép ki. Perforált lándzsánál a perforált szakasz nyílásain át távozik. Ha több injektálási mélységet tervez, minden lándzsavég-helyzetet külön számítson ki.
Lándzsa bevezetési szögeinek összehasonlítása
Válasszon szöget a táblázatban a hozzá tartozó eredmények fenti megtekintéséhez.
| Szög | A faltól | Teljes lándzsa a furatban | Az alap alsó síkjáig | Az alap alatt |
|---|
FURAT KÉSZÍTÉSE
Hogyan tartsa a kiszámított szöget?
A fúrógépre szerelt szögmérő (inklinométer) segít ellenőrizni a szöget fúrás közben. Ebben a kalkulátorban a szöget a talaj vagy a padló vízszintesétől számítjuk. A fúrószáron elhelyezett jelölés lehetővé teszi a furatmélység ellenőrzését.
Szög- és mélységellenőrzés a Tudástárban →A MÉRETEK ÉRTELMEZÉSE

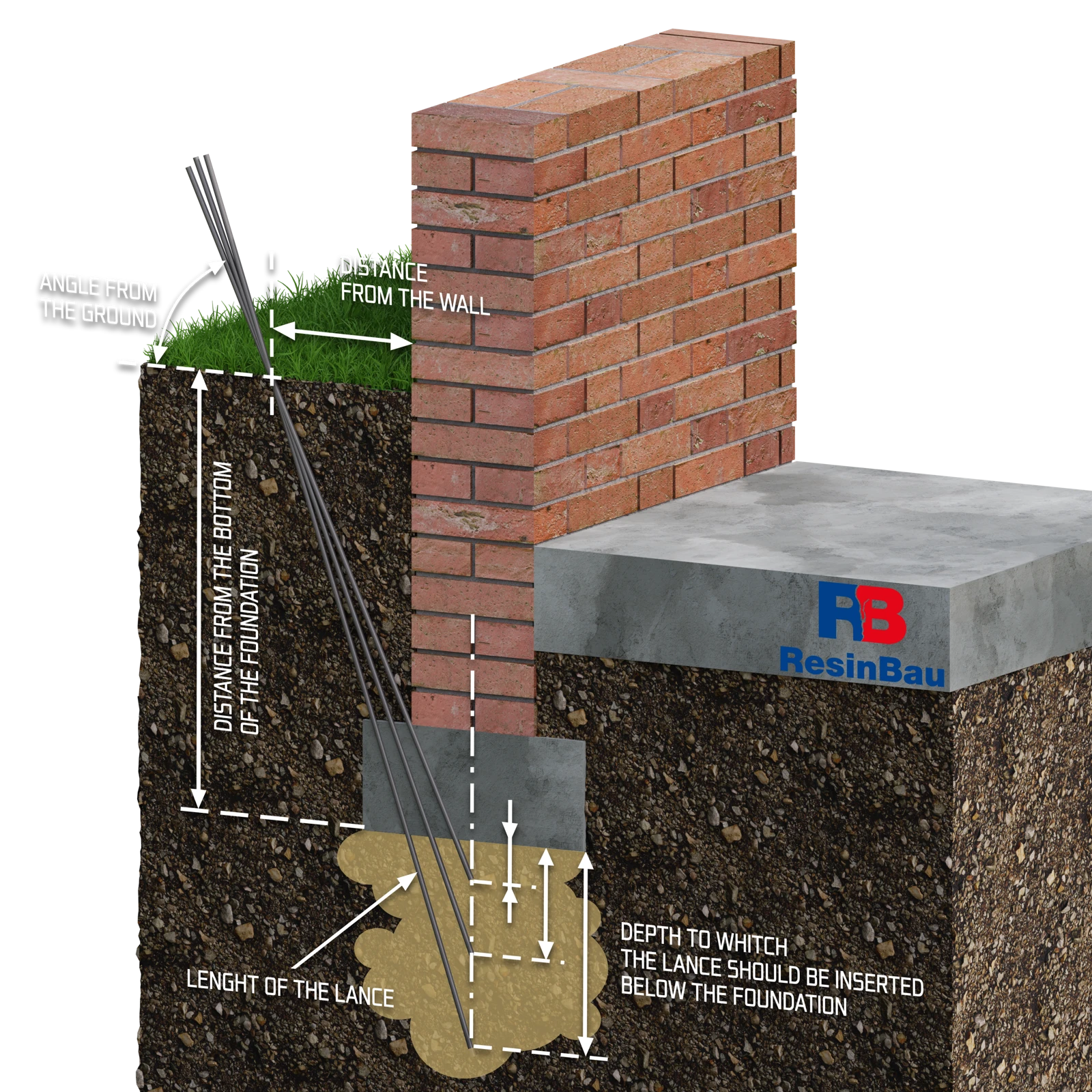

Egy pont az alap alatt, különböző elérési utak
Az alap alsó síkjáig mért távolságot a lándzsa belépési szintjétől mérje.
Ugyanaz a mérési elv: a padló felületétől függőlegesen az alap alsó síkjáig.
Hol található a célpont?
Mindkét módban a fal közepe alá célzunk — a vastagság felénél. A belépés faltól való távolsága = (mélység az alap alsó síkjáig + mélység az alap alatt) / a szög tangense − a falvastagság fele. Feltételezzük, hogy a fal és az alap tengelye közös.
A hagyományos mód hét szöghöz kerekített együtthatókat, a grafikus mód pontos trigonometrikus függvényeket használ. Ez kisebb kerekítési eltéréseket okozhat.
A kalkulátor a lándzsa bevezetésének geometriáját határozza meg. Nem adja meg az emelés mértékét, a gyantamennyiséget, a nyomást vagy az injektálási távolságot. A mélységet és a célréteget a feltárt talajviszonyokhoz és a stabilizálási tervhez kell igazítani. Az alap tényleges alakját és az akadályokat a helyszínen ellenőrizni kell.
