CALCOLATORE · STABILIZZAZIONE E SOLLEVAMENTO
Sollevamento delle fondazioni
Definisci il punto di ingresso, l'angolo e la lunghezza della lancia per il punto scelto sotto la fondazione.
Da dove inserisci la lancia?
Misura la profondità dalla superficie della pavimentazione.
Lunghezza della lancia fino al fondo della fondazione è il tratto inclinato dall'ingresso al livello della superficie inferiore della fondazione, il fondo della fondazione continua se presente. Il percorso può attraversare terreno, pavimentazione o fondazione. Se incontri la fondazione continua, il foro deve consentire alla lancia di attraversarla fino al terreno sottostante. La lunghezza indicata descrive l'intero percorso dall'ingresso a quel livello, non il solo spessore di calcestruzzo da perforare.
Lunghezza della lancia sotto la fondazione è il tratto successivo nel terreno, fino alla posizione prevista per l'arresto della punta della lancia. Dopo aver attraversato la fondazione, la lancia viene inserita ulteriormente nel terreno secondo la tecnologia scelta. La somma dei due tratti dà la profondità totale di inserimento, esclusa la parte che rimane sopra la superficie.
Nella lancia con punta espellibile, il materiale viene alimentato all'estremità. Nella lancia perforata fuoriesce dai fori lungo il tratto perforato. Se prevedi più profondità di iniezione, calcola separatamente ogni posizione della punta della lancia.
Confronta gli angoli di inserimento della lancia
Seleziona un angolo nella tabella per visualizzarne i risultati sopra.
| Angolo | Dalla parete | Intera lancia nel foro | Fino al fondo della fondazione | Sotto la fondazione |
|---|
ESECUZIONE DEL FORO
Come mantenere l'angolo calcolato?
Un goniometro (inclinometro) montato sul trapano aiuta a controllare l'angolo durante la perforazione. In questo calcolatore l'angolo è misurato rispetto all'orizzontale del terreno o della pavimentazione. Un segno sulla punta permette di controllare la profondità del foro.
Vedi il controllo dell'angolo e della profondità nella sezione Conoscenze →COME LEGGERE LE DIMENSIONI

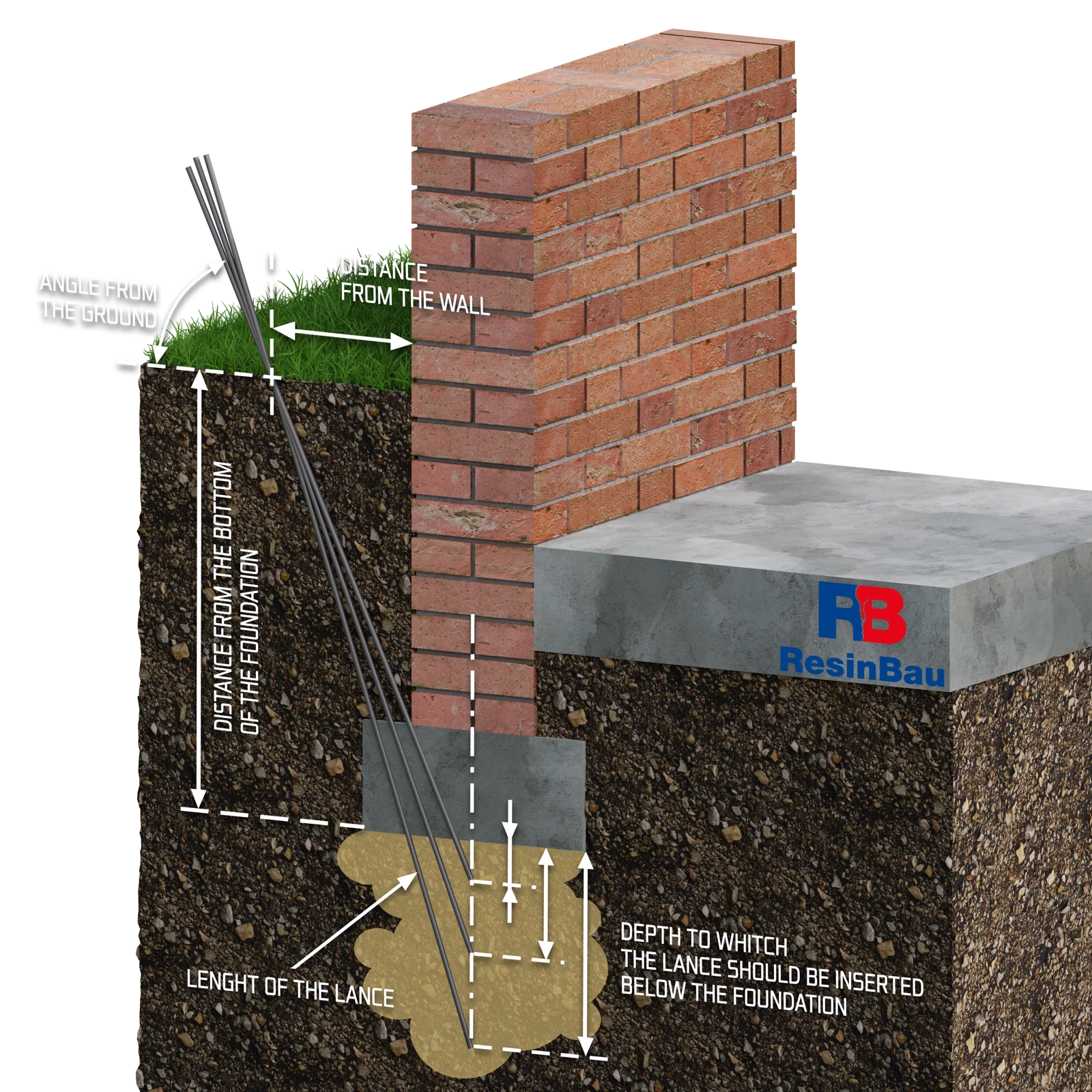

Un punto sotto la fondazione, percorsi di accesso diversi
Misura la distanza fino al fondo della fondazione dal livello di ingresso della lancia.
Stesso principio di misurazione: dalla superficie della pavimentazione verticalmente fino al fondo della fondazione.
Dove si trova il punto di destinazione?
In entrambe le modalità miriamo sotto il centro della parete, a metà del suo spessore. Distanza dell'ingresso dalla parete = (profondità fino al fondo + profondità sotto la fondazione) / tangente dell'angolo − metà dello spessore della parete. Assumiamo che parete e fondazione abbiano lo stesso asse.
La modalità tradizionale usa coefficienti arrotondati per sette angoli, mentre quella grafica usa funzioni trigonometriche esatte. Da questo possono derivare piccole differenze negli arrotondamenti.
Il calcolatore determina la geometria di inserimento della lancia. Non definisce l'entità del sollevamento, la quantità di resina, la pressione o l'interasse delle iniezioni. La profondità e lo strato di destinazione devono essere scelti in base alle condizioni del terreno accertate e al progetto di stabilizzazione. La forma effettiva della fondazione e gli ostacoli richiedono una verifica sul posto.
