KALKULAČKA · STABILIZÁCIA A ZDVÍHANIE

Zdvíhanie základov

Určte miesto vstupu, uhol a dĺžku injektážnej tyče k vybranému bodu pod základom.

Hrúbka základovej steny, nie šírka základového pásu.

Merajte zvislo od povrchu, z ktorého zavádzate injektážnu tyč: terénu alebo podlahy.

Merajte zvislo od spodku základu (dolného povrchu základového pásu, ak existuje) po miesto, kde sa má zastaviť koniec injektážnej tyče. Nie je to šikmá dĺžka tyče.

Odkiaľ zavádzate injektážnu tyč?

Zmerajte hĺbku od povrchu podlahy.

Dĺžka injektážnej tyče po spodok základu je šikmý úsek od vstupu po úroveň dolného povrchu základu — spodku základového pásu, ak existuje. Dráha môže viesť cez zeminu, podlahu alebo základ. Ak zasiahnete základový pás, vrt musí umožniť prevlečenie injektážnej tyče cez neho do zeminy pod ním. Uvedená dĺžka opisuje celú dráhu od vstupu po túto úroveň, nie iba hrúbku betónu na prevŕtanie.

Dĺžka injektážnej tyče pod základom je ďalší úsek v zemine po plánované miesto zastavenia konca injektážnej tyče. Po prechode základom sa tyč zavádza ďalej do podložia podľa zvolenej technológie. Súčet oboch úsekov dáva celkovú hĺbku zasunutia bez časti zostávajúcej nad povrchom.

V injektážnej tyči s vystreľovacím hrotom sa materiál podáva pri jej konci. V perforovanej tyči vyteká otvormi v perforovanom úseku. Ak plánujete viac hĺbok injektáže, vypočítajte každú polohu konca tyče samostatne.

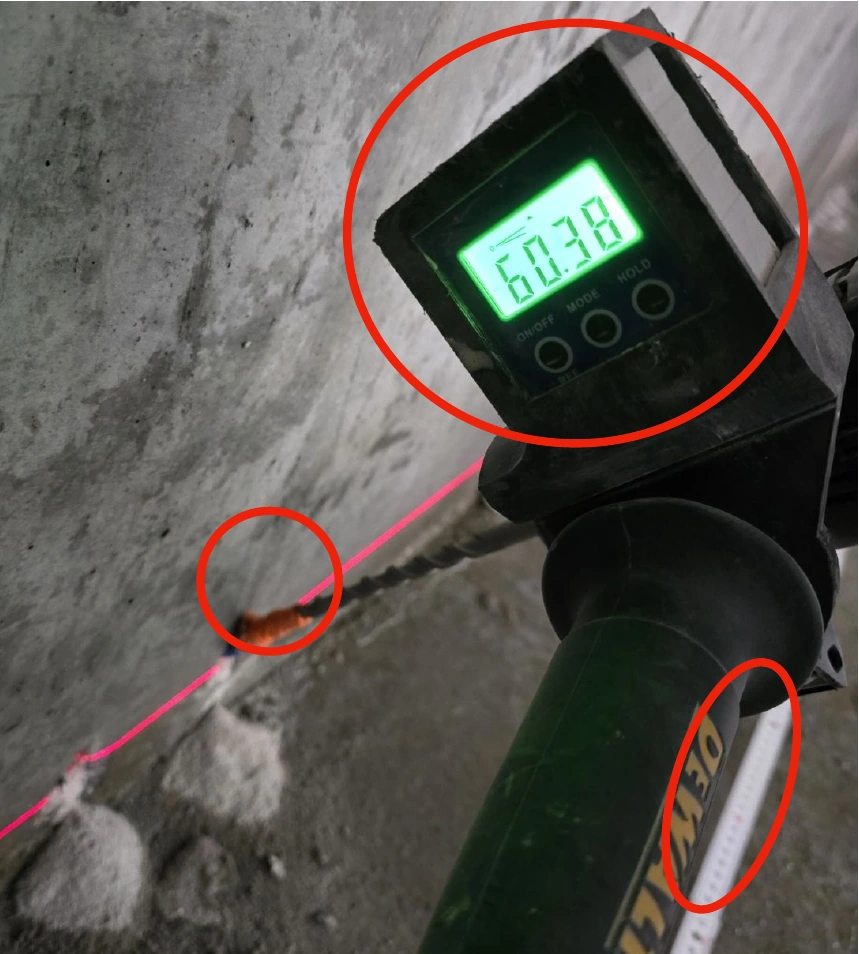

Kontrola uhla a hĺbky vrtu pri vŕtačke

VYHOTOVENIE VRTU

Ako dodržať vypočítaný uhol?

Uhlomer (inklinometer) upevnený pri vŕtačke pomáha kontrolovať uhol počas vŕtania. V tejto kalkulačke sa uhol meria od vodorovnej roviny terénu alebo podlahy. Označenie na vrtáku umožňuje kontrolovať hĺbku vrtu.

Pozrieť kontrolu uhla a hĺbky vo Vedomostiach →

AKO ČÍTAŤ ROZMERY

Jeden bod pod základom, rôzne prístupové dráhy

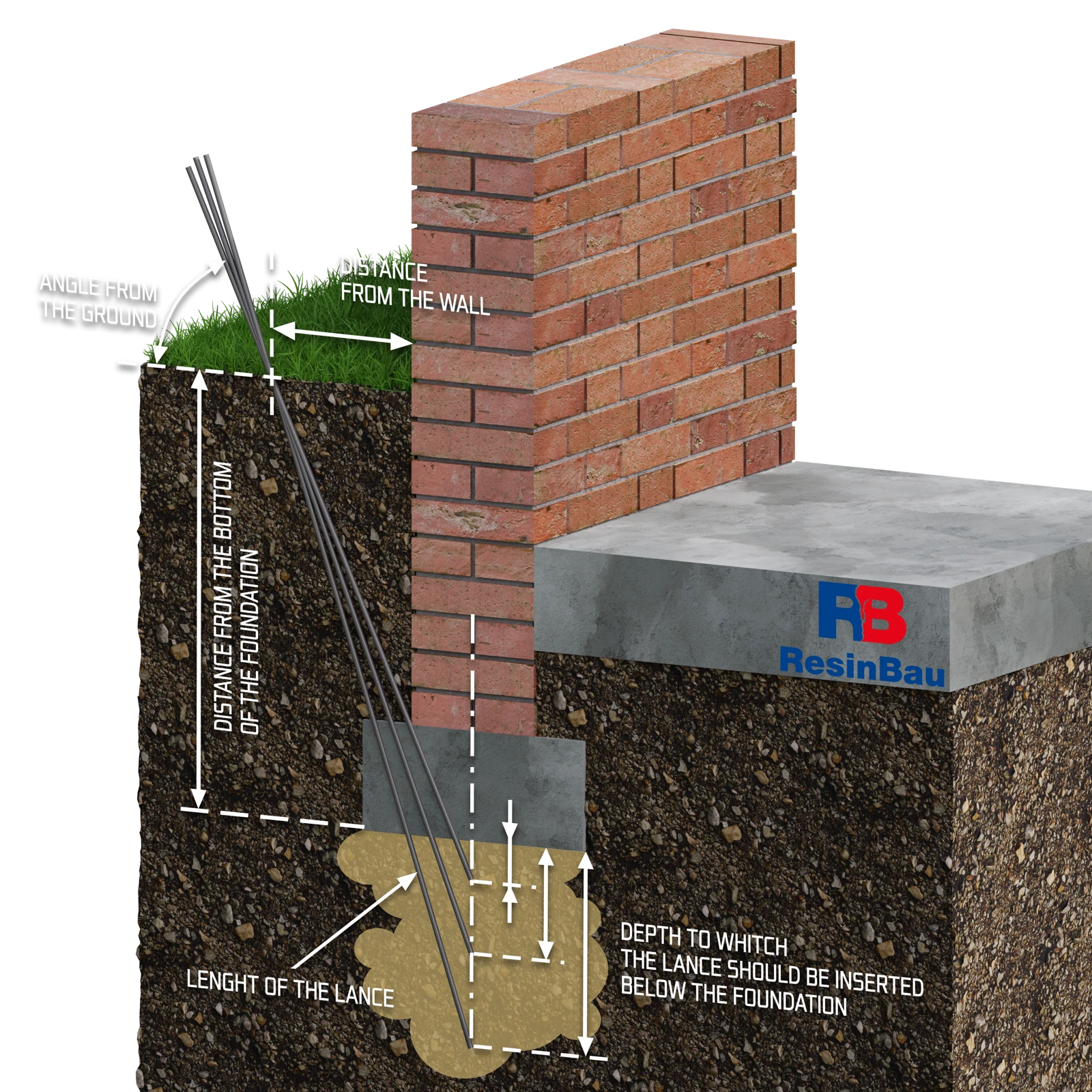

Injektážne tyče zavádzané zo strany terénu pri stene
Zo strany terénu
Vzdialenosť po spodok základu merajte od úrovne vstupu injektážnej tyče.

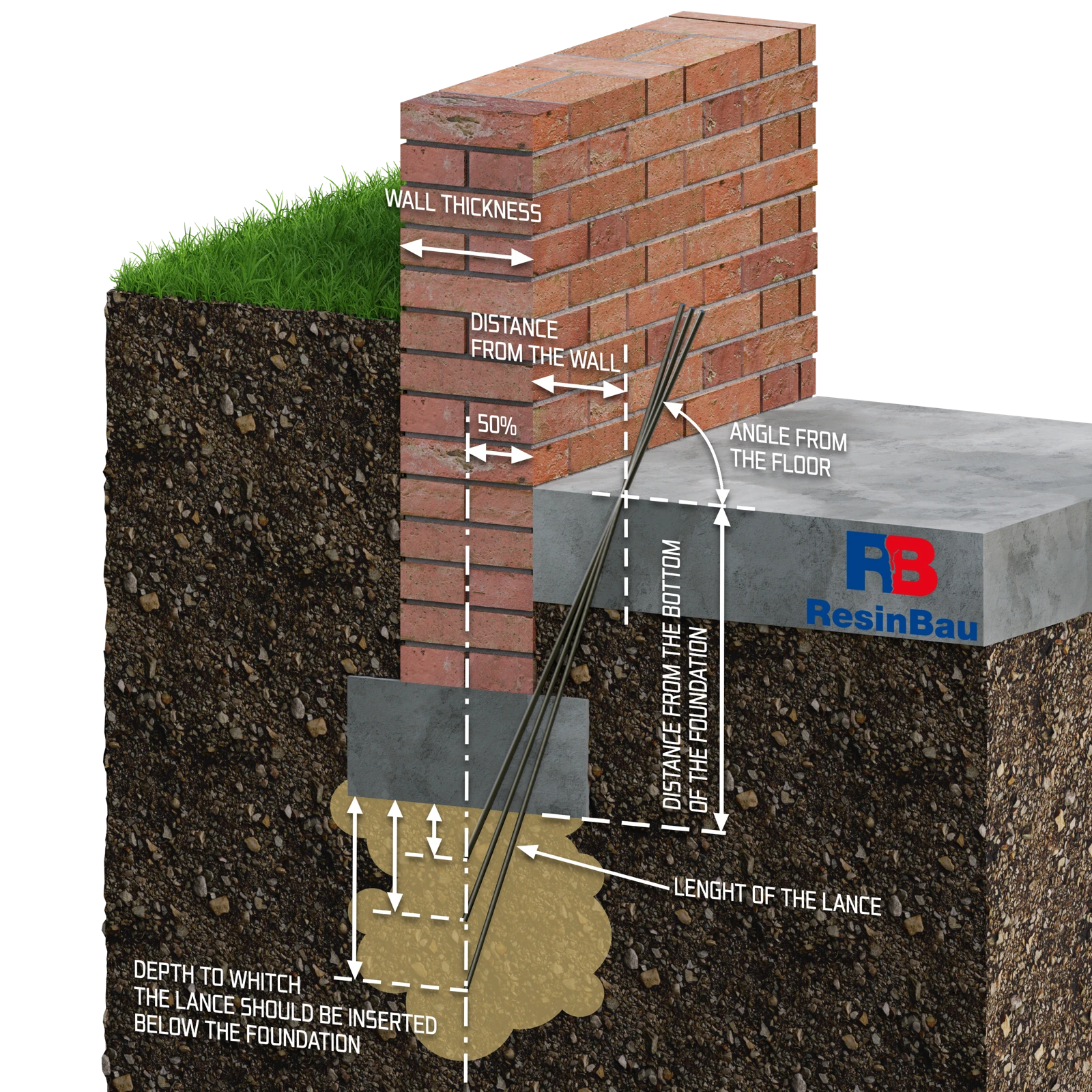

Injektážne tyče zavádzané cez podlahu pri stene
Zo strany podlahy
Rovnaký princíp merania: od povrchu podlahy zvislo po spodok základu.
Kde sa nachádza cieľový bod?

V oboch režimoch mierime pod stred steny — v polovici jej hrúbky. Vzdialenosť vstupu od steny = (hĺbka po spodok + hĺbka pod základom) / tangens uhla − polovica hrúbky steny. Predpokladáme spoločnú os steny a základu.

Tradičný režim používa zaokrúhlené koeficienty pre sedem uhlov a grafický presné trigonometrické funkcie. Z toho môžu vyplynúť malé rozdiely v zaokrúhlení.

Kalkulačka určuje geometriu zavedenia injektážnej tyče. Neurčuje veľkosť zdvihu, množstvo živice, tlak ani rozstup injektáže. Hĺbku a cieľovú vrstvu treba zvoliť podľa zistených geotechnických podmienok a projektu stabilizácie. Skutočný tvar základu a prekážky vyžadujú overenie na mieste.
