KALKULATOR · STABILIZACIJA I PODIZANJE

Podizanje temelja

Odredite ulaz, kut i duljinu koplja do odabrane točke ispod temelja.

Debljina temeljnog zida, ne širina temeljne trake.

Mjerite okomito od površine s koje uvodite koplje: tla ili poda.

Mjerite okomito od donje plohe temelja (dna temeljne trake ako postoji) do mjesta na kojem treba stati kraj koplja. To nije kosa duljina koplja.

Odakle uvodite koplje?

Izmjerite dubinu od površine poda.

Duljina koplja do donje plohe temelja je kosi dio od ulaza do razine donje plohe temelja — dna temeljne trake ako postoji. Put može prolaziti kroz tlo, pod ili temelj. Ako nailazite na temeljnu traku, bušotina mora omogućiti prolaz koplja kroz nju u tlo ispod. Duljina opisuje cijeli put od ulaza do te razine, ne samo debljinu betona za probušiti.

Duljina koplja ispod temelja je daljnji dio u tlu do planiranog mjesta zaustavljanja kraja koplja. Nakon prolaza kroz temelj koplje se dalje uvodi u podlogu prema tehnologiji. Zbroj obaju dijelova daje ukupnu dubinu umetanja bez dijela iznad površine.

Kod koplja s izbacivim vrhom materijal se dovodi uz kraj. Kod perforiranog koplja izlazi kroz otvore na perforiranom dijelu. Ako planirate više dubina injektiranja, izračunajte svaki položaj kraja koplja zasebno.

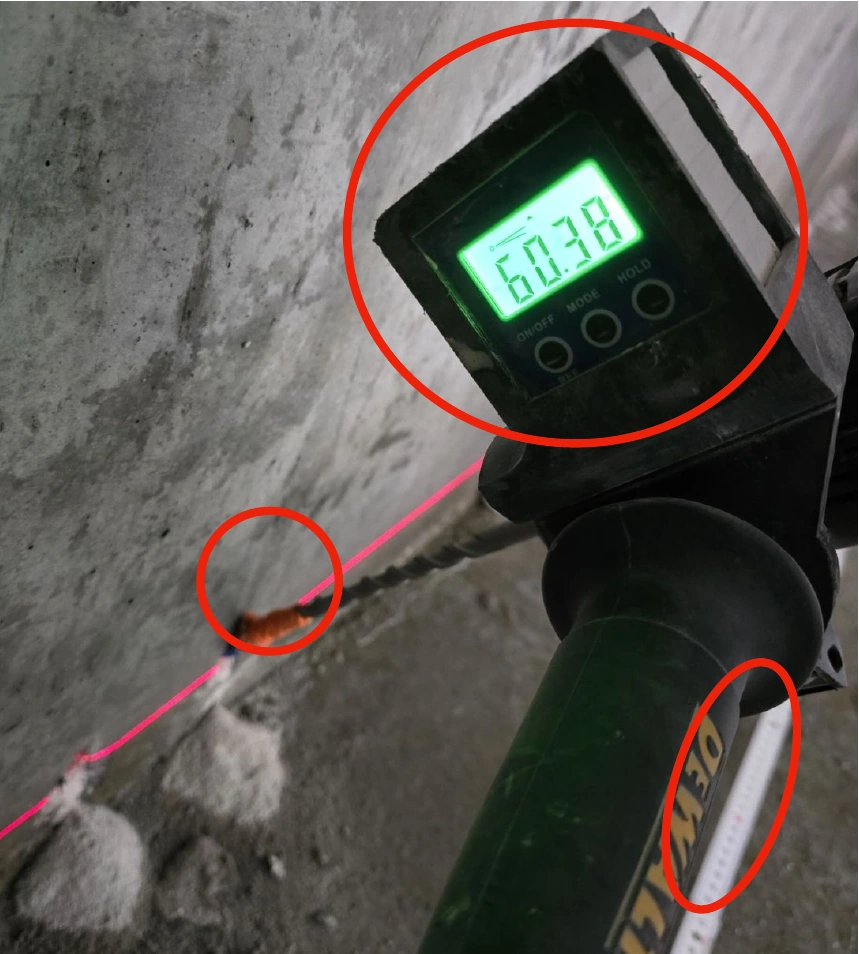

Kontrola kuta i dubine bušotine kod bušilice

IZVEDBA BUŠOTINE

Kako zadržati izračunati kut?

Kutomjer (inklinometar) postavljen uz bušilicu pomaže kontrolirati kut tijekom bušenja. U ovom kalkulatoru kut se mjeri od horizontale tla ili poda. Oznaka na svrdlu omogućuje kontrolu dubine bušotine.

Pogledajte kontrolu kuta i dubine u Znanju →

KAKO OČITATI DIMENZIJE

Jedna točka ispod temelja, različiti pristupi

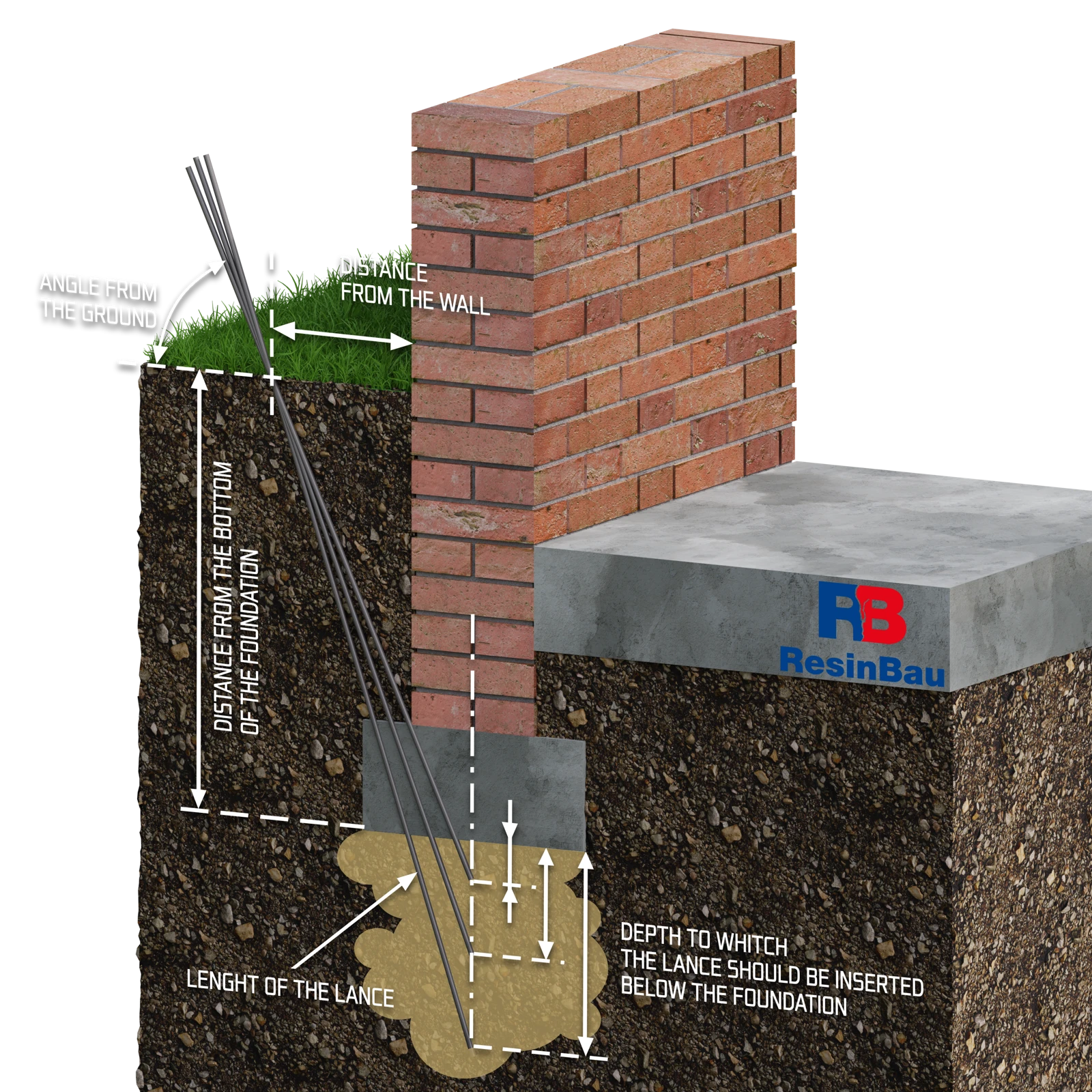

Koplja uvedena sa strane tla uz zid
Sa strane tla
Udaljenost do donje plohe temelja mjerite od razine ulaza koplja.

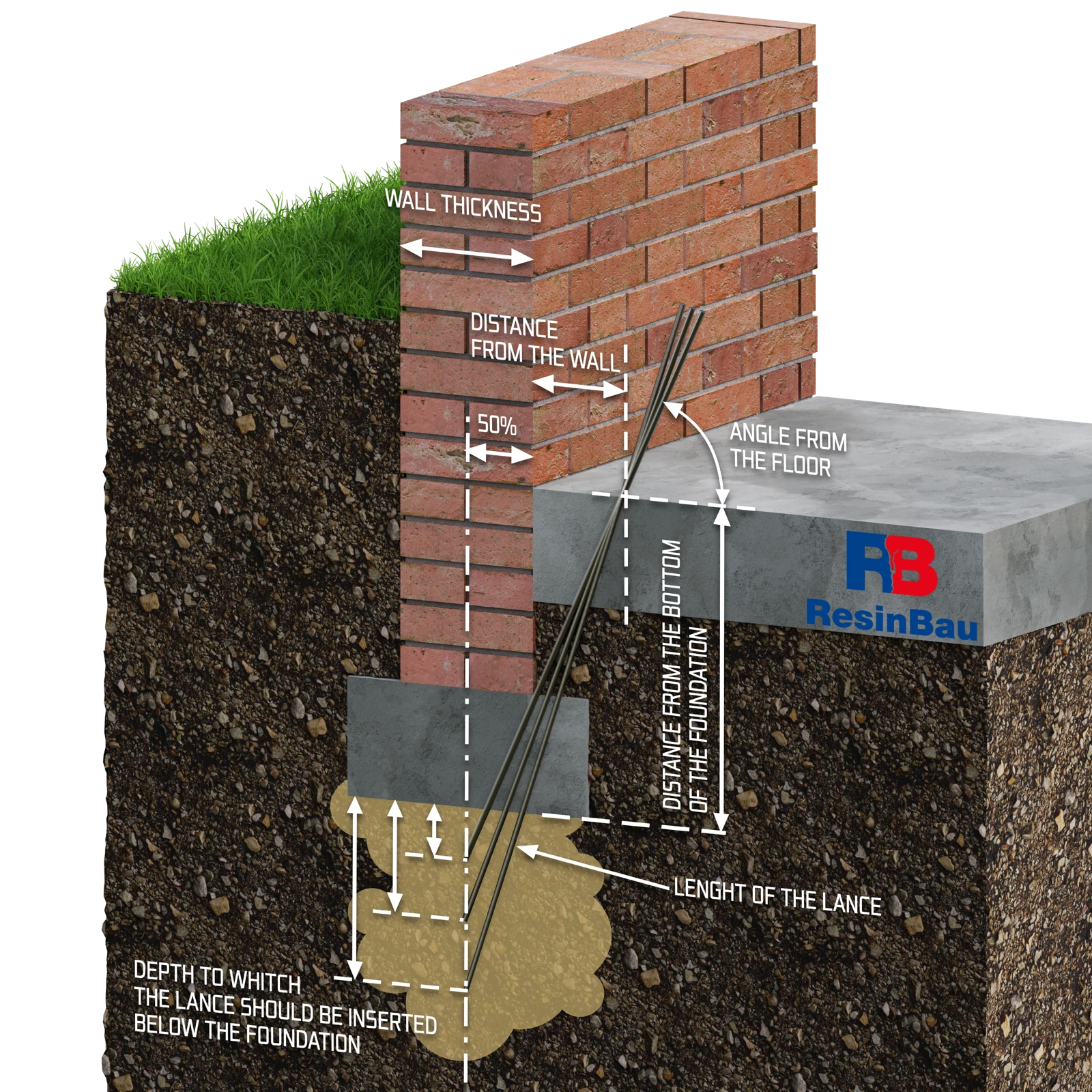

Koplja uvedena kroz pod uz zid
Sa strane poda
Isto načelo mjerenja: od površine poda okomito do donje plohe temelja.
Gdje je ciljna točka?

U oba načina ciljamo ispod sredine zida — na polovici debljine. Udaljenost ulaza od zida = (dubina do donje plohe + dubina ispod temelja) / tangens kuta − polovica debljine zida. Pretpostavljamo zajedničku os zida i temelja.

Klasični način koristi zaokružene koeficijente za sedam kutova, a grafički točne trigonometrijske funkcije. Zato su moguće male razlike u zaokruživanju.

Kalkulator određuje geometriju uvođenja koplja. Ne određuje visinu podizanja, količinu smole, tlak ni razmak injektiranja. Dubinu i ciljnu zonu treba odabrati prema istraženim uvjetima tla i projektu stabilizacije. Stvarni oblik temelja i prepreke treba provjeriti na lokaciji.
