CALCULADORA · ESTABILIZACIÓN Y ELEVACIÓN
Elevación de cimentaciones
Determina el punto de entrada, el ángulo y la longitud de la lanza hasta el punto seleccionado bajo la cimentación.
¿Desde dónde introduces la lanza?
Mide la profundidad desde la superficie de la solera.
Longitud de la lanza hasta la cara inferior de la cimentación es el tramo inclinado desde la entrada hasta el nivel de la cara inferior de la cimentación: la cara inferior de la zapata, si existe. El recorrido puede atravesar terreno, solera o cimentación. Si se encuentra una zapata, la perforación debe permitir pasar la lanza a través de ella hasta el terreno inferior. La longitud indicada describe todo el recorrido desde la entrada hasta ese nivel, no solo el espesor de hormigón que perforar.
Longitud de la lanza por debajo de la cimentación es el tramo adicional en el terreno hasta el punto previsto de parada del extremo de la lanza. Tras atravesar la cimentación, la lanza se introduce más en el terreno según el procedimiento elegido. La suma de ambos tramos da la profundidad total de inserción, sin la parte que queda sobre la superficie.
En una lanza con punta expulsable, el material sale cerca de su extremo. En una lanza perforada, sale por los orificios del tramo perforado. Si prevés varias profundidades de inyección, calcula por separado cada posición del extremo de la lanza.
Compara los ángulos de introducción de la lanza
Selecciona un ángulo en la tabla para ver sus resultados arriba.
| Ángulo | Desde el muro | Toda la lanza dentro del orificio | Hasta la cara inferior de la cimentación | Por debajo de la cimentación |
|---|
EJECUCIÓN DE LA PERFORACIÓN
¿Cómo mantener el ángulo calculado?
Un medidor de ángulo (inclinómetro) montado junto al taladro ayuda a controlar el ángulo durante la perforación. En esta calculadora, el ángulo se mide desde la horizontal del terreno o de la solera. Una marca en la broca permite controlar la profundidad de perforación.
Ver control del ángulo y de la profundidad en Conocimientos →CÓMO INTERPRETAR LAS DIMENSIONES

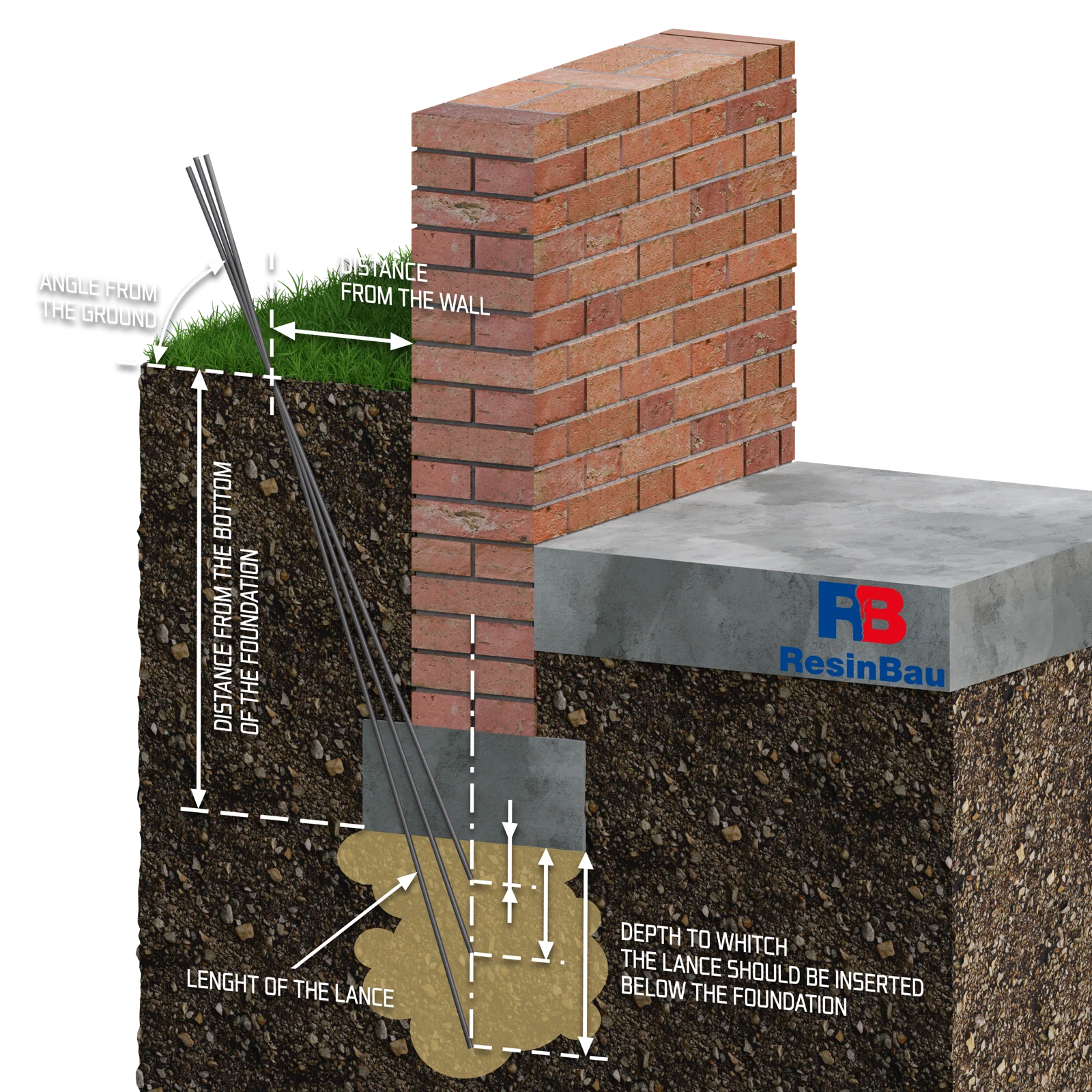

Un punto bajo la cimentación, distintos recorridos de acceso
Mide la distancia hasta la cara inferior de la cimentación desde el nivel de entrada de la lanza.
El mismo principio de medición: desde la superficie de la solera verticalmente hasta la cara inferior de la cimentación.
¿Dónde está el punto objetivo?
En ambos modos se apunta bajo el centro del muro, a la mitad de su espesor. Distancia de la entrada al muro = (profundidad hasta la cara inferior + profundidad bajo la cimentación) / tangente del ángulo − mitad del espesor del muro. Suponemos que el muro y la cimentación comparten el mismo eje.
El modo tradicional utiliza coeficientes redondeados para siete ángulos y el gráfico utiliza funciones trigonométricas exactas. De ahí pueden surgir pequeñas diferencias de redondeo.
La calculadora determina la geometría de introducción de la lanza. No determina la elevación, la cantidad de resina, la presión ni la separación entre inyecciones. La profundidad y la capa objetivo deben seleccionarse según las condiciones del terreno identificadas y el proyecto de estabilización. La forma real de la cimentación y los obstáculos requieren comprobación en obra.
