Podizanje temelja

Odredite ulazno mesto, ugao i dužinu injekcione cevi do izabrane tačke ispod temelja.

Debljina temeljnog zida, a ne širina temeljne trake.

Merite vertikalno od površine sa koje uvodite injekcionu cev: tla ili poda.

Merite vertikalno od donje površine temelja (donje površine temeljne trake, ako postoji) do mesta na kojem treba da se zaustavi kraj injekcione cevi. Ovo nije kosa dužina cevi.

Odakle uvodite injekcionu cev?

Izmerite dubinu od površine poda.

Dužina injekcione cevi do donje površine temelja je kosa deonica od ulaza do nivoa donje površine temelja — donje površine temeljne trake, ako postoji. Putanja može voditi kroz tlo, podni sloj ili temelj. Ako nailazite na temeljnu traku, bušotina mora omogućiti prolaz injekcione cevi kroz nju do tla ispod. Navedena dužina opisuje celu putanju od ulaza do tog nivoa, a ne samo debljinu betona koju treba probušiti.

Dužina injekcione cevi ispod temelja je naredna deonica u tlu do planiranog mesta zaustavljanja kraja injekcione cevi. Posle prolaska kroz temelj cev se dalje uvodi u podlogu prema izabranoj tehnologiji. Zbir obe deonice daje ukupnu dubinu umetanja, bez dela koji ostaje iznad površine.

Kod injekcione cevi sa izbacivim vrhom materijal se ubrizgava na njenom kraju. Kod perforirane cevi ističe kroz otvore duž perforirane deonice. Ako planirate više dubina injektiranja, svaki položaj kraja cevi izračunajte zasebno.

Kontrola ugla i dubine bušotine uz bušilicu

IZVOĐENJE BUŠOTINE

Kako održati izračunati ugao?

Uglomer (inklinometar) postavljen uz bušilicu pomaže pri kontroli ugla tokom bušenja. U ovom kalkulatoru ugao se meri prema horizontalnoj ravni tla ili poda. Oznaka na burgiji omogućava kontrolu dubine bušotine.

Pogledajte kontrolu ugla i dubine u odeljku Znanje →

KAKO ČITATI DIMENZIJE

Jedna tačka ispod temelja, različite putanje pristupa

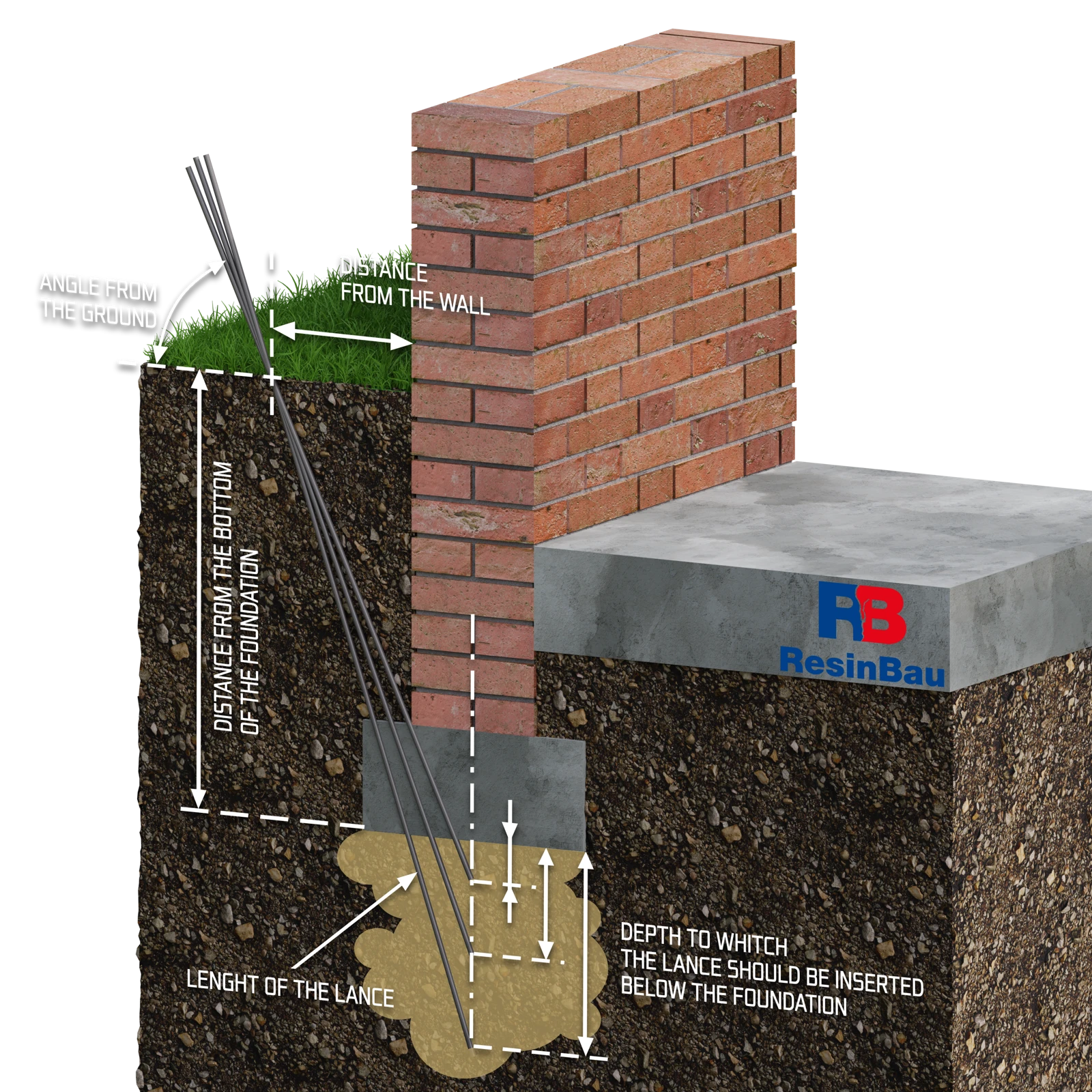

Injekcione cevi uvedene sa strane tla uz zid
Sa strane tla
Rastojanje do donje površine temelja merite od nivoa ulaza injekcione cevi.
Injekcione cevi uvedene kroz pod uz zid
Sa strane poda
Isti princip merenja: od površine poda vertikalno do donje površine temelja.
Gde se nalazi ciljna tačka?

U oba režima ciljamo ispod sredine zida — na polovini njegove debljine. Rastojanje ulaza od zida = (dubina do donje površine + dubina ispod temelja) / tangens ugla − polovina debljine zida. Pretpostavljamo da zid i temelj imaju zajedničku osu.

Klasični režim koristi zaokružene koeficijente za sedam uglova, a grafički tačne trigonometrijske funkcije. Zato se mogu javiti male razlike u zaokruživanju.

Kalkulator određuje geometriju uvođenja injekcione cevi. Ne određuje visinu podizanja, količinu smole, pritisak ni razmak injektiranja. Dubinu i ciljni sloj treba izabrati prema utvrđenim uslovima tla i projektu stabilizacije. Stvarni oblik temelja i prepreke zahtevaju proveru na licu mesta.
