RECHNER · STABILISIERUNG UND ANHEBUNG
Fundamentanhebung
Bestimmen Sie Eintrittsstelle, Winkel und Lanzenlänge bis zum gewählten Punkt unter dem Fundament.

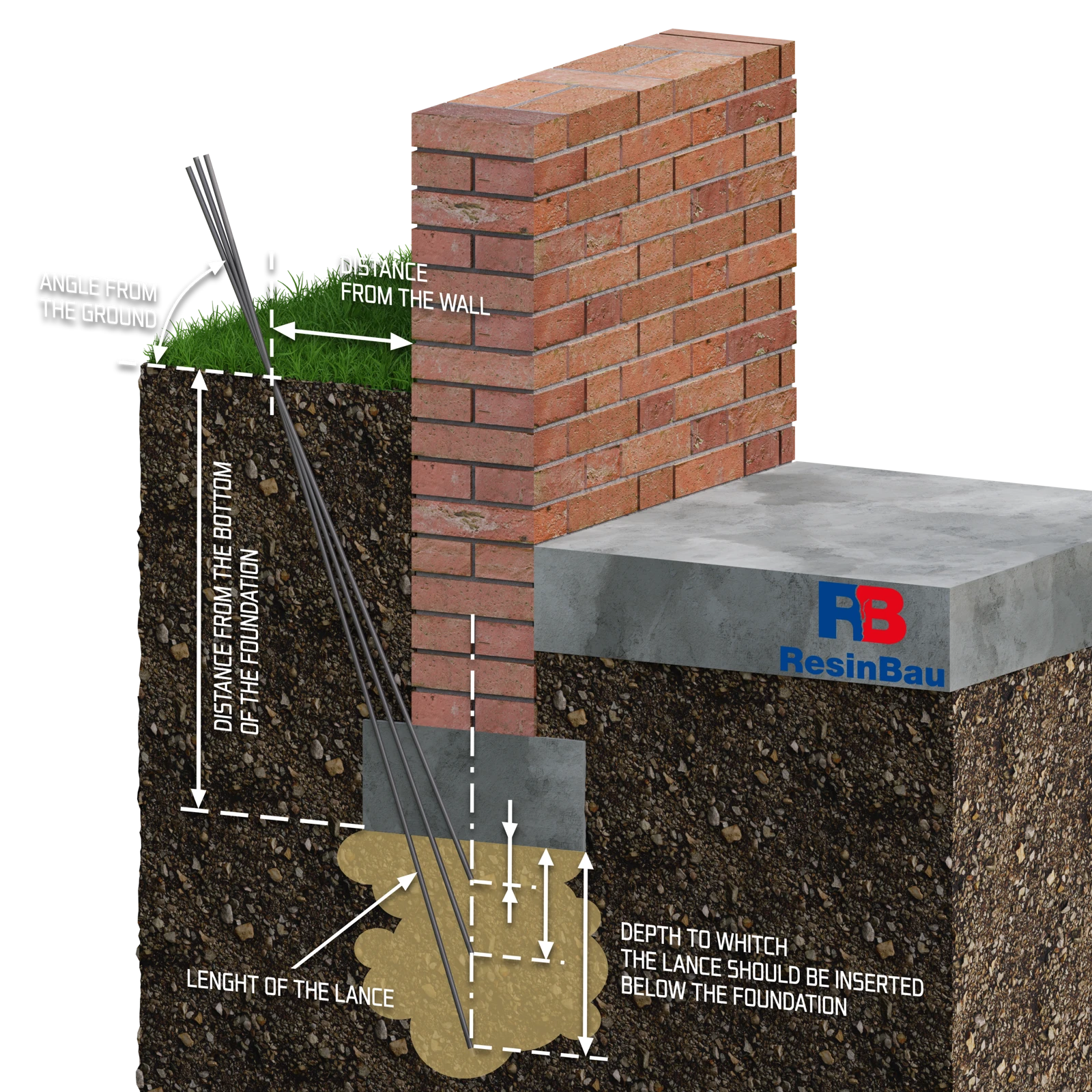

Von wo führen Sie die Lanze ein?
Messen Sie die Tiefe von der Bodenoberfläche aus.
Lanzenlänge bis zur Fundamentunterkante ist der schräge Abschnitt vom Eintritt bis zur Ebene der Fundamentunterseite — der Unterseite des Streifenfundaments, falls vorhanden. Der Weg kann durch Boden, Bodenaufbau oder Fundament führen. Wenn Sie auf das Streifenfundament treffen, muss die Bohrung die Durchführung der Lanze bis in den darunterliegenden Boden ermöglichen. Die angegebene Länge beschreibt den gesamten Weg vom Eintritt bis zu dieser Ebene, nicht nur die zu durchbohrende Betondicke.
Lanzenlänge unterhalb des Fundaments ist der weitere Abschnitt im Boden bis zur geplanten Endposition der Lanzenspitze. Nach dem Durchqueren des Fundaments wird die Lanze entsprechend dem gewählten Verfahren weiter in den Untergrund eingeführt. Die Summe beider Abschnitte ergibt die gesamte Einstecktiefe, ohne den über der Oberfläche verbleibenden Teil.
Bei einer Lanze mit abschießbarer Spitze wird das Material am Ende eingebracht. Bei einer perforierten Lanze tritt es durch die Öffnungen des perforierten Abschnitts aus. Wenn Sie mehrere Injektionstiefen planen, berechnen Sie jede Endposition der Lanzenspitze getrennt.
Einführungswinkel der Lanze vergleichen
Wählen Sie einen Winkel in der Tabelle, um seine Ergebnisse oben anzuzeigen.
| Winkel | Abstand zur Wand | Gesamte Lanze im Bohrloch | Bis zur Fundamentunterkante | Unterhalb des Fundaments |
|---|
BOHRUNG AUSFÜHREN
Wie wird der berechnete Winkel eingehalten?
Ein an der Bohrmaschine montierter Winkelmesser (Inklinometer) hilft, den Winkel beim Bohren zu kontrollieren. In diesem Rechner wird der Winkel zur horizontalen Gelände- oder Bodenoberfläche gemessen. Eine Markierung am Bohrer ermöglicht die Kontrolle der Bohrtiefe.
Winkel- und Tiefenkontrolle im Wissensbereich ansehen →MASSE RICHTIG ABLESEN
Ein Punkt unter dem Fundament, verschiedene Zugangswege
Messen Sie den Abstand zur Fundamentunterkante ab der Eintrittsebene der Lanze.
Dasselbe Messprinzip: senkrecht von der Bodenoberfläche bis zur Fundamentunterkante.
Wo liegt der Zielpunkt?
In beiden Modi zielen wir unter die Wandmitte — bei halber Wanddicke. Eintrittsabstand zur Wand = (Tiefe bis zur Unterkante + Tiefe unter dem Fundament) / Tangens des Winkels − halbe Wanddicke. Wir nehmen eine gemeinsame Achse von Wand und Fundament an.
Der klassische Modus verwendet gerundete Faktoren für sieben Winkel, der grafische Modus genaue trigonometrische Funktionen. Dadurch können geringfügige Rundungsunterschiede entstehen.
Der Rechner bestimmt die Geometrie der Lanzeneinführung. Er legt weder Hubhöhe noch Harzmenge, Druck oder Injektionsabstand fest. Tiefe und Zielschicht müssen anhand der erkundeten Bodenverhältnisse und der Stabilisierungsplanung gewählt werden. Die tatsächliche Fundamentform und Hindernisse müssen vor Ort geprüft werden.
