ΥΠΟΛΟΓΙΣΤΗΣ · ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΚΑΙ ΑΝΥΨΩΣΗ
Ανύψωση θεμελίων
Προσδιορίστε το σημείο εισόδου, τη γωνία και το μήκος λόγχης μέχρι το επιλεγμένο σημείο κάτω από το θεμέλιο.
Από πού εισάγετε τη λόγχη;
Μετρήστε το βάθος από την επιφάνεια δαπέδου.
Μήκος λόγχης μέχρι την κάτω πλευρά θεμελίου είναι το λοξό τμήμα από την είσοδο μέχρι τη στάθμη της κάτω επιφάνειας θεμελίου — του πεδίλου, αν υπάρχει. Η διαδρομή μπορεί να περνά από έδαφος, δάπεδο ή θεμέλιο. Αν συναντάτε πέδιλο, η διάτρηση πρέπει να επιτρέπει στη λόγχη να το διαπεράσει μέχρι το έδαφος από κάτω. Το αναφερόμενο μήκος περιγράφει ολόκληρη τη διαδρομή από την είσοδο μέχρι αυτή τη στάθμη, όχι μόνο το πάχος σκυροδέματος προς διάτρηση.
Μήκος λόγχης κάτω από το θεμέλιο είναι το επόμενο τμήμα μέσα στο έδαφος μέχρι την προγραμματισμένη θέση ακινητοποίησης του άκρου λόγχης. Μετά τη διέλευση από το θεμέλιο, η λόγχη προωθείται περαιτέρω στο έδαφος σύμφωνα με την επιλεγμένη τεχνολογία. Το άθροισμα των δύο τμημάτων δίνει το συνολικό βάθος εισαγωγής, χωρίς το τμήμα που παραμένει πάνω από την επιφάνεια.
Σε λόγχη με εκτινασσόμενη αιχμή, το υλικό τροφοδοτείται στο άκρο της. Σε διάτρητη λόγχη εκρέει από τις οπές του διάτρητου τμήματος. Αν σχεδιάζετε πολλά βάθη έγχυσης, υπολογίστε χωριστά κάθε θέση του άκρου λόγχης.
Συγκρίνετε γωνίες εισαγωγής λόγχης
Επιλέξτε γωνία στον πίνακα για να δείτε τα αποτελέσματά της παραπάνω.
| Γωνία | Από τον τοίχο | Ολόκληρη η λόγχη μέσα στην οπή | Μέχρι την κάτω πλευρά θεμελίου | Κάτω από το θεμέλιο |
|---|
ΕΚΤΕΛΕΣΗ ΔΙΑΤΡΗΣΗΣ
Πώς διατηρείται η υπολογισμένη γωνία;

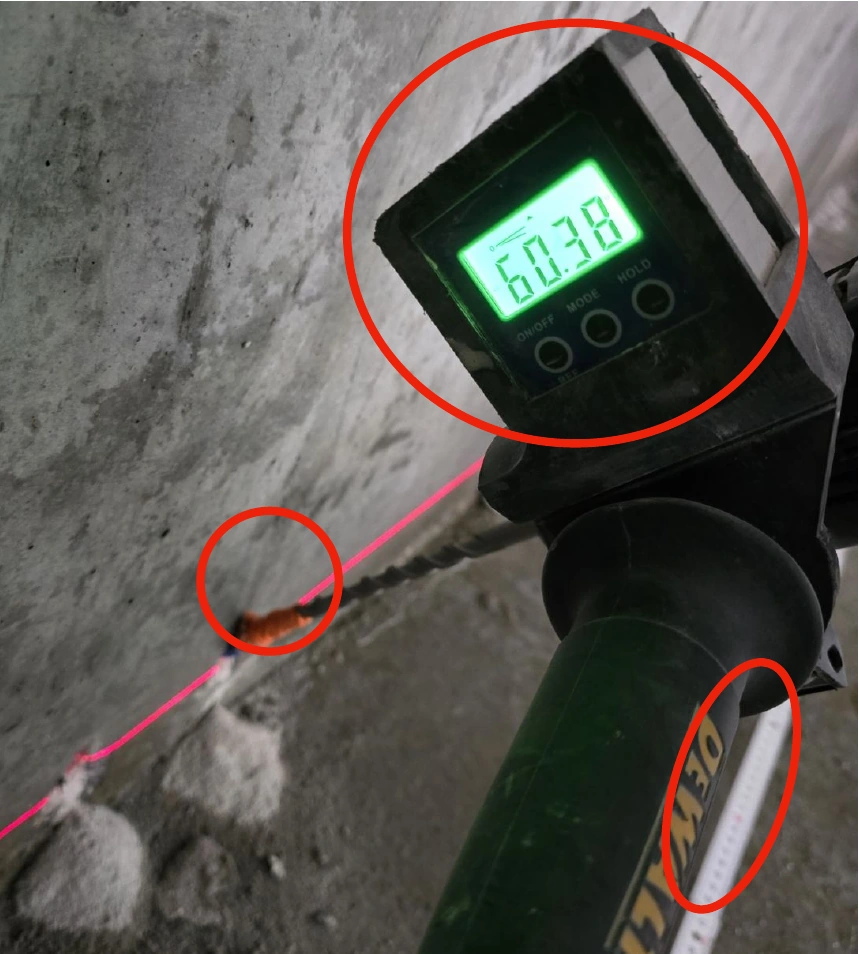

Το γωνιόμετρο (κλισίμετρο) τοποθετημένο στο δράπανο βοηθά στον έλεγχο της γωνίας κατά τη διάτρηση. Σε αυτόν τον υπολογιστή η γωνία μετράται από την οριζόντια επιφάνεια εδάφους ή δαπέδου. Μια σήμανση στο τρυπάνι επιτρέπει τον έλεγχο βάθους διάτρησης.
Δείτε τον έλεγχο γωνίας και βάθους στην Τεχνογνωσία →ΠΩΣ ΔΙΑΒΑΖΟΝΤΑΙ ΟΙ ΔΙΑΣΤΑΣΕΙΣ

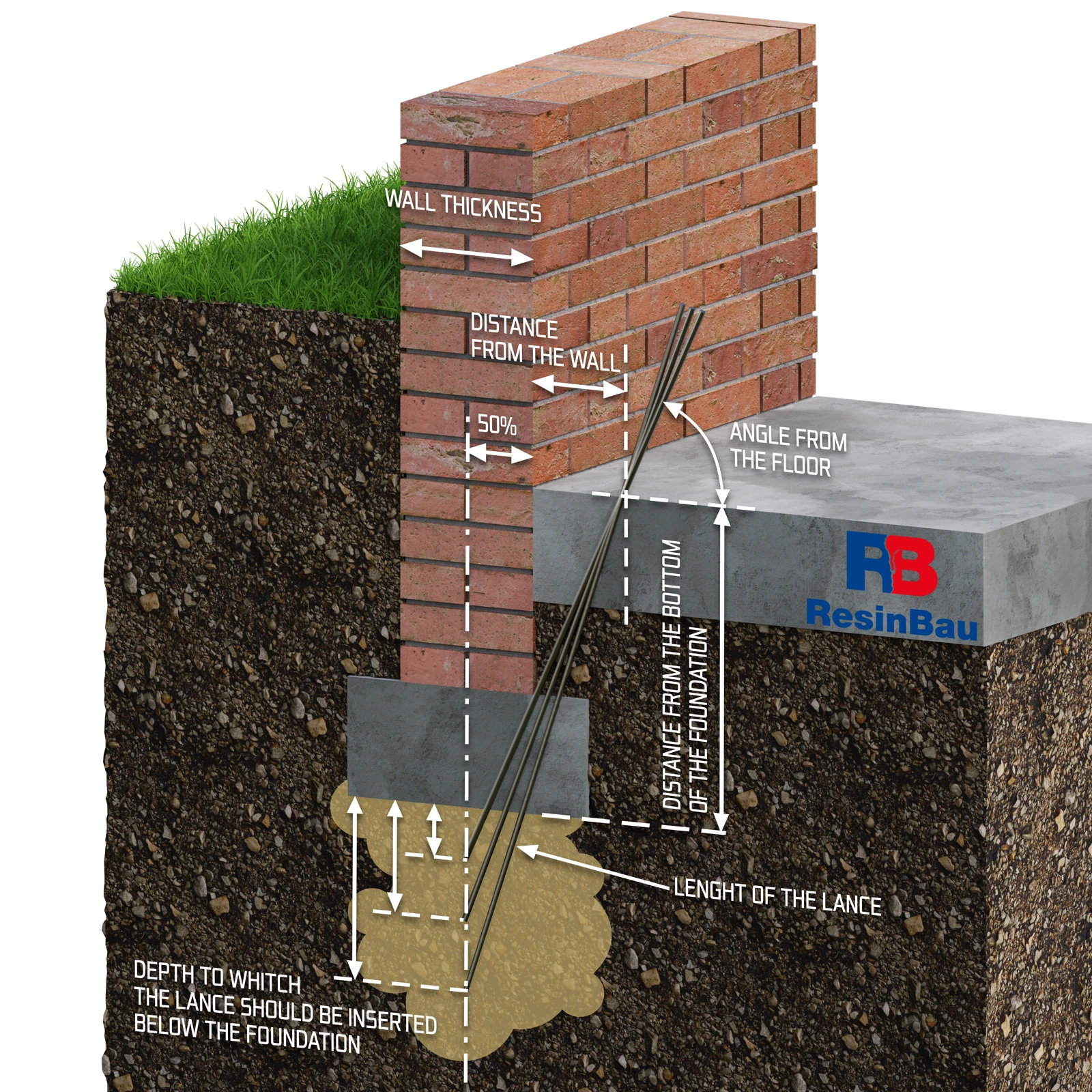

Ένα σημείο κάτω από το θεμέλιο, διαφορετικές διαδρομές πρόσβασης
Μετρήστε την απόσταση μέχρι την κάτω πλευρά θεμελίου από τη στάθμη εισόδου λόγχης.
Ίδια αρχή μέτρησης: από την επιφάνεια δαπέδου κατακόρυφα μέχρι την κάτω πλευρά θεμελίου.
Πού βρίσκεται το σημείο στόχος;
Και στις δύο λειτουργίες στοχεύουμε κάτω από το μέσο του τοίχου — στο μισό πάχος του. Απόσταση εισόδου από τον τοίχο = (βάθος μέχρι την κάτω πλευρά + βάθος κάτω από το θεμέλιο) / εφαπτομένη γωνίας − μισό πάχος τοίχου. Θεωρούμε ότι τοίχος και θεμέλιο έχουν κοινό άξονα.
Η συμβατική λειτουργία χρησιμοποιεί στρογγυλοποιημένους συντελεστές για επτά γωνίες, ενώ η γραφική ακριβείς τριγωνομετρικές συναρτήσεις. Έτσι μπορεί να προκύπτουν μικρές διαφορές στρογγυλοποίησης.
Ο υπολογιστής προσδιορίζει τη γεωμετρία εισαγωγής λόγχης. Δεν καθορίζει το ύψος ανύψωσης, την ποσότητα ρητίνης, την πίεση ή την απόσταση ενέσεων. Το βάθος και η στρώση στόχος πρέπει να επιλέγονται βάσει διερευνημένων εδαφικών συνθηκών και μελέτης σταθεροποίησης. Το πραγματικό σχήμα θεμελίου και τα εμπόδια απαιτούν επιτόπιο έλεγχο.
