Perustusten nosto

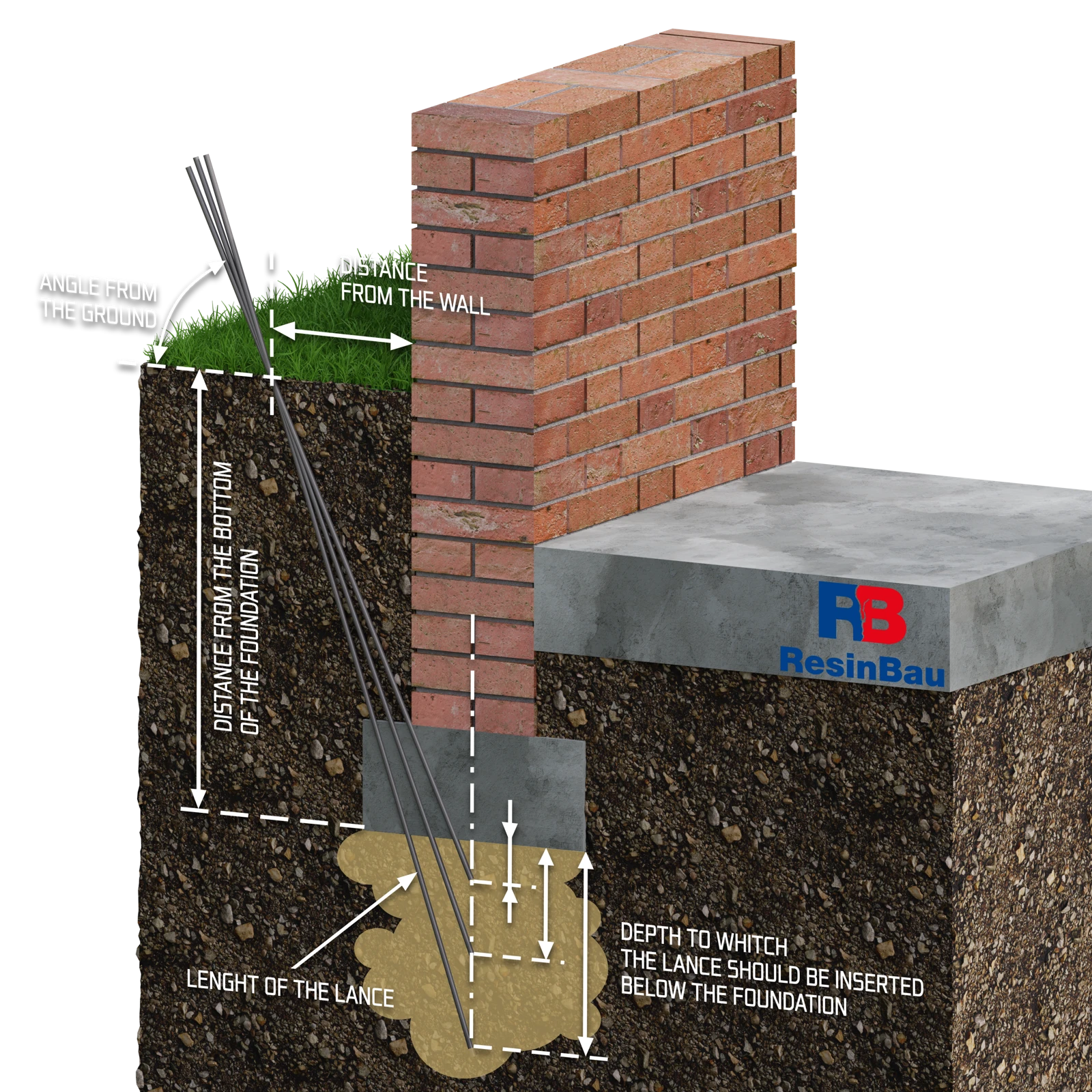

Määritä injektointiputken sisäänmenokohta, kulma ja pituus valittuun pisteeseen perustuksen alla.
Mistä työnnät injektointiputken?
Mittaa syvyys lattian pinnasta.
Injektointiputken pituus perustuksen alapintaan on vino osuus sisäänmenosta perustuksen alapinnan tasolle — anturan alapintaan, jos antura on olemassa. Reitti voi kulkea maaperän, lattiakerroksen tai perustuksen läpi. Jos tiellä on antura, porausreiän on mahdollistettava putken kulku sen läpi alapuoliseen maaperään. Annettu pituus kuvaa koko reittiä sisäänmenosta tälle tasolle, ei pelkkää läpiporattavan betonin paksuutta.
Injektointiputken pituus perustuksen alapuolella on jatko-osuus maaperässä putken kärjen suunniteltuun pysähtymiskohtaan. Perustuksen läpäisyn jälkeen putki työnnetään valitun teknologian mukaan syvemmälle maaperään. Molempien osuuksien summa antaa koko työntösyvyyden ilman pinnan yläpuolelle jäävää osaa.
Irtoavalla kärjellä varustetussa injektointiputkessa materiaali syötetään putken kärjen kohdalla. Rei'itetyssä putkessa se virtaa ulos rei'itetyn osuuden rei'istä. Jos suunnittelet useita injektointisyvyyksiä, laske kukin putken kärjen sijainti erikseen.
Vertaa injektointiputken sisäänvientikulmia
Valitse kulma taulukosta nähdäksesi sen tulokset yllä.
| Kulma | Seinästä | Koko injektointiputki reiässä | Perustuksen alapintaan | Perustuksen alapuolella |
|---|
PORAUSREIÄN TEKEMINEN
Miten laskettu kulma säilytetään?
Porakoneen yhteyteen asennettu kulmamittari (inklinometri) auttaa tarkistamaan kulman porauksen aikana. Tässä laskurissa kulma lasketaan maan tai lattian vaakatasosta. Poranterän merkintä mahdollistaa poraussyvyyden tarkistamisen.
Katso kulman ja syvyyden tarkistus tietopankissa →MITEN MITTOJA LUETAAN
Yksi piste perustuksen alla, eri reitit siihen

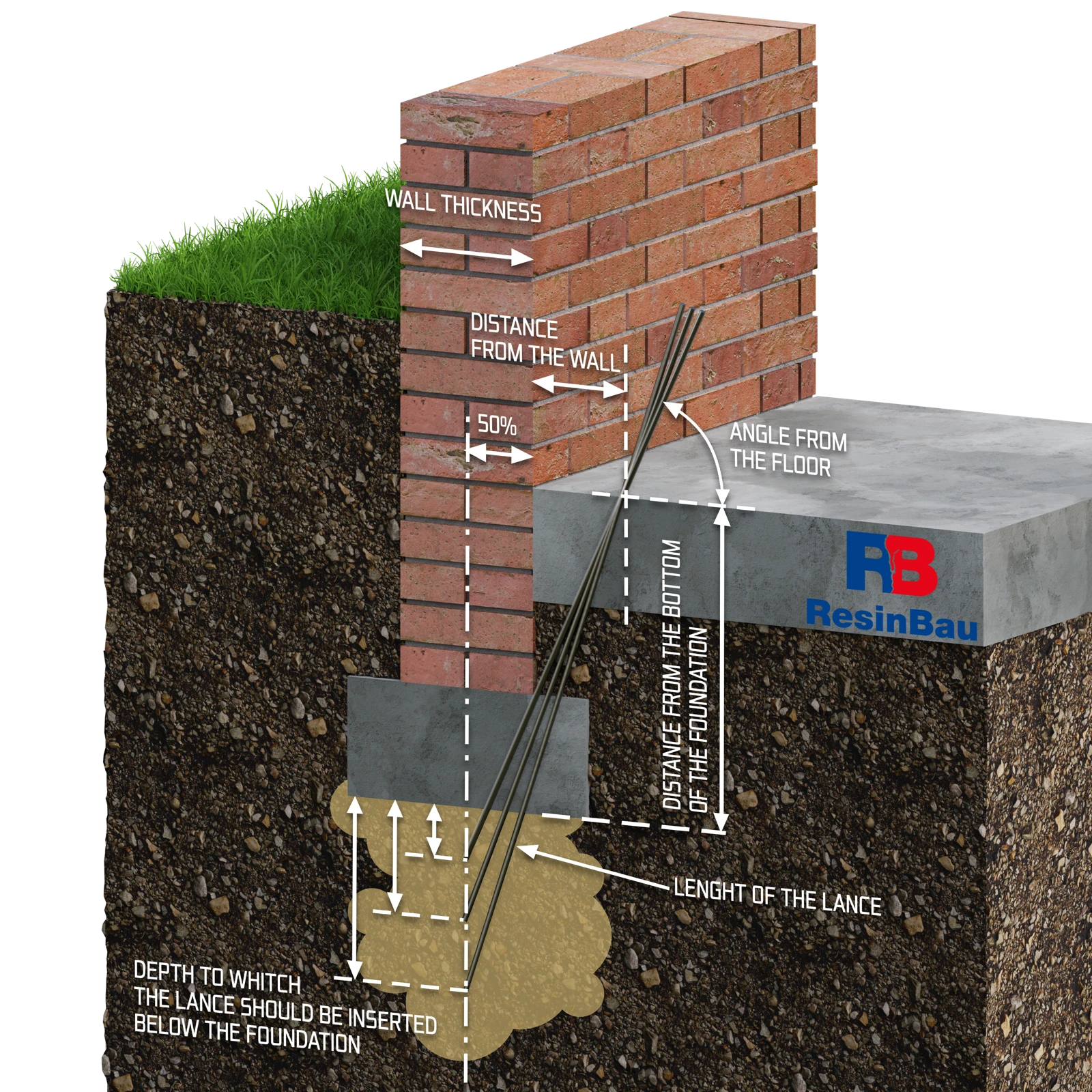

Mittaa etäisyys perustuksen alapintaan injektointiputken sisäänmenotasosta.
Sama mittausperiaate: lattian pinnasta pystysuoraan perustuksen alapintaan.
Missä tavoitepiste sijaitsee?
Molemmissa tiloissa tavoite on seinän keskikohdan alla — seinän paksuuden puolivälissä. Sisäänmenon etäisyys seinästä = (syvyys alapintaan + syvyys perustuksen alle) / kulman tangentti − puolet seinän paksuudesta. Oletuksena on seinän ja perustuksen yhteinen keskilinja.
Perinteinen tila käyttää pyöristettyjä kertoimia seitsemälle kulmalle, graafinen tila tarkkoja trigonometrisia funktioita. Tästä voi aiheutua pieniä pyöristyseroja.
Laskuri määrittää injektointiputken asennusgeometrian. Se ei määritä noston määrää, hartsimäärää, painetta eikä injektointipisteiden väliä. Syvyys ja tavoitekerros on valittava selvitettyjen maaperäolosuhteiden ja stabilointisuunnitelman perusteella. Perustuksen todellinen muoto ja esteet on tarkistettava kohteessa.
