კალკულატორი · სტაბილიზაცია და აწევა
საძირკვლების აწევა
განსაზღვრეთ შესვლის ადგილი, კუთხე და ლანცის სიგრძე საძირკვლის ქვეშ არჩეულ წერტილამდე.
საიდან შეგყავთ ლანცა?
სიღრმე გაზომეთ იატაკის ზედაპირიდან.
ლანცის სიგრძე საძირკვლის ძირამდე არის ირიბი მონაკვეთი შესვლიდან საძირკვლის ქვედა ზედაპირის დონემდე — ზოლოვანი საძირკვლის ძირამდე, თუ ის არსებობს. გზა შეიძლება გადიოდეს გრუნტში, იატაკში ან საძირკველში. თუ ზოლოვან საძირკველს ხვდებით, ხვრელმა უნდა დაუშვას ლანცის გატარება მის ქვემოთ არსებულ გრუნტამდე. მოცემული სიგრძე აღწერს მთელ გზას შესვლიდან ამ დონემდე და არა მხოლოდ გასაბურღი ბეტონის სისქეს.
ლანცის სიგრძე საძირკვლის ქვემოთ არის შემდგომი მონაკვეთი გრუნტში, ლანცის ბოლოს გაჩერების დაგეგმილ ადგილამდე. საძირკვლის გავლის შემდეგ ლანცა შერჩეული ტექნოლოგიის შესაბამისად უფრო ღრმად შედის საფუძველში. ორი მონაკვეთის ჯამი იძლევა შეყვანის სრულ სიღრმეს ზედაპირის ზემოთ დარჩენილი ნაწილის გარეშე.
გასატყორცნი წვერის მქონე ლანცაში მასალა მის ბოლოს მიეწოდება. პერფორირებულ ლანცაში ის პერფორირებულ მონაკვეთზე ხვრელებიდან გამოდის. თუ ინექციის რამდენიმე სიღრმეს გეგმავთ, ლანცის ბოლოს თითოეული მდებარეობა ცალკე გამოთვალეთ.
შეადარეთ ლანცის შეყვანის კუთხეები
ცხრილში აირჩიეთ კუთხე, რომ მისი შედეგები ზემოთ ნახოთ.
| კუთხე | კედლიდან | მთელი ლანცა ხვრელში | საძირკვლის ძირამდე | საძირკვლის ქვემოთ |
|---|
ხვრელის ბურღვა
როგორ შევინარჩუნოთ გამოთვლილი კუთხე?

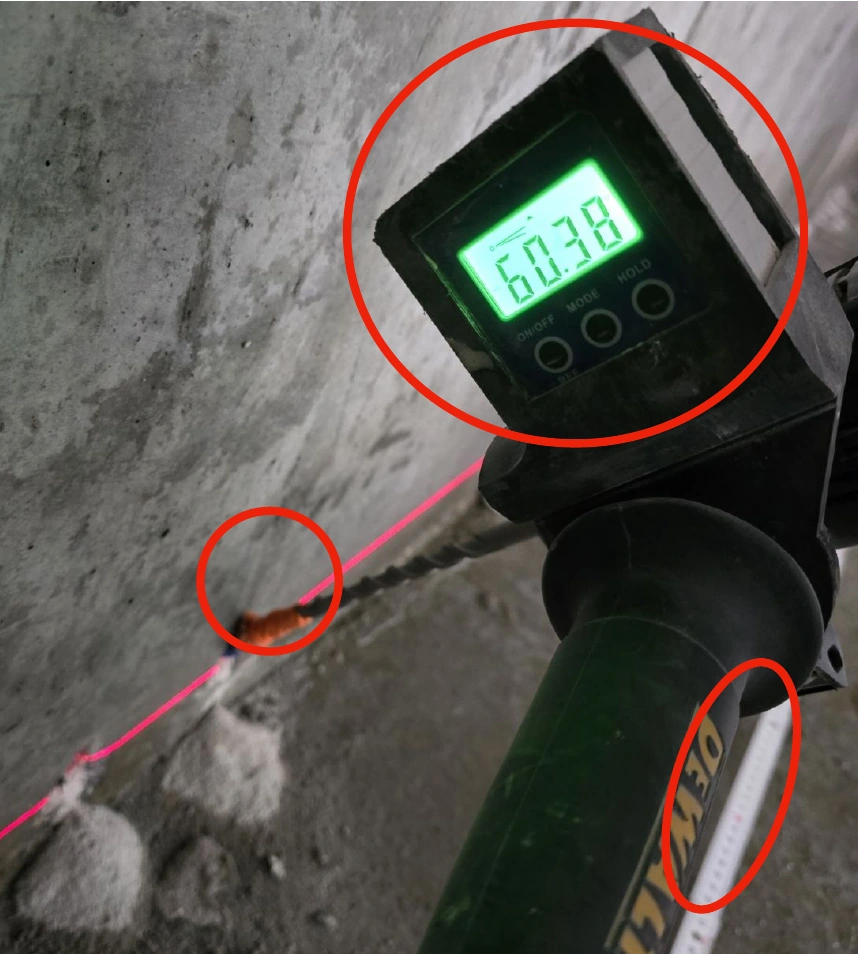

ბურღთან დამაგრებული კუთხის საზომი (ინკლინომეტრი) ბურღვისას კუთხის კონტროლში გეხმარებათ. ამ კალკულატორში კუთხე აითვლება გრუნტის ან იატაკის ჰორიზონტალიდან. ბურღზე დატანილი ნიშანი ხვრელის სიღრმის კონტროლის საშუალებას იძლევა.
ნახეთ კუთხისა და სიღრმის კონტროლი ცოდნის განყოფილებაში →როგორ წავიკითხოთ ზომები

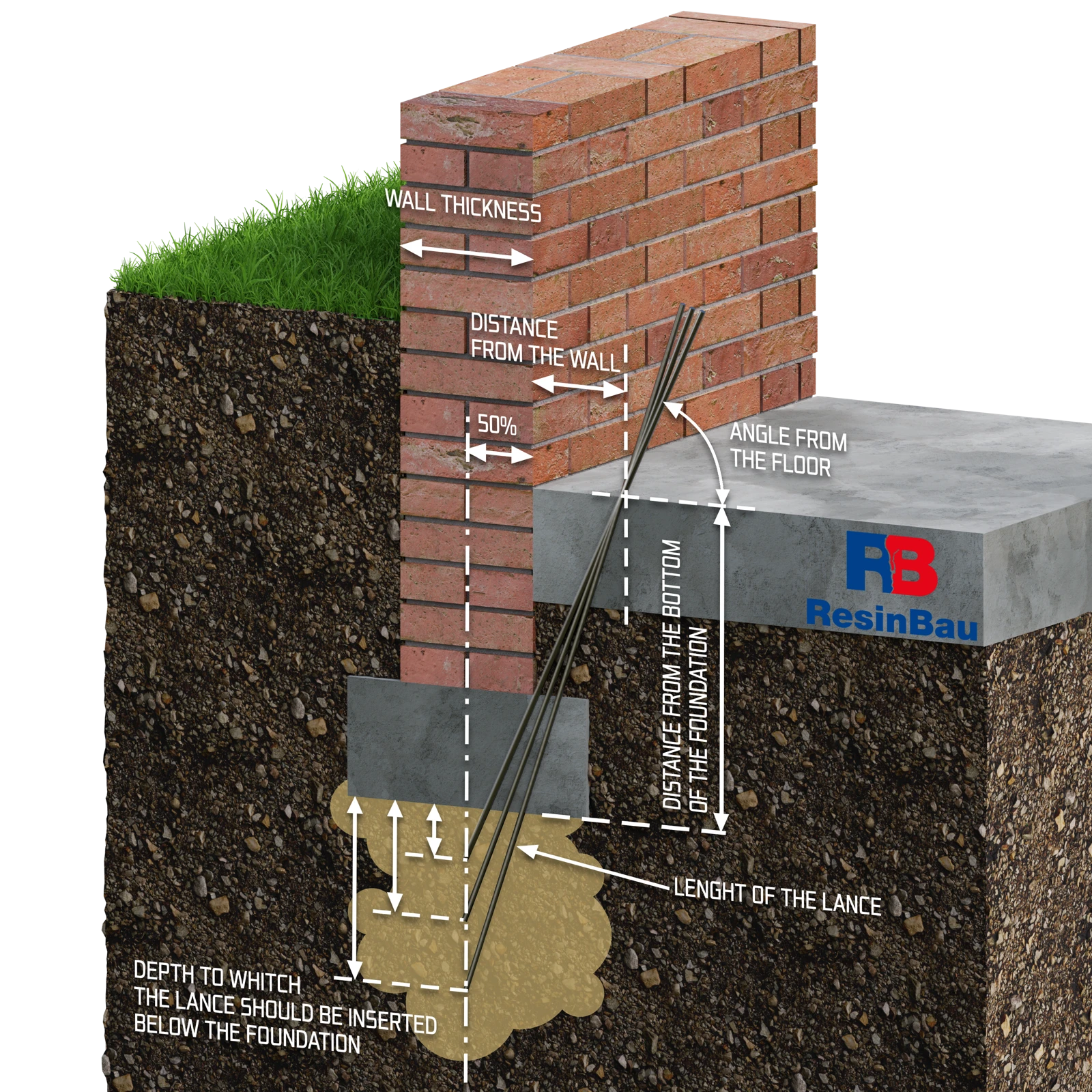

ერთი წერტილი საძირკვლის ქვეშ, სხვადასხვა მისასვლელი გზა
საძირკვლის ძირამდე მანძილი გაზომეთ ლანცის შესვლის დონიდან.
გაზომვის იგივე პრინციპი: იატაკის ზედაპირიდან ვერტიკალურად საძირკვლის ძირამდე.
სად მდებარეობს სამიზნე წერტილი?
ორივე რეჟიმში ვუმიზნებთ კედლის ცენტრის ქვემოთ — მისი სისქის ნახევარზე. შესვლის დაშორება კედლიდან = (სიღრმე ძირამდე + სიღრმე საძირკვლის ქვეშ) / კუთხის ტანგენსი − კედლის სისქის ნახევარი. ვვარაუდობთ, რომ კედელსა და საძირკველს საერთო ღერძი აქვთ.
ტრადიციული რეჟიმი იყენებს დამრგვალებულ კოეფიციენტებს შვიდი კუთხისთვის, გრაფიკული კი ზუსტ ტრიგონომეტრიულ ფუნქციებს. ამიტომ შესაძლებელია მცირე განსხვავებები დამრგვალებაში.
კალკულატორი განსაზღვრავს ლანცის შეყვანის გეომეტრიას. არ განსაზღვრავს აწევის სიმაღლეს, ფისის რაოდენობას, წნევას ან ინექციის ბიჯს. სიღრმე და სამიზნე ფენა უნდა შეირჩეს შესწავლილი გრუნტის პირობებისა და სტაბილიზაციის პროექტის მიხედვით. საძირკვლის ფაქტობრივი ფორმა და დაბრკოლებები ადგილზე უნდა შემოწმდეს.
