КАЛКУЛАТОР · СТАБИЛИЗАЦИЯ И ПОВДИГАНЕ
Повдигане на фундаменти
Определете входната точка, ъгъла и дължината на инжекционната сонда до избрана точка под фундамента.
Откъде въвеждате сондата?
Измерете дълбочината от повърхността на пода.
Дължина на сондата до долната страна на фундамента е наклоненият участък от входа до нивото на долната повърхност на фундамента — долната страна на ивичния фундамент, ако има такъв. Пътят може да преминава през почва, под или фундамент. Ако попадате на ивичния фундамент, пробивът трябва да позволи преминаването на сондата през него до почвата отдолу. Посочената дължина описва целия път от входа до това ниво, а не само дебелината на бетона за пробиване.
Дължина на сондата под фундамента е следващият участък в почвата до планираното място за спиране на края на сондата. След преминаване през фундамента сондата се въвежда по-нататък в основата според избраната технология. Сборът на двата участъка дава общата дълбочина на вкарване без частта, оставаща над повърхността.
При сонда с избиваем връх материалът се подава край края ѝ. При перфорирана сонда излиза през отворите по перфорирания участък. Ако планирате няколко дълбочини на инжектиране, изчислете всяко положение на края на сондата отделно.
Сравнете ъглите на въвеждане на сондата
Изберете ъгъл в таблицата, за да видите резултатите му по-горе.
| Ъгъл | От стената | Цялата сонда в отвора | До долната страна на фундамента | Под фундамента |
|---|
ИЗПЪЛНЕНИЕ НА ПРОБИВА
Как да поддържате изчисления ъгъл?

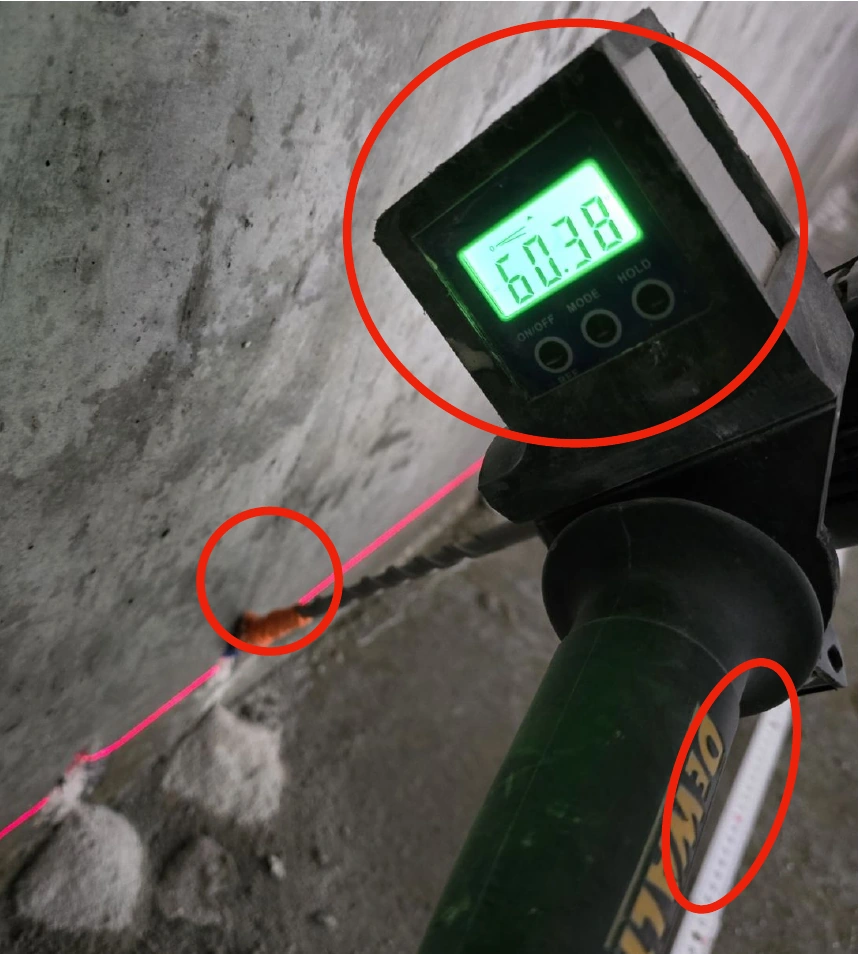

Ъгломерът (инклинометър), монтиран при бормашината, помага за контрол на ъгъла при пробиване. В този калкулатор ъгълът се отчита от хоризонталата на почвата или пода. Маркировката на свредлото позволява контрол на дълбочината на пробива.
Вижте контрола на ъгъла и дълбочината в раздел Знания →КАК ДА РАЗЧЕТЕТЕ РАЗМЕРИТЕ

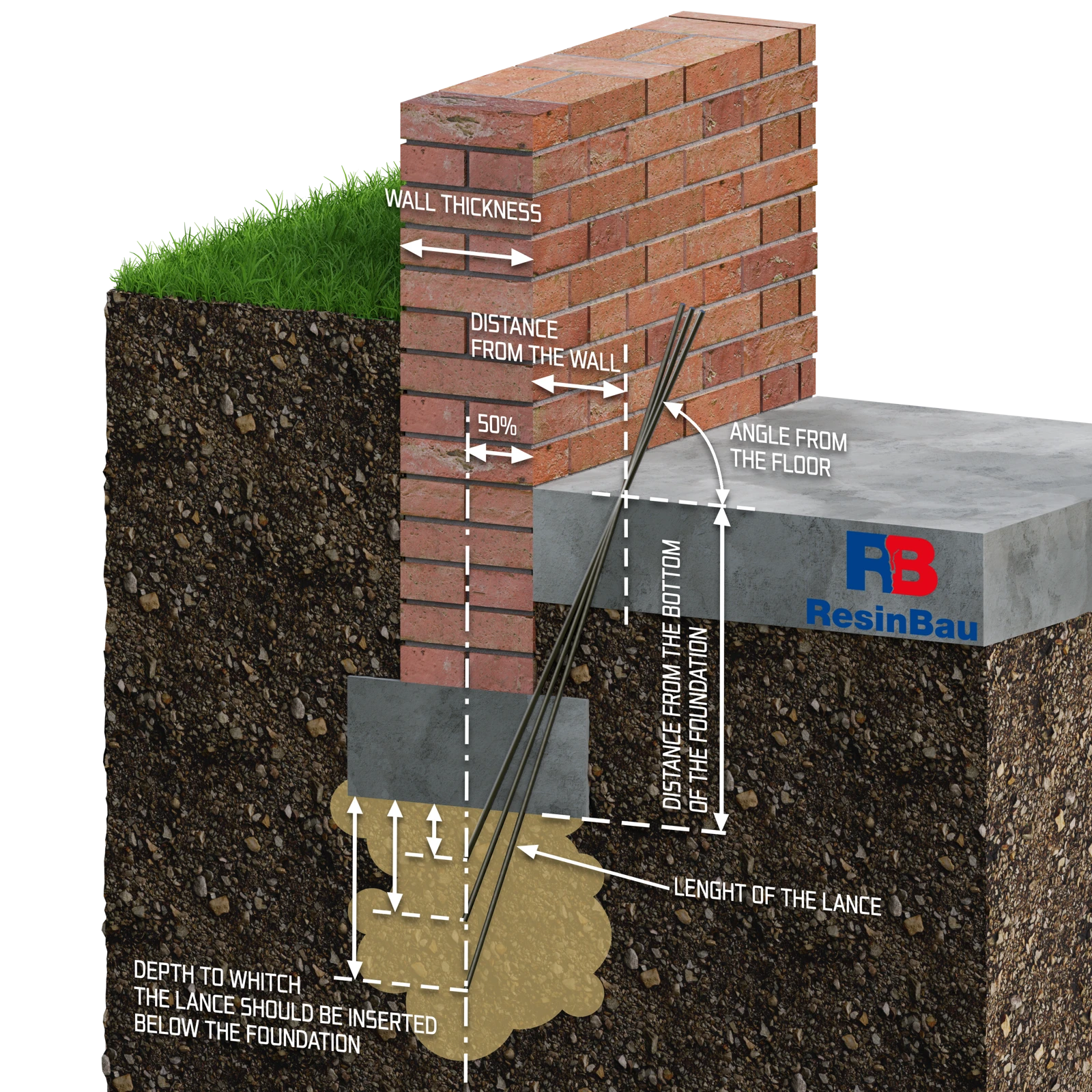

Една точка под фундамента, различни пътища за достъп
Измервайте разстоянието до долната страна на фундамента от нивото на входа на сондата.
Същият принцип на измерване: от повърхността на пода вертикално до долната страна на фундамента.
Къде се намира целевата точка?
И в двата режима целим под средата на стената — на половината от дебелината ѝ. Разстояние на входа от стената = (дълбочина до долната страна + дълбочина под фундамента) / тангенс на ъгъла − половината дебелина на стената. Приемаме, че стената и фундаментът имат обща ос.
Традиционният режим използва закръглени коефициенти за седем ъгъла, а графичният — точни тригонометрични функции. Оттук могат да произтичат малки разлики в закръгляването.
Калкулаторът определя геометрията на въвеждане на сондата. Не определя величината на повдигане, количеството смола, налягането или разстоянието между инжекциите. Дълбочината и целевият слой трябва да се изберат според проучените почвени условия и проекта за стабилизация. Действителната форма на фундамента и препятствията изискват проверка на място.
