CALCULATEUR · STABILISATION ET RELEVAGE
Relevage des fondations
Déterminez le point d'entrée, l'angle et la longueur de la lance jusqu'au point choisi sous la fondation.
D'où insérez-vous la lance ?
Mesurez la profondeur depuis la surface du sol intérieur.
Longueur de lance jusqu'à la sous-face de la fondation désigne le segment oblique entre l'entrée et le niveau inférieur de la fondation — sous-face de la semelle, le cas échéant. La trajectoire peut traverser le terrain, le sol intérieur ou la fondation. Si elle rencontre la semelle, le forage doit permettre d'y faire passer la lance jusqu'au terrain situé dessous. La longueur indiquée décrit tout le trajet entre l'entrée et ce niveau, et non seulement l'épaisseur du béton à percer.
Longueur de lance sous la fondation désigne le segment supplémentaire dans le terrain jusqu'au point d'arrêt prévu de l'extrémité de la lance. Après la traversée de la fondation, la lance est enfoncée davantage dans le terrain selon le procédé choisi. La somme des deux segments donne la profondeur totale d'insertion, hors partie restant au-dessus de la surface.
Avec une lance à pointe éjectable, le matériau est injecté à son extrémité. Avec une lance perforée, il sort par les orifices de la section perforée. Si plusieurs profondeurs d'injection sont prévues, calculez séparément chaque position de l'extrémité de la lance.
Comparer les angles d'insertion de la lance
Choisissez un angle dans le tableau pour afficher ses résultats ci-dessus.
| Angle | Depuis le mur | Lance entière dans le forage | Jusqu'à la sous-face de la fondation | Sous la fondation |
|---|
EXÉCUTION DU FORAGE
Comment maintenir l'angle calculé ?
Un rapporteur (inclinomètre) monté sur la perceuse aide à contrôler l'angle pendant le forage. Dans ce calculateur, l'angle est mesuré depuis l'horizontale du terrain ou du sol intérieur. Un repère sur le foret permet de contrôler la profondeur du forage.
Voir le contrôle de l'angle et de la profondeur dans Connaissances →COMMENT LIRE LES DIMENSIONS

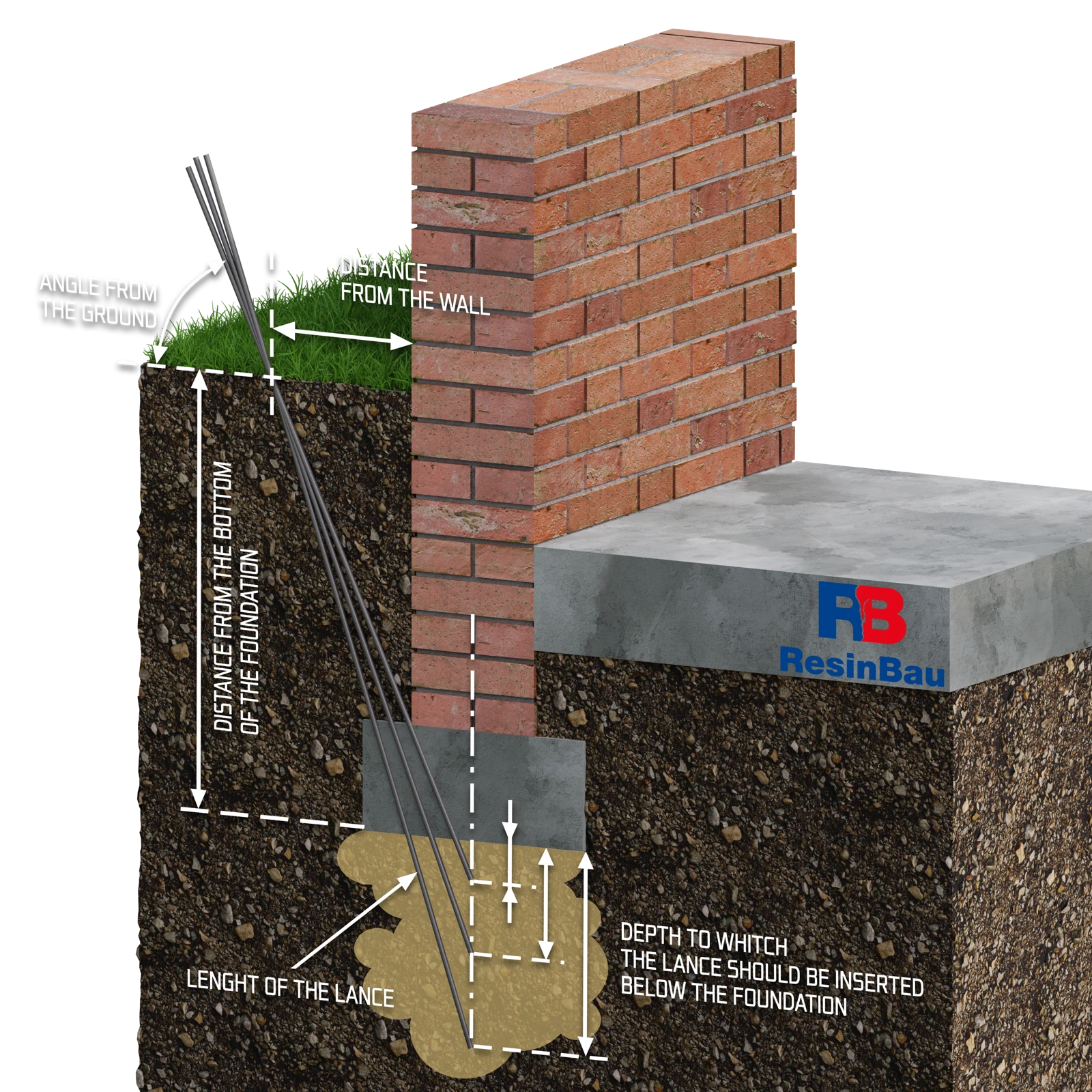

Un point sous la fondation, plusieurs trajectoires d'accès
Mesurez la distance jusqu'à la sous-face de la fondation depuis le niveau d'entrée de la lance.
Même principe de mesure : verticalement depuis la surface du sol jusqu'à la sous-face de la fondation.
Où se trouve le point cible ?
Dans les deux modes, nous visons sous le milieu du mur — à mi-épaisseur. Distance entre l'entrée et le mur = (profondeur jusqu'à la sous-face + profondeur sous la fondation) / tangente de l'angle − moitié de l'épaisseur du mur. Nous supposons que le mur et la fondation ont un axe commun.
Le mode classique utilise des coefficients arrondis pour sept angles, tandis que le mode graphique utilise les fonctions trigonométriques exactes. Cela peut entraîner de petites différences d'arrondi.
Le calculateur détermine la géométrie d'insertion de la lance. Il ne définit ni la hauteur de relevage, ni la quantité de résine, ni la pression, ni l'espacement des injections. La profondeur et la couche cible doivent être choisies selon les conditions géotechniques identifiées et le projet de stabilisation. La forme réelle de la fondation et les obstacles doivent être vérifiés sur place.
