ZNANJE · TLA IN TEMELJI

Tla in temelji: stabilizacija, praznine, dvigovanje

Te tri naloge lahko uporabljajo injektiranje, vendar imajo različne cilje in prevzem. Začnite z vzrokom izgube podpore, nato izberite material in način nadzora konstrukcije.

Ocena stanjaPotek in različiceIzbira in naslednji korak

SLEDITE TEHNOLOGIJI

Tla in temelji: šest različic dostopa in porazdelitve

To je nabor različic, ne seznam šestih zaporednih opravil. Prva dva prereza prikazujeta dostop pod temelj, naslednja dva pod ploščo, zadnja pa primerjata izhod materiala iz sulice. Najprej določite cilj: konsolidacijo, obnovitev podpore, načrtovano dvigovanje ali vodotesno zaporo.

Sulica določa mesto dovajanja; rumeno območje prikazuje želeno območje vpliva.

01 · Dostop pod temelj

Cilj in različica A: dostop pod temelj od znotraj

Material mora doseči ugotovljeni sloj pod temeljem. Risba povezuje kot, merjen od tlaka, odmik vstopa od stene, raven spodnje strani temelja in delovno globino pod njim. Dolžina sulice se meri vzdolž osi, zato ni enaka navpični globini.

Oznaka 50% določa referenčno točko v prikazani geometriji stene; ne določa položaja ojačitve za vsak temelj. Rumeno telo ne zagotavlja oblike dosega ali izboljšanja nosilnosti. Cilj in delovni sloj je treba določiti na podlagi ocene konstrukcije in tal.

  • Ugotovite temelj, ploščo in napeljave.
  • Pred izračunom dolžine določite ciljni sloj.
Geometrija dostopa pod temelj →Ugotovitev izgube podpore →
Zunanji dostop spremeni vstopno točko in referenčno površino kota.

02 · Dostop pod temelj

Različica B: dostop pod temelj od zunaj

Tu se kot meri od površine terena, odmik vstopa pa od zunanje stene. Skupaj z globino spodnje strani temelja določata potek sulice. Označeni konci na različnih višinah prikazujejo možne položaje območij dovajanja, ne obveznega zaporedja treh injektiranj.

Izbira dostopa od zunaj zahteva preverjanje razpoložljivega prostora, napeljav in slojev ob temelju. Med dovajanjem vodite evidenco porabe in meritev konstrukcije. Nenačrtovan dvig med stabilizacijo zahteva ustavitev; dvigovanje mora biti posebej načrtovan cilj.

  • Preverite referenco kota glede na teren.
  • Pred preskusom določite pragove prekinitve.
Preskus in meritve konstrukcije →

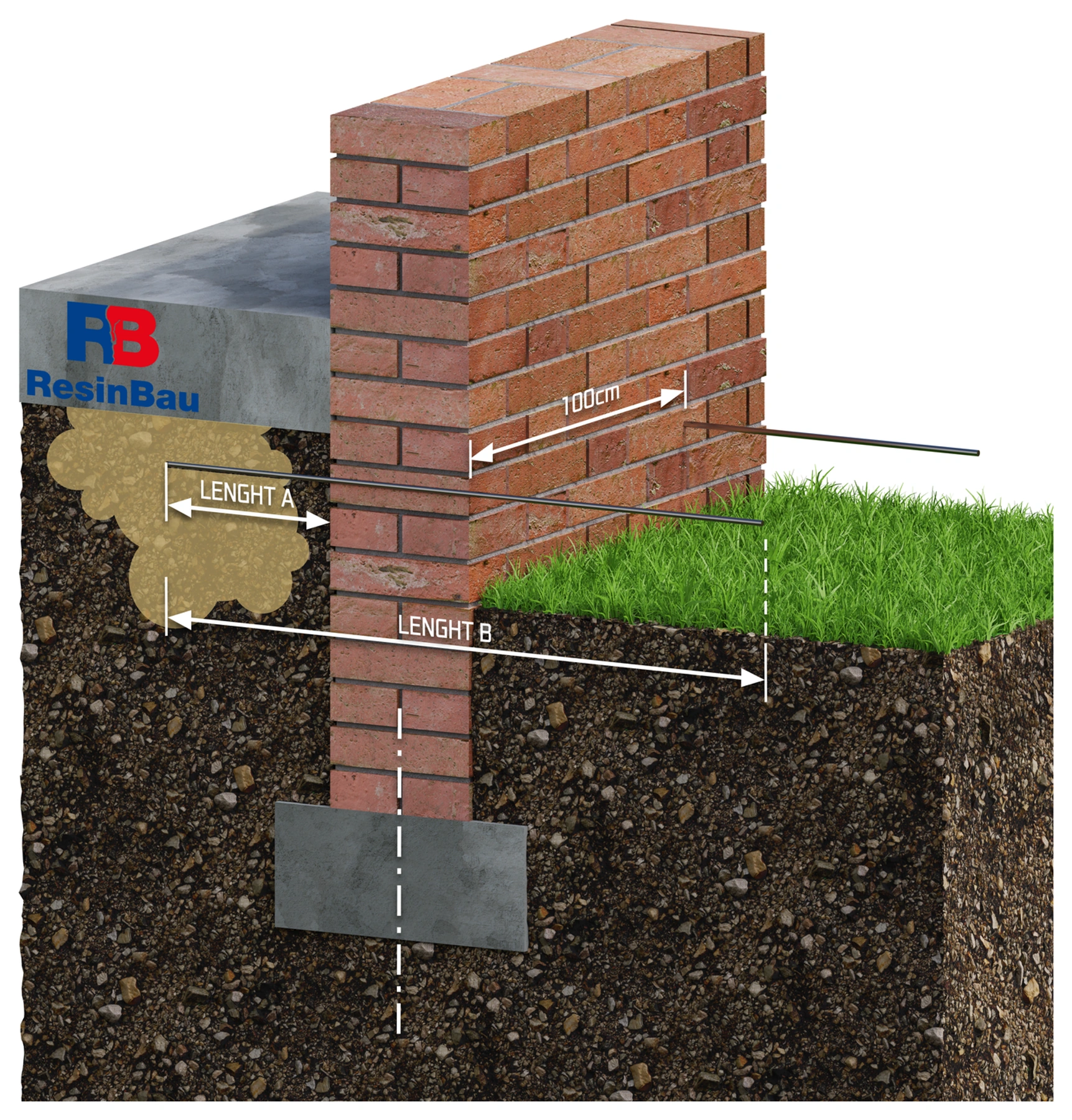

Točka dovajanja je pod ploščo, dostopna pot pa poteka skozi območje stene.

03 · Dostop pod ploščo

Različica C: pod ploščo z vodoravnimi sulicami od zunaj

Različica omogoča dovajanje materiala v prostor pod ploščo z zunanjega dostopa. Ugotovite njene povezave in vzrok izgube podpore. Dve oznaki dolžine razlikujeta krajši odsek v območju pod ploščo in daljšo dostopno pot do tega mesta.

Mera 100 cm na ilustraciji pripada prikazani razporeditvi sulic; ni univerzalen razmik za vsako ploščo. Točke in območje dovajanja načrtujte na podlagi preskusa, napredek pa ocenjujte z opazovanjem konstrukcije in bilanco. Zapolnitev najbližje praznine ne dokazuje izboljšanja globlje podlage.

  • Določite, ali je cilj praznina ali globlji sloj zemljine.
  • Nadzirajte možno migracijo zunaj obrisa plošče.
Ločevanje ciljev injektiranja →GeoStabil →

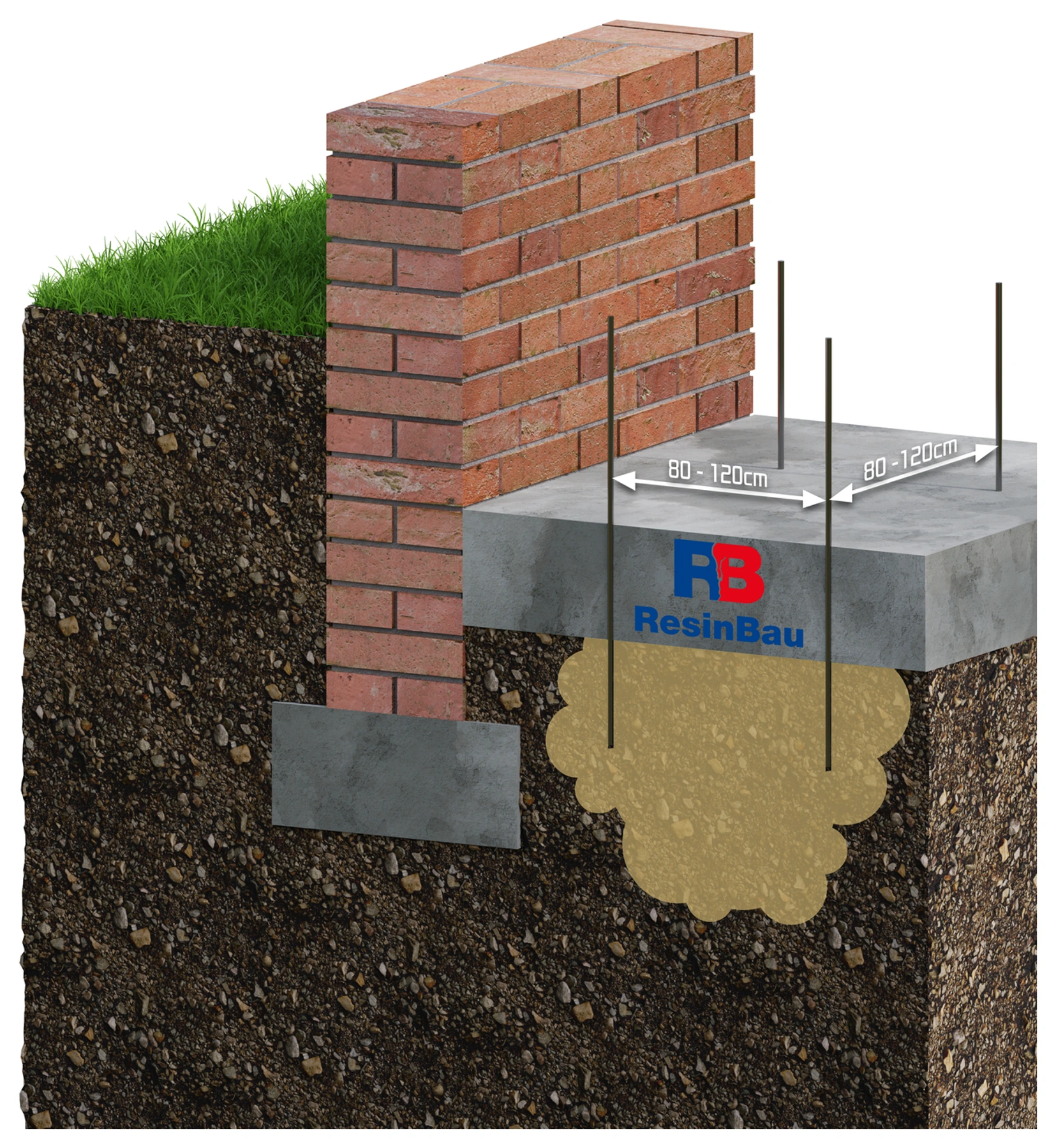

Prevrtanje plošče omogoča neposreden dostop do ugotovljenega podpornega območja.

04 · Dostop pod ploščo

Različica D: pod ploščo skozi izvrtine od znotraj

Pred določitvijo točk ugotovite debelino in sloje plošče, armaturo ter napeljave. Konci sulic morajo biti v območju, ki ga mora zajeti izbrana tehnologija. Razmik 80–120 cm je parameter prikazane različice; dejansko mrežo je treba povezati s podlago in rezultatom preskusa.

Pri zapolnjevanju praznin in stabilizaciji nadzirajte, ali se plošča začne nenačrtovano dvigovati. Če je cilj dvigovanje, so potrebni ciljne višine, dovoljene razlike pomikov in meritve med dovajanjem. Ekspanzija materiala se lahko nadaljuje tudi po ustavitvi črpalke.

  • Točke začrtajte ob upoštevanju napeljav.
  • Pomike merite neodvisno od porabe.
GeoPolymer.55: izbira sistema →Preskus in merila prekinitve →
Končni izhod določa dovajanje pri koncu sulice.

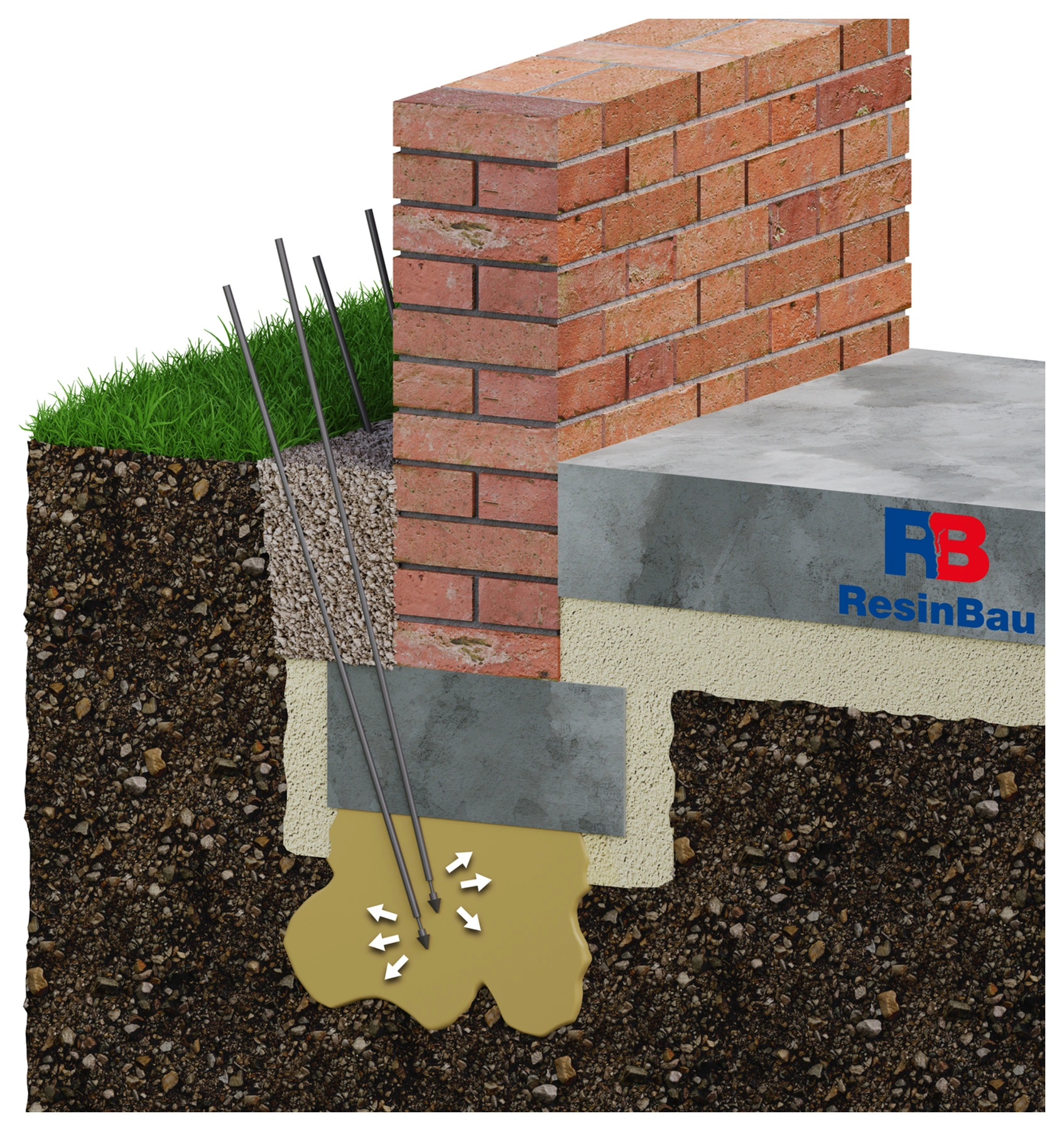

05 · Način izhoda materiala

Različica sulice: dovajanje skozi odpirajoči se konec

Pri tej različici se konica odpre skladno z zasnovo sistema, material pa izhaja pri koncu sulice. Mesto začetka dovajanja zato določa dejanski položaj konca, ne samo dolžina odseka, vidnega nad terenom.

Način vgradnje in odpiranja izberite glede na pogoje podlage ter konkretni sistem. Puščice označujejo smer izhoda materiala; rumeno telo ostaja ponazoritev želenega območja. V resnici pot migracije oblikujejo zemljina, praznine, voda in omejitev ekspanzije.

  • Potrdite globino konca in prehodnost izhoda.
  • Beležite dejansko dovajanje v vsako območje.
Sistemi sulic HAMMPACK →Omejena ekspanzija in učinek v podlagi →
Območje izhodov mora biti v sloju, ki ga zajema tehnologija.

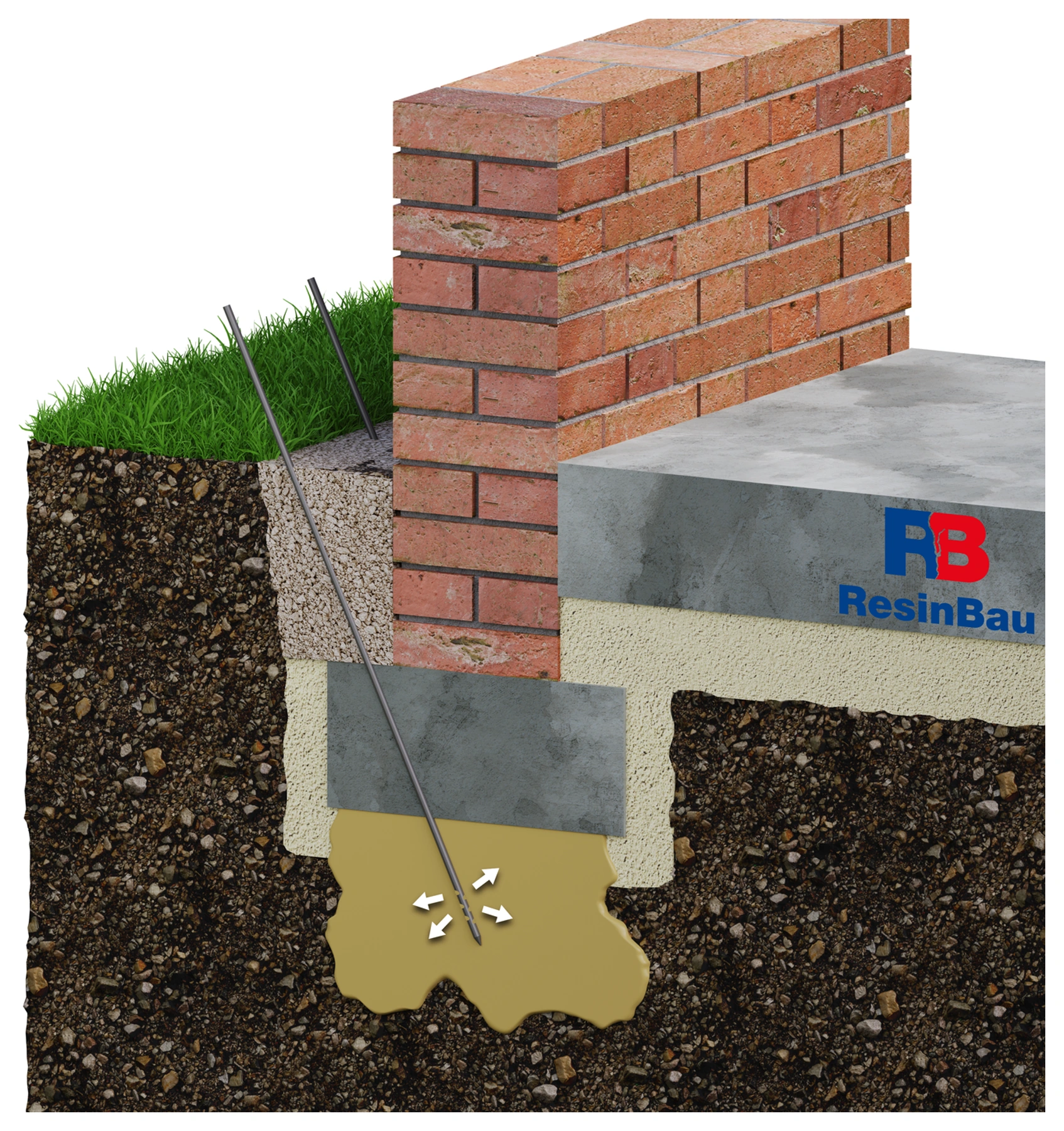

06 · Način izhoda materiala

Različica sulice: dovajanje skozi perforirani odsek

Perforirani odsek ustvari več izhodnih poti materiala. Njegov položaj in dolžino je treba povezati z delovnim slojem; ne zadostuje, da samo konec sulice doseže želeno globino. Položaj odprtin ne zagotavlja enakomerne porazdelitve dovajanja v vsaki zemljini.

Če je cilj vodotesna zapora, mora prevzem zajeti neprekinjenost in neprepustnost območja. SoilConsolid se izbere glede na ugotovljeno zemljino in vodne pogoje. GeoPolymer.55 je mogoče obravnavati za tako zaporo po individualni izbiri in preskusu neprekinjenosti ter neprepustnosti z nadzorom ekspanzije in migracije; samo rumeno telo na shemi ne potrjuje rezultata.

  • Vse izhode namestite v ciljno območje.
  • Učinek prevzemajte skladno s ciljem injektiranja.
SoilConsolid →GeoPolymer.55 →Čiščenje sistemov po smolah →

Najprej pojasnite spremembo podpore

Razpokana stena, posedajoč tlak in plošča, ki se pod obremenitvijo ziblje, ne kažejo samodejno iste težave. Možne so praznine ob konstrukciji, razrahljano nasutje, spremembe vodnih pogojev ali šibkejši sloj globlje. Ocena mora zajeti konstrukcijo, tla, vodo in zgodovino pomikov.

Zberite prereze temeljev, rezultate preiskav tal, položaj napeljav in meritve višin ter razpok. Ugotovite, ali proces še traja. Brez tega lahko dovajanje materiala v najlažje dostopno praznino spremeni lokalni simptom, vzrok posedanja v drugem sloju pa ostane.

Opredelite pričakovani učinek

Konsolidacija in tesnjenje tal

Material mora delovati na ugotovljeno območje podlage, npr. povezati zrna ali omejiti pretok vode. Izbira je odvisna od možnosti prodiranja in pogojev vlažnosti. Sama zapolnitev praznine pod ploščo ne potrjuje konsolidacije globljega sloja.

Zapolnitev praznine in obnovitev podpore

Cilj je nadzorovana zapolnitev razpoložljivega prostora. Ugotoviti je treba njegove povezave in zagotoviti opazovanje napredka. Pri stabilizaciji je nenačrtovan dvig konstrukcije znak za ustavitev.

Nadzorovano dvigovanje

Dvig je tu načrtovani del projekta. Zahteva določitev ciljne višine, dovoljenih razlik pomikov, zaporedja in pragov prekinitve. Poraba smole ne nadomesti merjenja premikanja.

Omejitev dotoka vode

Vodotesna zapora ima drugačna merila kot izboljšanje podpore. Če je težava dotok za steno, primerjajte rešitev z injekcijsko zaveso in ugotovite možnost obhoda zapore.

Ekspanzija je orodje, ne rezultat sanacije

Smola, ki se razteza v omejenem prostoru, se obnaša drugače kot pena, ki prosto raste v posodi. Zemljina in obremenjena konstrukcija omejujeta rast. Zato faktor prostega penjenja ne zadostuje za izračun porabe ali dvižne sile.

Trdnost vzorca materiala ni nosilnost celotnega sistema tla–temelj. Sprememba podpore je odvisna tudi od razporeditve materiala, stanja tal in skupnega delovanja konstrukcije. Izbira mora določiti, kako bo učinek preverjen v podlagi in na objektu.

Sulica mora dovajati material v pravi sloj

Točke dovajanja načrtujte v prerezu in tlorisu. Izberite dostop od znotraj ali od zunaj ob upoštevanju napeljav, robov temelja in zahtevane delovne višine. Razporeditev zaporednih globin mora izhajati iz izbrane tehnologije, ne samo iz dolžine razpoložljive sulice.

Odprt konec, konica, ki se odpre med dovajanjem, in perforirani odsek ustvarjajo različne izhodne poti materiala. Sistem sulice prilagodite območju, ki ga želite zajeti, ter pogojem vgradnje. Kalkulator geometrije pomaga določiti dostop; ne določa sloja, ki potrebuje ojačitev.

Referenčni odsek povezuje dovajanje z merjenjem

Pred začetkom določite referenčne točke in začetne odčitke. Preskus mora preveriti dovajanje, povezave, bilanco in odziv konstrukcije v značilnih pogojih. Beležite material, temperaturo, odmerke, čas, tlak in pomike.

Dovajajte po korakih, določenih v tehnologiji, s časom za oceno odziva. Ekspanzija lahko traja po ustavitvi črpalke. Prekinite pri nenačrtovanem premikanju, nenadzorovanem iztoku, neobičajni porabi ali povečanju tlaka brez pretoka. Merila prekinitve in nadaljevanja določite pred preskusom, ne šele po opaženem pomiku.

Prevzem mora ustrezati cilju

Za stabilizacijo ali izboljšanje tal načrt določa način ocene dosežene podpore in zahtevane preiskave. Pri dvigovanju se dokumentirajo višine, razlike pomikov in obnašanje sosednjih elementov. Pri vodotesni zapori se nadzirata pretok in neprekinjenost tesnilnega območja.

Ohranite dokumentacijo točk, globin in količin skupaj z meritvami pred deli, med njimi in po njih. Načrtujte opazovanje v obdobju, primernem za vzrok posedanja in spremembe voda. Vrnitev na višino sama po sebi ne dokazuje odprave vzroka izgube podpore.

IZBIRA RESINBAU

Material je odvisen od pogojev

SoilConsolid →

Konsolidacija in vodotesne zapore v zemljini z ugotovljenimi lastnostmi. PU-sistem s katalizatorjem za reakcijo potrebuje vodo in se dovaja po eni poti; nizka viskoznost ne zagotavlja prodiranja v vsako zemljino.

GeoStabil →

Stabilizacija tal in podlivanje pod ploščami. Dvokomponentni material tvori poltogo maso; TDS navaja odsotnost penjenja. Izbira vključuje čas obdelave in dovodni sistem.

GeoPolymer.55 →

Dvokomponentni sistem pene za načrtovano zapolnjevanje, stabilizacijo in dvigovanje. Učinek ekspanzije ocenjujte v dejanskih pogojih in z meritvami konstrukcije.

GeoPolymer.350 →

Sistem pene z večjo gostoto za ugotovljene praznine in stabilizacijo. Izbira med njim in GeoPolymer.55 izhaja iz načrta ter parametrov TDS, ne samo iz imena ali proste prostornine pene.

Izračunajte, kar poznate

KALKULATORGeometrija dostopa pod temelj →

Določite dolžino in položaj sulice za podano območje. Orodje ne izračunava nosilnosti ali višine dviga.

KALKULATORPriprava materiala →

Preverite pravi izdelek in razmerja. Masno razmerje ni nujno enako prostorninskemu.

KALKULATORBilanca porabe →

Pretvorite odmerke ustreznih komponent; ohranite ločen zapis rezultata preskusa v tleh.

Naslednji korak

BERITE NAPREJSistemi sulic in območja dovajanja →

Konstrukcijo in položaj izhodov prilagodite tehnologiji.

BERITE NAPREJRazpoke kot simptom →

Opazovanje konstrukcije povežite z vzrokom izgube podpore.

BERITE NAPREJVodotesna zapora →

Kadar je glavni cilj omejitev dotoka vode.

Pogovor o pogojih vašega projekta

Pripravite prerez, opis vode in premikanja ter rezultate dosedanjih preskusov. ResinBau pomaga izbrati material in tehnologijo izvedbe.

Pogovor o projektu / tehnična izbira ↗
