ŽINIOS · GRUNTAS IR PAMATAI

Gruntas ir pamatai: stabilizavimas, ertmės, kėlimas

Šios trys užduotys gali naudoti injektavimą, bet turi skirtingus tikslus ir priėmimą. Pradėkite nuo atramos praradimo priežasties, tada parinkite medžiagą ir konstrukcijos kontrolės būdą.

IštyrimasTrasa ir variantaiParinkimas ir kitas žingsnis

SEKITE TECHNOLOGIJĄ

Gruntas ir pamatai: šeši prieigos ir pasiskirstymo variantai

Tai variantų rinkinys, o ne šešių nuoseklių veiksmų sąrašas. Pirmi du pjūviai rodo prieigą po pamatu, kiti du — po plokšte, o paskutiniai lygina medžiagos išėjimą iš injekcinio vamzdžio. Pirmiausia nustatykite tikslą: konsolidavimą, atramos atkūrimą, projektuojamą kėlimą ar užtvarą nuo vandens.

Injekcinis vamzdis nustato tiekimo vietą; geltona zona vaizduoja numatytą poveikio sritį.

01 · Prieiga po pamatu

Tikslas ir variantas A: prieiga po pamatu iš vidaus

Medžiaga turi patekti į ištirtą sluoksnį po pamatu. Brėžinys susieja nuo grindų matuojamą kampą, įėjimo atstumą nuo sienos, pamato apačios lygį ir darbinį gylį žemiau jo. Injekcinio vamzdžio ilgis matuojamas išilgai ašies, todėl nelygus vertikaliam gyliui.

Žyma 50% rodo atskaitos tašką parodytoje sienos geometrijoje; nenustato sutvirtinimo padėties kiekvienam pamatui. Geltona figūra negarantuoja aprėpties formos ar laikomosios galios pagerėjimo. Tikslą ir darbinį sluoksnį reikia nustatyti ištyrus konstrukciją ir gruntą.

  • Ištirkite pamatą, plokštę ir instaliacijas.
  • Nurodykite tikslinį sluoksnį prieš skaičiuodami ilgį.
Prieigos po pamatu geometrija →Atramos praradimo ištyrimas →
Išorinė prieiga keičia įėjimo tašką ir kampo atskaitos būdą.

02 · Prieiga po pamatu

Variantas B: prieiga po pamatu iš išorės

Čia kampas skaičiuojamas nuo grunto paviršiaus, o įėjimo atstumas — nuo išorinės sienos. Kartu su pamato apačios gyliu jie nustato injekcinio vamzdžio kelią. Pažymėti galai skirtinguose lygiuose rodo galimas tiekimo zonų padėtis, o ne privalomą trijų injektavimų seką.

Parenkant prieigą iš išorės reikia patikrinti prieinamą vietą, instaliacijas ir sluoksnius prie pamato. Tiekdami žymėkite suvartojimą ir matuokite konstrukciją. Neplanuotas pakilimas stabilizuojant reikalauja sustoti; kėlimas turi būti atskirai suprojektuotas tikslas.

  • Patikrinkite kampo atskaitą grunto atžvilgiu.
  • Prieš bandymą nustatykite nutraukimo slenksčius.
Bandymas ir konstrukcijos matavimas →

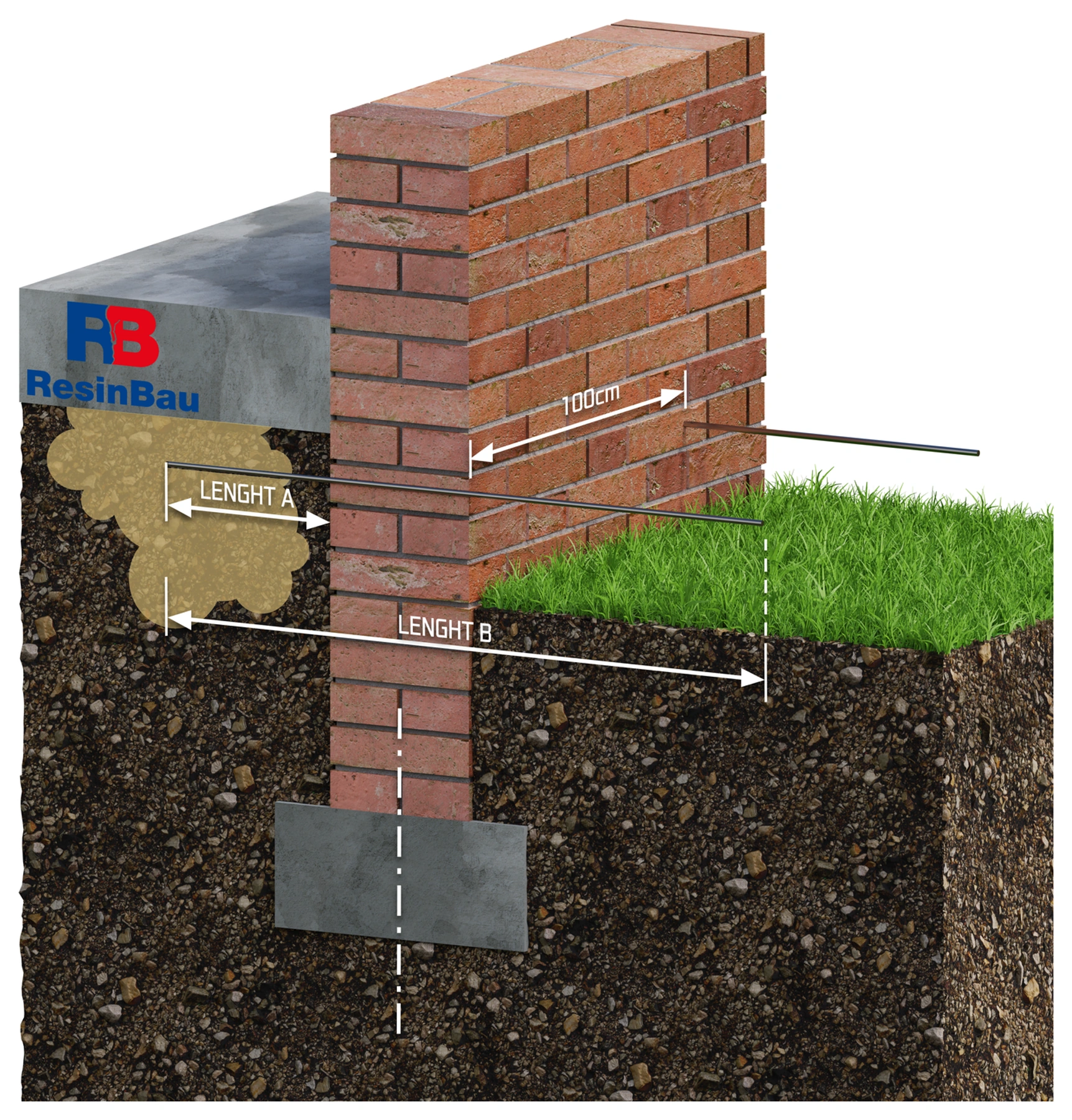

Tiekimo taškas yra po plokšte, o prieigos kelias eina per sienos zoną.

03 · Prieiga po plokšte

Variantas C: po plokšte horizontaliais injekciniais vamzdžiais iš išorės

Variantas leidžia tiekti medžiagą į erdvę po plokšte iš išorės. Ištirkite jos jungtis ir atramos praradimo priežastį. Dvi ilgio žymos atskiria trumpesnę atkarpą zonoje po plokšte ir ilgesnį prieigos kelią iki šios vietos.

100 cm matmuo iliustracijoje priklauso parodytam injekcinių vamzdžių išdėstymui; tai nėra paruoštas atstumas kiekvienai plokštei. Pagal bandymą planuokite taškus ir tiekimo zoną, o pažangą vertinkite iš konstrukcijos stebėjimo ir balanso. Artimiausios ertmės užpildymas neįrodo gilesnio pagrindo pagerinimo.

  • Nustatykite, ar tikslas yra ertmė, ar gilesnis grunto sluoksnis.
  • Kontroliuokite galimą migraciją už plokštės kontūro.
Injektavimo tikslų atskyrimas →GeoStabil →

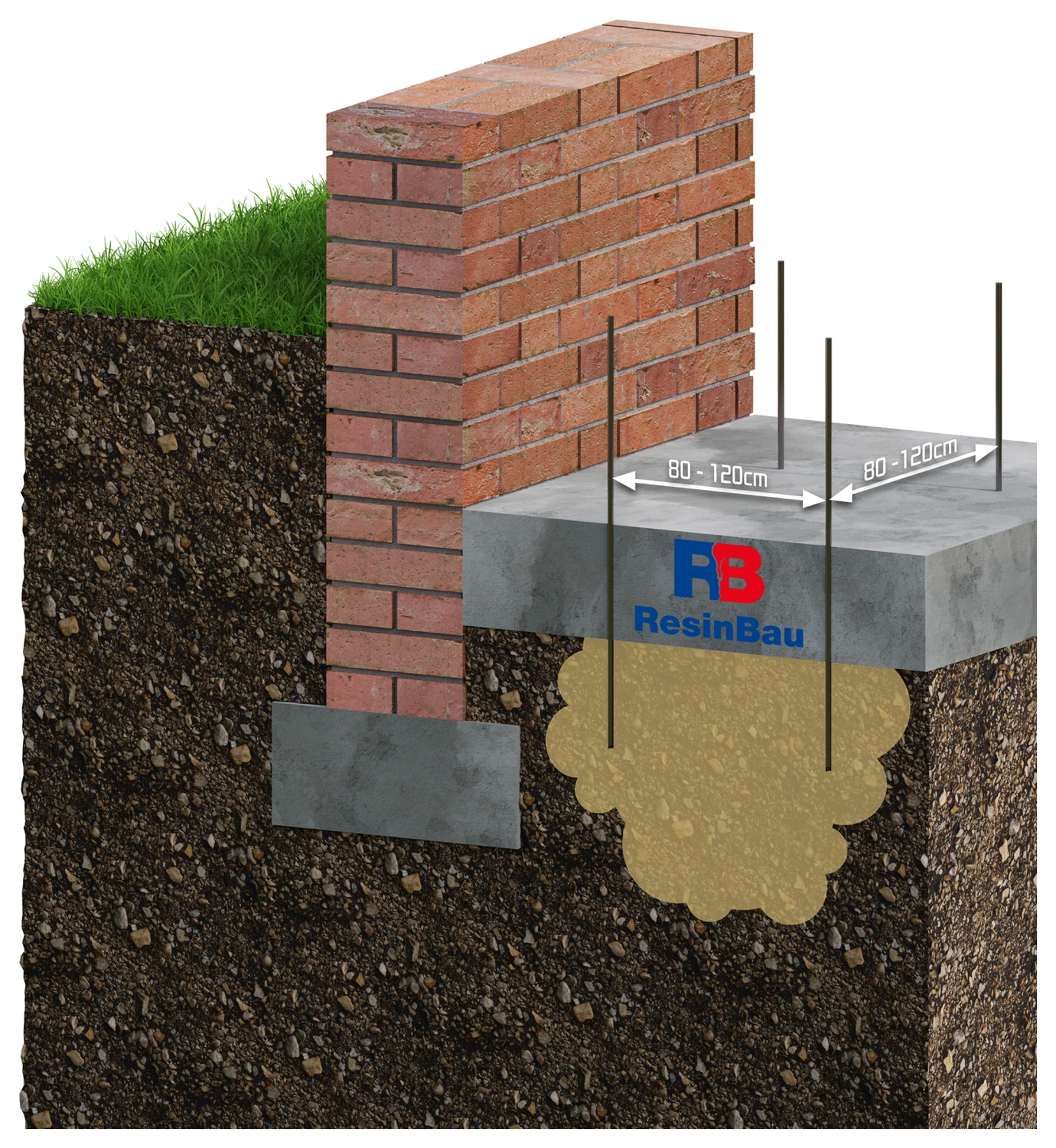

Pragręžus plokštę gaunama tiesioginė prieiga prie ištirtos atramos zonos.

04 · Prieiga po plokšte

Variantas D: po plokšte per gręžinius iš vidaus

Prieš žymėdami taškus ištirkite plokštės storį, sluoksnius, armatūrą ir instaliacijas. Injekcinių vamzdžių galai turi būti zonoje, kurią turi apimti pasirinkta technologija. 80–120 cm atstumas yra parodyto varianto parametras; tikrą tinklą reikia susieti su pagrindu ir bandymo rezultatu.

Užpildydami ertmes ir stabilizuodami kontroliuokite, ar plokštė nepradeda neplanuotai kilti. Jei tikslas kėlimas, reikia tikslinių lygių, leistinų poslinkių skirtumų ir matavimo tiekimo metu. Medžiagos plėtimasis gali tęstis ir sustabdžius siurblį.

  • Pažymėkite taškus atsižvelgdami į instaliacijas.
  • Matuokite poslinkius nepriklausomai nuo sąnaudų.
GeoPolymer.55: sistemos parinkimas →Bandymas ir nutraukimo kriterijai →

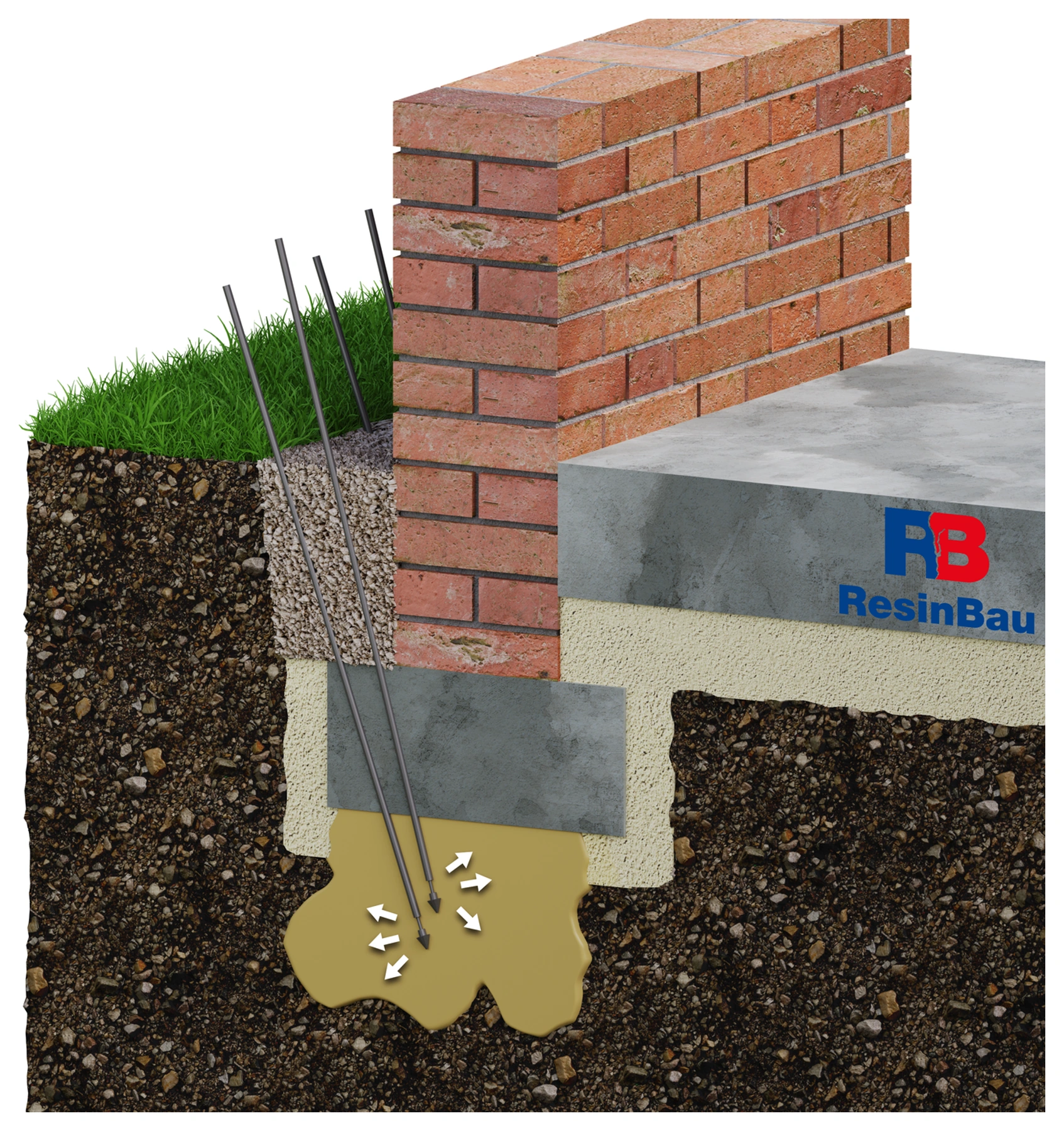

Galinis išėjimas lokalizuoja tiekimą prie injekcinio vamzdžio galo.

05 · Medžiagos išėjimo būdas

Injekcinio vamzdžio variantas: tiekimas per atidaromą galą

Šiame variante antgalis atidaromas pagal sistemos konstrukciją, o medžiaga išeina prie injekcinio vamzdžio galo. Todėl tiekimo pradžios vietą lemia tikra galo padėtis, o ne vien virš grunto matomos atkarpos ilgis.

Įtvirtinimo ir atidarymo būdą parinkite pagal pagrindo sąlygas ir konkrečią sistemą. Rodyklės reiškia medžiagos išėjimo kryptį; geltona figūra lieka numatytos zonos iliustracija. Tikrovėje migracijos kelią formuoja gruntas, ertmės, vanduo ir plėtimosi ribojimas.

  • Patvirtinkite galo gylį ir išėjimo pralaidumą.
  • Registruokite tikrą tiekimą į kiekvieną zoną.
HAMMPACK injekcinių vamzdžių sistemos →Ribotas plėtimasis ir poveikis pagrinde →

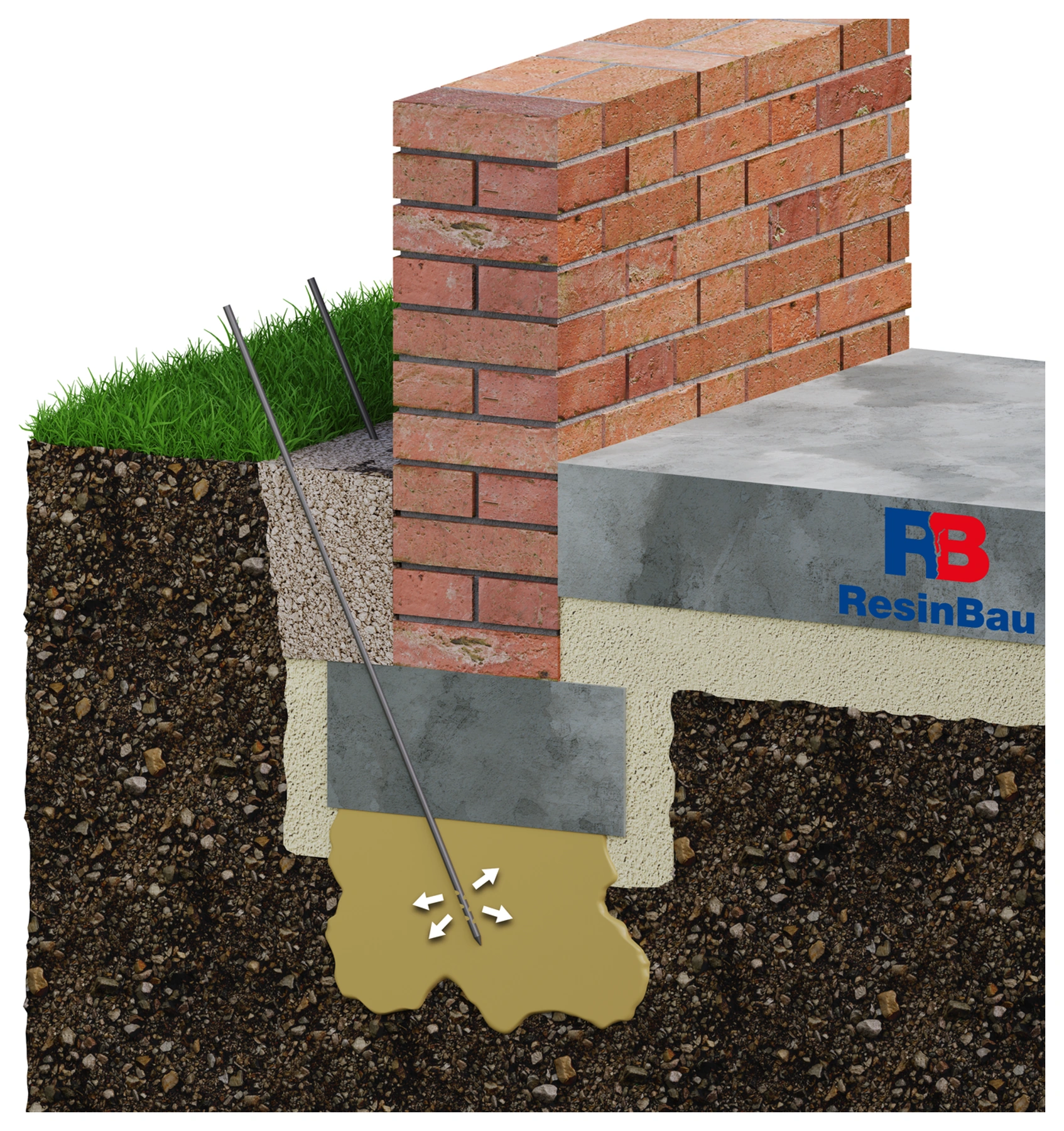

Išėjimų zona turi būti technologijos apimamame sluoksnyje.

06 · Medžiagos išėjimo būdas

Injekcinio vamzdžio variantas: tiekimas per perforuotą atkarpą

Perforuota atkarpa sukuria kelis medžiagos išėjimo kelius. Jos padėtį ir ilgį reikia susieti su darbiniu sluoksniu; nepakanka, kad vien vamzdžio galas pasiektų norimą gylį. Skylių padėtis negarantuoja vienodo tiekimo pasiskirstymo kiekviename grunte.

Jei tikslas užtvara nuo vandens, priėmimas turi apimti zonos vientisumą ir sandarumą. SoilConsolid parenkamas pagal ištirtą gruntą ir vandens sąlygas. GeoPolymer.55 galima svarstyti tokiai užtvarai po individualaus parinkimo ir vientisumo bei sandarumo bandymo, kontroliuojant plėtimąsi ir migraciją; vien geltona figūra schemoje nepatvirtina rezultato.

  • Visus išėjimus įrenkite tikslinėje zonoje.
  • Priimkite rezultatą pagal injektavimo tikslą.
SoilConsolid →GeoPolymer.55 →Sistemų valymas po dervų →

Pirmiausia išsiaiškinkite atramos pokytį

Trūkinėjanti siena, sėdančios grindys ir nuo apkrovos besisūpuojanti plokštė automatiškai nerodo tos pačios problemos. Galimos ertmės prie konstrukcijos, išpurėjęs užpylas, vandens sąlygų pokytis ar silpnesnis gilesnis sluoksnis. Ištyrimas turi apimti konstrukciją, gruntą, vandenį ir poslinkių istoriją.

Surinkite pamatų pjūvius, pagrindo tyrimų rezultatus, instaliacijų padėtį ir lygių bei plyšių matavimus. Nustatykite, ar procesas tęsiasi. Be to medžiagos tiekimas į lengviausiai prieinamą ertmę gali pakeisti vietinį požymį, palikdamas sėdimo priežastį kitame sluoksnyje.

Įvardykite numatytą rezultatą

Grunto konsolidavimas ir sandarinimas

Medžiaga turi veikti ištirtą pagrindo zoną, pvz., sujungti grūdelius ar riboti vandens srautą. Parinkimas priklauso nuo skvarbos galimybės ir drėgmės sąlygų. Vien ertmės po plokšte užpildymas nepatvirtina gilesnio sluoksnio konsolidavimo.

Ertmės užpildymas ir atramos atkūrimas

Tikslas yra kontroliuojamas prieinamos erdvės užėmimas. Reikia ištirti jos susisiekimą ir užtikrinti pažangos stebėjimą. Stabilizuojant neplanuotas konstrukcijos pakilimas yra signalas sustoti.

Kontroliuojamas pakėlimas

Pakėlimas čia yra numatytas projekto elementas. Reikia nustatyti tikslinį lygį, leistinus poslinkių skirtumus, seką ir nutraukimo slenksčius. Dervos sąnaudos nepakeičia judėjimo matavimo.

Vandens pritekėjimo ribojimas

Užtvarai nuo vandens taikomi kiti kriterijai nei atramos gerinimui. Jei problema pritekėjimas už sienos, palyginkite sprendimą su injekcine užuolaida ir ištirkite užtvaros apėjimo galimybę.

Plėtimasis yra priemonė, o ne remonto rezultatas

Ribotoje erdvėje besiplečianti derva elgiasi kitaip nei laisvai inde augančios putos. Gruntas ir apkrauta konstrukcija riboja augimą. Todėl laisvo putojimo koeficiento nepakanka sąnaudoms ar kėlimo jėgai apskaičiuoti.

Medžiagos bandinio stipris nėra visos grunto ir pamato sistemos laikomoji galia. Atramos pokytis taip pat priklauso nuo medžiagos išdėstymo, grunto būklės ir konstrukcijos sąveikos. Parinkimas turi nurodyti, kaip poveikis bus tikrinamas pagrinde ir objekte.

Injekcinis vamzdis turi tiekti medžiagą į tinkamą sluoksnį

Suplanuokite tiekimo taškus pjūvyje ir plane. Pasirinkite prieigą iš vidaus ar išorės, atsižvelgdami į instaliacijas, pamato kraštus ir reikalingą darbinį lygį. Kitų gylių išdėstymą turi lemti pasirinkta technologija, o ne vien turimo vamzdžio ilgis.

Atviras galas, tiekimo metu atidaromas antgalis ir perforuota atkarpa sukuria skirtingus medžiagos išėjimo kelius. Injekcinio vamzdžio sistemą parinkite pagal norimą apimti zoną ir montavimo sąlygas. Geometrijos skaičiuoklė padeda nustatyti prieigą; nenustato sutvirtinimo reikalaujančio sluoksnio.

Atskaitos atkarpa susieja tiekimą su matavimu

Prieš pradėdami nustatykite atskaitos taškus ir pradinius rodmenis. Bandymas turi patikrinti tiekimą, susisiekimą, balansą ir konstrukcijos reakciją tipinėmis sąlygomis. Žymėkite medžiagą, temperatūrą, porcijas, laiką, slėgį ir poslinkius.

Tiekite technologijoje nustatytais etapais, palikdami laiko reakcijai įvertinti. Plėtimasis gali tęstis sustabdžius siurblį. Nutraukite esant neplanuotam judėjimui, nekontroliuojamam ištekėjimui, netipiniam suvartojimui ar slėgio augimui be srauto. Nutraukimo ir atnaujinimo kriterijus nustatykite prieš bandymą, o ne tik pastebėję poslinkį.

Priėmimas turi atitikti tikslą

Stabilizavimui ar pagrindo gerinimui projektas nustato pasiektos atramos vertinimo būdą ir reikalingus tyrimus. Kėlimui dokumentuojami lygiai, poslinkių skirtumai ir gretimų elementų elgsena. Vandens užtvarai kontroliuojamas srautas ir sandarinimo zonos vientisumas.

Išsaugokite taškų, gylių ir kiekių dokumentaciją kartu su matavimais prieš darbus, jų metu ir po jų. Stebėjimą planuokite sėdimo priežasčiai ir vandens pokyčiams tinkamu laikotarpiu. Grįžimas į lygį savaime neįrodo atramos praradimo priežasties pašalinimo.

RESINBAU PARINKIMAS

Medžiagą lemia sąlygos

SoilConsolid →

Konsolidavimas ir užtvaros nuo vandens ištirtame grunte. PU sistemai su katalizatoriumi reakcijai reikia vandens, ji tiekiama vienu srautu; maža klampa negarantuoja prasiskverbimo į kiekvieną gruntą.

GeoStabil →

Grunto stabilizavimas ir užpildymas po plokštėmis. Dvikomponentė medžiaga sudaro pusiau standžią masę; TDS deklaruoja putojimo nebuvimą. Parinkimas apima darbo laiką ir tiekimo sistemą.

GeoPolymer.55 →

Dvikomponentė putų sistema projektuojamam užpildymui, stabilizavimui ir kėlimui. Plėtimosi poveikį vertinkite tikromis sąlygomis ir matuodami konstrukciją.

GeoPolymer.350 →

Didesnio tankio putų sistema ištirtoms ertmėms ir stabilizavimui. Pasirinkimą tarp jos ir GeoPolymer.55 lemia projektas ir TDS parametrai, ne vien pavadinimas ar laisvas putų tūris.

Apskaičiuokite tai, ką žinote

SKAIČIUOKLĖPrieigos po pamatu geometrija →

Nustatykite injekcinio vamzdžio ilgį ir padėtį nurodytai zonai. Įrankis neskaičiuoja laikomosios galios ar pakėlimo dydžio.

SKAIČIUOKLĖMedžiagos paruošimas →

Patikrinkite tinkamą gaminį ir santykius. Masės santykis nebūtinai lygus tūriniam.

SKAIČIUOKLĖSąnaudų balansas →

Perskaičiuokite tinkamų komponentų porcijas; atskirai užrašykite bandymo grunte rezultatą.

Kitas žingsnis

SKAITYKITE TOLIAUInjekcinių vamzdžių sistemos ir tiekimo zonos →

Konstrukciją ir išėjimų padėtį parinkite pagal technologiją.

SKAITYKITE TOLIAUPlyšiai kaip požymis →

Susiekite konstrukcijos stebėjimą su atramos praradimo priežastimi.

SKAITYKITE TOLIAUUžtvara nuo vandens →

Kai pagrindinis tikslas riboti vandens pritekėjimą.

Aptarkite savo projekto sąlygas

Paruoškite pjūvį, vandens ir judėjimo aprašymą bei ankstesnių bandymų rezultatus. ResinBau padeda parinkti medžiagą ir atlikimo technologiją.
