Qrunt və bünövrələr: sabitləşdirmə, boşluqlar, qaldırma

Bu üç iş inyeksiyadan istifadə edə bilər, lakin məqsədləri və qəbul meyarları fərqlidir. Əvvəlcə dayağın itirilməsinin səbəbini müəyyən edin, sonra materialı və konstruksiyaya nəzarət üsulunu seçin.

AraşdırmaGediş və variantlarSeçim və növbəti addım

TEXNOLOGİYANI İZLƏYİN

Qrunt və bünövrələr: çatma və yayılmanın altı variantı

Bu, ardıcıl altı əməliyyat siyahısı deyil, variantlar toplusudur. İlk iki kəsik bünövrənin altına, sonrakı ikisi plitənin altına çatmanı göstərir, sonuncular isə materialın lansadan çıxışını müqayisə edir. Əvvəlcə məqsədi müəyyən edin: konsolidasiya, dayağın bərpası, layihələndirilmiş qaldırma və ya suya qarşı baryer.

Lansa vurulma yerini müəyyən edir; sarı zona nəzərdə tutulan təsir sahəsini göstərir.

01 · Bünövrənin altına çatma

Məqsəd və A variantı: daxildən bünövrənin altına çatma

Material bünövrənin altında müəyyən edilmiş qata çatmalıdır. Çertyoj döşəmədən ölçülən bucağı, girişin divardan məsafəsini, bünövrənin alt səviyyəsini və onun altındakı iş dərinliyini əlaqələndirir. Lansanın uzunluğu ox boyunca ölçülür, buna görə şaquli dərinliyə bərabər deyil.

50% işarəsi göstərilən divar həndəsəsində istinad nöqtəsini bildirir; hər bünövrə üçün gücləndirmənin yerini müəyyən etmir. Sarı həcmi fiqur yayılmanın formasına və ya yükdaşıma qabiliyyətinin yaxşılaşmasına zəmanət vermir. Məqsəd və iş qatı konstruksiya və qruntun araşdırılmasına əsasən müəyyən edilməlidir.

  • Bünövrəni, plitəni və kommunikasiya xətlərini araşdırın.
  • Uzunluğu hesablamazdan əvvəl nəzərdə tutulan qatı göstərin.
Bünövrənin altına çatma həndəsəsi →Dayağın itirilməsinin araşdırılması →
Xarici giriş giriş nöqtəsini və bucağın istinad üsulunu dəyişir.

02 · Bünövrənin altına çatma

B variantı: xaricdən bünövrənin altına çatma

Burada bucaq qrunt səthindən, giriş məsafəsi isə xarici divardan ölçülür. Bünövrənin altının dərinliyi ilə birlikdə bunlar lansanın yolunu müəyyən edir. Müxtəlif səviyyələrdə işarələnmiş uclar üç inyeksiyanın məcburi ardıcıllığını deyil, vurulma zonalarının mümkün mövqelərini göstərir.

Xaricdən çatma seçimi mövcud sahənin, kommunikasiya xətlərinin və bünövrə yanındakı qatların yoxlanmasını tələb edir. Vurulma zamanı qəbul olunan miqdarı qeyd edin və konstruksiyanı ölçün. Sabitləşdirmə zamanı planlaşdırılmamış qalxma dayandırma tələb edir; qaldırma ayrıca layihələndirilmiş məqsəd olmalıdır.

  • Bucağın qrunt səthinə istinadını yoxlayın.
  • Sınaqdan əvvəl dayandırma hədlərini müəyyən edin.
Sınaq və konstruksiyanın ölçülməsi →

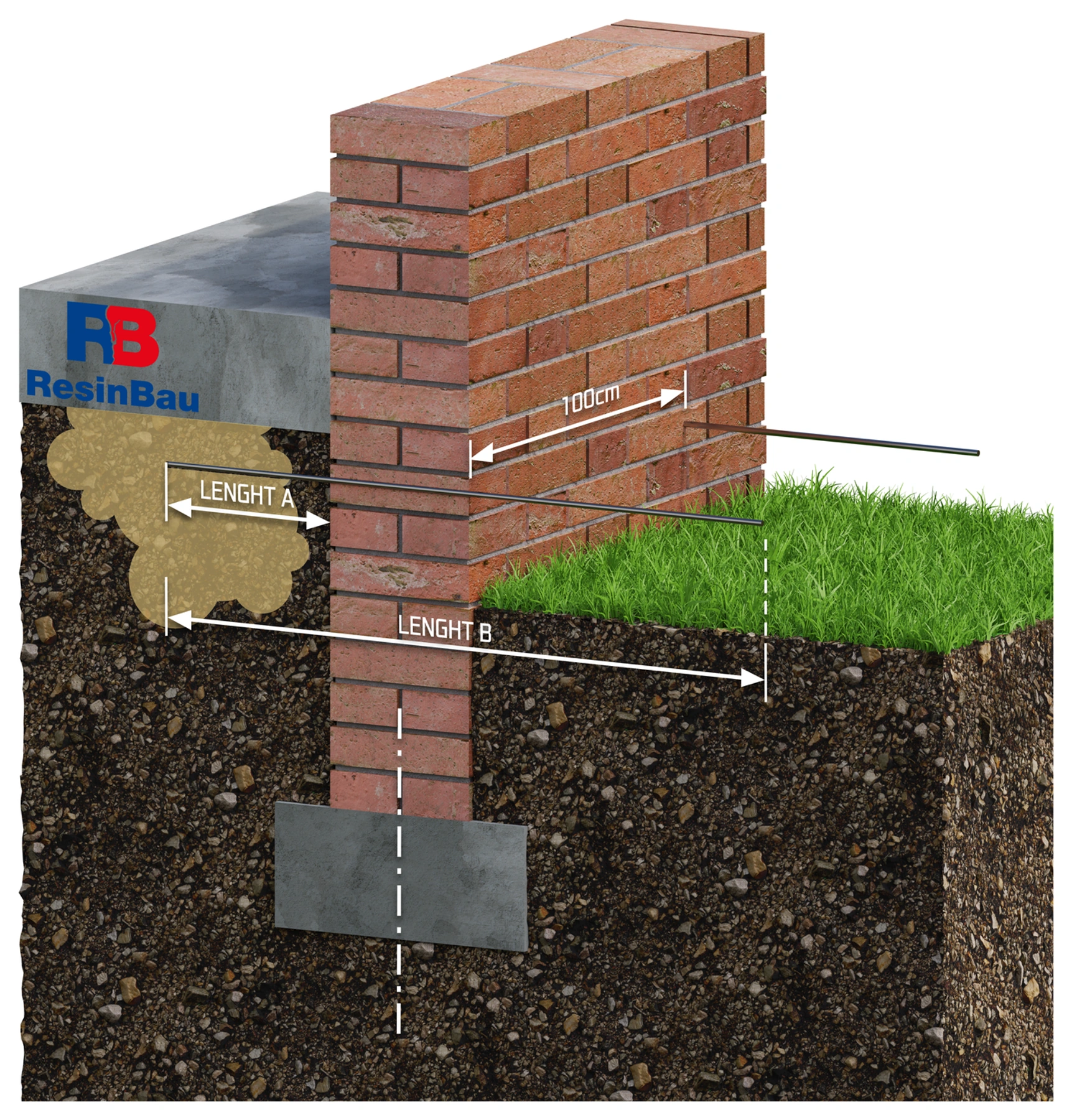

Vurulma nöqtəsi plitənin altındadır, çatma yolu isə divar zonasından keçir.

03 · Plitənin altına çatma

C variantı: xaricdən üfüqi lansalarla plitənin altına

Variant materialı xaricdən girişlə plitənin altındakı sahəyə vurmağa imkan verir. Onun birləşmələrini və dayağın itirilməsinin səbəbini araşdırın. İki uzunluq işarəsi plitənin altındakı daha qısa hissəni həmin yerə çatmağın daha uzun yolundan fərqləndirir.

Şəkildəki 100 cm ölçüsü göstərilən lansa sxeminə aiddir; hər plitə üçün hazır məsafə deyil. Nöqtələri və vurulma zonasını sınaq əsasında planlaşdırın, irəliləyişi isə konstruksiyanın müşahidəsi və balansla qiymətləndirin. Ən yaxın boşluğun doldurulması daha dərin əsasın yaxşılaşmasını sübut etmir.

  • Məqsədin boşluq, yoxsa daha dərin qrunt qatı olduğunu müəyyən edin.
  • Plitənin konturundan kənara mümkün miqrasiyaya nəzarət edin.
İnyeksiya məqsədlərinin fərqləndirilməsi →GeoStabil →

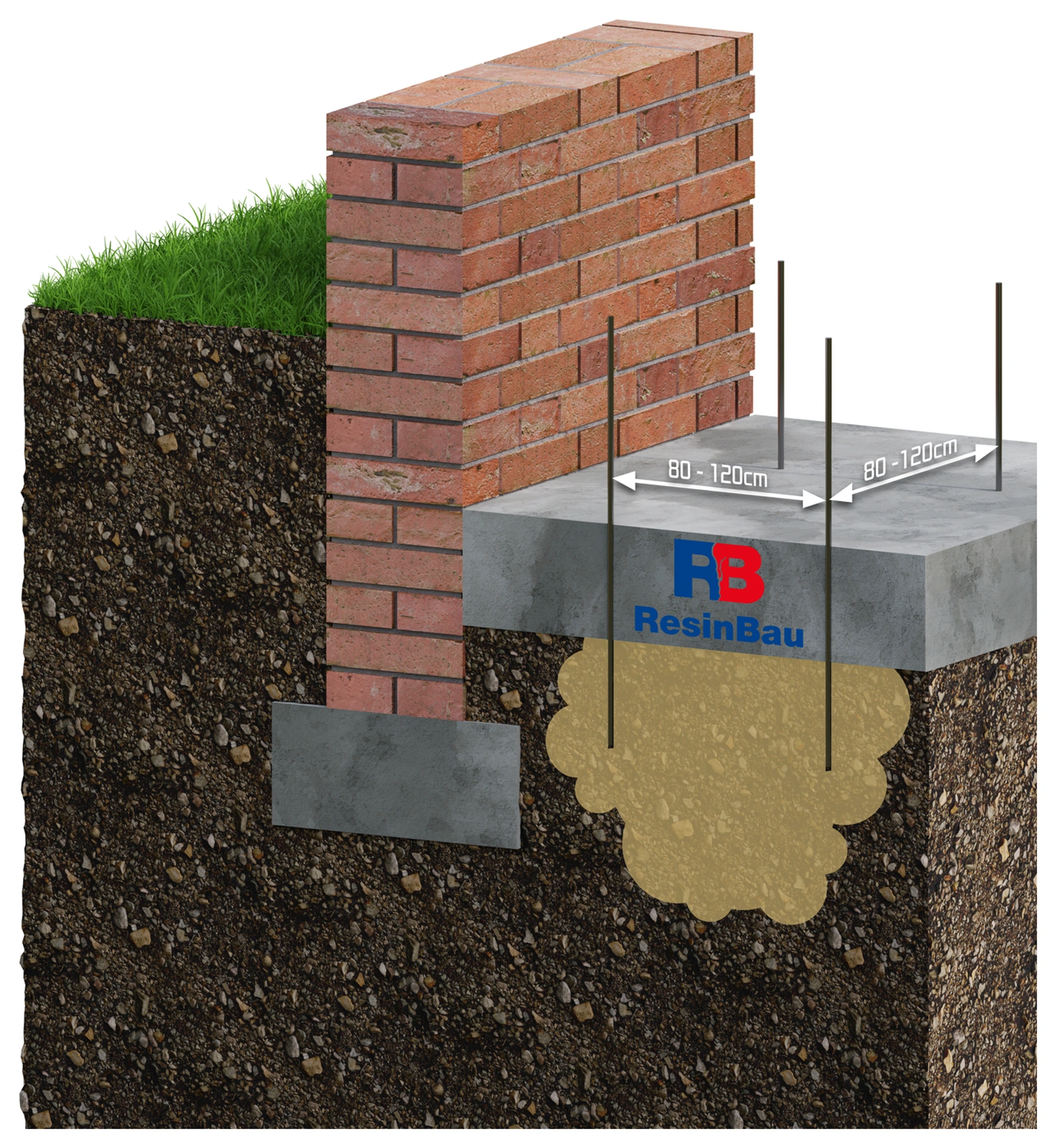

Plitədən keçən qazma müəyyən edilmiş dayaq zonasına birbaşa çatma imkanı verir.

04 · Plitənin altına çatma

D variantı: daxildən qazma dəlikləri ilə plitənin altına

Nöqtələri müəyyən etməzdən əvvəl plitənin qalınlığını və qatlarını, armaturu və kommunikasiya xətlərini araşdırın. Lansaların ucları qəbul edilmiş texnologiyanın əhatə etməli olduğu zonada yerləşməlidir. 80–120 cm məsafə göstərilən variantın parametridir; faktiki şəbəkə əsasla və sınağın nəticəsi ilə əlaqələndirilməlidir.

Boşluqların doldurulması və sabitləşdirmə zamanı plitənin planlaşdırılmadan qalxmağa başlayıb-başlamadığını yoxlayın. Məqsəd qaldırmadırsa, hədəf səviyyələr, yerdəyişmələrin icazə verilən fərqləri və vurulma zamanı ölçmə lazımdır. Materialın genişlənməsi nasos dayandırıldıqdan sonra da davam edə bilər.

  • Kommunikasiya xətlərini nəzərə alaraq nöqtələri nişanlayın.
  • Sərfdən asılı olmayaraq yerdəyişmələri ölçün.
GeoPolymer.55: sistem seçimi →Sınaq və dayandırma meyarları →

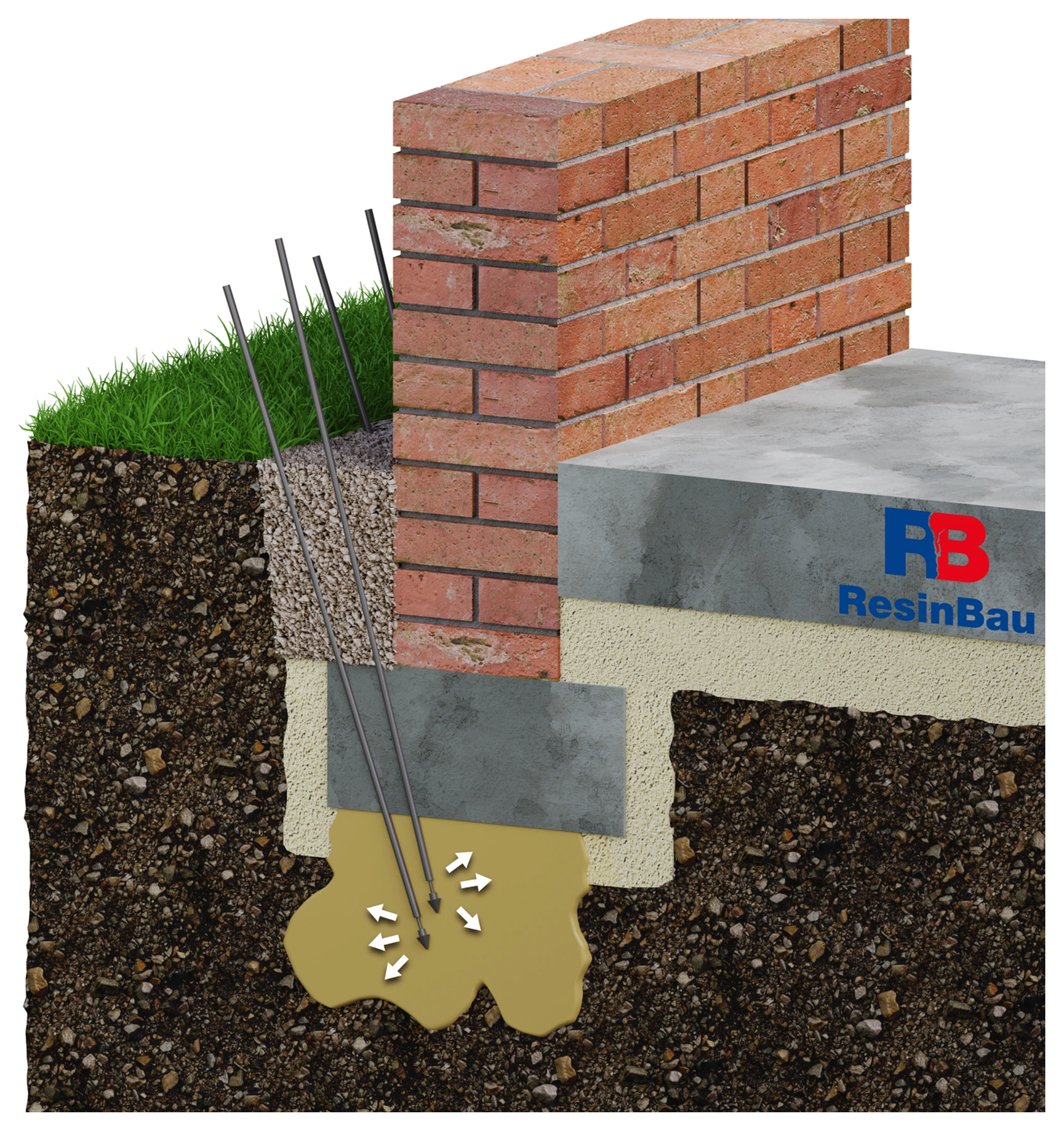

Son çıxış vurulmanı lansanın ucunda yerləşdirir.

05 · Materialın çıxış üsulu

Lansa variantı: açılan ucdan vurulma

Bu variantda başlıq sistemin quruluşuna uyğun açılır və material lansanın ucundan çıxır. Buna görə vurulmanın başlama yerini yalnız qrunt üstündə görünən hissənin uzunluğu deyil, ucun faktiki mövqeyi müəyyən edir.

Yerləşdirmə və açılma üsulunu əsasın şəraitinə və konkret sistemə uyğun seçin. Oxlar materialın çıxış istiqamətini göstərir; sarı həcmi fiqur nəzərdə tutulan zonanın təsviri olaraq qalır. Faktiki miqrasiya yolunu qrunt, boşluqlar, su və genişlənmənin məhdudlaşdırılması formalaşdırır.

  • Ucun dərinliyini və çıxışın keçiriciliyini təsdiqləyin.
  • Hər zonaya faktiki vurulmanı qeyd edin.
HAMMPACK lansa sistemləri →Məhdud genişlənmə və əsasdakı nəticə →

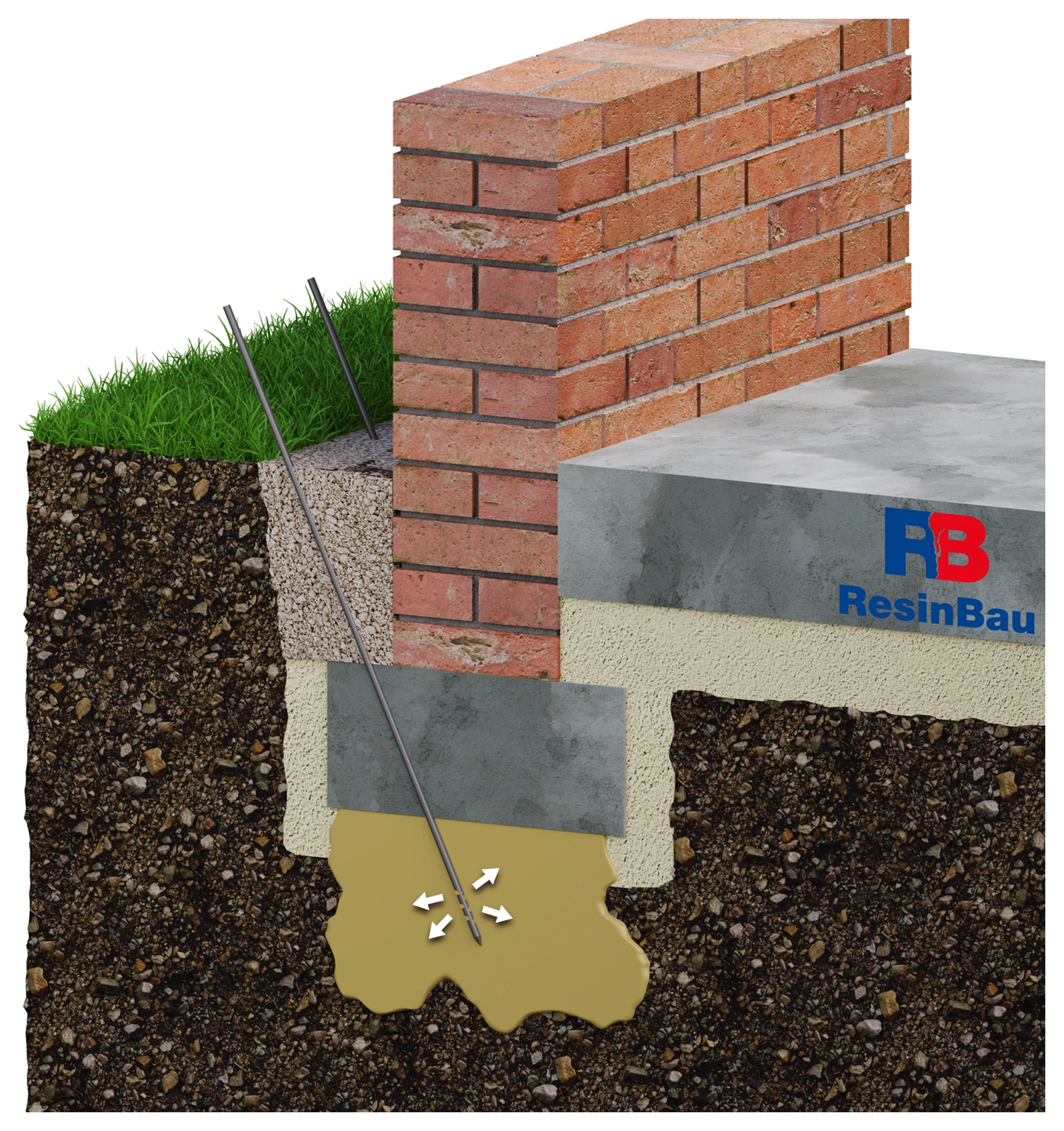

Çıxışlar zonası texnologiyanın əhatə etdiyi qatda yerləşməlidir.

06 · Materialın çıxış üsulu

Lansa variantı: deşikli hissədən vurulma

Deşikli hissə material üçün bir neçə çıxış yolu yaradır. Onun mövqeyi və uzunluğu iş qatı ilə əlaqələndirilməlidir; təkcə lansanın ucunun tələb olunan dərinliyə çatması kifayət deyil. Dəliklərin mövqeyi hər qruntda vurulmanın bərabər paylanmasına zəmanət vermir.

Məqsəd suya qarşı baryerdirsə, qəbul zonanın davamlılığını və sızdırmazlığını əhatə etməlidir. SoilConsolid müəyyən edilmiş qrunt və su şəraitinə uyğun seçilir. GeoPolymer.55 genişlənmə və miqrasiyaya nəzarətlə fərdi seçim və davamlılıq-sızdırmazlıq sınağından sonra belə baryer üçün nəzərdən keçirilə bilər; təkcə sxemdəki sarı həcmi fiqur nəticəni təsdiqləmir.

  • Bütün çıxışları nəzərdə tutulan zonada yerləşdirin.
  • Nəticəni inyeksiyanın məqsədinə uyğun qəbul edin.
SoilConsolid →GeoPolymer.55 →Qatranlardan sonra sistemlərin təmizlənməsi →

Əvvəlcə dayaq dəyişikliyini izah edin

Çatlayan divar, çökən döşəmə və yük altında yırğalanan plitə avtomatik olaraq eyni problemi göstərmir. Konstruksiya yanında boşluqlar, boşalmış dolğu qruntu, su şəraitinin dəyişməsi və ya daha dərində zəif qat ola bilər. Araşdırma konstruksiyanı, qruntu, suyu və yerdəyişmələrin tarixçəsini əhatə etməlidir.

Bünövrə kəsiklərini, qrunt tədqiqatlarının nəticələrini, kommunikasiya xətlərinin yerlərini, səviyyə və çat ölçmələrini toplayın. Prosesin davam edib-etmədiyini müəyyən edin. Bunsuz ən asan əlçatan boşluğa material vurulması çökmənin səbəbini başqa qatda saxlayaraq yerli əlaməti dəyişə bilər.

Gözlənilən nəticəni adlandırın

Qruntun konsolidasiyası və sızdırmazlığı

Material əsasın müəyyən edilmiş zonasına təsir etməli, məsələn, dənələri birləşdirməli və ya su axınını məhdudlaşdırmalıdır. Seçim nüfuzetmə imkanından və rütubət şəraitindən asılıdır. Təkcə plitənin altındakı boşluğun doldurulması daha dərin qatın konsolidasiyasını təsdiqləmir.

Boşluğun doldurulması və dayağın bərpası

Məqsəd mövcud sahənin nəzarətli doldurulmasıdır. Onun əlaqələri araşdırılmalı və irəliləyişin müşahidəsi təmin edilməlidir. Sabitləşdirmə zamanı konstruksiyanın planlaşdırılmamış qalxması dayandırma siqnalıdır.

Nəzarətli qaldırma

Burada qalxma layihənin nəzərdə tutulan hissəsidir. Hədəf səviyyənin, yerdəyişmələrin icazə verilən fərqlərinin, ardıcıllığın və dayandırma hədlərinin müəyyən edilməsini tələb edir. Qatran sərfi hərəkətin ölçülməsini əvəz etmir.

Su gəlməsinin məhdudlaşdırılması

Suya qarşı baryerin meyarları dayağın yaxşılaşdırılmasından fərqlidir. Problem divarın arxasından su gəlməsidirsə, həlli inyeksiya pərdəsi ilə müqayisə edin və baryerdən yan keçmə imkanını araşdırın.

Genişlənmə alətdir, təmirin nəticəsi deyil

Məhdud sahədə genişlənən qatran qabda sərbəst böyüyən köpükdən fərqli davranır. Qrunt və yüklənmiş konstruksiya böyüməni məhdudlaşdırır. Buna görə sərbəst köpüklənmə əmsalı sərfi və ya qaldırma qüvvəsini hesablamaq üçün kifayət deyil.

Material nümunəsinin möhkəmliyi bütöv qrunt–bünövrə sisteminin yükdaşıma qabiliyyəti deyil. Dayağın dəyişməsi materialın yerləşməsindən, qruntun vəziyyətindən və konstruksiyanın birgə işindən də asılıdır. Seçim nəticənin əsasda və obyektdə necə yoxlanacağını göstərməlidir.

Lansa materialı düzgün qata vurmalıdır

Vurulma nöqtələrini kəsikdə və planda müəyyən edin. Kommunikasiya xətlərini, bünövrənin kənarlarını və tələb olunan iş səviyyəsini nəzərə alaraq daxildən və ya xaricdən çatmanı seçin. Ardıcıl dərinliklərin düzülüşü yalnız mövcud lansanın uzunluğundan deyil, qəbul edilmiş texnologiyadan irəli gəlməlidir.

Açıq uc, vurulma zamanı açılan başlıq və deşikli hissə material üçün fərqli çıxış yolları yaradır. Lansa sistemini əhatə etmək istədiyiniz zonaya və quraşdırma şəraitinə uyğun seçin. Həndəsə kalkulyatoru çatma yolunu müəyyən etməyə kömək edir; gücləndirmə tələb edən qatı müəyyən etmir.

İstinad hissəsi vurulmanı ölçmə ilə əlaqələndirir

Başlamazdan əvvəl istinad nöqtələrini və ilkin göstəriciləri müəyyən edin. Sınaq səciyyəvi şəraitdə vurulmanı, əlaqəni, balansı və konstruksiyanın reaksiyasını yoxlamalıdır. Materialı, temperaturu, porsiyaları, vaxtı, təzyiqi və yerdəyişmələri qeyd edin.

Texnologiyada müəyyən edilmiş mərhələlərlə, reaksiyanı qiymətləndirmək üçün vaxt ayıraraq vurun. Genişlənmə nasos dayandırıldıqdan sonra davam edə bilər. Planlaşdırılmamış hərəkət, nəzarətsiz çıxış, qeyri-adi qəbul və ya axın olmadan təzyiqin artması zamanı dayandırın. Dayandırma və yenidən başlama meyarlarını yerdəyişmə görünəndən sonra deyil, sınaqdan əvvəl müəyyən edin.

Qəbul məqsədə uyğun olmalıdır

Sabitləşdirmə və ya əsasın yaxşılaşdırılması üçün layihə əldə edilmiş dayağın qiymətləndirilmə üsulunu və tələb olunan sınaqları müəyyən edir. Qaldırma üçün səviyyələr, yerdəyişmə fərqləri və qonşu elementlərin davranışı sənədləşdirilir. Su baryeri üçün axın və sızdırmazlıq zonasının davamlılığı yoxlanılır.

Nöqtələrin, dərinliklərin və miqdarların sənədlərini işdən əvvəlki, iş zamanı və sonrakı ölçmələrlə birlikdə saxlayın. Çökmənin səbəbinə və su dəyişikliklərinə uyğun müddətdə müşahidə planlaşdırın. Səviyyəyə qayıtmaq özlüyündə dayağın itirilmə səbəbinin aradan qaldırılmasının sübutu deyil.

RESINBAU SEÇİMİ

Material şəraitdən asılıdır

SoilConsolid →

Müəyyən edilmiş qruntda konsolidasiya və suya qarşı baryerlər. Katalizatorlu PU sistem reaksiya üçün su tələb edir və bir xəttlə vurulur; aşağı özlülük hər qrunta nüfuzetməyə zəmanət vermir.

GeoStabil →

Qruntun sabitləşdirilməsi və plitələrin altına dolğu. İkikomponentli material yarımsərt kütlə yaradır; TDS köpüklənmənin olmadığını bildirir. Seçim iş vaxtını və vurulma sxemini əhatə edir.

GeoPolymer.55 →

Layihələndirilmiş doldurma, sabitləşdirmə və qaldırma üçün ikikomponentli köpük sistemi. Genişlənmənin nəticəsini faktiki şəraitdə və konstruksiyanı ölçməklə qiymətləndirin.

GeoPolymer.350 →

Müəyyən edilmiş boşluqlar və sabitləşdirmə üçün daha yüksək sıxlıqlı köpük sistemi. Onunla GeoPolymer.55 arasında seçim yalnız addan və ya köpüyün sərbəst həcmindən deyil, layihədən və TDS parametrlərindən irəli gəlir.

Bildiyiniz məlumatları hesablayın

KALKULYATORBünövrənin altına çatma həndəsəsi →

Verilmiş zona üçün lansanın uzunluğunu və mövqeyini müəyyən edin. Alət yükdaşıma qabiliyyətini və ya qalxma miqdarını hesablamır.

KALKULYATORMaterialın hazırlanması →

Düzgün məhsulu və nisbətləri yoxlayın. Kütlə nisbəti həcm nisbətinə bərabər olmaya bilər.

KALKULYATORSərf balansı →

Uyğun komponentlərin porsiyalarını hesablayın; qruntdakı sınağın nəticəsini ayrıca qeyd edin.

Növbəti addım

OXUMAĞA DAVAM EDİNLansa sistemləri və vurulma zonaları →

Çıxışların quruluşunu və mövqeyini texnologiyaya uyğun seçin.

OXUMAĞA DAVAM EDİNƏlamət kimi çatlar →

Konstruksiyanın müşahidəsini dayağın itirilməsinin səbəbi ilə əlaqələndirin.

OXUMAĞA DAVAM EDİNSuya qarşı baryer →

Əsas məqsəd su gəlməsini məhdudlaşdırmaq olduqda.

Layihənizin şəraitini müzakirə edin

Kəsiyi, su və hərəkətin təsvirini, həmçinin indiyədək aparılmış sınaqların nəticələrini hazırlayın. ResinBau materialı və icra texnologiyasını seçməyə kömək edir.

Layihəni / texniki seçimi müzakirə edin ↗
