Maaperä ja perustukset: stabilointi, ontelot, nosto

Kaikki kolme tehtävää voivat käyttää injektointia, mutta niiden tavoitteet ja vastaanotto eroavat. Aloita tuennan menetyksen syystä ja valitse sitten materiaali sekä rakenteen valvontatapa.

SelvitysToteutus ja vaihtoehdotValinta ja seuraava vaihe

TUTUSTU MENETELMÄÄN

Maaperä ja perustukset: kuusi pääsyn ja leviämisen vaihtoehtoa

Tämä on vaihtoehtojen kokoelma, ei kuuden peräkkäisen toimenpiteen luettelo. Kaksi ensimmäistä poikkileikkausta esittävät pääsyä perustuksen alle, kaksi seuraavaa laatan alle ja viimeiset vertaavat materiaalin ulostuloa injektointiputkesta. Määritä ensin tavoite: konsolidointi, tuennan palautus, suunniteltu nosto tai vedeneristyseste.

Injektointiputki määrittää syöttökohdan; keltainen alue kuvaa tavoiteltua vaikutusaluetta.

01 · Pääsy perustuksen alle

Tavoite ja vaihtoehto A: pääsy perustuksen alle sisältä

Materiaalin on päädyttävä perustuksen alla selvitettyyn kerrokseen. Kuva yhdistää lattiasta mitatun kulman, sisäänmenon etäisyyden seinästä, perustuksen alapinnan tason ja sen alapuolisen työsyvyyden. Injektointiputken pituus mitataan akselia pitkin, joten se ei ole sama kuin pystysyvyys.

Merkintä 50% osoittaa esitetyn seinägeometrian vertailupisteen; se ei määritä vahvistuksen sijaintia jokaiselle perustukselle. Keltainen kappale ei takaa leviämisalueen muotoa tai kantavuuden paranemista. Tavoite ja työkerros on määritettävä rakenteen ja maaperän selvityksen perusteella.

  • Selvitä perustus, laatta ja talotekniikka.
  • Määritä tavoitekerros ennen pituuden laskentaa.
Perustuksen alle pääsyn geometria →Tuennan menetyksen selvitys →
Ulkopuolinen pääsy muuttaa sisäänmenopisteen ja kulman vertailutason.

02 · Pääsy perustuksen alle

Vaihtoehto B: pääsy perustuksen alle ulkoa

Tässä kulma mitataan maanpinnasta ja sisäänmenon etäisyys ulkoseinästä. Ne määrittävät yhdessä perustuksen alapinnan syvyyden kanssa putken kulun. Eri tasoille merkityt päät kuvaavat mahdollisia syöttöalueiden sijainteja, eivät kolmen injektoinnin pakollista järjestystä.

Ulkopuolisen pääsyn valinta edellyttää käytettävissä olevan tilan, talotekniikan ja perustuksen vieruskerrosten tarkistamista. Kirjaa syötön menekki ja mittaa rakennetta. Suunnittelematon nousu stabiloinnin aikana edellyttää pysäytystä; noston on oltava erikseen suunniteltu tavoite.

  • Tarkista kulman vertailutaso maanpintaan.
  • Määritä keskeytysrajat ennen koetta.
Koe ja rakenteen mittaus →
Syöttöpiste sijaitsee laatan alla, ja pääsyreitti kulkee seinäalueen läpi.

03 · Pääsy laatan alle

Vaihtoehto C: laatan alle vaakaputkilla ulkoa

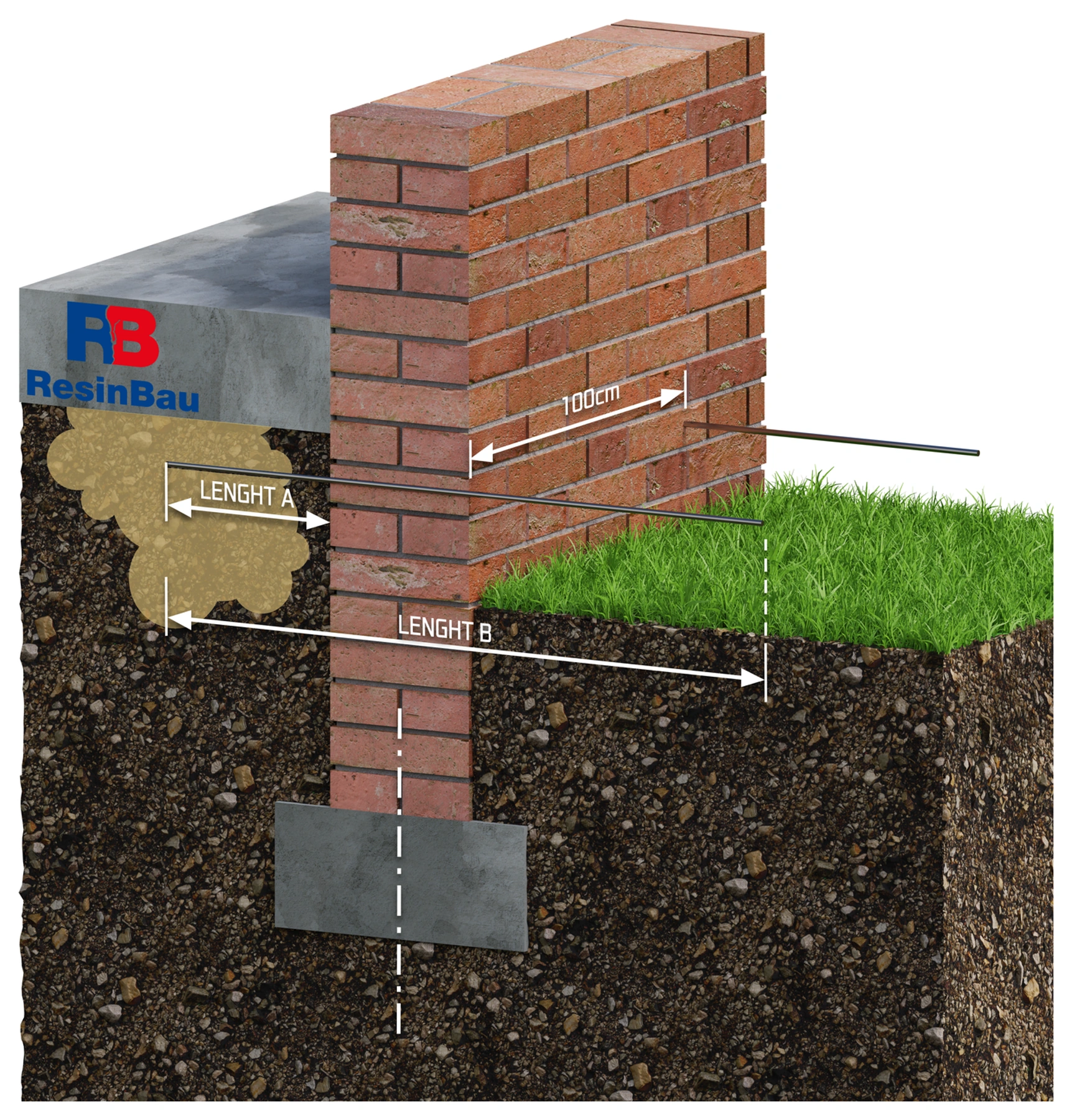

Vaihtoehto mahdollistaa materiaalin syötön laatan alle ulkopuolelta. Selvitä sen yhteydet ja tuennan menetyksen syy. Kaksi pituusmerkintää erottavat lyhyemmän laatanalaisen osuuden pidemmästä pääsyreitistä tähän kohtaan.

Kuvan mitta 100 cm kuuluu esitettyyn putkijärjestelyyn; se ei ole valmis pisteväli jokaiselle laatalle. Suunnittele pisteet ja syöttöalue kokeen perusteella ja arvioi etenemistä rakenteen havainnoista ja menekistä. Lähimmän ontelon täyttö ei todista syvemmän maaperän paranemista.

  • Määritä, onko tavoitteena ontelo vai syvempi maakerros.
  • Valvo mahdollista kulkeutumista laatan rajojen ulkopuolelle.
Injektoinnin tavoitteiden erottaminen →GeoStabil →
Laatan läpiporaus tarjoaa suoran pääsyn selvitettyyn tukialueeseen.

04 · Pääsy laatan alle

Vaihtoehto D: laatan alle sisäpuolisista porarei'istä

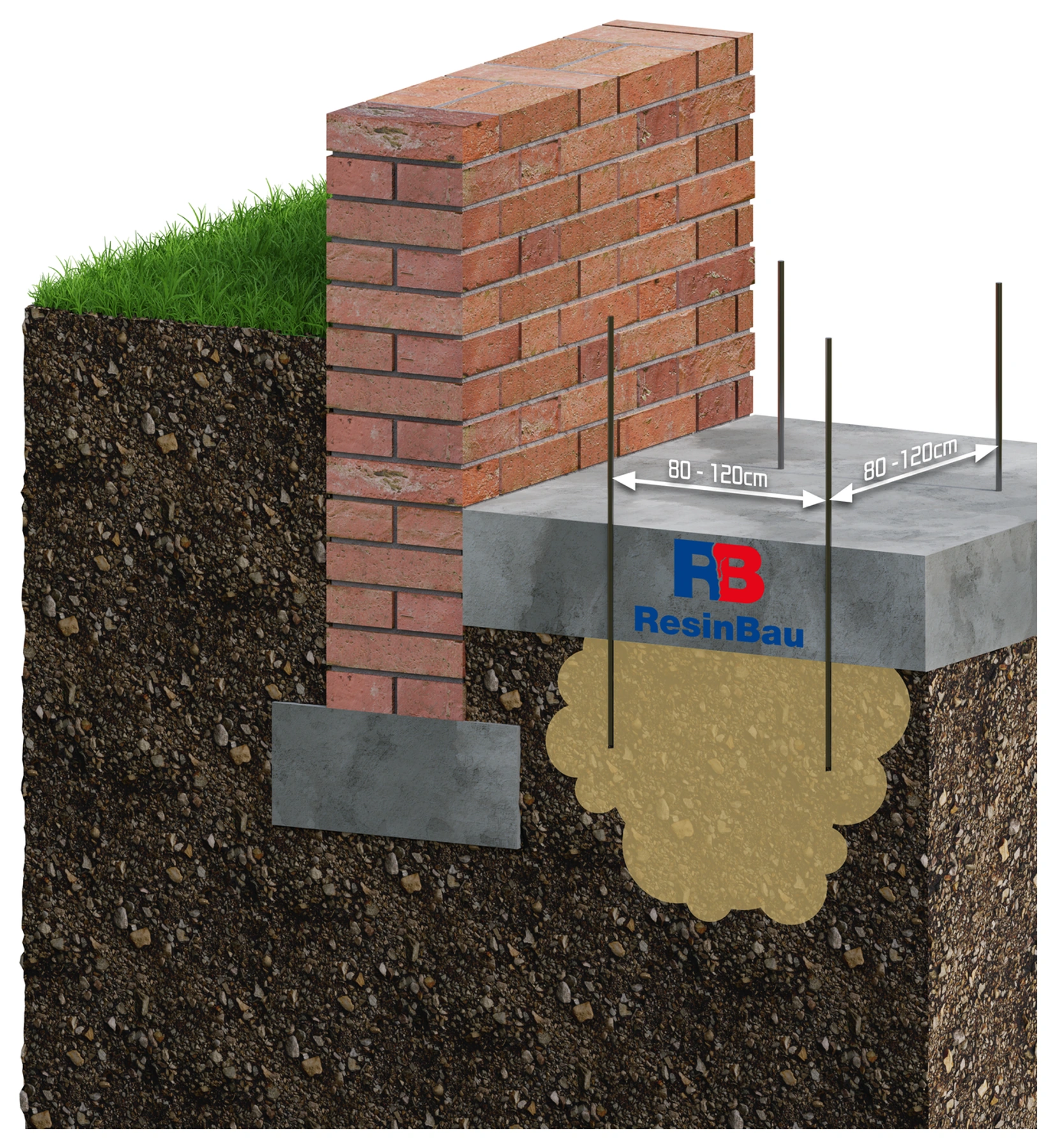

Selvitä laatan paksuus ja kerrokset, raudoitus ja talotekniikka ennen pisteiden merkitsemistä. Putkien päiden tulee sijaita alueella, jonka valitun menetelmän on katettava. Väli 80–120 cm on esitetyn vaihtoehdon parametri; todellinen ruudukko on sidottava alustaan ja koetulokseen.

Valvo onteloiden täytössä ja stabiloinnissa, ettei laatta ala nousta suunnittelematta. Jos tavoitteena on nosto, tarvitaan tavoitetasot, sallitut siirtymäerot ja mittaus syötön aikana. Materiaalin laajeneminen voi jatkua pumpun pysäyttämisen jälkeenkin.

  • Merkitse pisteet huomioiden talotekniikka.
  • Mittaa siirtymät menekistä riippumatta.
GeoPolymer.55: järjestelmän valinta →Koe ja keskeytyskriteerit →
Pään ulostulo sijoittaa syötön putken päähän.

05 · Materiaalin ulostulotapa

Putkivaihtoehto: syöttö avattavan pään kautta

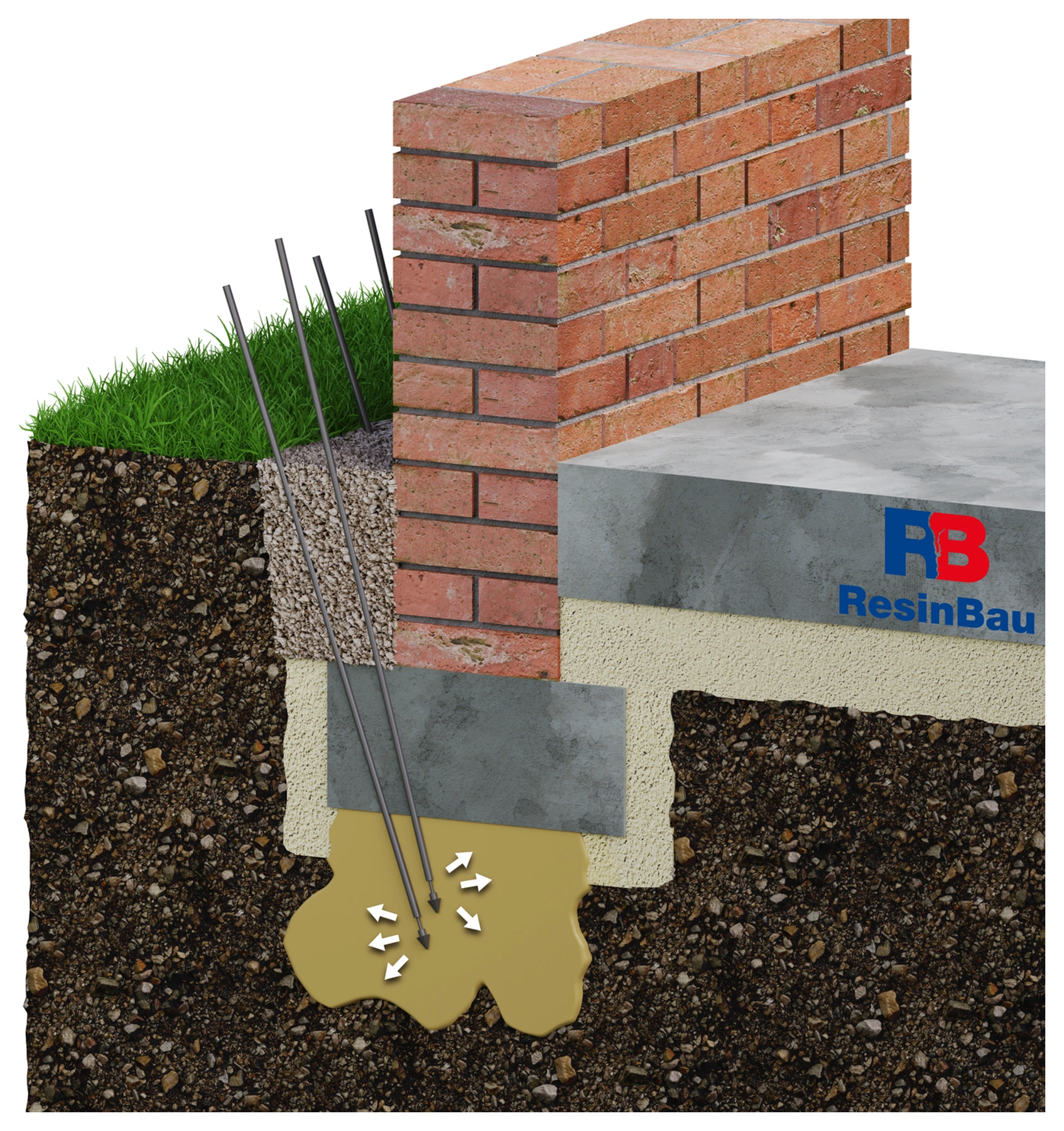

Tässä vaihtoehdossa kärki avataan järjestelmän rakenteen mukaan, ja materiaali poistuu putken päästä. Syötön aloituspaikan ratkaisee siten pään todellinen sijainti, ei pelkkä maanpinnan yläpuolella näkyvän osuuden pituus.

Valitse asennus- ja avaamistapa alustaolosuhteiden ja kyseisen järjestelmän mukaan. Nuolet tarkoittavat materiaalin ulostulosuuntaa; keltainen kappale havainnollistaa tavoiteltua aluetta. Todellisuudessa kulkeutumisreittiä muovaavat maaperä, ontelot, vesi ja laajenemisen rajoittuminen.

  • Varmista pään syvyys ja ulostulon avoimuus.
  • Kirjaa todellinen syöttö kuhunkin alueeseen.
HAMMPACK-injektointiputkijärjestelmät →Rajoittunut laajeneminen ja vaikutus alustaan →
Ulostuloalueen tulee sijaita menetelmän kattamassa kerroksessa.

06 · Materiaalin ulostulotapa

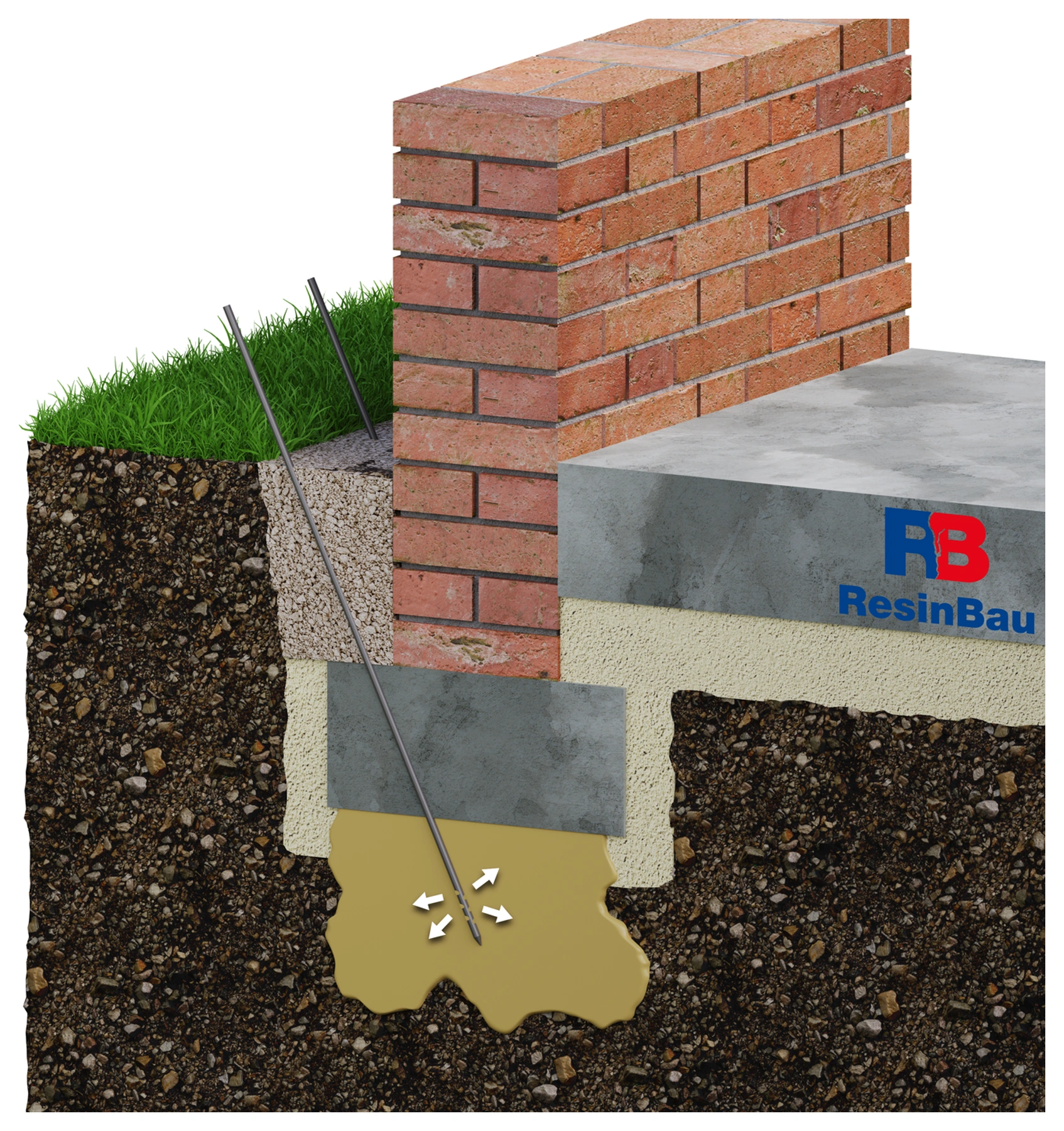

Putkivaihtoehto: syöttö rei'itetyn osuuden kautta

Rei'itetty osuus muodostaa useita materiaalin ulostuloreittejä. Sen sijainti ja pituus on sovitettava työkerrokseen; pelkän putken pään saavuttama haluttu syvyys ei riitä. Reikien sijainti ei takaa syötön tasaista jakautumista kaikissa maalajeissa.

Jos tavoitteena on vedeneristyseste, vastaanoton on katettava alueen jatkuvuus ja tiiviys. SoilConsolid valitaan selvitetyn maaperän ja vesiolosuhteiden mukaan. GeoPolymer.55:tä voidaan harkita tällaiseen esteeseen tapauskohtaisen valinnan sekä jatkuvuus- ja tiiviyskokeen jälkeen, laajenemista ja kulkeutumista valvoen; pelkkä kaavion keltainen kappale ei vahvista tulosta.

  • Sijoita kaikki ulostulot tavoitealueeseen.
  • Arvioi tulos injektoinnin tavoitteen mukaan.
SoilConsolid →GeoPolymer.55 →Järjestelmien puhdistus hartsien jälkeen →

Selvitä ensin tuennan muutos

Halkeileva seinä, painuva lattia ja kuormituksessa keikkuva laatta eivät automaattisesti viittaa samaan ongelmaan. Syynä voivat olla ontelot rakenteen vieressä, löyhtynyt täyttömaa, vesiolosuhteiden muutos tai syvempi heikko kerros. Selvityksen tulee kattaa rakenne, maaperä, vesi ja siirtymähistoria.

Kokoa perustusten poikkileikkaukset, pohjatutkimustulokset, talotekniikan sijainnit sekä taso- ja halkeamamittaukset. Selvitä, jatkuuko ilmiö. Ilman tätä materiaalin syöttö helpoimmin saavutettavaan onteloon voi muuttaa paikallista oiretta jättäen painumisen syyn toiseen kerrokseen.

Nimeä odotettu vaikutus

Maaperän konsolidointi ja tiivistys

Materiaalin on vaikutettava selvitettyyn maaperäalueeseen, esimerkiksi sidottava rakeita tai rajoitettava veden virtausta. Valinta riippuu tunkeutumismahdollisuudesta ja kosteusolosuhteista. Pelkkä laatanalaisen ontelon täyttö ei vahvista syvemmän kerroksen konsolidointia.

Ontelon täyttö ja tuennan palautus

Tavoitteena on käytettävissä olevan tilan hallittu täyttäminen. Sen yhteydet on selvitettävä ja etenemisen tarkkailu järjestettävä. Stabiloinnissa rakenteen suunnittelematon nousu on pysäytysmerkki.

Hallittu nosto

Nousu on tässä suunnitelman tarkoituksellinen osa. Se edellyttää tavoitetason, sallittujen siirtymäerojen, järjestyksen ja keskeytysrajojen määrittämistä. Hartsin menekki ei korvaa liikkeen mittausta.

Vedentulon rajoittaminen

Vedeneristysesteen kriteerit eroavat tuennan parantamisen kriteereistä. Jos ongelmana on vedentulo seinän takana, vertaa ratkaisua verhoinjektointiin ja selvitä esteen ohitusmahdollisuus.

Laajeneminen on työkalu, ei korjaustulos

Rajoitetussa tilassa laajeneva hartsi käyttäytyy eri tavalla kuin astiassa vapaasti kasvava vaahto. Maaperä ja kuormitettu rakenne rajoittavat kasvua. Siksi vapaan vaahtoamisen kerroin ei riitä menekin tai nostovoiman laskemiseen.

Materiaalinäytteen lujuus ei ole koko maaperä–perustusjärjestelmän kantavuus. Tuennan muutos riippuu myös materiaalin sijoittumisesta, maaperän kunnosta ja rakenteen yhteistoiminnasta. Valinnassa tulee osoittaa, miten vaikutus tarkistetaan maaperässä ja kohteessa.

Injektointiputken on syötettävä materiaali oikeaan kerrokseen

Suunnittele syöttöpisteet poikkileikkauksessa ja tasossa. Valitse pääsy sisältä tai ulkoa huomioiden talotekniikka, perustuksen reunat ja vaadittu työtaso. Peräkkäisten syvyyksien sijoittelun tulee perustua valittuun menetelmään, ei vain saatavan putken pituuteen.

Avoin pää, syötön aikana avattava kärki ja rei'itetty osuus muodostavat erilaiset materiaalin ulostuloreitit. Valitse putkijärjestelmä katettavan alueen ja asennusolosuhteiden mukaan. Geometrialaskuri auttaa määrittämään pääsyn; se ei määritä vahvistusta vaativaa kerrosta.

Vertailuosuus yhdistää syötön mittaukseen

Määritä vertailupisteet ja alkulukemat ennen aloitusta. Kokeen tulee tarkistaa syöttö, yhteydet, menekki ja rakenteen reaktio edustavissa olosuhteissa. Kirjaa materiaali, lämpötila, annokset, aika, paine ja siirtymät.

Syötä menetelmän määrittämissä vaiheissa ja varaa aikaa reaktion arviointiin. Laajeneminen voi jatkua pumpun pysäytyksen jälkeen. Keskeytä suunnittelemattoman liikkeen, hallitsemattoman ulosvirtauksen, poikkeavan menekin tai virtauksettoman paineennousun yhteydessä. Määritä keskeytys- ja jatkamiskriteerit ennen koetta, älä vasta siirtymän havaitsemisen jälkeen.

Vastaanoton on vastattava tavoitetta

Stabiloinnissa tai pohjanparannuksessa suunnitelma määrittää saavutetun tuennan arviointitavan ja tarvittavat tutkimukset. Nostossa dokumentoidaan tasot, siirtymäerot ja viereisten rakenneosien käyttäytyminen. Vesiesteessä valvotaan virtausta ja tiivistysalueen jatkuvuutta.

Säilytä pisteiden, syvyyksien ja määrien dokumentaatio yhdessä ennen töitä, niiden aikana ja jälkeen tehtyjen mittausten kanssa. Suunnittele seuranta painumisen syylle ja veden muutoksille sopivaksi ajaksi. Paluu tasoon ei itsessään todista tuennan menetyksen syyn poistumista.
