Έδαφος και θεμέλια: σταθεροποίηση, κενά, ανύψωση

Αυτές οι τρεις εργασίες μπορεί να χρησιμοποιούν ενέσεις, αλλά έχουν διαφορετικούς στόχους και παραλαβή. Ξεκινήστε από την αιτία απώλειας στήριξης και έπειτα επιλέξτε υλικό και τρόπο ελέγχου κατασκευής.

ΔιερεύνησηΔιαδικασία και παραλλαγέςΕπιλογή και επόμενο βήμα

ΠΑΡΑΚΟΛΟΥΘΗΣΤΕ ΤΗΝ ΤΕΧΝΟΛΟΓΙΑ

Έδαφος και θεμέλια: έξι λύσεις πρόσβασης και κατανομής

Πρόκειται για σύνολο εναλλακτικών λύσεων, όχι κατάλογο έξι διαδοχικών ενεργειών. Οι πρώτες δύο τομές δείχνουν πρόσβαση κάτω από θεμέλιο, οι επόμενες δύο κάτω από πλάκα και οι τελευταίες συγκρίνουν έξοδο υλικού από λόγχη. Καθορίστε πρώτα στόχο: στερεοποίηση, αποκατάσταση στήριξης, μελετημένη ανύψωση ή φράγμα νερού.

Η λόγχη καθορίζει τη θέση τροφοδοσίας· η κίτρινη ζώνη απεικονίζει την επιδιωκόμενη περιοχή δράσης.

01 · Πρόσβαση κάτω από θεμέλιο

Στόχος και λύση A: πρόσβαση κάτω από θεμέλιο από μέσα

Το υλικό πρέπει να φθάσει στη διερευνημένη στρώση κάτω από το θεμέλιο. Το σχέδιο συνδυάζει γωνία μετρούμενη από το δάπεδο, απομάκρυνση εισόδου από τον τοίχο, στάθμη κάτω πλευράς θεμελίου και βάθος εργασίας από κάτω. Το μήκος λόγχης μετράται κατά τον άξονα, επομένως δεν ισούται με το κατακόρυφο βάθος.

Η ένδειξη 50% δείχνει σημείο αναφοράς στην εικονιζόμενη γεωμετρία τοίχου· δεν ορίζει θέση ενίσχυσης για κάθε θεμέλιο. Ο κίτρινος όγκος δεν εγγυάται σχήμα εξάπλωσης ή βελτίωση φέρουσας ικανότητας. Ο στόχος και η στρώση εργασίας πρέπει να καθορίζονται από διερεύνηση κατασκευής και εδάφους.

  • Διερευνήστε θεμέλιο, πλάκα και εγκαταστάσεις.
  • Ορίστε τη στρώση στόχο πριν υπολογίσετε το μήκος.
Γεωμετρία πρόσβασης κάτω από θεμέλιο →Διερεύνηση απώλειας στήριξης →
Η εξωτερική πρόσβαση αλλάζει το σημείο εισόδου και την αναφορά γωνίας.

02 · Πρόσβαση κάτω από θεμέλιο

Λύση B: πρόσβαση κάτω από θεμέλιο από έξω

Εδώ η γωνία μετράται από την επιφάνεια εδάφους και η απομάκρυνση εισόδου από τον εξωτερικό τοίχο. Μαζί με το βάθος κάτω πλευράς θεμελίου καθορίζουν την πορεία λόγχης. Τα άκρα σε διαφορετικές στάθμες δείχνουν πιθανές θέσεις ζωνών τροφοδοσίας, όχι υποχρεωτική σειρά τριών ενέσεων.

Η επιλογή εξωτερικής πρόσβασης απαιτεί έλεγχο διαθέσιμου χώρου, εγκαταστάσεων και στρώσεων δίπλα στο θεμέλιο. Κατά την τροφοδοσία καταγράφετε απορρόφηση και μετράτε την κατασκευή. Μη προβλεπόμενη ανύψωση κατά τη σταθεροποίηση απαιτεί διακοπή· η ανύψωση πρέπει να αποτελεί χωριστά μελετημένο στόχο.

  • Ελέγξτε την αναφορά γωνίας ως προς το έδαφος.
  • Καθορίστε όρια διακοπής πριν από τη δοκιμή.
Δοκιμή και μέτρηση κατασκευής →
Το σημείο τροφοδοσίας βρίσκεται κάτω από την πλάκα και η διαδρομή πρόσβασης περνά από τη ζώνη τοίχου.

03 · Πρόσβαση κάτω από πλάκα

Λύση C: κάτω από πλάκα με οριζόντιες λόγχες από έξω

Η λύση επιτρέπει τροφοδοσία υλικού στον χώρο κάτω από πλάκα με εξωτερική πρόσβαση. Διερευνήστε τις συνδέσεις της και την αιτία απώλειας στήριξης. Οι δύο ενδείξεις μήκους διακρίνουν το μικρότερο τμήμα στη ζώνη κάτω από πλάκα από τη μεγαλύτερη διαδρομή πρόσβασης σε αυτή τη θέση.

Η διάσταση 100 cm της εικόνας αφορά την εικονιζόμενη διάταξη λογχών· δεν είναι έτοιμη απόσταση για κάθε πλάκα. Σχεδιάστε σημεία και ζώνη τροφοδοσίας βάσει δοκιμής και αξιολογήστε πρόοδο από παρατήρηση κατασκευής και ισοζύγιο. Η πλήρωση του πλησιέστερου κενού δεν αποδεικνύει βελτίωση βαθύτερου εδάφους.

  • Καθορίστε αν στόχος είναι κενό ή βαθύτερη στρώση εδάφους.
  • Ελέγχετε πιθανή μετακίνηση υλικού έξω από το περίγραμμα πλάκας.
Διαχωρισμός στόχων ενέσεων →GeoStabil →

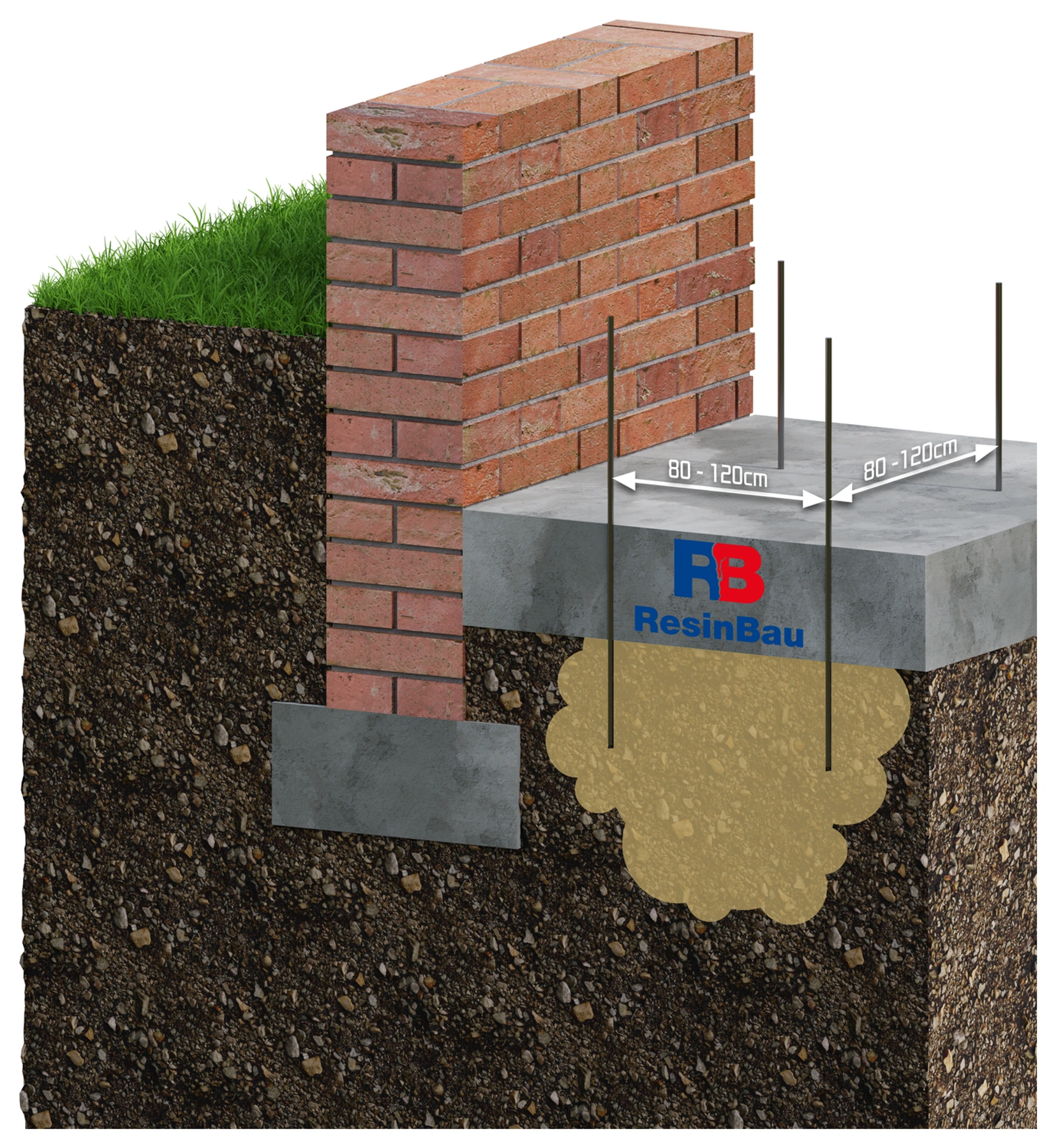

Η διάτρηση πλάκας παρέχει άμεση πρόσβαση στη διερευνημένη ζώνη στήριξης.

04 · Πρόσβαση κάτω από πλάκα

Λύση D: κάτω από πλάκα μέσω οπών από μέσα

Πριν χαράξετε σημεία, διερευνήστε πάχος και στρώσεις πλάκας, οπλισμό και εγκαταστάσεις. Τα άκρα λογχών πρέπει να βρίσκονται στη ζώνη που καλύπτει η επιλεγμένη τεχνολογία. Η απόσταση 80–120 cm είναι παράμετρος της εικονιζόμενης λύσης· ο πραγματικός κάνναβος πρέπει να συνδέεται με υπόστρωμα και αποτέλεσμα δοκιμής.

Κατά την πλήρωση κενών και σταθεροποίηση, ελέγχετε αν η πλάκα αρχίζει να ανυψώνεται απρογραμμάτιστα. Αν στόχος είναι η ανύψωση, απαιτούνται τελικές στάθμες, επιτρεπόμενες διαφορές μετακινήσεων και μέτρηση κατά την τροφοδοσία. Η διόγκωση υλικού μπορεί να συνεχίζεται και μετά τη διακοπή αντλίας.

  • Χαράξτε σημεία λαμβάνοντας υπόψη εγκαταστάσεις.
  • Μετράτε μετακινήσεις ανεξάρτητα από κατανάλωση.
GeoPolymer.55: επιλογή συστήματος →Δοκιμή και κριτήρια διακοπής →
Η τελική έξοδος εντοπίζει την τροφοδοσία στο άκρο λόγχης.

05 · Τρόπος εξόδου υλικού

Παραλλαγή λόγχης: τροφοδοσία από ανοιγόμενο άκρο

Σε αυτή τη λύση η αιχμή ανοίγει σύμφωνα με τον σχεδιασμό συστήματος και το υλικό εξέρχεται στο άκρο λόγχης. Επομένως τη θέση έναρξης τροφοδοσίας καθορίζει η πραγματική θέση άκρου, όχι μόνο το μήκος τμήματος που φαίνεται πάνω από το έδαφος.

Επιλέξτε τρόπο έδρασης και ανοίγματος βάσει συνθηκών υποστρώματος και συγκεκριμένου συστήματος. Τα βέλη δείχνουν κατεύθυνση εξόδου υλικού· ο κίτρινος όγκος παραμένει απεικόνιση της επιδιωκόμενης ζώνης. Στην πράξη τη διαδρομή μετακίνησης διαμορφώνουν έδαφος, κενά, νερό και περιορισμός διόγκωσης.

  • Επιβεβαιώστε βάθος άκρου και βατότητα εξόδου.
  • Καταγράφετε την πραγματική τροφοδοσία σε κάθε ζώνη.
Συστήματα λογχών HAMMPACK →Περιορισμένη διόγκωση και αποτέλεσμα στο υπόστρωμα →

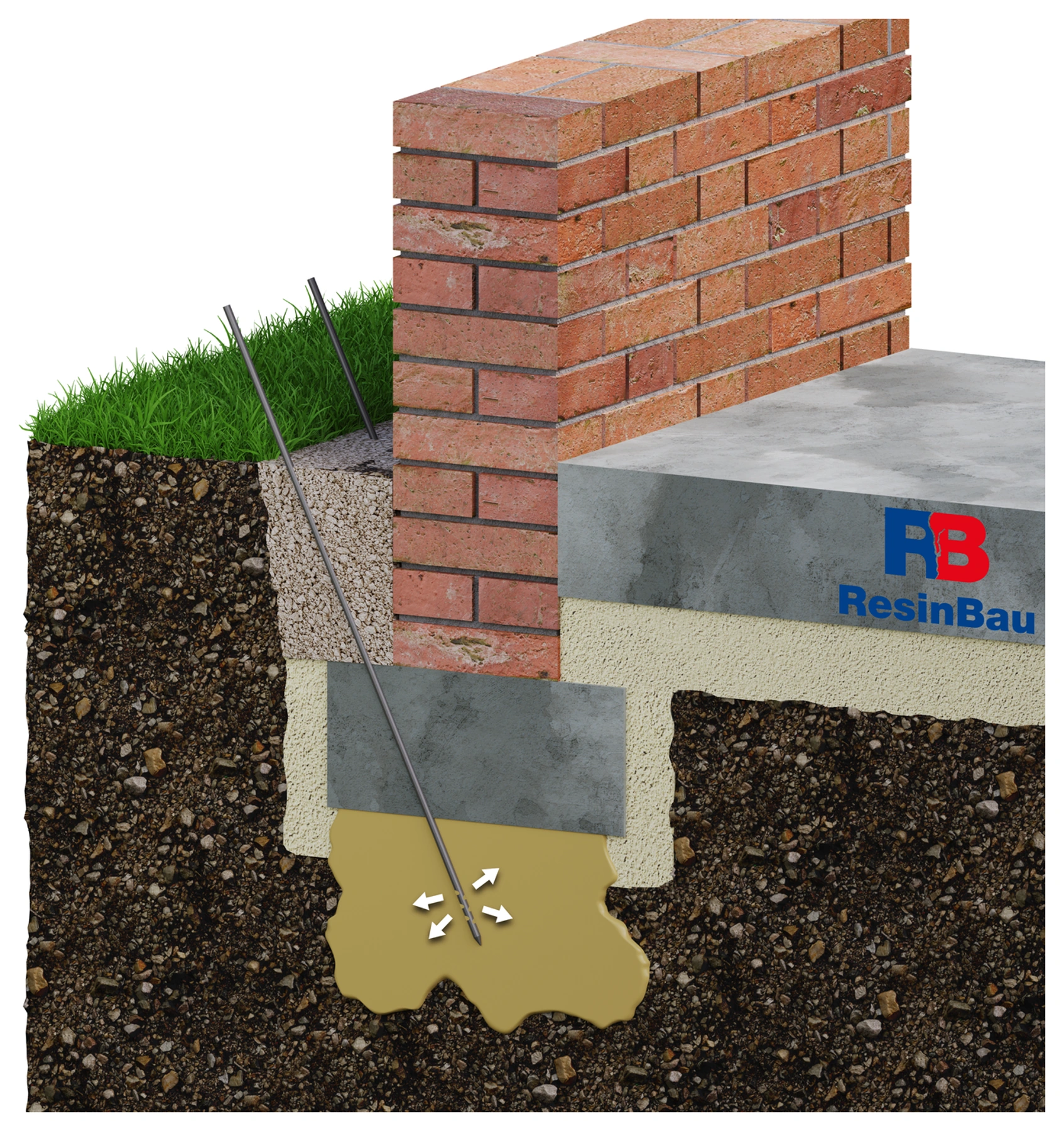

Η ζώνη εξόδων πρέπει να βρίσκεται στη στρώση που καλύπτει η τεχνολογία.

06 · Τρόπος εξόδου υλικού

Παραλλαγή λόγχης: τροφοδοσία από διάτρητο τμήμα

Το διάτρητο τμήμα δημιουργεί πολλές διαδρομές εξόδου υλικού. Η θέση και το μήκος του πρέπει να συνδέονται με τη στρώση εργασίας· δεν αρκεί να φθάνει μόνο το άκρο λόγχης στο επιθυμητό βάθος. Η θέση οπών δεν εγγυάται ίση κατανομή τροφοδοσίας σε κάθε έδαφος.

Αν στόχος είναι φράγμα νερού, η παραλαβή πρέπει να περιλαμβάνει συνέχεια και στεγανότητα ζώνης. Το SoilConsolid επιλέγεται βάσει διερευνημένου εδάφους και υδατικών συνθηκών. Το GeoPolymer.55 μπορεί να εξεταστεί για τέτοιο φράγμα μετά από εξατομικευμένη επιλογή και δοκιμή συνέχειας και στεγανότητας, με έλεγχο διόγκωσης και μετακίνησης υλικού· ο κίτρινος όγκος στο σχήμα μόνος του δεν επιβεβαιώνει αποτέλεσμα.

  • Τοποθετήστε όλες τις εξόδους στη ζώνη στόχο.
  • Παραλάβετε το αποτέλεσμα σύμφωνα με τον στόχο έγχυσης.
SoilConsolid →GeoPolymer.55 →Καθαρισμός συστημάτων μετά από ρητίνες →

Εξηγήστε πρώτα την αλλαγή στήριξης

Ρηγματωμένος τοίχος, καθιζάνον δάπεδο και πλάκα που ταλαντώνεται υπό φορτίο δεν υποδεικνύουν αυτόματα το ίδιο πρόβλημα. Πιθανές αιτίες είναι κενά κοντά στην κατασκευή, χαλαρή επίχωση, αλλαγή υδατικών συνθηκών ή ασθενέστερη στρώση βαθύτερα. Η διερεύνηση πρέπει να καλύπτει κατασκευή, έδαφος, νερό και ιστορικό μετακινήσεων.

Συγκεντρώστε τομές θεμελίων, αποτελέσματα ερευνών εδάφους, θέσεις εγκαταστάσεων και μετρήσεις σταθμών και ρωγμών. Καθορίστε αν η διαδικασία συνεχίζεται. Χωρίς αυτά, η τροφοδοσία στο ευκολότερα προσβάσιμο κενό μπορεί να αλλάξει τοπικό σύμπτωμα αφήνοντας την αιτία καθίζησης σε άλλη στρώση.

Ορίστε το αναμενόμενο αποτέλεσμα

Στερεοποίηση και στεγάνωση εδάφους

Το υλικό πρέπει να δρα στη διερευνημένη ζώνη υποστρώματος, π.χ. να συνδέει κόκκους ή να περιορίζει ροή νερού. Η επιλογή εξαρτάται από δυνατότητα διείσδυσης και συνθήκες υγρασίας. Η πλήρωση κενού κάτω από πλάκα δεν επιβεβαιώνει μόνη της στερεοποίηση βαθύτερης στρώσης.

Πλήρωση κενού και αποκατάσταση στήριξης

Στόχος είναι η ελεγχόμενη πλήρωση διαθέσιμου χώρου. Πρέπει να διερευνηθεί η επικοινωνία του και να εξασφαλιστεί παρατήρηση προόδου. Στη σταθεροποίηση, μη προγραμματισμένη ανύψωση κατασκευής είναι ένδειξη για διακοπή.

Ελεγχόμενη ανύψωση

Εδώ η ανύψωση είναι επιδιωκόμενο στοιχείο μελέτης. Απαιτεί καθορισμό τελικής στάθμης, επιτρεπόμενων διαφορών μετακινήσεων, σειράς και ορίων διακοπής. Η κατανάλωση ρητίνης δεν υποκαθιστά μέτρηση κίνησης.

Περιορισμός εισροής νερού

Το φράγμα νερού έχει διαφορετικά κριτήρια από τη βελτίωση στήριξης. Αν το πρόβλημα είναι εισροή πίσω από τον τοίχο, συγκρίνετε τη λύση με κουρτίνα ενέσεων και διερευνήστε πιθανή παράκαμψη φράγματος.

Η διόγκωση είναι εργαλείο, όχι αποτέλεσμα επισκευής

Ρητίνη που διογκώνεται σε περιορισμένο χώρο συμπεριφέρεται διαφορετικά από αφρό που αναπτύσσεται ελεύθερα σε δοχείο. Το έδαφος και η φορτισμένη κατασκευή περιορίζουν τη διόγκωση. Γι’ αυτό ο συντελεστής ελεύθερου αφρισμού δεν αρκεί για υπολογισμό κατανάλωσης ή δύναμης ανύψωσης.

Η αντοχή δοκιμίου υλικού δεν είναι φέρουσα ικανότητα ολόκληρου του συστήματος εδάφους–θεμελίου. Η αλλαγή στήριξης εξαρτάται επίσης από κατανομή υλικού, κατάσταση εδάφους και συνεργασία κατασκευής. Η επιλογή πρέπει να ορίζει πώς θα ελεγχθεί το αποτέλεσμα στο έδαφος και στο έργο.

Η λόγχη πρέπει να τροφοδοτεί υλικό στη σωστή στρώση

Σχεδιάστε σημεία τροφοδοσίας σε τομή και κάτοψη. Επιλέξτε πρόσβαση από μέσα ή έξω, λαμβάνοντας υπόψη εγκαταστάσεις, ακμές θεμελίου και απαιτούμενη στάθμη εργασίας. Η διάταξη διαδοχικών βαθών πρέπει να προκύπτει από την επιλεγμένη τεχνολογία, όχι μόνο από το μήκος διαθέσιμης λόγχης.

Ανοικτό άκρο, αιχμή που ανοίγει κατά την τροφοδοσία και διάτρητο τμήμα δημιουργούν διαφορετικές διαδρομές εξόδου υλικού. Επιλέξτε σύστημα λόγχης βάσει ζώνης κάλυψης και συνθηκών εγκατάστασης. Ο υπολογιστής γεωμετρίας βοηθά στον προσδιορισμό πρόσβασης· δεν καθορίζει τη στρώση που απαιτεί ενίσχυση.

Το τμήμα αναφοράς συνδυάζει τροφοδοσία και μέτρηση

Πριν αρχίσετε, καθορίστε σημεία αναφοράς και αρχικές ενδείξεις. Η δοκιμή πρέπει να ελέγχει τροφοδοσία, επικοινωνία, ισοζύγιο και αντίδραση κατασκευής σε αντιπροσωπευτικές συνθήκες. Καταγράφετε υλικό, θερμοκρασία, ποσότητες, χρόνο, πίεση και μετακινήσεις.

Τροφοδοτείτε σε στάδια που ορίζει η τεχνολογία, αφήνοντας χρόνο αξιολόγησης αντίδρασης. Η διόγκωση μπορεί να συνεχίζεται μετά τη διακοπή αντλίας. Διακόψτε σε μη προγραμματισμένη κίνηση, ανεξέλεγκτη εκροή, ασυνήθιστη απορρόφηση ή αύξηση πίεσης χωρίς ροή. Καθορίστε κριτήρια διακοπής και επανέναρξης πριν από τη δοκιμή, όχι μόνο όταν παρατηρηθεί μετακίνηση.

Η παραλαβή πρέπει να αντιστοιχεί στον στόχο

Για σταθεροποίηση ή βελτίωση υποστρώματος, η μελέτη ορίζει τρόπο αξιολόγησης επιτευχθείσας στήριξης και απαιτούμενες δοκιμές. Για ανύψωση τεκμηριώνονται στάθμες, διαφορές μετακινήσεων και συμπεριφορά γειτονικών στοιχείων. Για φράγμα νερού ελέγχονται ροή και συνέχεια ζώνης στεγάνωσης.

Διατηρήστε τεκμηρίωση σημείων, βαθών και ποσοτήτων μαζί με μετρήσεις πριν, κατά και μετά τις εργασίες. Σχεδιάστε παρατήρηση για περίοδο κατάλληλη ως προς την αιτία καθίζησης και τις μεταβολές νερού. Η επαναφορά στη στάθμη δεν αποδεικνύει από μόνη της εξάλειψη αιτίας απώλειας στήριξης.

ΕΠΙΛΟΓΗ RESINBAU

Το υλικό προκύπτει από τις συνθήκες

SoilConsolid →

Στερεοποίηση και φράγματα νερού σε διερευνημένο έδαφος. Το σύστημα PU με καταλύτη απαιτεί νερό για αντίδραση και τροφοδοτείται μέσω μίας γραμμής· το χαμηλό ιξώδες δεν εγγυάται διείσδυση σε κάθε έδαφος.

GeoStabil →

Σταθεροποίηση εδάφους και υποπληρώσεις κάτω από πλάκες. Το υλικό δύο συστατικών σχηματίζει ημιάκαμπτη μάζα· το TDS δηλώνει απουσία αφρισμού. Η επιλογή περιλαμβάνει χρόνο εργασιμότητας και σύστημα τροφοδοσίας.

GeoPolymer.55 →

Σύστημα αφρού δύο συστατικών για μελετημένη πλήρωση, σταθεροποίηση και ανύψωση. Αξιολογείτε τη διόγκωση σε πραγματικές συνθήκες και με μέτρηση κατασκευής.

GeoPolymer.350 →

Σύστημα αφρού μεγαλύτερης πυκνότητας για διερευνημένα κενά και σταθεροποίηση. Η επιλογή μεταξύ αυτού και του GeoPolymer.55 προκύπτει από μελέτη και παραμέτρους TDS, όχι μόνο από ονομασία ή ελεύθερο όγκο αφρού.

Υπολογίστε όσα γνωρίζετε

ΥΠΟΛΟΓΙΣΤΗΣΓεωμετρία πρόσβασης κάτω από θεμέλιο →

Προσδιορίστε μήκος και θέση λόγχης για τη δεδομένη ζώνη. Το εργαλείο δεν υπολογίζει φέρουσα ικανότητα ή ύψος ανύψωσης.

ΥΠΟΛΟΓΙΣΤΗΣΠροετοιμασία υλικού →

Ελέγξτε το σωστό προϊόν και τις αναλογίες. Η αναλογία μάζας δεν είναι κατ’ ανάγκη ίση με την ογκομετρική.

ΥΠΟΛΟΓΙΣΤΗΣΙσοζύγιο κατανάλωσης →

Μετατρέψτε ποσότητες των σωστών συστατικών· διατηρήστε χωριστή καταγραφή αποτελέσματος δοκιμής στο έδαφος.

Επόμενο βήμα

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΣυστήματα λογχών και ζώνες τροφοδοσίας →

Επιλέξτε κατασκευή και θέση εξόδων σύμφωνα με την τεχνολογία.

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΡωγμές ως σύμπτωμα →

Συνδυάστε παρατήρηση κατασκευής με την αιτία απώλειας στήριξης.

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΦράγμα νερού →

Όταν κύριος στόχος είναι ο περιορισμός εισροής νερού.

Συζητήστε τις συνθήκες του έργου σας

Ετοιμάστε τομή, περιγραφή νερού και κίνησης και αποτελέσματα προηγούμενων δοκιμών. Η ResinBau βοηθά στην επιλογή υλικού και τεχνολογίας εφαρμογής.
